O Esquema Elétrico Dynapac Feeder tipo 704 é o documento técnico em PDF, com 51 páginas em inglês, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Esquema elétrico do feeder Dynapac tipo 704, desenho 4812201038 (WA-907138) revisão G de 12/07/2019, em 51 páginas.
- Tração das esteiras com bombas direita e esquerda, liberação do freio e sensores de velocidade.
- Esteira principal, esteira giratória com giro, subida/descida e reversão, tensão da correia e sensores ultrassônicos.
- Motor Tier 4i com sensores de pressão e temperatura do DPF, ventilador, caçamba com aba frontal e lubrificação central.
- Sistema de emulsão, câmeras, sensores de distância, alarme de ré e controle de distância revisado em 2019.
Dados técnicos
- Tipo de máquina (Dynapac): 704
- Motor: Tier 4i com filtro DPF (sensores de pressão e temperatura)
- Tomadas: 24 V e 12 V
- Sistemas: Emulsão, lubrificação central, câmeras e controle de distância
- Última alteração: WAEM-8158 — iluminação dianteira e traseira (12/07/2019)
Circuitos e folhas cobertos
- Histórico de alterações

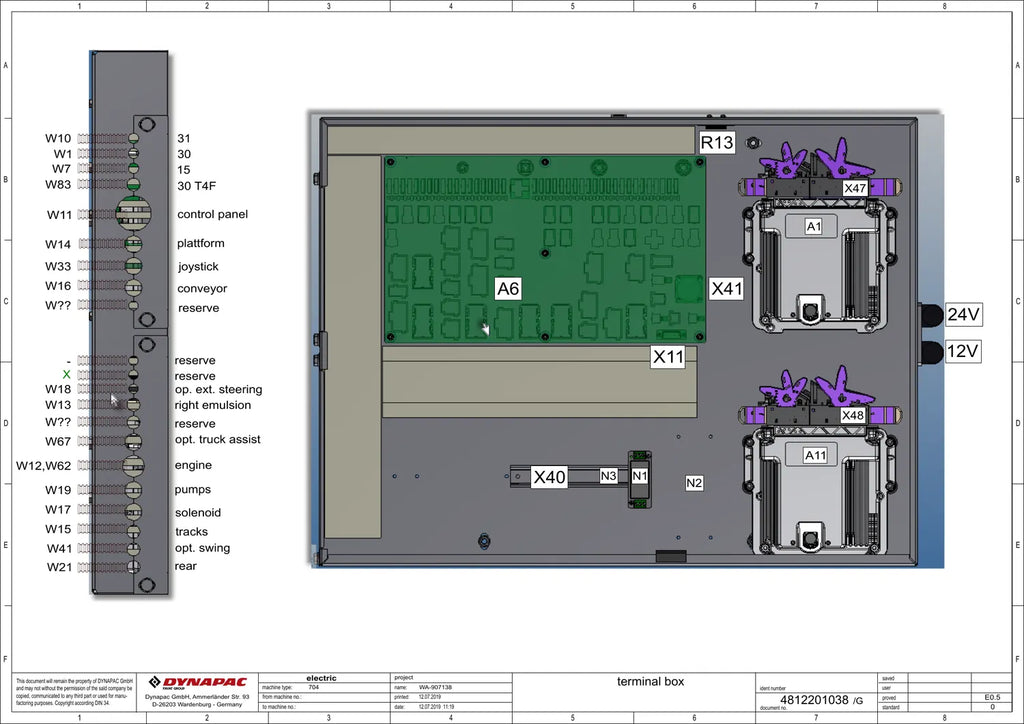

- Layout de componentes 1 e 2 (E0.1–E0.2)
- Diagnóstico

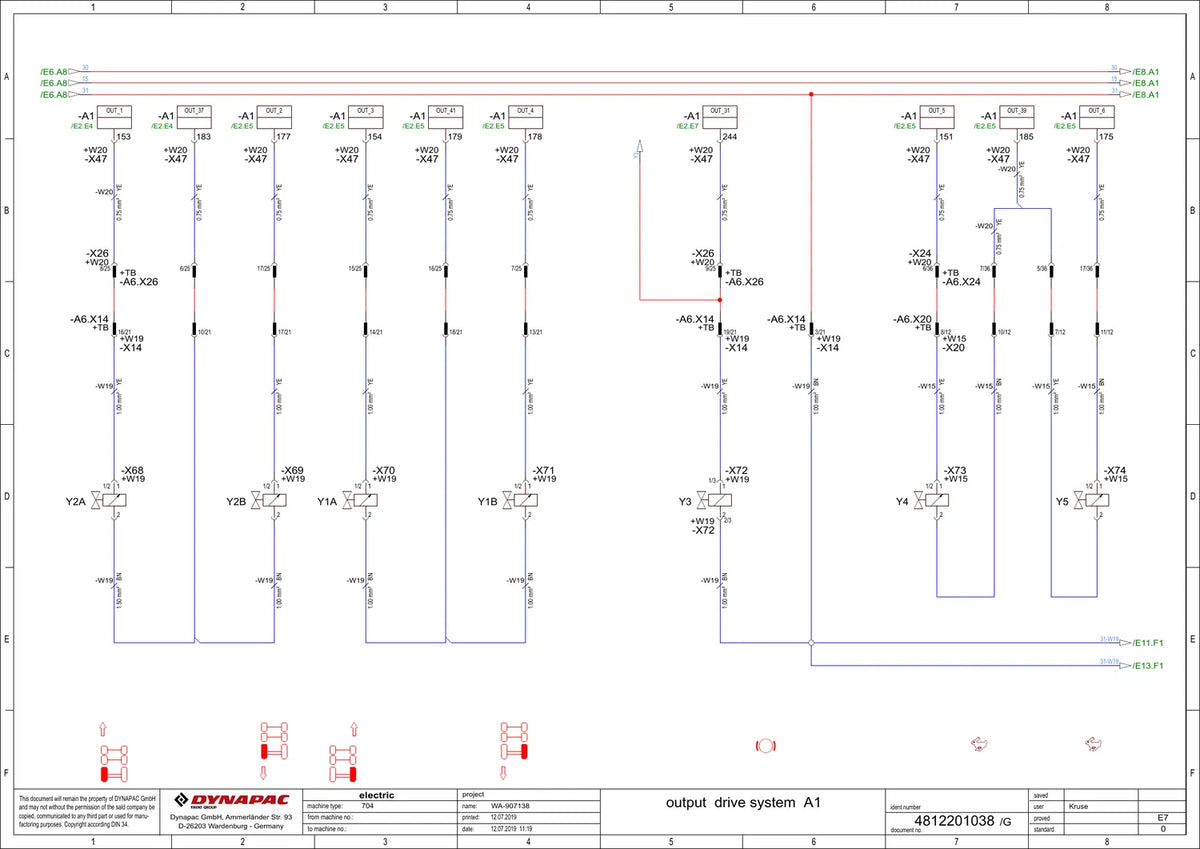

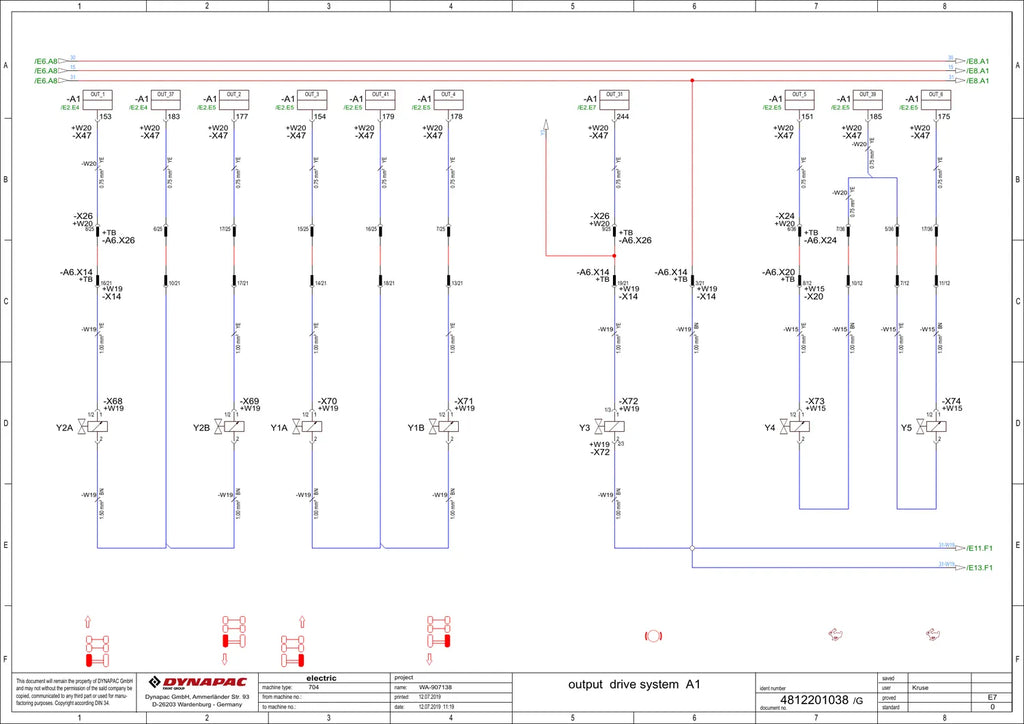

- Tração das esteiras: bombas, freio e velocidade (E7)
- Acionamento do ventilador (E9)
- Caçamba com aba frontal (E10)
- Esteira transportadora principal e elevação (E11)
- Tensão da correia (E12)
- Esteira giratória (swing conveyor) (E13)

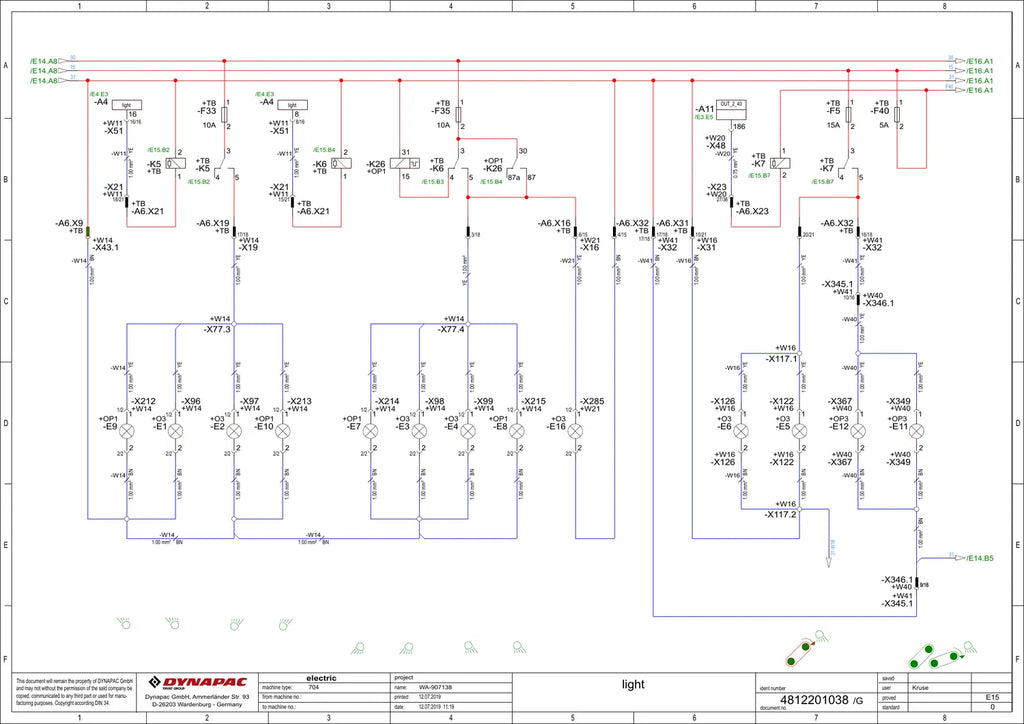

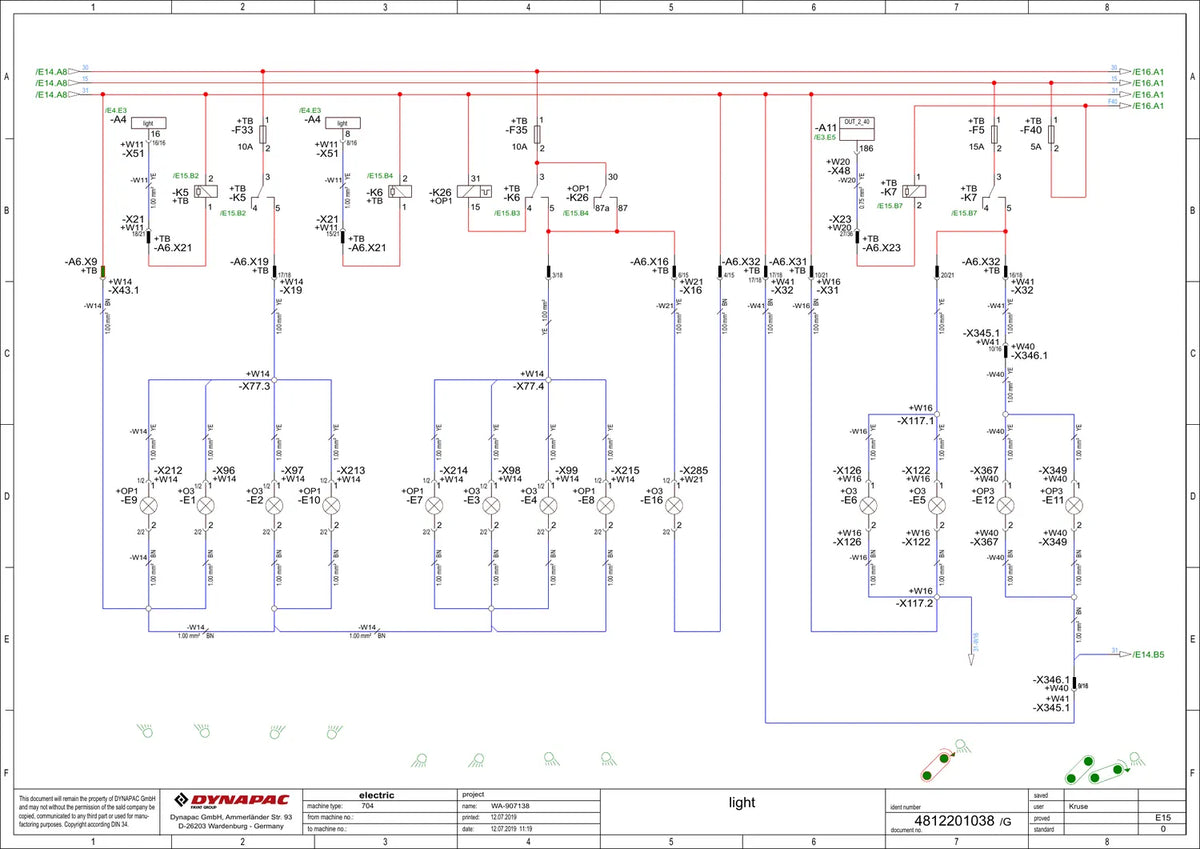

- Iluminação dianteira e traseira (E15)
- Subida/descida do trem de esteiras e do posto de operação (E18)
- Lubrificação central (E21)
- Controle de distância (E29)
- Pisca-alerta
Por que vale a pena
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Acelera o diagnóstico elétrico: sensores, relés, fusíveis e conectores aparecem no contexto do circuito.
Para quem é
Pensado para eletricistas e mecânicos que fazem manutenção em feeders (alimentadores de material) Dynapac para pavimentação.
Perguntas frequentes
Como sei se serve na minha máquina?
Para Dynapac Feeder tipo 704. Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Quando o PDF chega?
Logo após a confirmação do pagamento, por e-mail ou WhatsApp — sem frete e sem espera.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
