O Esquema Elétrico Dynapac CT3000 Tier 3 chega em PDF, com 12 páginas em inglês — abre no computador, no tablet ou no celular, direto na frente da máquina.
Destaques deste material

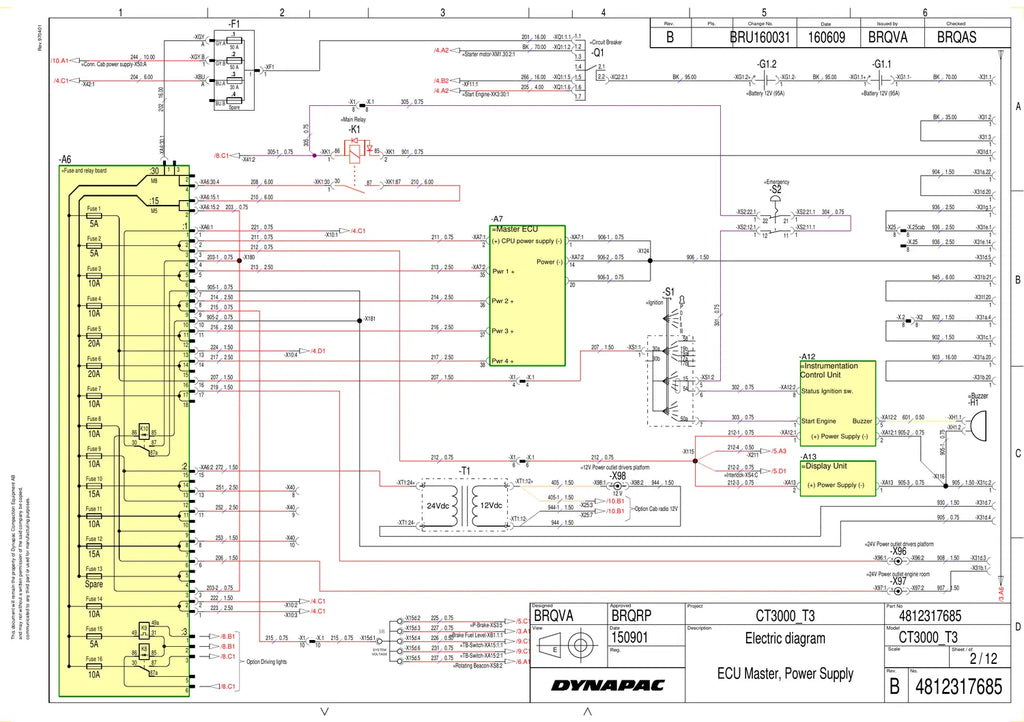

- Esquema elétrico do Dynapac CT3000 na versão Tier 3, desenho 4812317685 revisão B, com 12 folhas.
- Rede CAN-Open e J1939 integrando Master ECU, display, instrumentação, ECM do motor e controle da transmissão APCU.
- Sistema de 24 V com duas baterias de 12 V, disjuntor principal, relé principal e placa com 15 fusíveis.
- Circuito de partida completo: bloqueio de partida, aquecedor do ar de admissão, lâmpada de espera para partida e acelerador remoto (ISC).
- Iluminação de estrada com faróis, setas, luzes de freio, de posição e da placa.
Dados técnicos
- Versão de emissões: Tier 3 (CT3000_T3)
- Sistema elétrico: 24 V — 2 baterias de 12 V (95 A), com conversor para 12 V
- Transmissão: Controle eletrônico APCU via J1939
- Redes: CAN-Open e J1939
- Folhas: 12
Circuitos e folhas cobertos
- Comunicação CAN-bus (CAN-Open e J1939): instrumentação, Master ECU, display, transmissão APCU e ECM do motor
- Alimentação: disjuntor principal, baterias e relé principal
- Placa de fusíveis e relés (fusíveis 1 a 15)
- Chave de ignição, buzzer e unidade de instrumentação
- Tomadas 12 V e 24 V, conversor 24/12 V e rádio da cabine (opcional)
- Partida do motor: motor de arranque, alternador, aquecedor do ar de admissão, bloqueio de partida e acelerador remoto (ISC)
- Freio de estacionamento, nível de combustível e intertravamento
- Iluminação de estrada: faróis, setas, luzes de freio e de posição, luz da placa
Por que vale a pena
- Você segue o fio pelo desenho em vez de adivinhar: cada circuito traz a identificação dos componentes e das conexões.
- Dá para imprimir só a folha do circuito com defeito e levar para a máquina.
- Serve de base para modificações e instalação de opcionais sem improviso.
Para quem é
Material para eletricistas e oficinas que fazem manutenção elétrica no Dynapac CT3000 Tier 3.
Perguntas frequentes
Serve para qual máquina?
Para Dynapac CT3000 Tier 3. Confira o modelo e o número de série da sua máquina antes da compra.
Em que idioma está?
Em inglês. Números de peça, códigos e desenhos são universais, então o material é usado sem dificuldade mesmo sem dominar o idioma.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Posso pedir o arquivo de novo depois?
Pode. Com o número do pedido, reenviamos o PDF sem custo pelo WhatsApp.
