O Esquema Elétrico Dynapac CA250 e CA260 Tier 3 é o documento técnico em PDF, com 14 páginas em inglês e sueco, pronto para consulta na oficina e para imprimir só as folhas que você for usar.
Destaques deste material
- Diagrama elétrico dos rolos Dynapac CA250 e CA260 T3, desenho 4812111179 revisão B de 09/10/2009, em 14 folhas.
- Circuito de partida com relé de 75 A, chave geral e fusíveis principais de 40 A e 125 A.
- Pré-aquecimento por grid heater com dois relés de 100 A e conexão à ECU.
- Válvula de vibração em alta e baixa amplitude, freio de estacionamento, buzina e alarme de ré.
- Iluminação ROPS e cabine, setas, aquecimento, limpadores e lista de referência com a folha de cada componente.
Dados técnicos
- Versão: T3 (CA250 e CA260)
- Fabricante do desenho: Metso Dynapac AB
- Pré-aquecimento: Grid heater com 2 relés de 100 A
- Fusíveis principais: 40 A e 125 A
- Relé de partida: 75 A
Circuitos e folhas cobertos

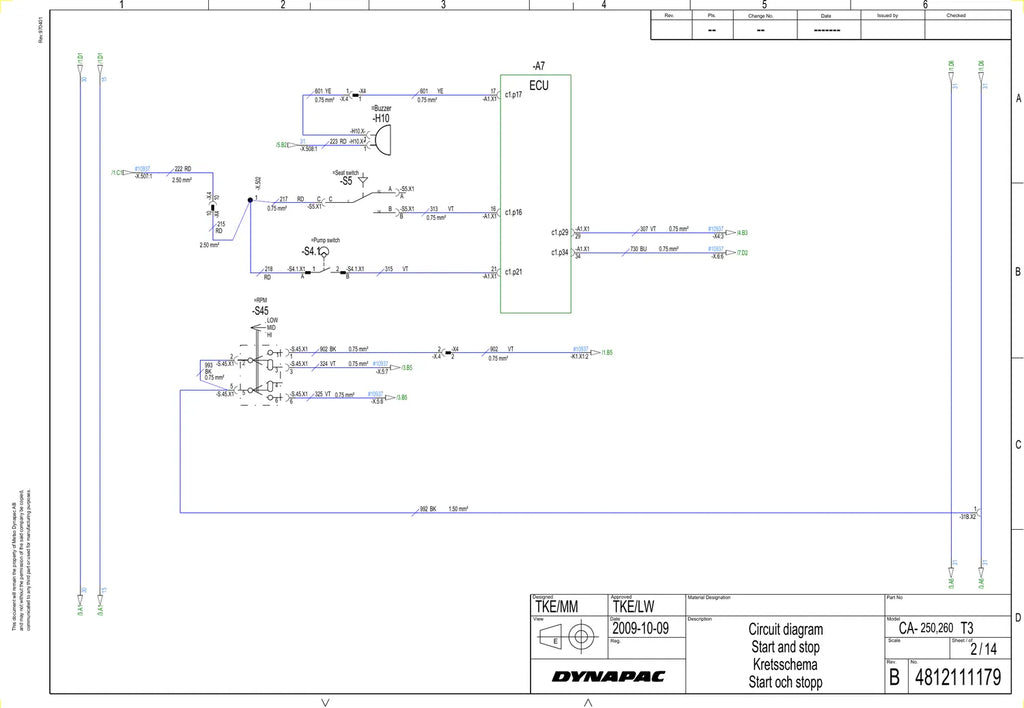

- Partida e parada (folhas 1–2)
- Pré-aquecimento (grid heater) e ECU
- Instrumentos e sensores do motor (temperatura, pressão, combustível, filtro de ar, óleo hidráulico)
- Buzina, alarme de ré e válvula de vibração (alta/baixa amplitude)
- Faróis de trabalho e giroflex (ROPS)
- Setas e luz de freio
- Iluminação e giroflex da cabine
- Aquecimento e ventilação da cabine
- Limpadores de para-brisa dianteiro e traseiro
- Lista de referência de componentes
