Descrição
Especificações
O Diagramas Elétricos Jeep Renegade 2.4L 2015 é o documento técnico em PDF que a oficina usa no dia a dia, com 100 páginas em inglês, cobrindo Renegade 2015 Limited, Renegade 2.4L (VIN T, Tigershark MultiAir2). Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão liberada das páginas que precisar.
Destaques deste material
- Impresso do sistema profissional de informação técnica (data de impressão 01/01/2019), formato A4 pronto para bancada
- Cobre a rede CAN e o barramento LIN do veículo
- Identifica pontos alimentados permanentemente (HOT AT ALL TIMES) - essencial para caçar fuga de corrente
- Diagramas com código de cor de cada fio e o nome funcional do sinal em cada pino
- Indica onde cada componente fica fisicamente no veículo, e não só no esquema
Circuitos e sistemas cobertos
- Sensores de temperatura e sensores solares (sun sensor 1 e 2)
- Ar-condicionado - circuito de A/C automático (5 pranchas)
- Atuadores de porta de mistura, recirculação e distribuição de ar
- Sinais de retorno de posição dos atuadores (blend door signal)
- Código de cores dos fios (WHT/LT GRN, GRY/BLU, BLK/VIO etc.)
- Rede CAN e barramento LIN
- Localização física dos componentes (ex.: lado esquerdo do compartimento do motor)

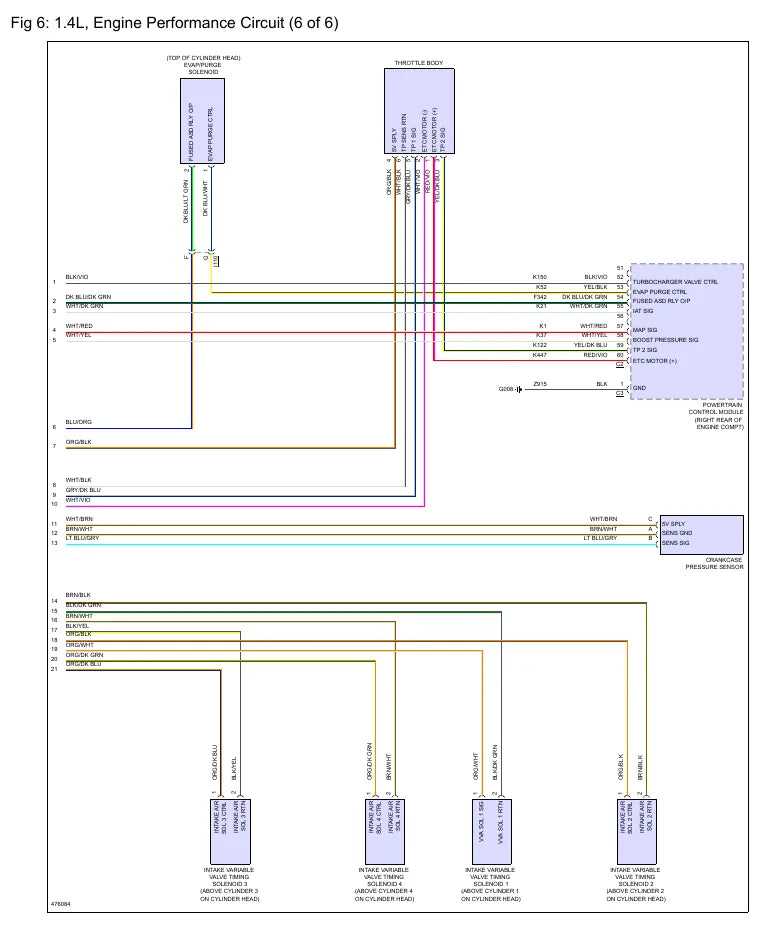

- Circuitos de controle do motor (Engine Controls System)
- Alimentação de tensão de referência dos sensores
- Módulo IBU (Intelligent Battery Unit)
- Centrais de distribuição de energia (PDC principal e auxiliar)
- Localização de fusíveis e barramentos permanentes (HOT AT ALL TIMES)
Referências do documento: VIN engine code 'T' (2.4L Tigershark) · Ramificações marcadas '(1.4L)' - motor 1.4 turbo também contemplado · Módulo IBU · Conector/splice SZ924.
Por que vale a pena
- Reduz o tempo de diagnóstico porque o caminho já vem descrito e ilustrado.
- Permite orçar o serviço com segurança, sabendo o que cada etapa exige.
- Dá autonomia para a oficina executar serviços que hoje dependem da concessionária.
- Serve para treinar mecânico novo com material técnico de verdade.
Para quem é
- Oficinas mecânicas e eletricistas de autos
- Lojas de peças que precisam identificar componente
- Mecânicos autônomos
- Escolas técnicas e cursos de mecânica
Eletricista automotivo que precisa rastrear circuitos e conectores do Jeep Renegade.
Perguntas frequentes
Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.
O material é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita bastante o uso com tradutor.
Serve para o meu carro?
Ele cobre Renegade 2015 Limited, Renegade 2.4L (VIN T, Tigershark MultiAir2) (2015). Confira o ano e a versão do seu veículo e, na dúvida, chame no WhatsApp que a gente confere junto.
Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar.
