O Diagramas Elétricos Chevrolet Camaro 2.0L Turbo, SS e ZL1 2017 é a documentação técnica em PDF para diagnóstico e reparo, com 177 páginas em inglês, cobrindo 2017 Chevrolet Camaro 2.0L 4 Cil Turbo, Camaro LT1, Camaro LT4 (ZL1), Camaro SS. Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão liberada das páginas que precisar.
Destaques deste material
- apesar do nome citar só o 2.0L turbo, o índice cobre também os V8 LT1 (Camaro SS) e LT4 (ZL1 supercharged) – 3 motorizações em um arquivo
- Índice navegado com botão HOME em todas as páginas
- Sistema de som mid/up level com e sem Active Noise Cancellation e amplificador – raro em diagramas gratuitos
- Vistas superior e inferior reais das caixas de fusíveis com etiquetas do manual do proprietário
- Traz circuito da automática de 10 velocidades E da de 8 velocidades, além do bloqueio de diferencial traseiro
- Pinagem completa do módulo de controle do motor em 3 conectores (X1, X2, X3) para LT1 e LT4 – 30+ páginas só de pinout
Circuitos e sistemas cobertos
- Luzes externas – lanternas de ré e iluminação externa
- Controle de tração – freios ABS
- Painel de instrumentos – circuito do cluster e do Head-Up Display
- Elétrica e controle de potência – módulo de controle da carroceria (BCM) e barramento de dados
- Controles do motorista – faróis com e sem descarga de alta intensidade (HID)
- Pinagem completa do ECM – conectores X1, X2 e X3 para LT1 e LT4
- Motor – módulo de controle do motor (ECM)

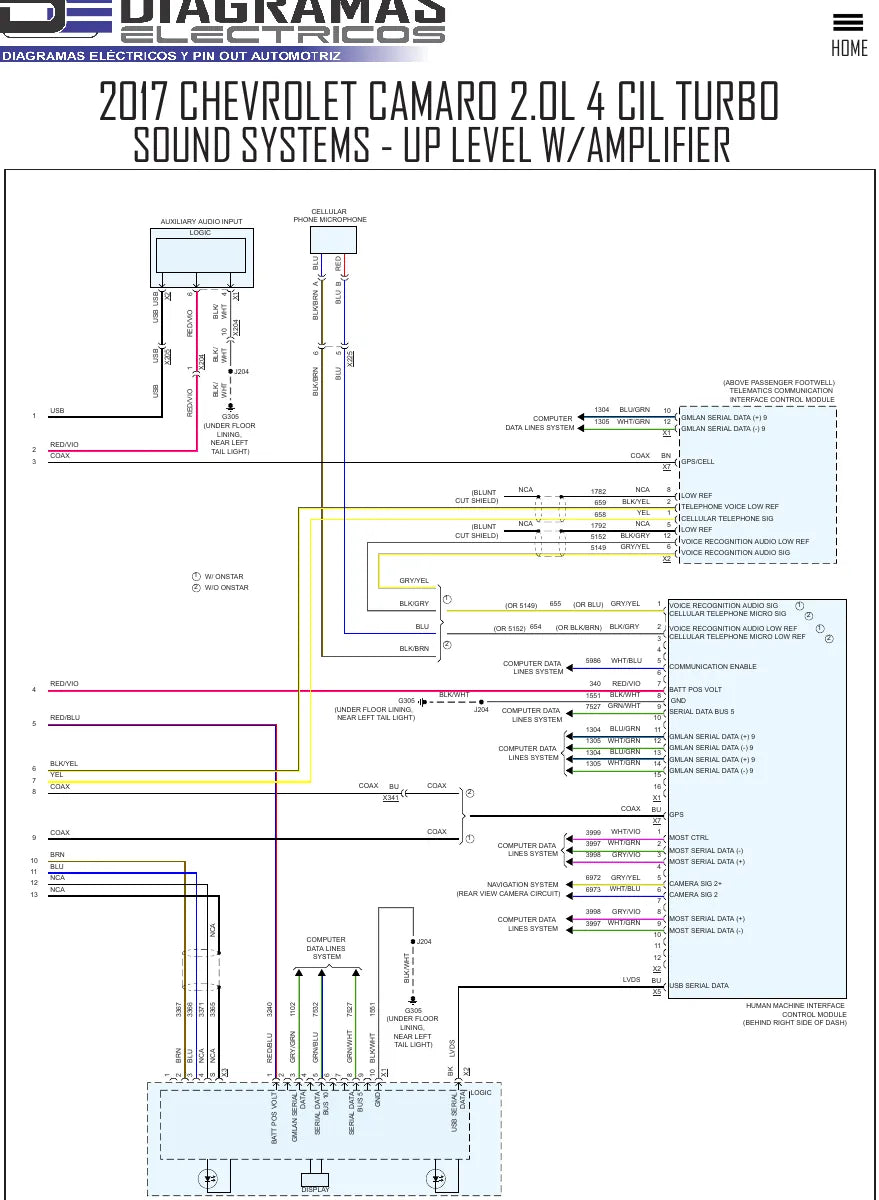

- Rádio e som – mid level e up level, com e sem amplificador e Active Noise Cancellation
- Glossário de termos
- Sensores e chaves – pedal do acelerador, temperatura de duto, fase, rotação, temperatura do líquido de arrefecimento, sondas lambda, pressão do coletor, detonação, sensores de velocidade das 4 rodas
- Caixas de fusíveis – bateria, traseira, sob o capô (vistas superior/inferior e etiquetas do manual do proprietário)
- Transmissão – circuito da automática de 8 e de 10 velocidades e bloqueio do diferencial traseiro
Referências do documento: Código de publicação DE00AC · LTG 2.0L Turbo · LT1 6.2L V8 · LT4 6.2L V8 Supercharged.
Por que vale a pena
- Evita tentativa e erro: o procedimento certo antes de desmontar o conjunto.
- Permite orçar o serviço com segurança, sabendo o que cada etapa exige.
- Traz os valores de torque, folgas e ajustes que não estão no manual do proprietário.
- Dá autonomia para a oficina executar serviços que hoje dependem da concessionária.
Para quem é
- Oficinas mecânicas e eletricistas de autos
- Mecânicos autônomos
- Auto elétricas
- Lojas de peças que precisam identificar componente
Eletricista e técnico de diagnóstico que trabalha com Camaro 6ª geração, do 2.0 turbo ao ZL1.
Perguntas frequentes
Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.
O material é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita bastante o uso com tradutor.
Serve para o meu carro?
Ele cobre 2017 Chevrolet Camaro 2.0L 4 Cil Turbo, Camaro LT1, Camaro LT4 (ZL1), Camaro SS (2017). Confira o ano e a versão do seu veículo e, na dúvida, chame no WhatsApp que a gente confere junto.
Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar.
