Descrição
Especificações
Diagrama elétrico do Toyota Land Cruiser 4WD 4.0L V6 2009 a 2017, com o motor de código 1GR-FE, em inglês e com 72 páginas. A seção de fusíveis e relés tem 7 pranchas seguidas, das páginas 39 a 45, e é seguida pela distribuição de terra a partir da página 46. O circuito de tração 4x4 está na página 35, a transmissão automática nas 36 e 37 e o bloqueio do diferencial traseiro na 38.
Aplicação — serve em quê
- Toyota Land Cruiser 4WD 4.0L V6 (1GR-FE) 2009 a 2017
- Versões com transmissão automática e bloqueio do diferencial traseiro
- Versões com faróis com DRL e versões sem DRL
- Land Cruiser com monitoramento de pressão dos pneus (TPMS)
- Versões com ABS, air bag e cintos de segurança
- Modelos com ar-condicionado, vidros e espelhos elétricos
Destaques deste material
- Cobre o V6 4.0L de código 1GR-FE, do controle do motor à ignição e aos injetores.
- Fusíveis e relés em 7 pranchas seguidas, das páginas 39 a 45, antes da distribuição de terra.
- Tração 4x4 na página 35, transmissão automática nas 36 e 37 e bloqueio do diferencial traseiro na 38.
- Traz o circuito da ECU de aviso de pressão dos pneus (TPMS) ligada ao painel de instrumentos.

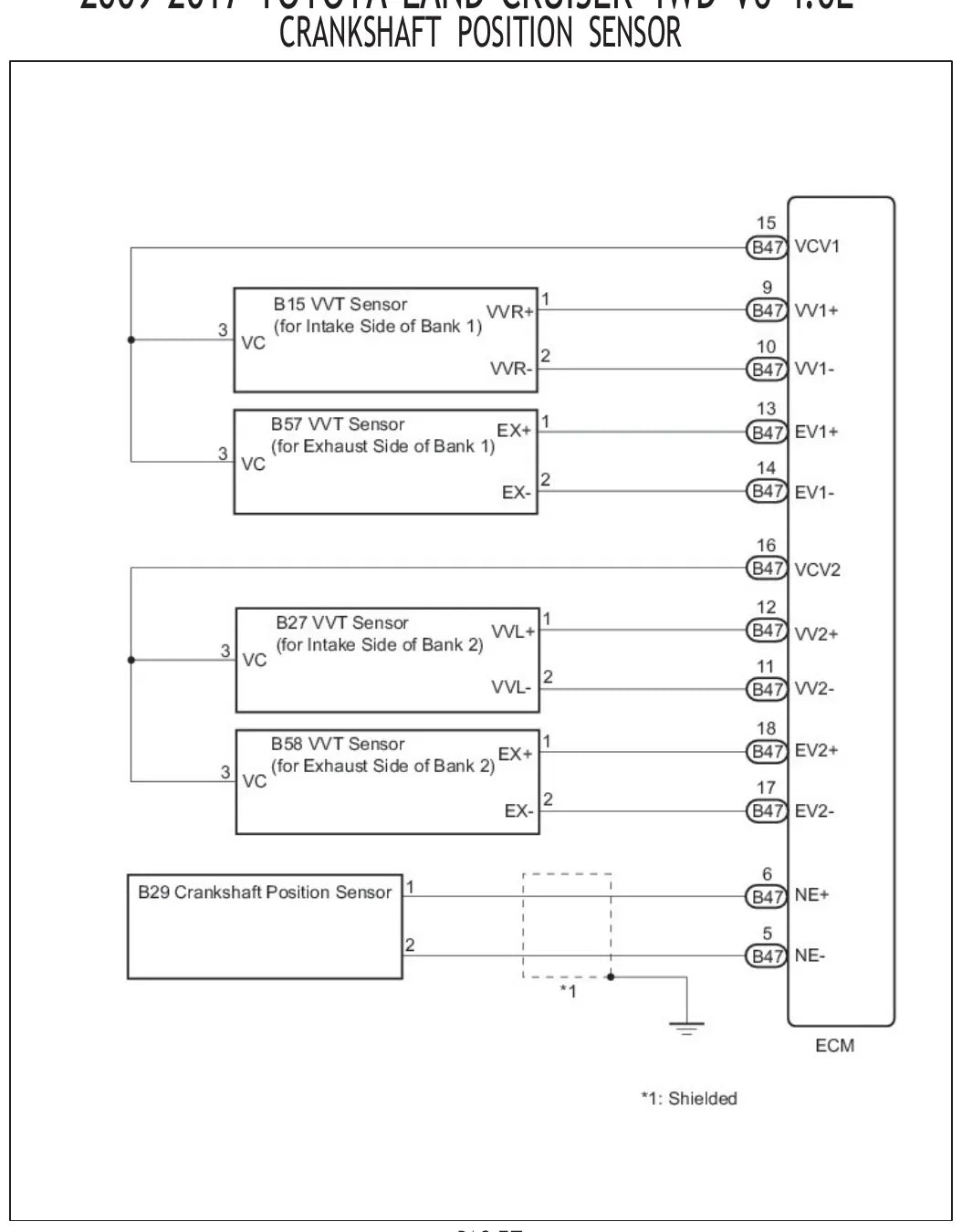

- Válvula de controle de óleo do comando (VVT), sensor de posição do virabrequim, sensor de oxigênio aquecido, sensor de relação ar/combustível, bobina e injetores em pranchas individuais.
- Faróis em duas versões, com e sem luz diurna, além de lanternas de ré e iluminação externa.
- 72 páginas com computador de carroceria, linhas de dados, distribuição de energia, ABS e air bag.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga
- Computador de carroceria
- Linhas de dados da computadora
- Fusíveis e relés
- Distribuição de energia e de terra
- Transmissão automática
- Tração 4x4 e bloqueio do diferencial traseiro
- Freios ABS
- Air bag e cintos de segurança
- Painel de instrumentos
- Iluminação externa e lanternas de ré
- Faróis com e sem DRL
- Espelhos e vidros elétricos
- Ar-condicionado
- Sensores do motor e ignição (comando, virabrequim, oxigênio, relação ar/combustível, bobinas e injetores)
Por que vale a pena
- Oito anos de modelo num arquivo só: 2009 a 2017 com o mesmo motor 1GR-FE.
- Cor e número de cada circuito, com a localização do componente e do conector.
- Sete pranchas de fusíveis e relés mais a distribuição de terra completa poupam horas de bancada.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Toyota 4x4 importada.
- Oficina de utilitários que faz diagnóstico de tração, bloqueio de diferencial e ABS.
- Mecânico de injeção que precisa dos sensores e da ignição do V6 1GR-FE.
- Dono de Land Cruiser que quer o esquema elétrico do seu veículo.
Perguntas frequentes
Serve no meu Land Cruiser 4.0 V6 2012?
Serve. O material cobre o Land Cruiser 4WD 4.0L V6 com motor 1GR-FE, ano 2009 a 2017, com transmissão automática, tração 4x4 e bloqueio do diferencial traseiro.
Em que idioma está?
Em inglês, tanto as seções quanto os diagramas. Os desenhos são universais: número de circuito, cor de fio e vista de conector se leem igual em qualquer idioma.
Traz a caixa de fusíveis e os aterramentos?
Traz. São 7 pranchas seguidas de fusíveis e relés, das páginas 39 a 45, e a distribuição de terra começa logo depois, na página 46.
Como recebo o arquivo?
O link do PDF chega por e-mail logo depois que o pagamento é aprovado. O arquivo é seu para sempre e abre no celular, no tablet ou no notebook da oficina, sem internet.
