Descrição
Especificações
Diagrama elétrico do Subaru Forester F4 2.5L DOHC 2016, geração SJ, em 139 páginas. O sistema de som aparece em quatro combinações diferentes, com e sem amplificador cruzados com e sem telemática, das páginas 75 a 83. A distribuição de energia vem dividida em 5 diagramas e a partida remota está isolada na página 9, separada da partida convencional.
Aplicação — serve em quê
- Subaru Forester 2016 com motor boxer F4 2.5L DOHC
- Forester geração SJ
- Forester 2016 com partida por botão (push button)
- Forester 2016 com e sem acesso sem chave
- Forester 2016 com câmera de ré, navegação e sistema de visão
- Forester 2016 com teto solar, bancos elétricos e bancos aquecidos
Destaques deste material

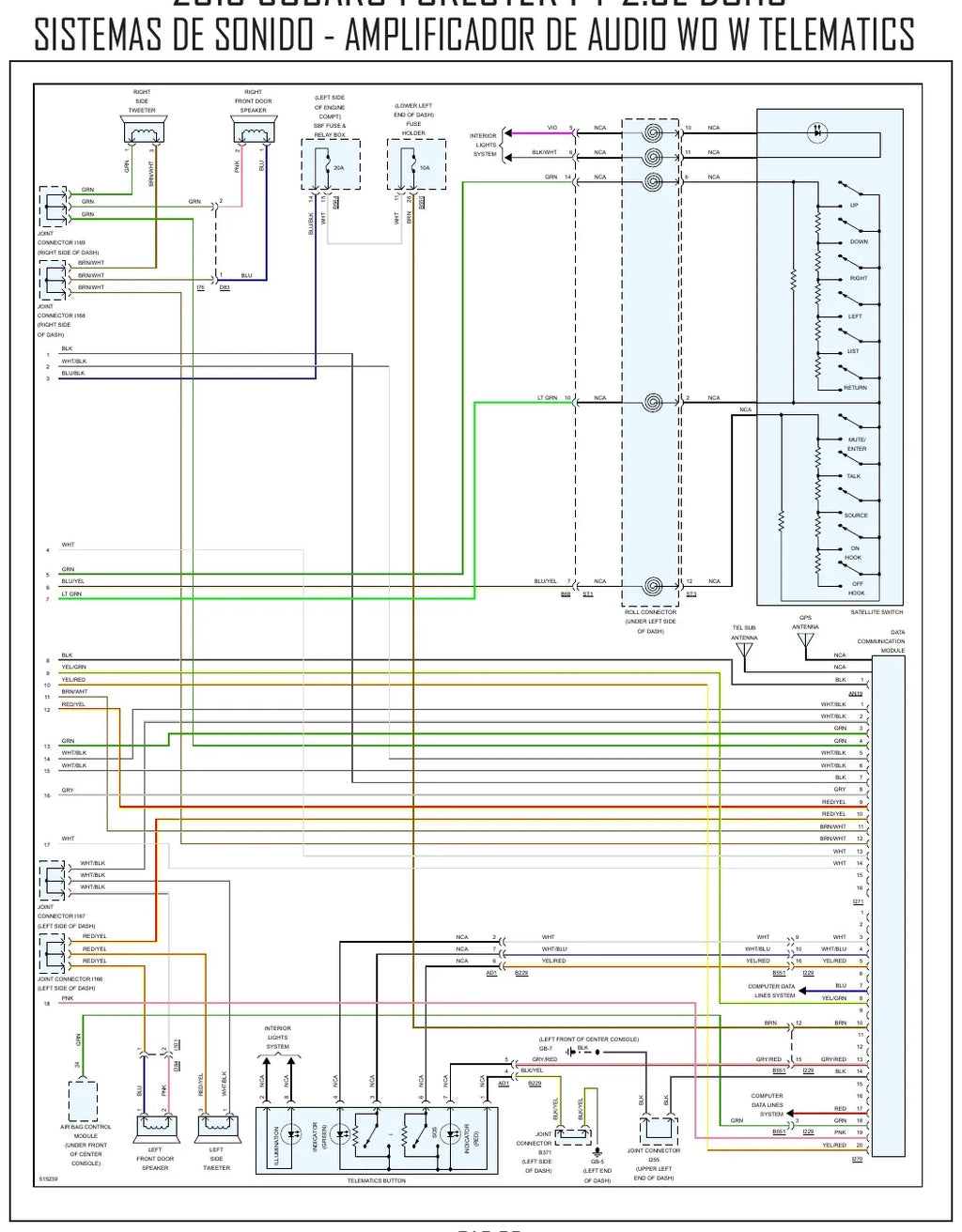

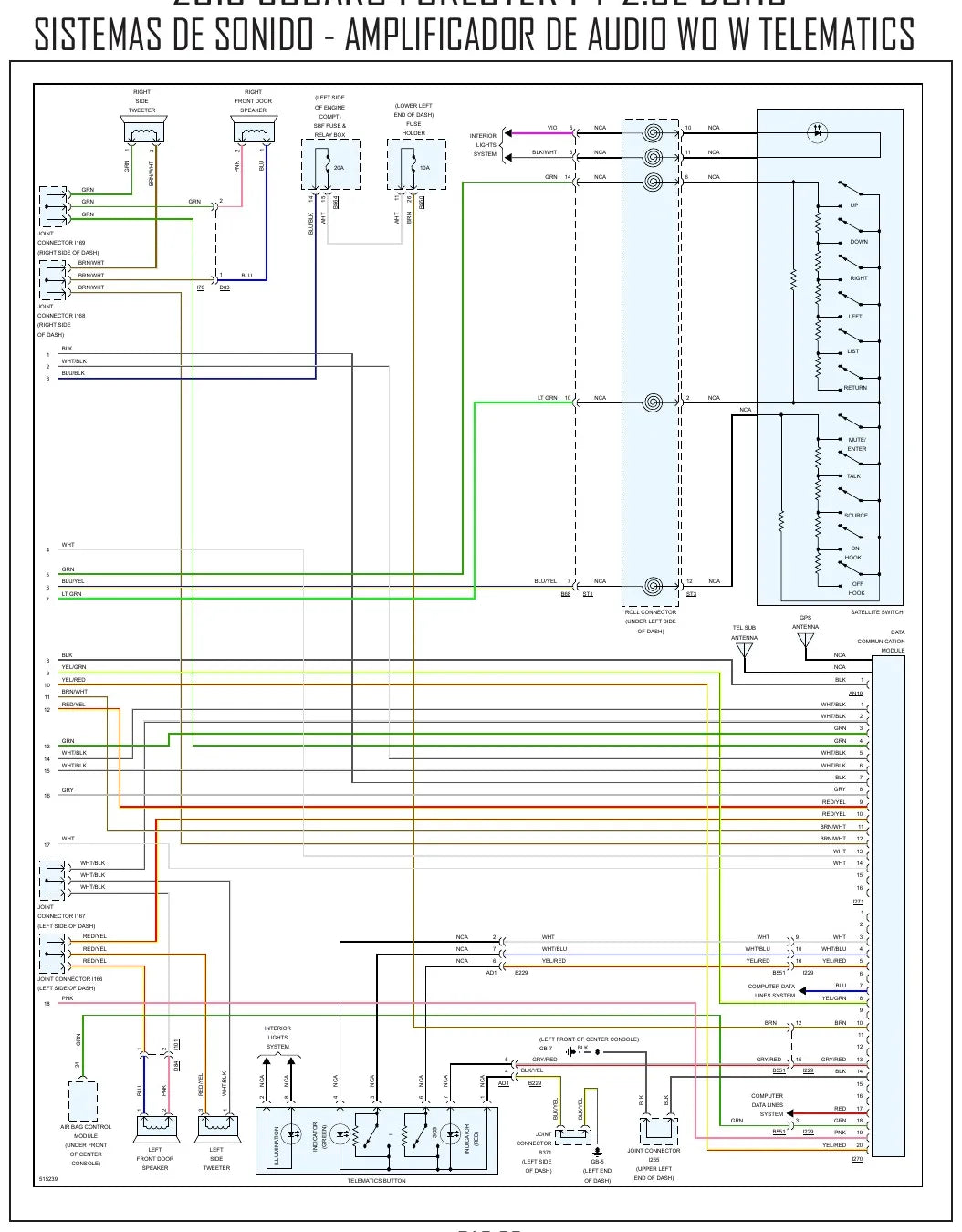

- Sistema de som em quatro combinações, com e sem amplificador cruzadas com e sem telemática, páginas 75 a 83.
- Partida remota isolada na página 9, separada do circuito de partida convencional na página 11.
- Distribuição de energia em 5 diagramas, com os porta-fusíveis alimentados pela caixa principal (M/B).
- Air bag em duas pranchas, páginas 84 e 85, e monitoramento de pressão dos pneus na 88.
- Vidros elétricos em duas versões, com e sem reversão automática.
- Traz câmera de ré, sistema de visão e telemática, presentes nas versões equipadas com EyeSight.
- 139 páginas, publicação DE00LF.
Circuitos e sistemas cobertos
- Controles do motor
- Partida, carga e partida remota
- Módulo de carroceria (BCM) e linhas de dados
- Ventiladores de arrefecimento e ar-condicionado automático e manual
- Freios antibloqueio (ABS)
- Antifurto e imobilizador
- Controle de cruzeiro
- Desembaçador e aquecedor de espelho
- Direção assistida elétrica
- Iluminação externa e interna
- Espelhos automáticos dia-noite e elétricos

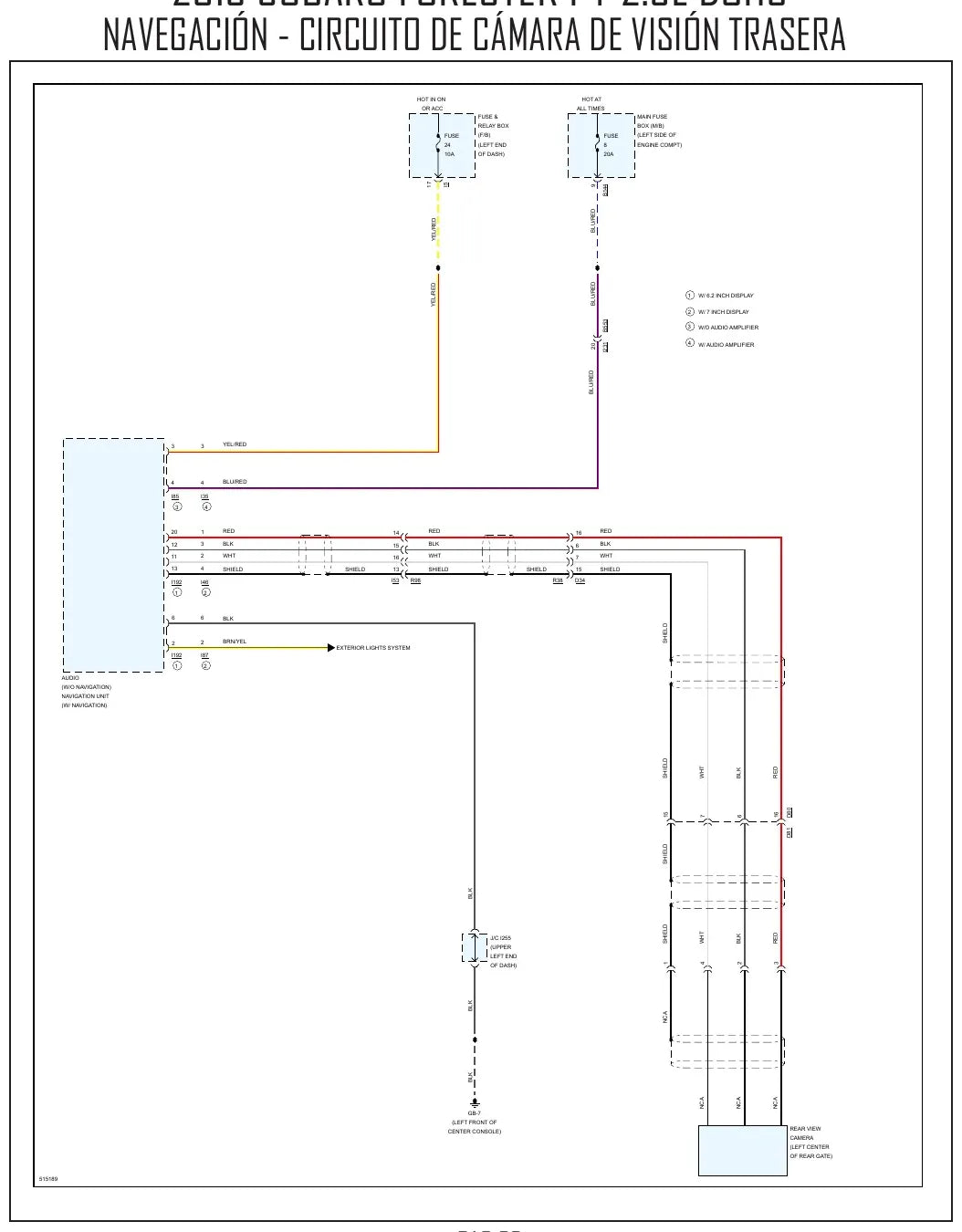

- Navegação, câmera de ré e sistema de visão

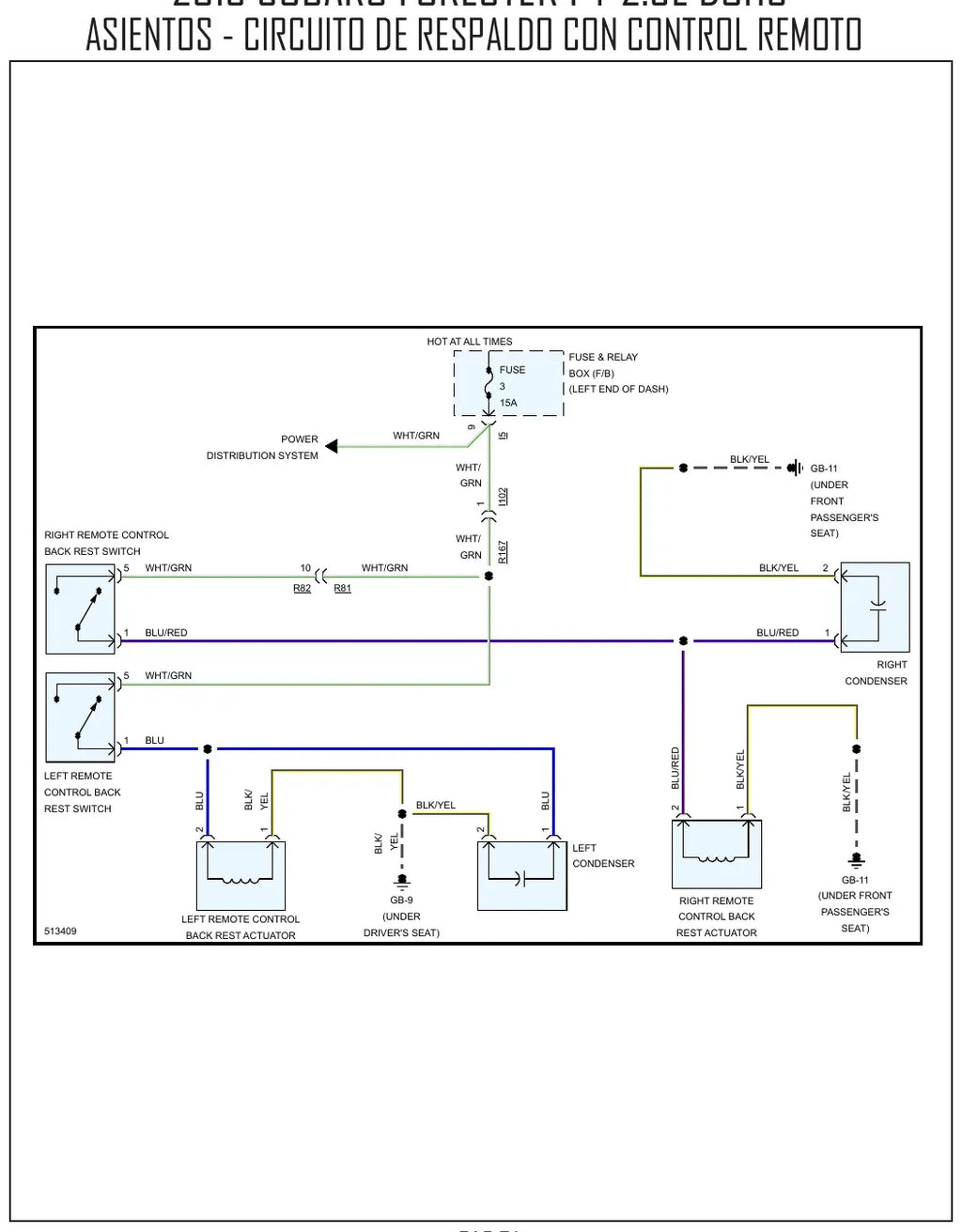

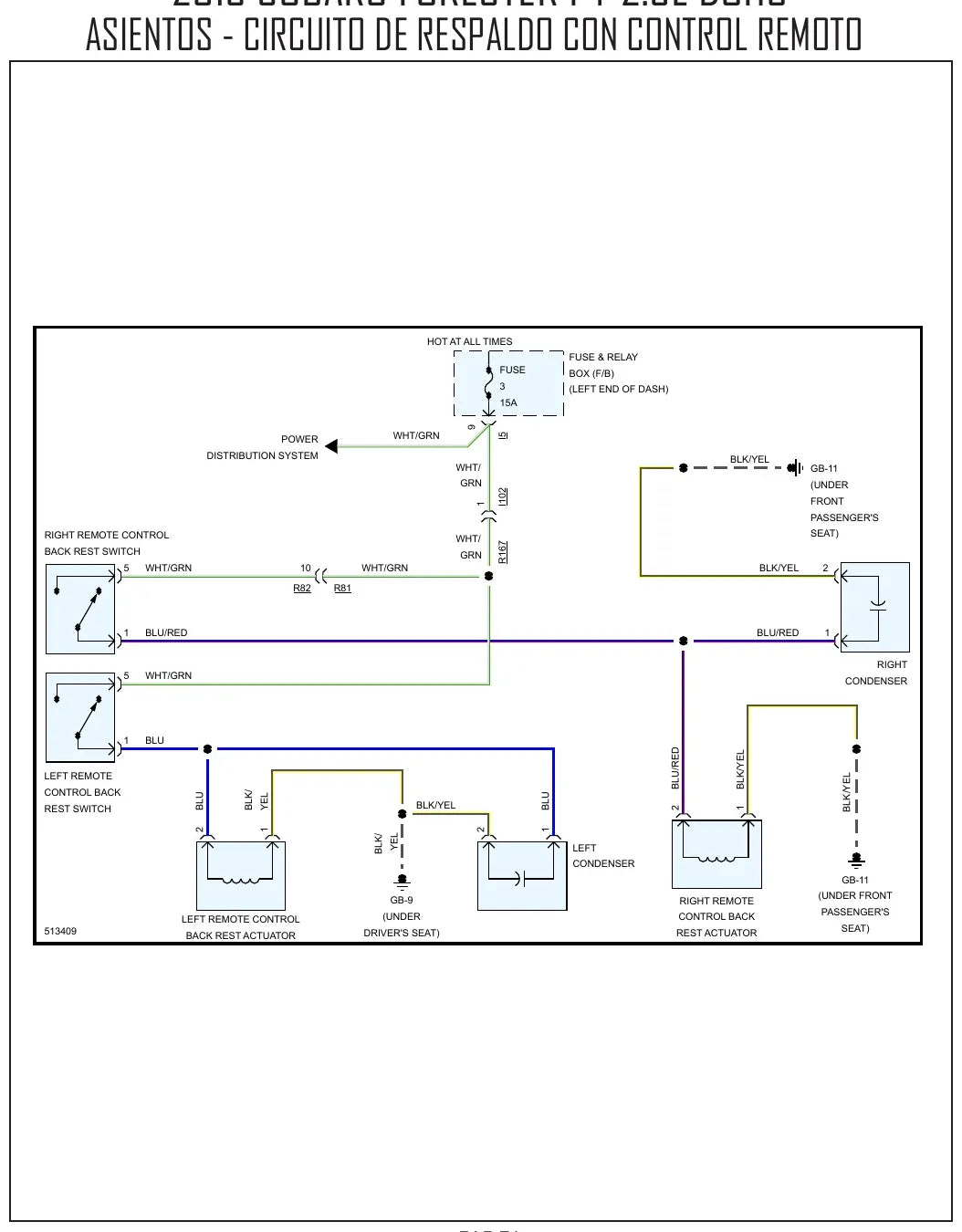

- Teto solar, vidros elétricos e bancos elétricos e aquecidos
- Rádio e som com e sem amplificador e telemática
- Air bag
- Travas das portas, alertas sonoros e monitoramento de pressão dos pneus (TPMS)
Por que vale a pena
- Quatro versões de áudio e duas de vidro no mesmo arquivo: você lê o circuito do carro que está na sua frente.
- Partida, carga e partida remota separadas resolvem chamado de veículo que não liga.
- Distribuição de energia em cinco diagramas mostra de onde sai cada alimentação.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Subaru.
- Oficina especializada em motor boxer e tração integral.
- Proprietário de Forester que quer o circuito correto antes de mexer na elétrica.
Perguntas frequentes
Serve no meu Forester 2016?
Serve no Forester 2016 com motor boxer F4 2.5L DOHC, geração SJ, incluindo versões com partida por botão, acesso sem chave, câmera de ré e teto solar.
Em que idioma está?
Os títulos das seções estão em espanhol e o texto dentro dos desenhos, em inglês. Cores de fio e números de circuito são universais.
Traz o circuito do sistema de som e da câmera de ré?
Traz. O som vem em quatro combinações, das páginas 75 a 83, e há seções de navegação, câmera de ré e sistema de visão.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, dá para salvar no celular, no tablet ou no computador da oficina.
