Descrição
Especificações
Diagrama elétrico do SsangYong Actyon Sports em PDF, com 84 páginas em inglês e 51 pranchas de circuito. Traz os conectores numerados de C101 a C903, os pontos de aterramento de G101 a G402 e os splice packs de S201 a S207, sendo o S203 o de massa e o S301 o da rede CAN. Cada circuito vem com duas tabelas fixas: informação do conector e identificação do símbolo com a posição dos pinos. O documento não imprime o ano-modelo.
Aplicação — serve em quê
- SsangYong Actyon Sports
- Versões com rede CAN e conector de autodiagnóstico
- Modelos com imobilizador e bomba de combustível elétrica
- Versões com ar-condicionado e compressor com relé próprio
- Modelos com faróis de neblina dianteiros e lanternas traseiras
- Cabines com caixas de fusíveis do painel esquerda e direita e caixa de relés ICM
Destaques deste material
- 84 páginas, 80 delas com texto pesquisável, e 51 pranchas de circuito.
- Conectores numerados de C101 a C903, com a tabela de posição dos conectores principais na Seção 2.
- Pontos de aterramento de G101 a G402 e splice packs de S201 a S207; o S203 é o de massa e o S301 o da rede CAN.
- Fusíveis do compartimento do motor identificados de Ef1 a Ef23, com relés de lanterna, neblina, compressor e limpador (HI e LO).

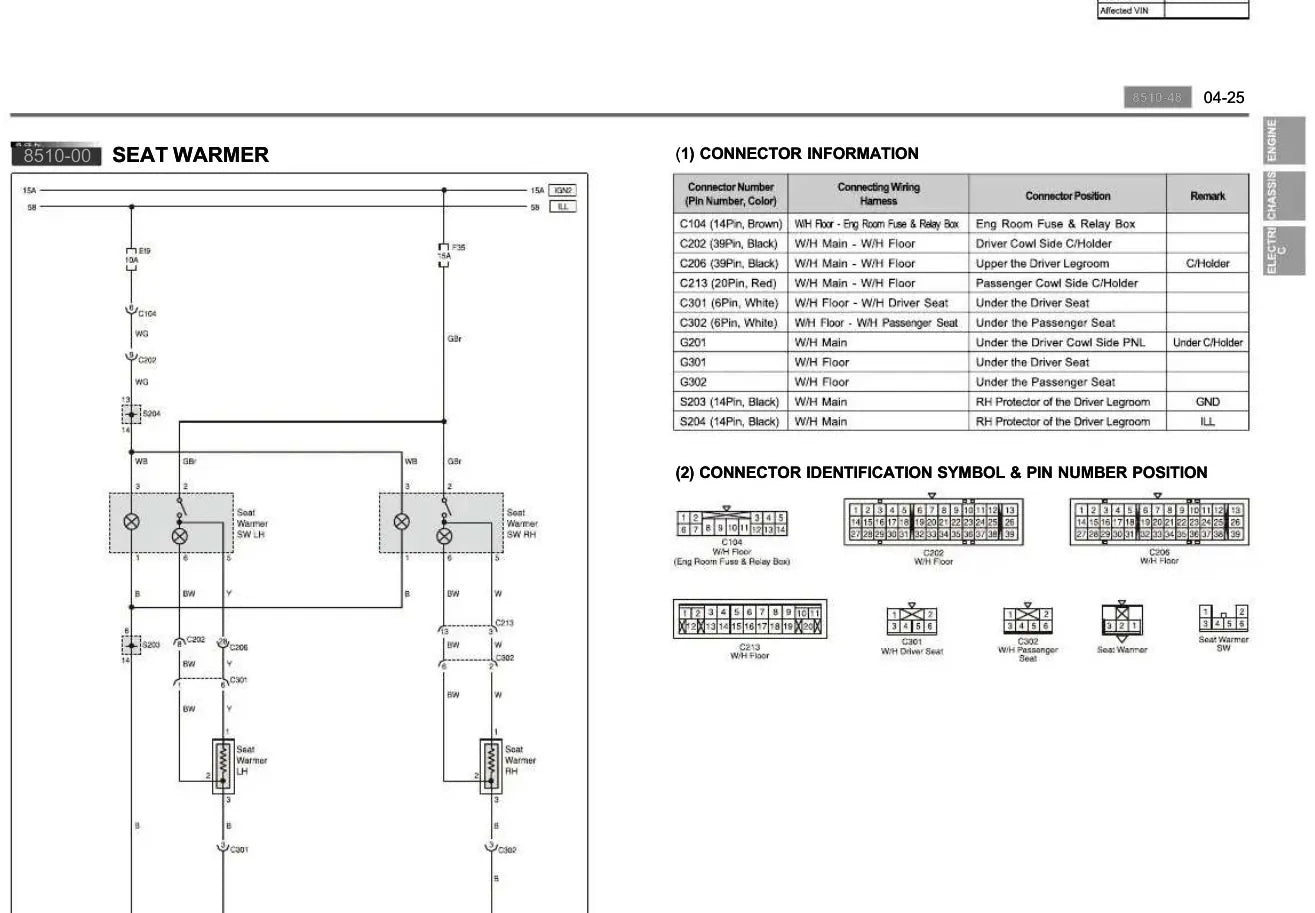

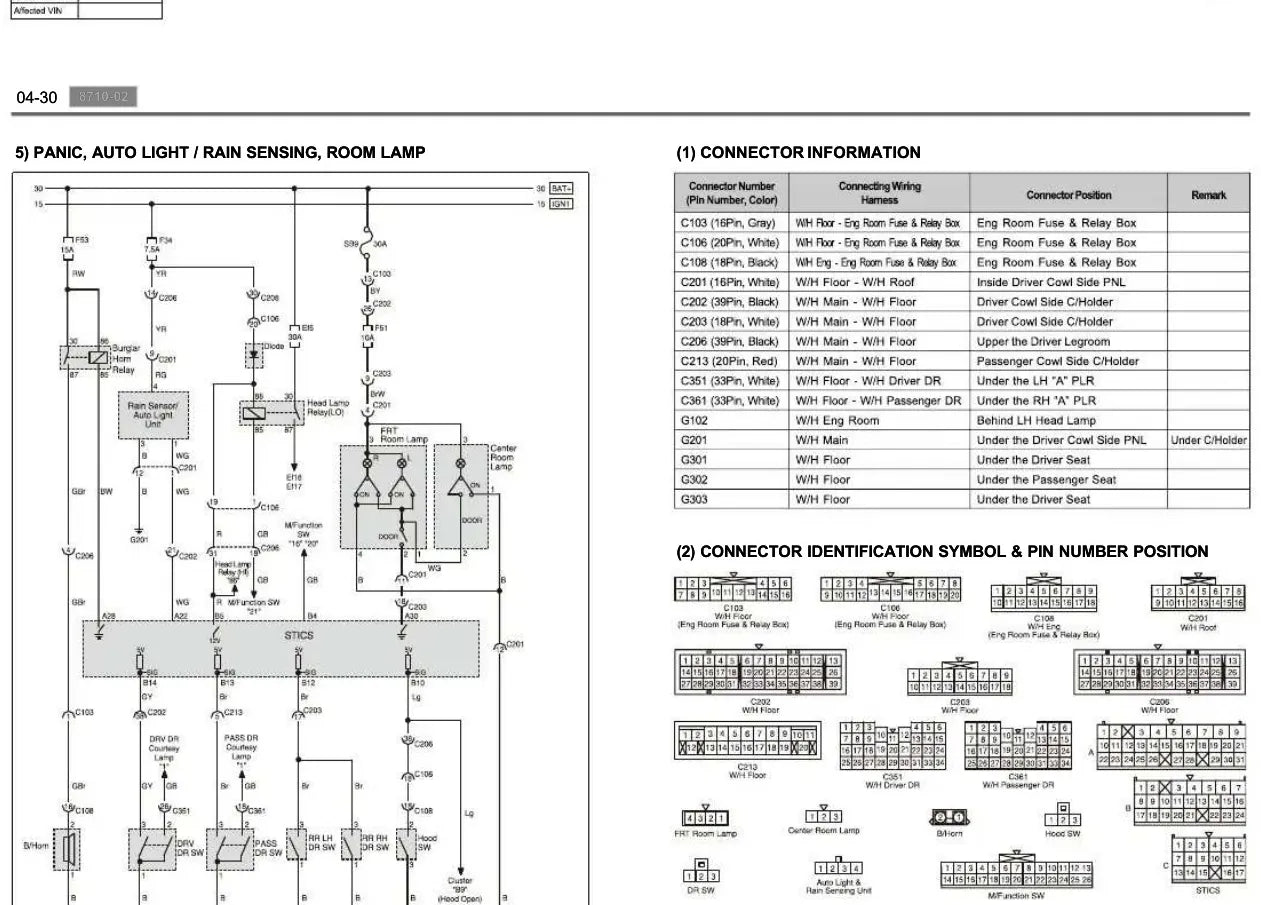

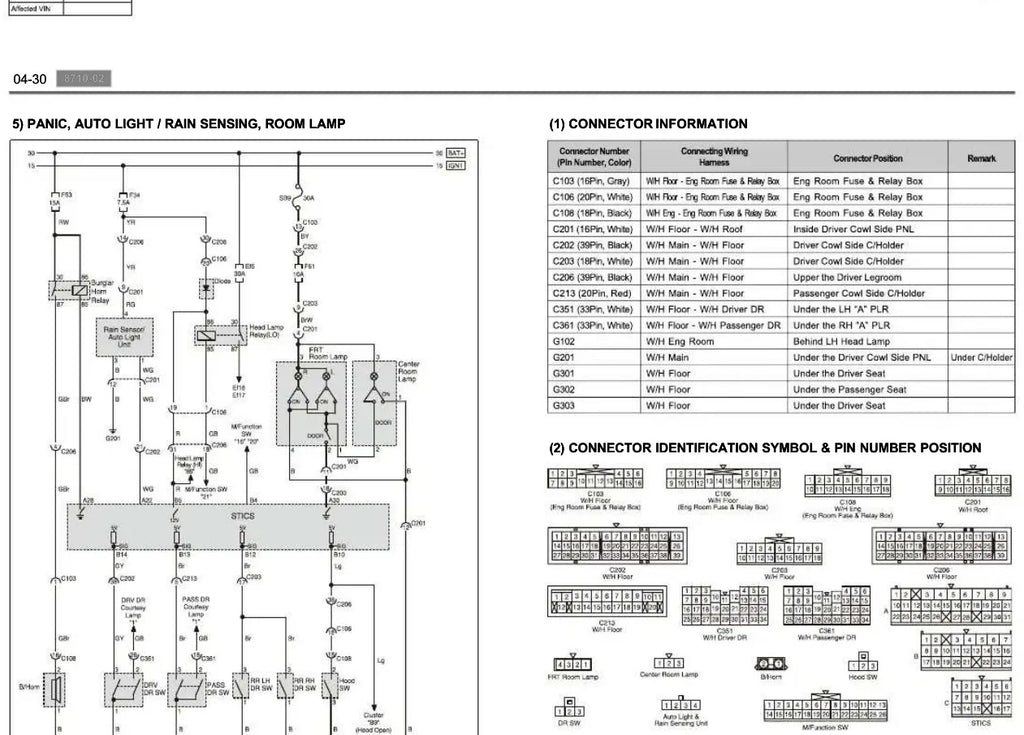

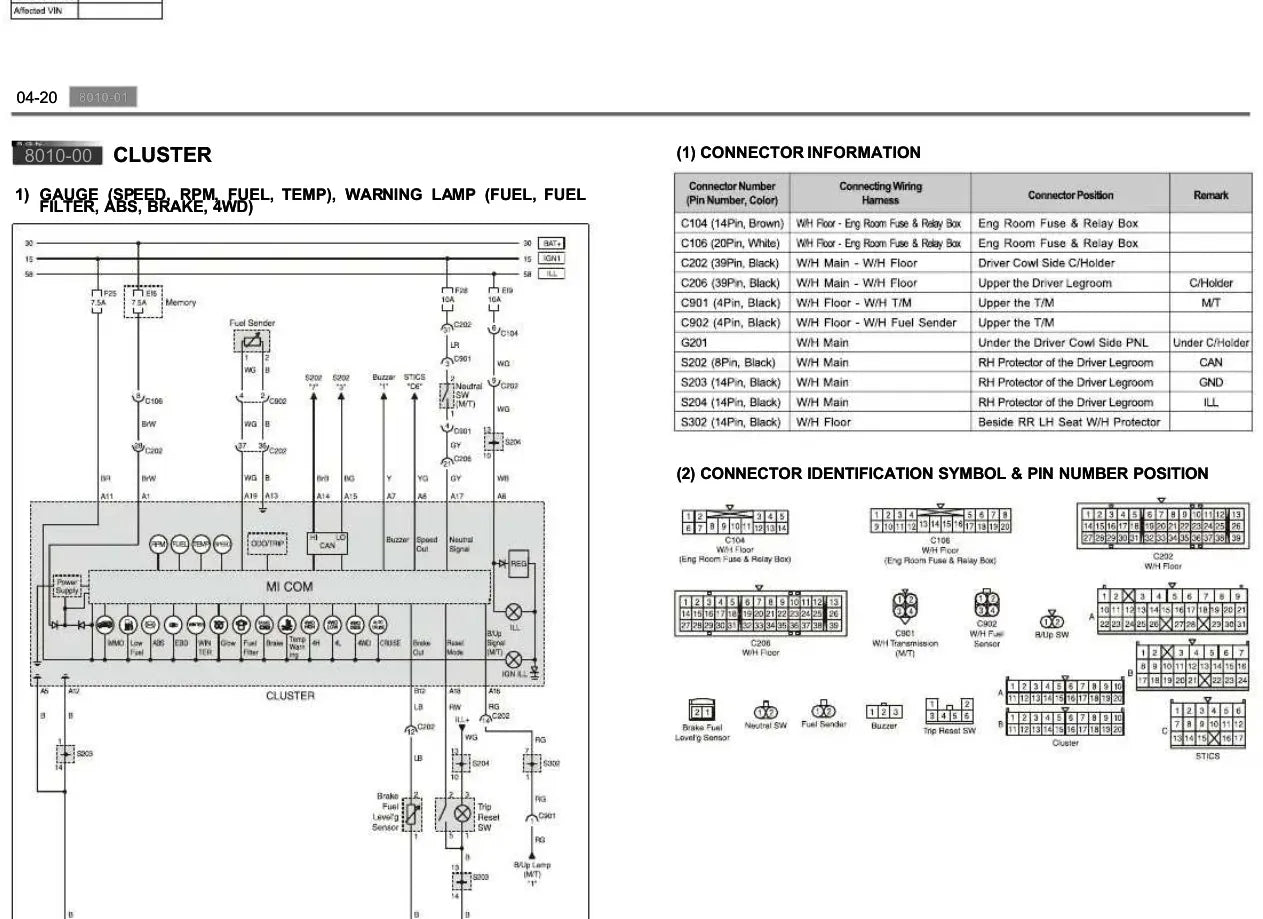

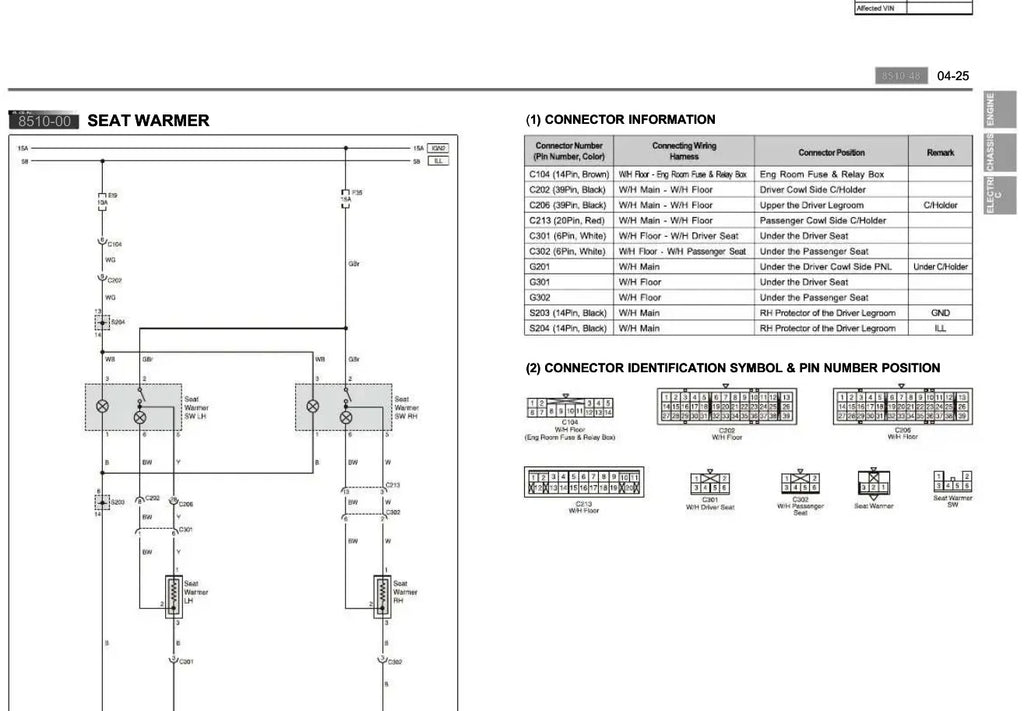

- Cada circuito traz a informação do conector e a vista de identificação com a numeração dos pinos.

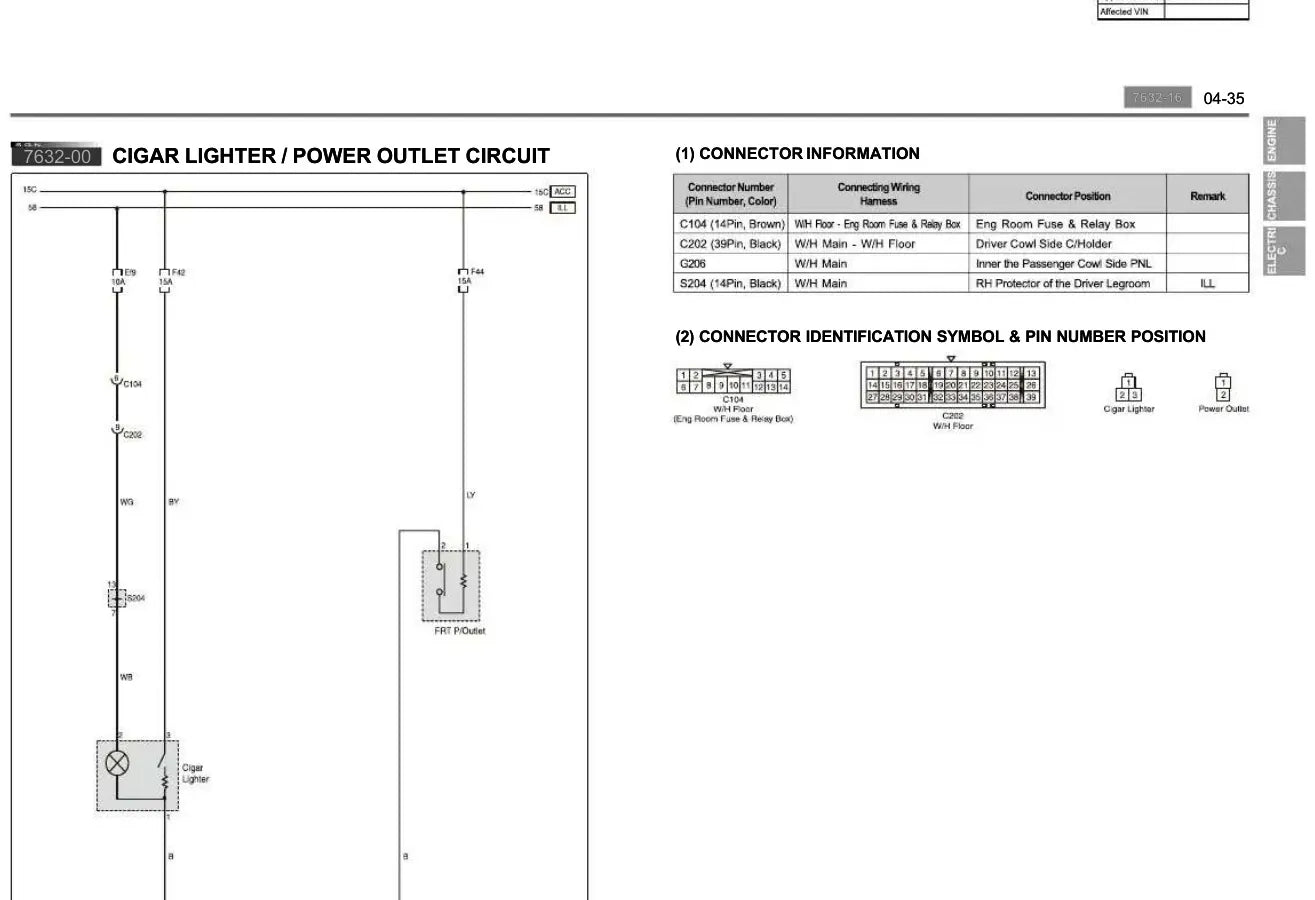

- Codificação de seção da SsangYong: 1461-00 partida e carga, 8210-00 circuito de diagnóstico, 8410-00 fusíveis e relés, 8610-00 buzina e 7632-00 acendedor e tomada.
- Linhas de alimentação identificadas como 30, 15, 15A, 15C e 58 no topo das pranchas de circuito.
Circuitos e sistemas cobertos
- Como ler o diagrama elétrico e simbologia dos circuitos
- Distribuição de energia (power distribution)
- Caixa de fusíveis e relés do compartimento do motor
- Caixas de fusíveis e relés do painel (LH e RH)
- Caixa de relés ICM
- Partida e carga
- Transmissão, diagnóstico e rede CAN
- Circuito de diagnóstico (conector de autodiagnóstico)
- Luz de freio, bomba de combustível e imobilizador
- Buzina
- Acendedor de cigarros e tomada de força
- Motor do limpador (relés HI e LO)
- Lanternas traseiras e faróis de neblina dianteiros
- Compressor do ar-condicionado
- Conectores, pontos de aterramento e splice packs
- Localização dos componentes e roteamento dos chicotes
Por que vale a pena
- Achar o fio certo sem abrir o chicote no chute, com o conector já numerado.
- Localização física dos conectores, dos aterramentos e dos splice packs.
- Caixa de fusíveis do motor e as duas caixas do painel mapeadas fusível a fusível.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende picape SsangYong.
- Mecânico que precisa rastrear falha de massa, de alimentação ou de rede CAN.
- Proprietário de Actyon Sports que vai instalar acessório ou caçar mau contato.
Perguntas frequentes
Serve na minha Actyon Sports?
O material é o livro de circuitos do SsangYong Actyon Sports, com os conectores C101 a C903 e as caixas de fusíveis do motor e do painel. Como o documento não imprime o ano-modelo, vale comparar a numeração dos conectores da sua picape com a tabela da Seção 2.
Em que idioma está?
O texto está em inglês. Os circuitos são desenho técnico: número de conector, número de pino, cor de fio e código de seção se leem sem tradução.
Traz a pinagem dos conectores?
Traz. Cada circuito vem com a tabela de informação do conector e a vista de identificação do símbolo com a posição dos pinos, mais a tabela de posição dos conectores principais e a lista de aterramentos G101 a G402.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O arquivo é seu para sempre: baixe quantas vezes quiser e guarde no computador, no celular ou no tablet.
