Diagrama elétrico do SsangYong Actyon 2006 e 2007, em 324 páginas, direto da fábrica de Pyungtaek. Ele cobre três variantes por data de produção: C100 a partir de 05/2006 na norma EU-III, C120 a partir de 09/2006 nas normas EU-III e IV, e C135 a partir de 12/2007, ano-modelo 2008. O material é dividido em 4 seções: posição de conectores e aterramentos, uso e capacidade dos fusíveis, diagramas de alimentação e diagramas elétricos por sistema. As pranchas são de volante à esquerda.
Aplicação — serve em quê
- SsangYong Actyon C100 a partir de 05/2006 (EU-III)
- SsangYong Actyon C120 a partir de 09/2006 (EU-III e EU-IV)
- SsangYong Actyon C135 a partir de 12/2007 (ano-modelo 2008)
- Actyon com transmissão automática (trava de câmbio)
- Actyon com air bag e chicote de SRS
- Actyon com rede CAN
- Actyon com ar-condicionado de fábrica
Destaques deste material
- Quatro seções fechadas: conectores e aterramentos, fusíveis, alimentação e diagramas por sistema.
- Tabela de conectores com número de vias e cor: C104 de 14 vias branco, C202 de 39 vias preto, C212 de 20 vias verde-claro, C209 de 6 vias branco do air bag e C207 de 26 vias branco.
- Aterramentos identificados por código e local físico: G201 sob o painel do lado do motorista, G206 na coluna do passageiro, G304 e G305 no painel do quarter.
- Splice pack S202, de 8 vias preto, no protetor direito do espaço para as pernas do motorista, é o ponto de emenda da rede CAN.
- Chicotes tratados por região: motor, assoalho, principal, ar-condicionado e tampa traseira.
- Códigos de sistema em cada prancha, como 8410 dos fusíveis, 3740 da trava de câmbio, 6810 do ar-condicionado e 8210 do diagnóstico.
- Circuito de diagnóstico, air bag, ar-condicionado e trava de câmbio da transmissão automática.
Circuitos e sistemas cobertos
- Localização dos chicotes e dos componentes na carroceria
- Conectores, aterramentos e splice packs (pacotes de emenda)
- Circuitos dos splice packs e identificação dos conectores

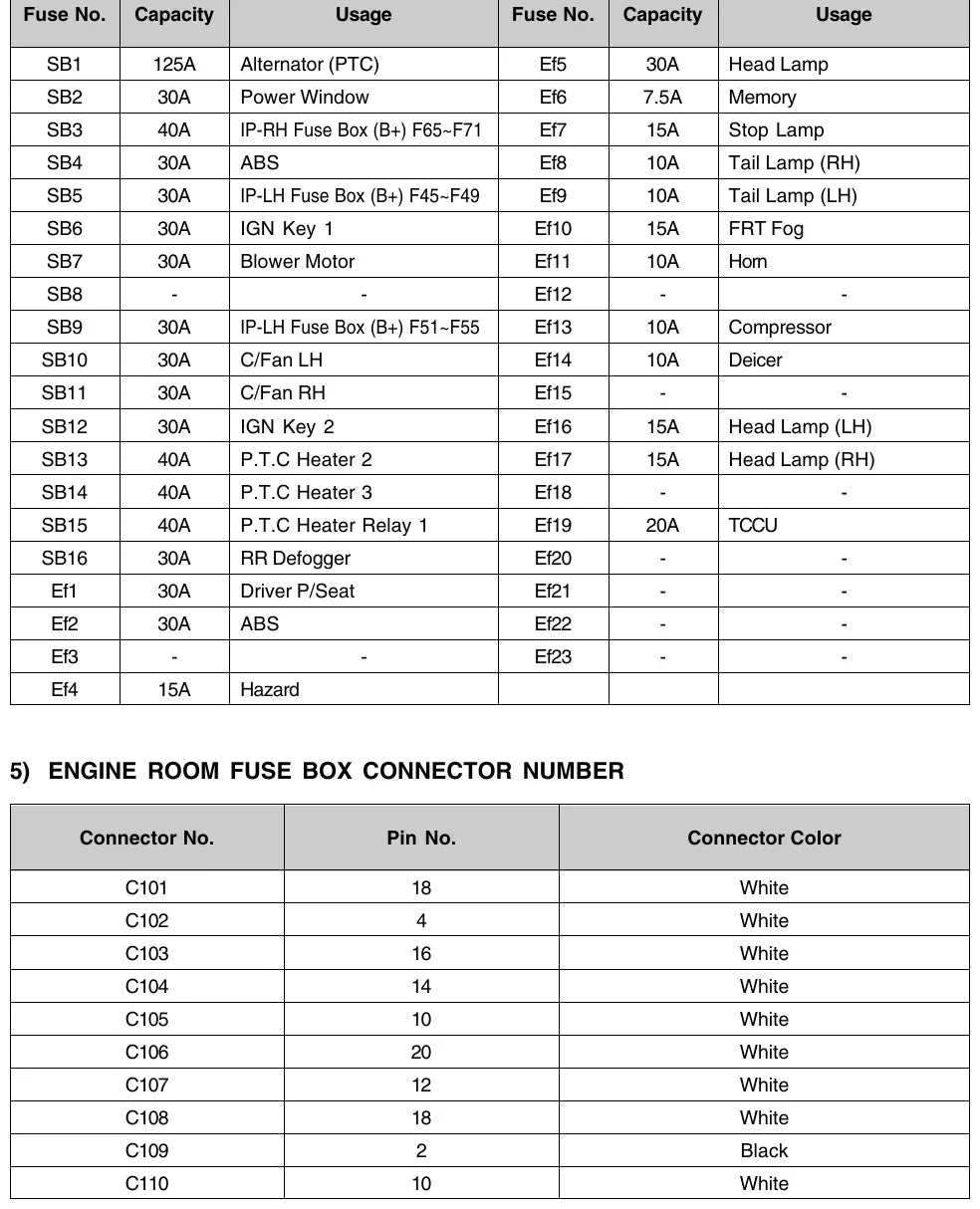

- Uso e capacidade dos fusíveis da caixa do compartimento do motor

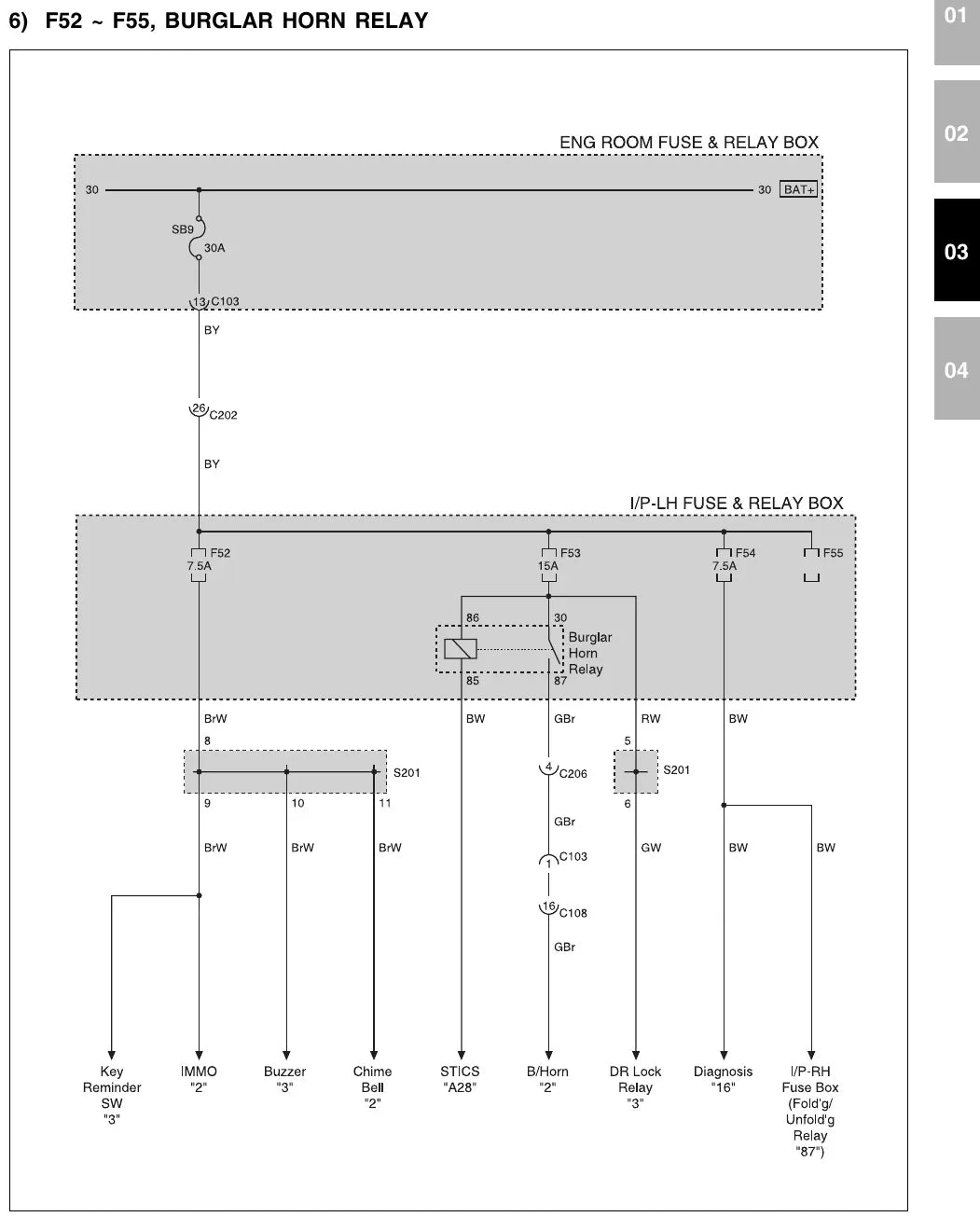

- Caixa de fusíveis e relés do painel lado esquerdo (I/P - LH)
- Diagramas de alimentação (power supply)
- Trava de câmbio da transmissão automática (A/T shift lock)
- Circuito de diagnóstico
- Ar-condicionado
- Air bag e chicote do SRS
- Rede CAN
- Chicotes por região: motor, assoalho, principal, A/C e tampa traseira
- Símbolos de identificação dos conectores e posição dos pinos
Por que vale a pena
- Você acha o conector certo pelo código, pela cor e pelo número de vias, sem abrir o chicote no chute.
- Aterramentos e splice packs localizados fisicamente no carro, que é onde mora a maior parte do defeito intermitente.
- Fusíveis com uso e capacidade tabelados, para separar falha de alimentação de defeito de módulo.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende SsangYong e não encontra literatura da marca.
- Oficina de importados que pegou um Actyon para diagnóstico elétrico.
- Instalador de acessórios que precisa de alimentação, massa e ponto de emenda corretos.
- Proprietário que quer entender o defeito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Actyon 2006 ou 2007?
Serve. O material cobre as variantes C100 a partir de 05/2006, C120 a partir de 09/2006 e C135 a partir de 12/2007, esta última já como ano-modelo 2008. As pranchas são de veículo com volante à esquerda.
Em que idioma está?
Em inglês. Os códigos de conector, as cores, o número de vias e os códigos de aterramento são universais e batem com o que está no chicote.
Traz os fusíveis e os aterramentos?
Traz. Uma seção inteira trata do uso e da capacidade dos fusíveis, e os aterramentos vêm com código e local, como o G201 sob o painel do lado do motorista.
Como recebo o arquivo?
O link do PDF chega no seu e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre, para baixar quantas vezes precisar.
