Descrição
Especificações
Diagrama elétrico do Nissan X-Trail 2.5L QR25DE 2005, geração T30, em 100 páginas de espanhol. Os vidros elétricos ocupam 8 pranchas seguidas, das páginas 50 a 57, o maior bloco do livro, e os bancos aquecidos vêm em 4 pranchas, das páginas 17 a 20. O sistema de partida está em duas pranchas e o de carga na página 6.
Aplicação — serve em quê
- Nissan X-Trail 2005 com motor 2.5L QR25DE
- Nissan X-Trail geração T30
- X-Trail 2005 com transmissão automática (indicador de posição de câmbio)
- X-Trail 2005 com ar-condicionado automático ou manual
- X-Trail 2005 com bancos aquecidos e bancos elétricos
Destaques deste material
- Motor identificado pelo código QR25DE, na versão 2.5L.
- Vidros elétricos em 8 pranchas seguidas, páginas 50 a 57.

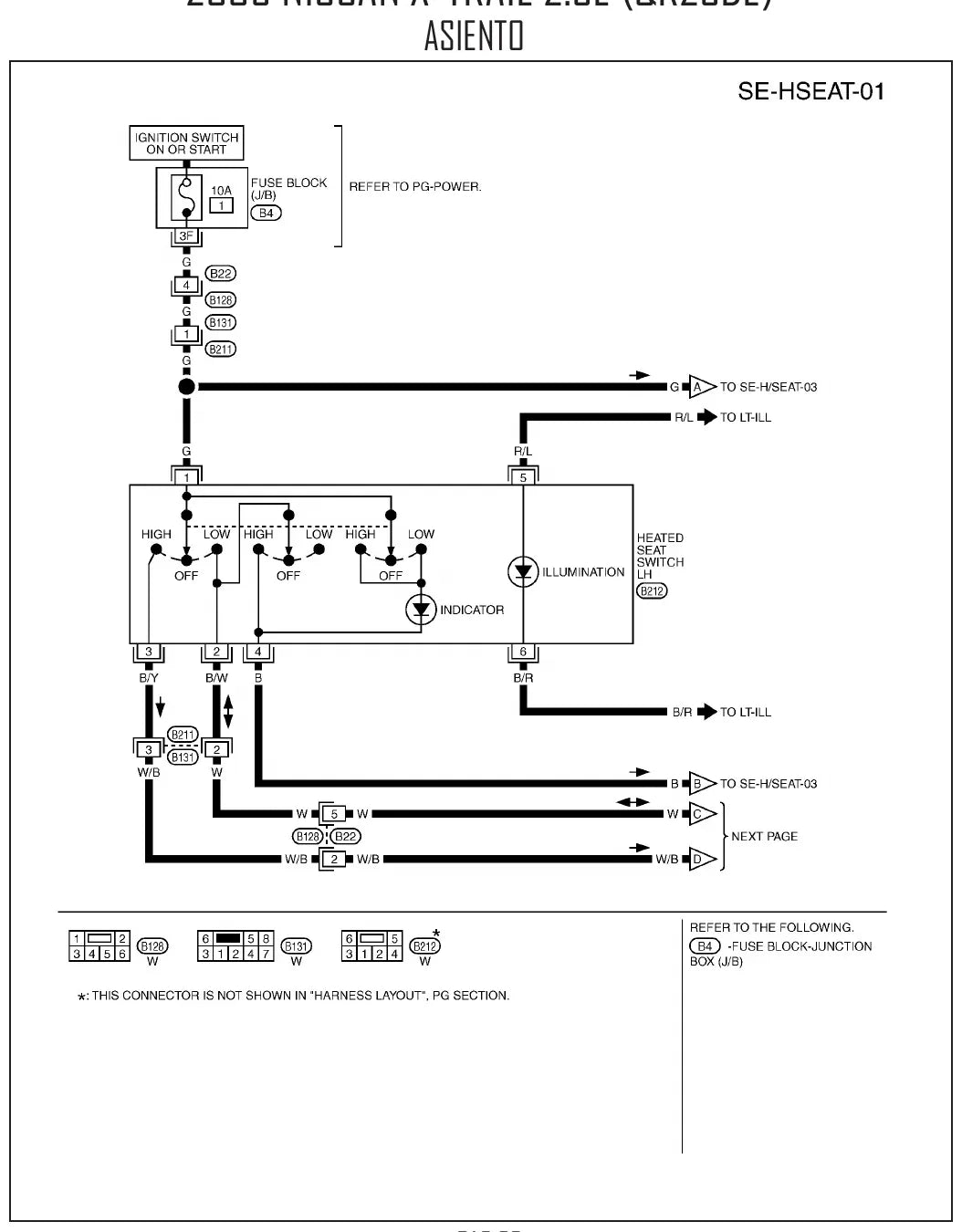

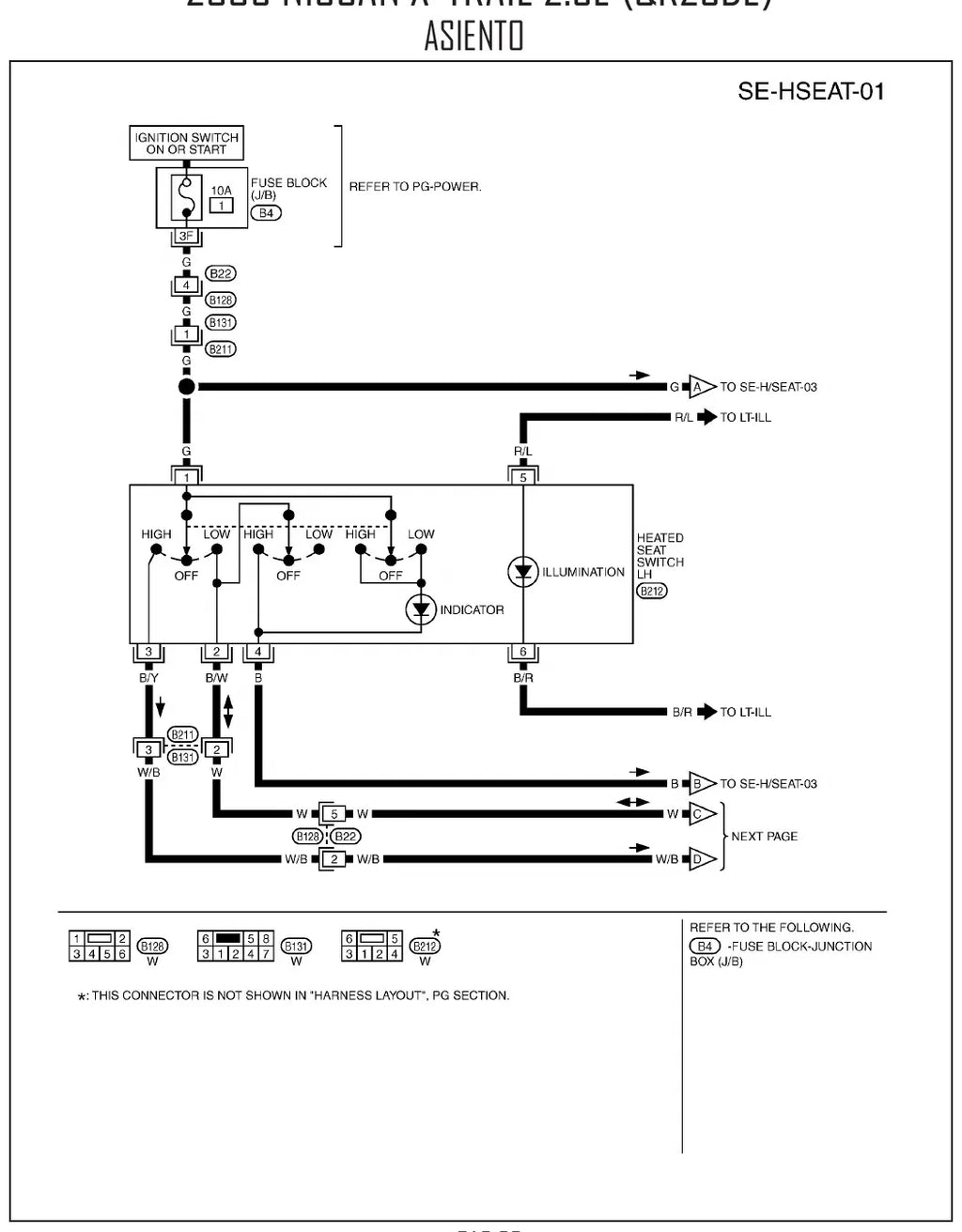

- Bancos aquecidos nas páginas 17 a 20 e bancos elétricos nas páginas 60 a 63.
- Indicador de posição de câmbio da transmissão automática nas páginas 64 e 65.
- Sistema de partida em duas pranchas (páginas 4 e 5) e sistema de carga na página 6.
- Caixa de fusíveis e relés (J/B), travas elétricas, buzina, limpadores e painel de instrumentos em seções próprias.
- 100 páginas, publicação DE00LF, em espanhol.
Circuitos e sistemas cobertos
- Controles do motor
- Sistema de partida
- Sistema de carga
- Air bag
- Freios antibloqueio (ABS)
- Áudio
- Interruptor de freio
- Limpador e lavador dianteiro e traseiro
- Bancos aquecidos e banco elétrico
- Aquecimento e ar-condicionado (automático e manual)
- Buzina
- Painel de instrumentos
- Caixa de fusíveis e relés (J/B)
- Travas elétricas das portas
- Vidros elétricos

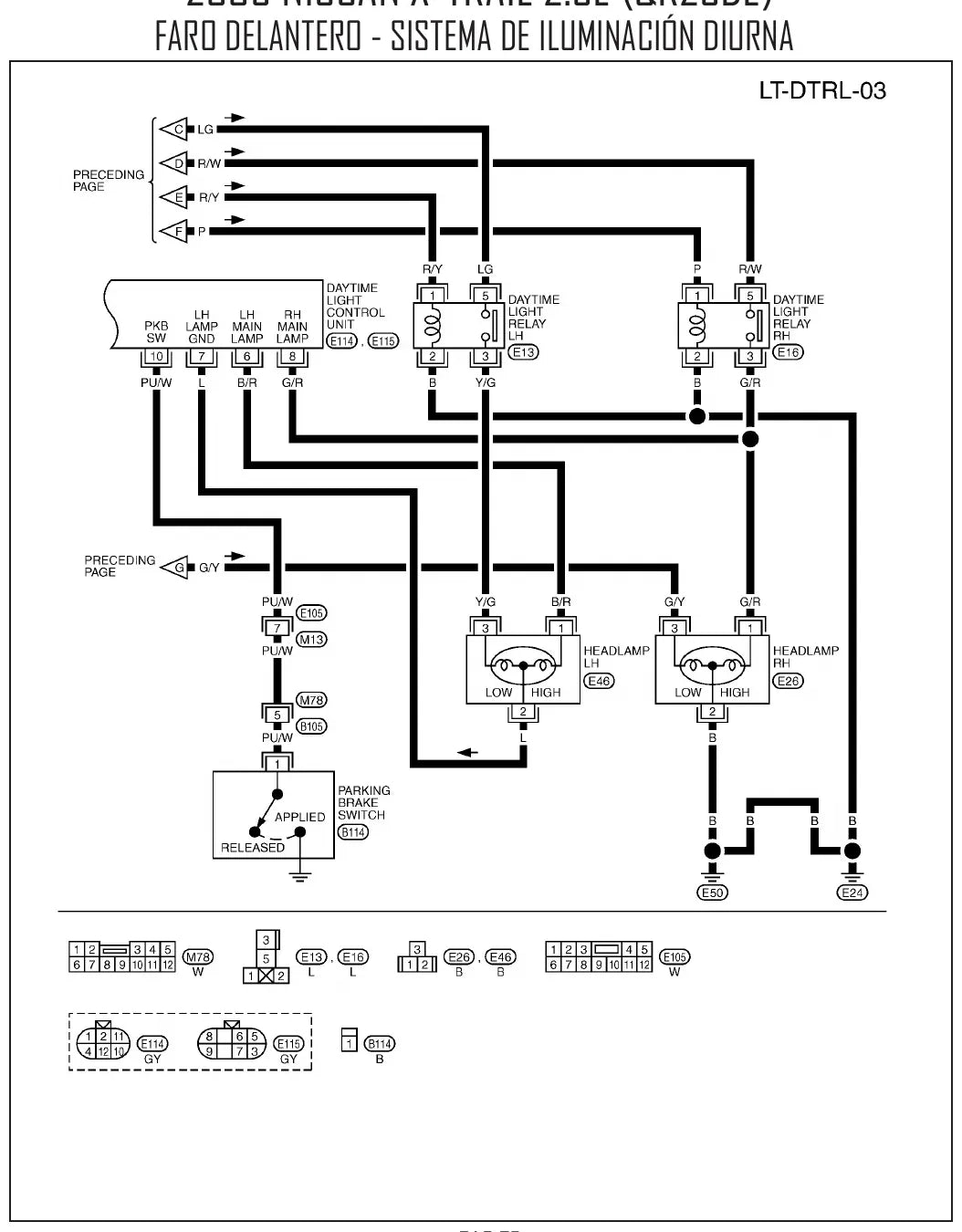

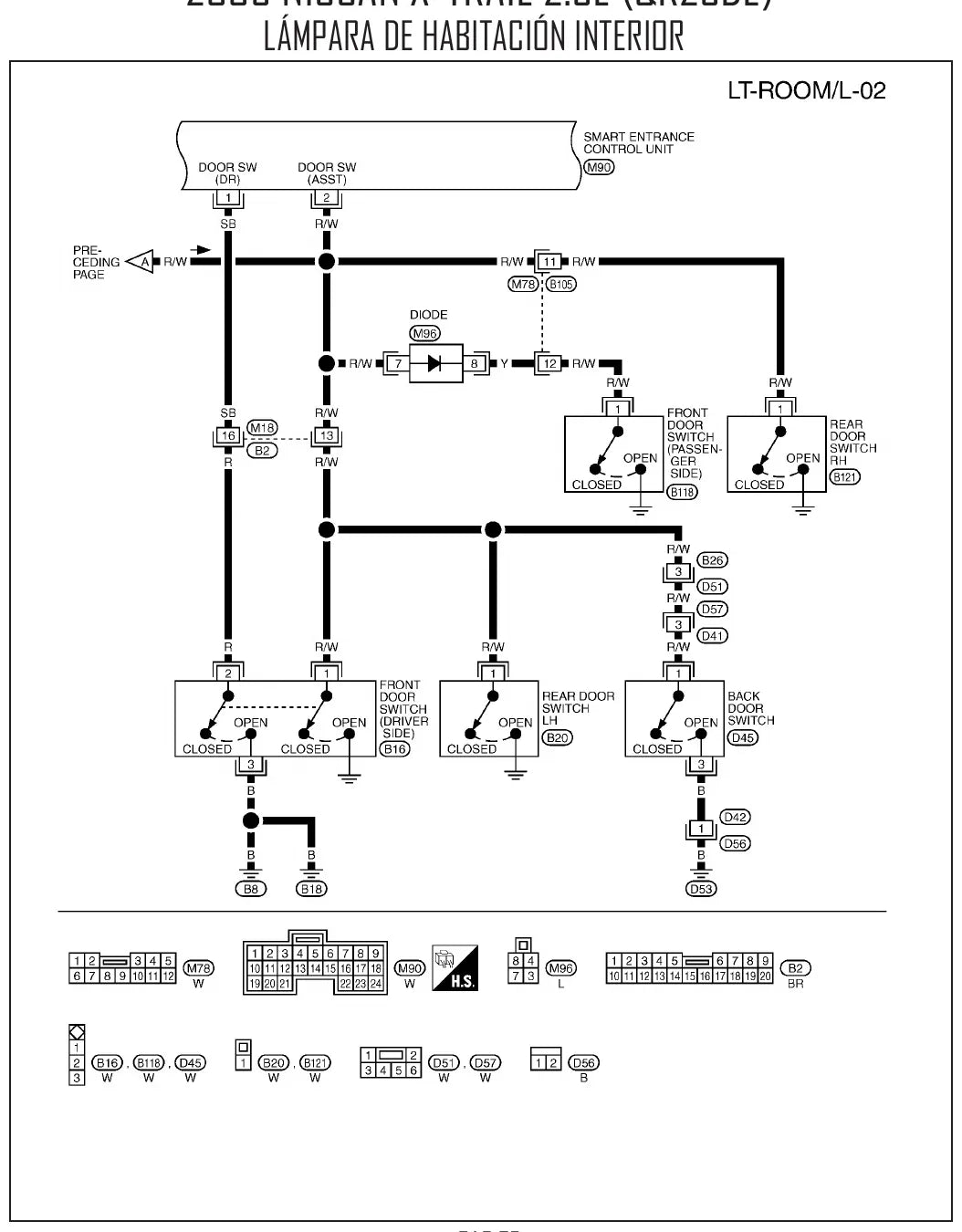

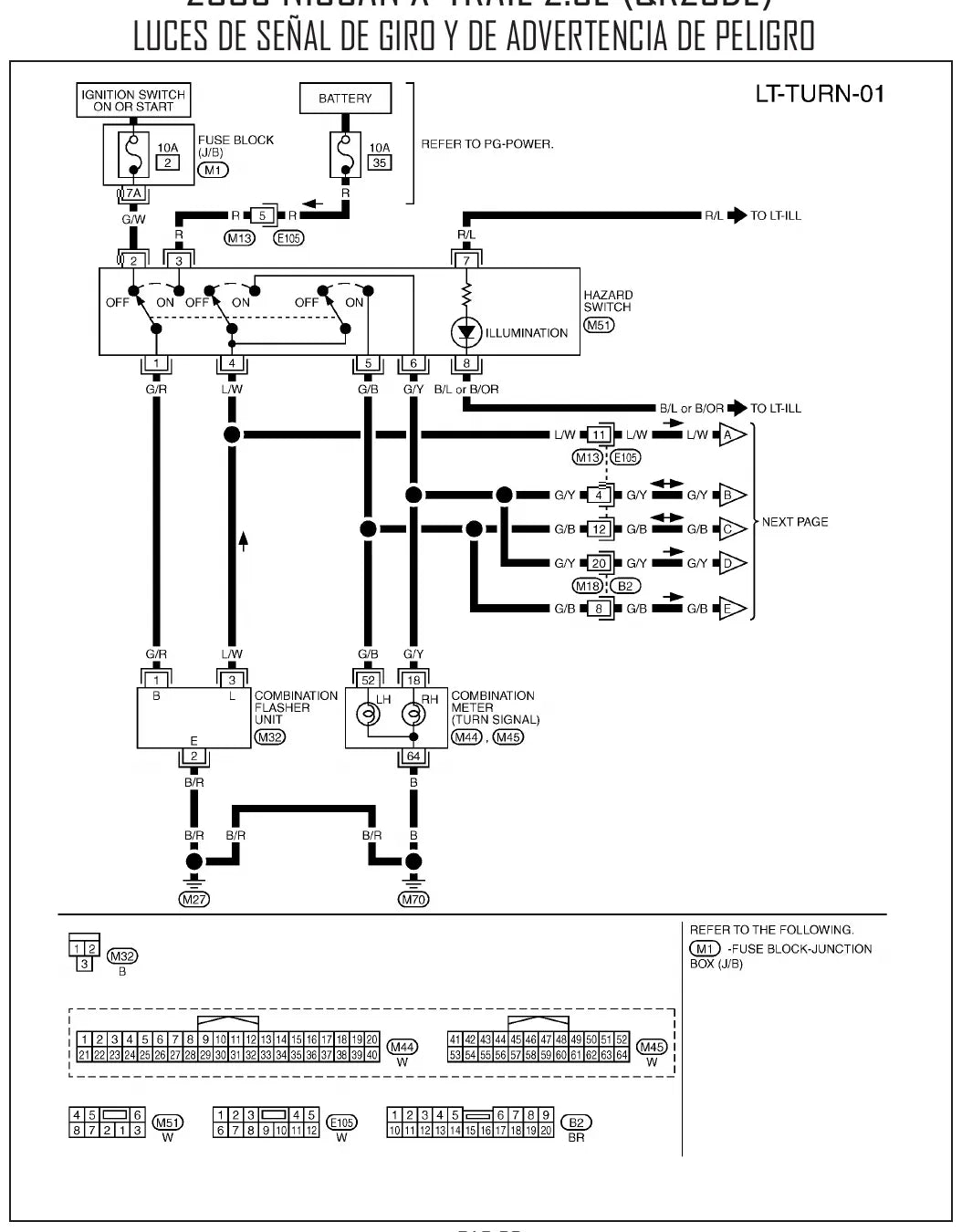

- Iluminação externa e interna
Por que vale a pena
- Você segue o circuito do vidro, da trava ou do banco aquecido fio a fio, sem abrir o chicote no chute.
- Partida e carga mapeadas resolvem a maioria dos chamados de carro que não pega.
- Caixa de fusíveis e aterramentos identificados encurtam o diagnóstico elétrico.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende SUV japonês.
- Oficina mecânica que trabalha com Nissan.
- Proprietário de X-Trail que quer entender a fiação antes de mexer.
Perguntas frequentes
Serve no meu X-Trail 2005?
Serve no X-Trail 2005 com motor 2.5L QR25DE, geração T30, incluindo versões com ar-condicionado automático ou manual, bancos aquecidos e bancos elétricos.
Em que idioma está?
Em espanhol. Os diagramas, as cores de fio e os códigos de conector são universais, e a leitura é direta para quem fala português.
Traz o circuito dos vidros elétricos e do ar-condicionado?
Traz. Os vidros elétricos ocupam oito pranchas seguidas, das páginas 50 a 57, e há seções de aquecimento e ar-condicionado automático e manual.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, dá para salvar no celular, no tablet ou no computador da oficina.
