Descrição
Especificações
Diagrama elétrico do Kia Cerato G 2.0L DOHC 2007, em 106 páginas. Traz a tabela completa de fusíveis das caixas de junção do compartimento do motor e do painel, com valores nominais como ECU nº 1 de 10 A, STOP de 15 A, limpador dianteiro de 20 A e farol de neblina de 15 A. A distribuição de terra sozinha ocupa as páginas 56 a 63 e as travas elétricas vêm em 3 pranchas.
Aplicação — serve em quê
- Kia Cerato 2.0L DOHC gasolina 2007
- Cerato 2007 com ar-condicionado automático ou manual
- Cerato 2007 com ABS e air bag (SRS)
- Cerato 2007 com controle de cruzeiro e aquecedor de banco
- Cerato 2007 com espelho eletrocrômico e bússola
- Cerato 2007 sem luzes de condução diurna, que usam relé de derivação
Destaques deste material
- Tabela de fusíveis das caixas de junção E/R e I/P com amperagem: ECU nº 1 de 10 A, STOP de 15 A, limpador de 20 A, ar-condicionado de 10 A e neblina de 15 A.

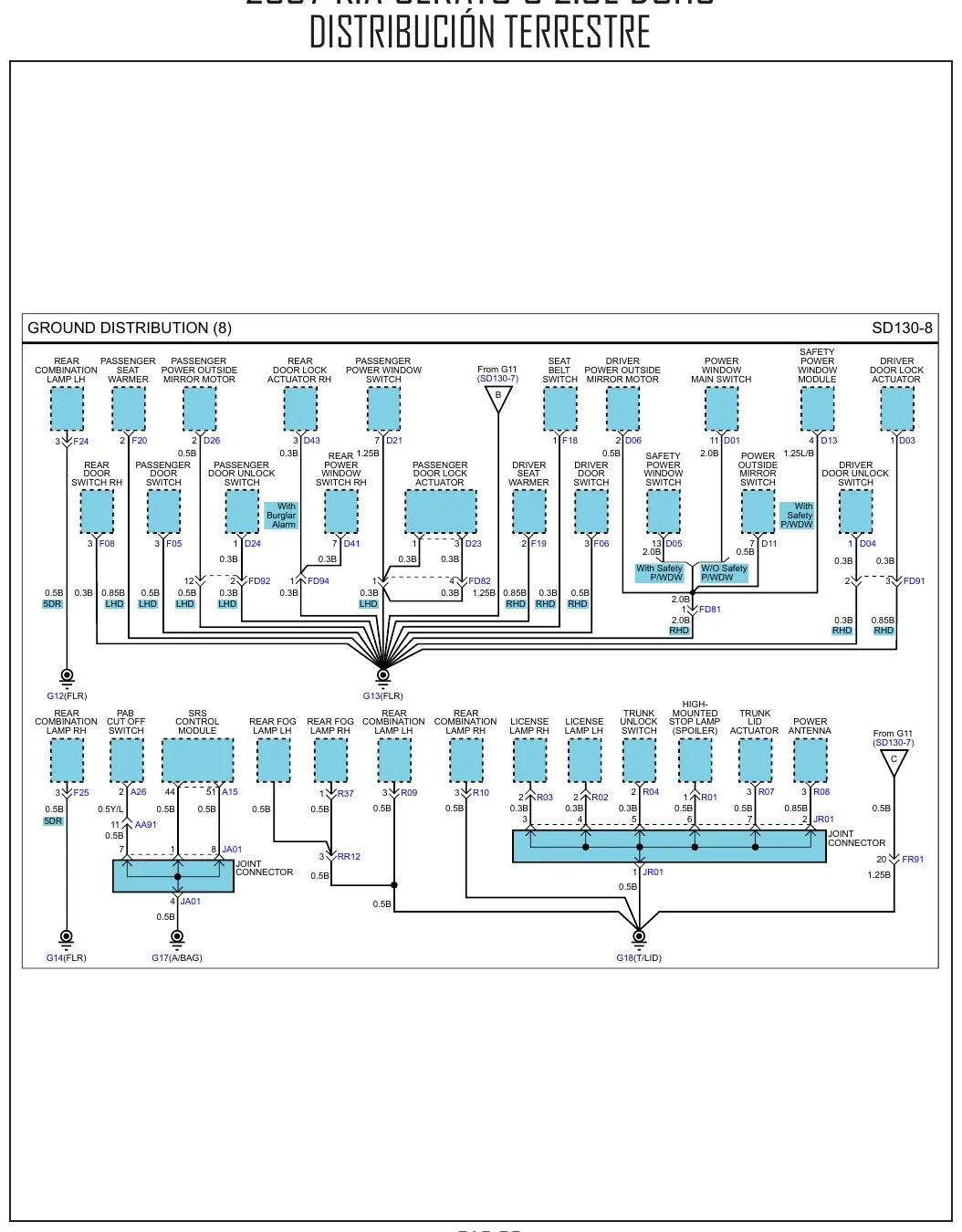

- Distribuição de terra nas páginas 56 a 63, com todos os pontos de aterramento.

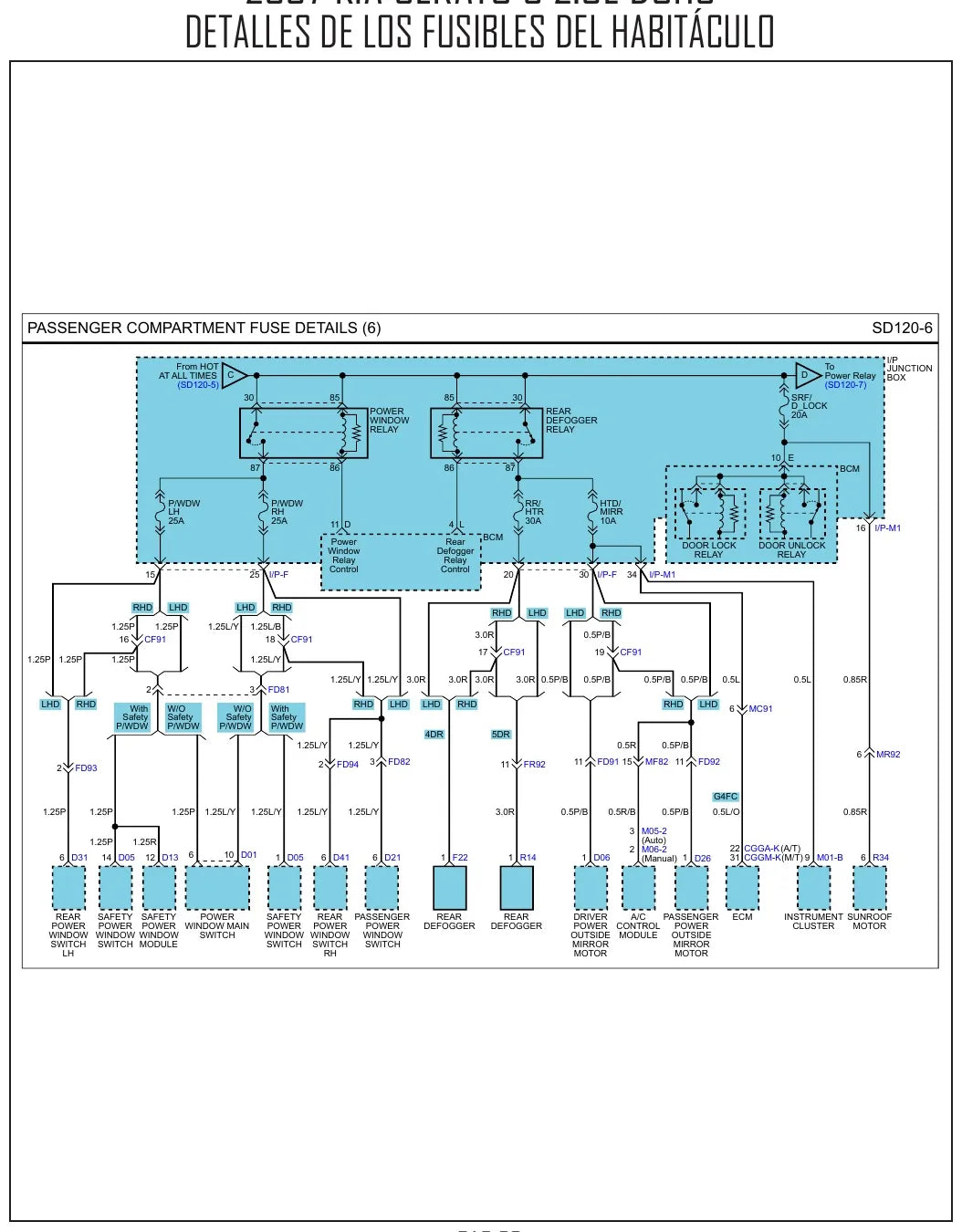

- Detalhes dos fusíveis do habitáculo a partir da página 64.

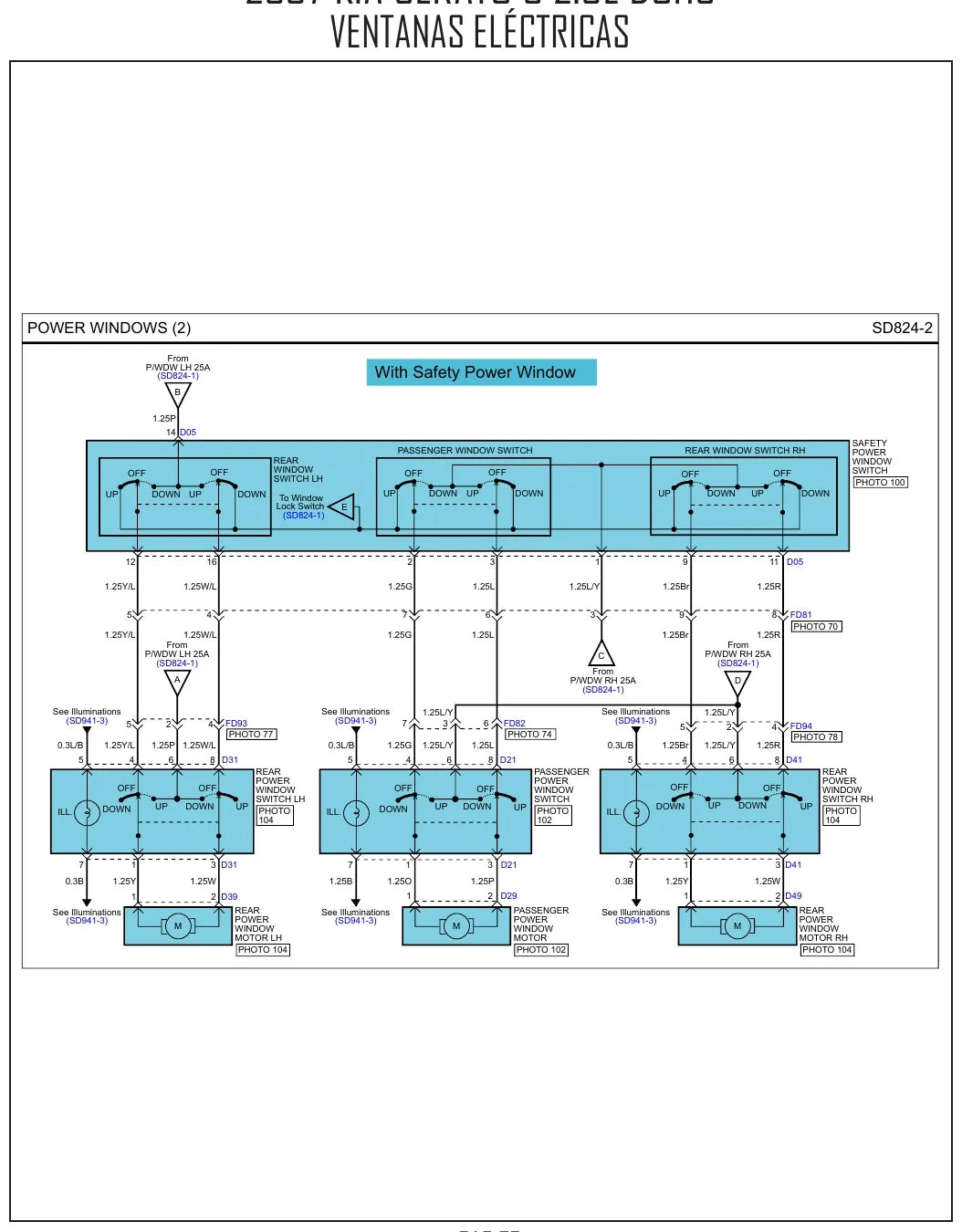

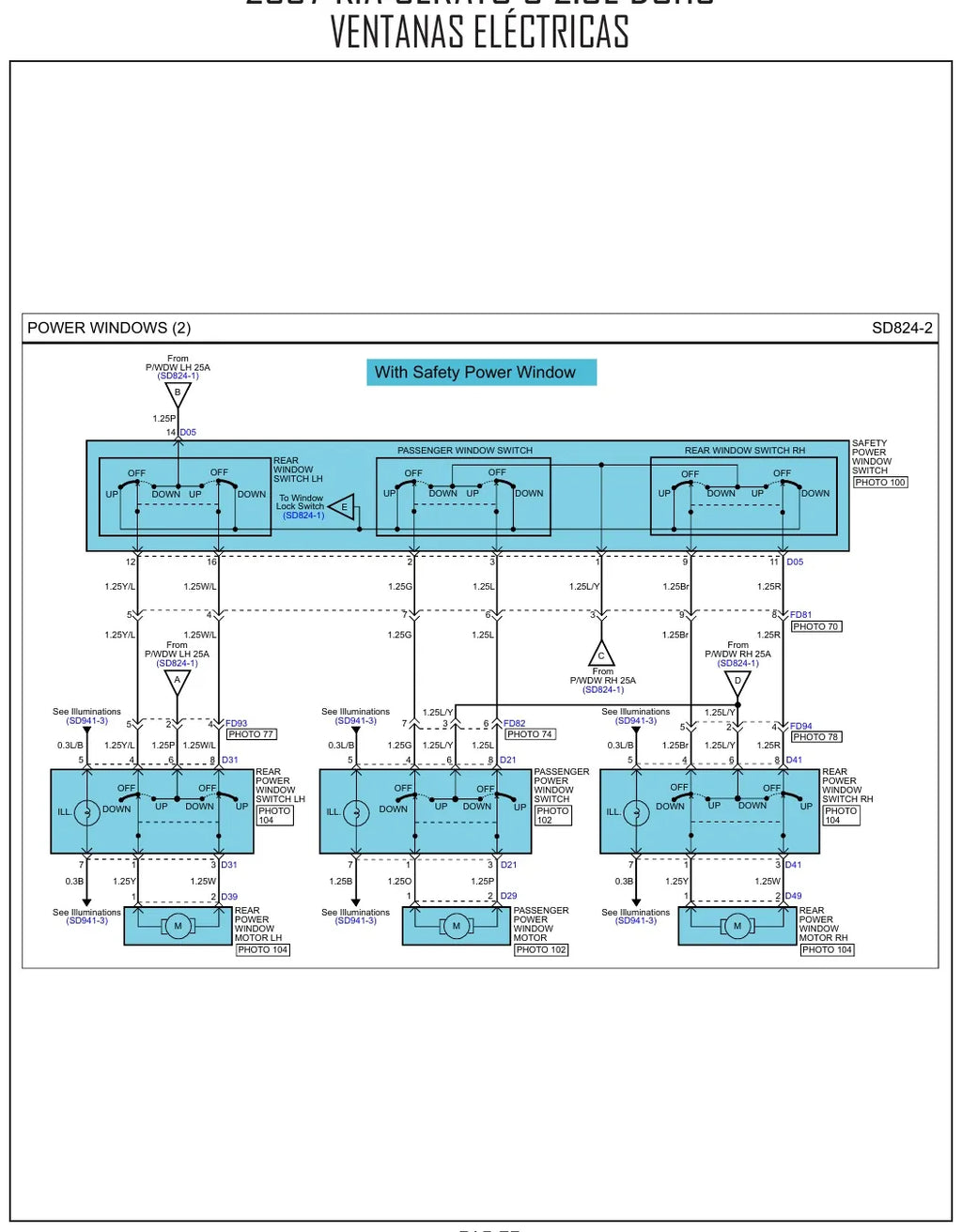

- Travas elétricas das portas em 3 pranchas, páginas 71 a 73, e vidros elétricos na página 74.
- Usa as referências internas de página do fabricante, do tipo SD100-3, SD110-7 e SD951-2.
- Instruções de serviço na própria prancha de fusíveis, como o uso do extrator de fusíveis do painel.
- 106 páginas, publicação DE00LF.
Circuitos e sistemas cobertos
- Controles do motor
- Sistema de partida e carga
- Freios antibloqueio (ABS)
- Air bag (SRS)
- Áudio
- Controle de cruzeiro
- Sistema de controle BCM
- Ventilação, aquecimento e ar-condicionado (automático e manual)
- Buzina e injetores
- Iluminação externa (faróis, neblina, nivelamento, ré, freio, lanternas, placa, setas e pisca-alerta)
- Luzes de cortesia e do porta-malas
- Distribuição de energia e de terra
- Fusíveis e relés
- Travas elétricas das portas e vidros elétricos
- Limpador e lavador traseiro e aquecedor de banco

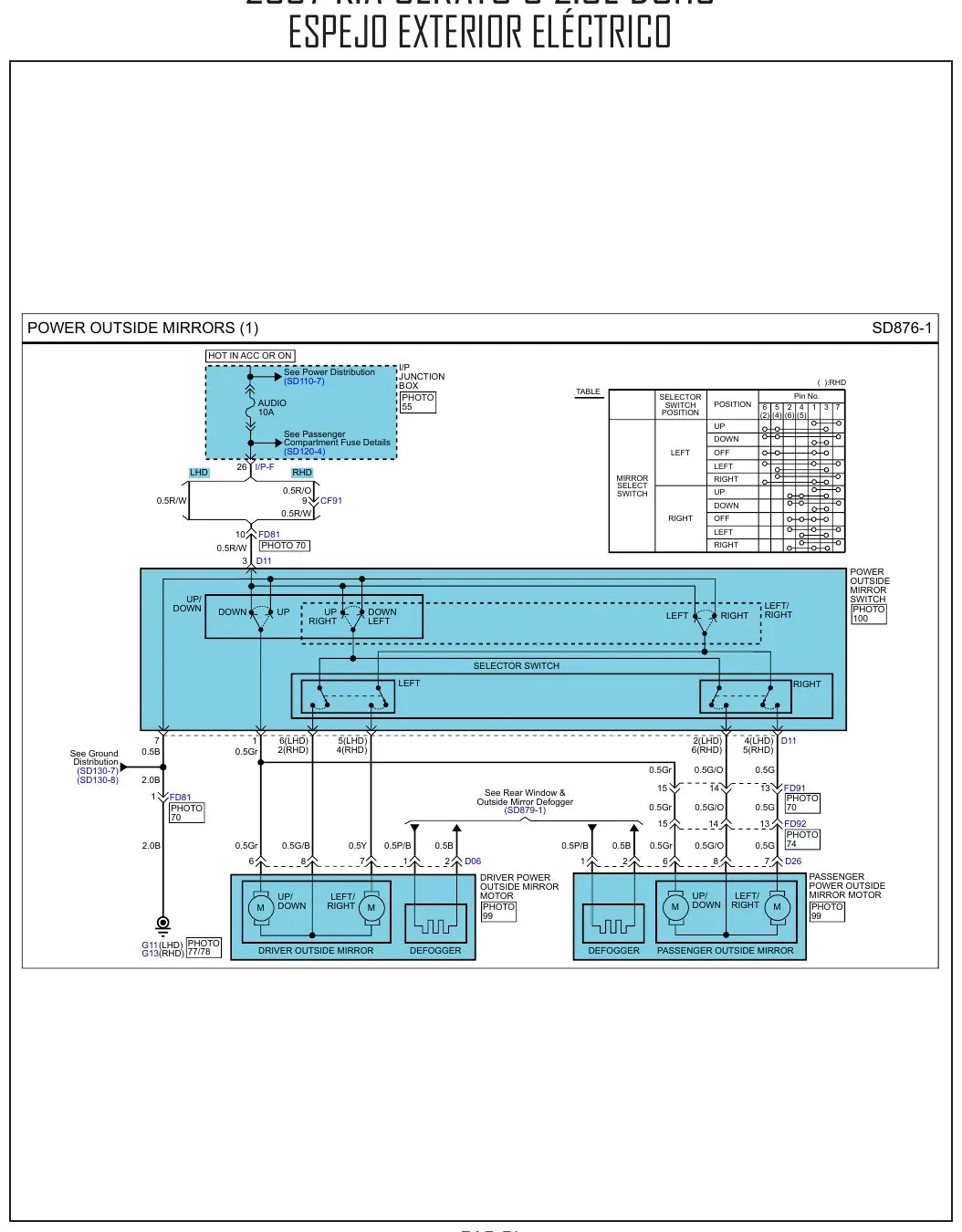

- Espelhos elétrico e eletrocrômico com bússola
Por que vale a pena
- A tabela de fusíveis com amperagem evita colocar fusível errado e queimar módulo.
- Todos os pontos de terra mapeados: aterramento ruim é a causa mais comum de defeito elétrico estranho.
- Achar o fio certo pela cor e pelo número, sem abrir o chicote no chute.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Kia e Hyundai.
- Oficina mecânica que faz elétrica de sedã coreano.
- Proprietário de Cerato que quer identificar fusível e circuito por conta própria.
Perguntas frequentes
Serve no meu Cerato 2007?
Serve no Cerato 2007 com motor 2.0L DOHC a gasolina, incluindo versões com ABS, air bag, controle de cruzeiro, ar-condicionado automático ou manual e banco aquecido.
Em que idioma está?
Os títulos das seções estão em espanhol e o texto dos desenhos em inglês. Cores de fio, amperagens e símbolos são universais.
Traz a caixa de fusíveis com as amperagens?
Traz. A tabela cobre as caixas de junção do compartimento do motor e do painel, com valores como ECU nº 1 de 10 A, STOP de 15 A e limpador dianteiro de 20 A.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, dá para salvar no celular, no tablet ou no computador da oficina.
