Descrição
O Diagrama Elétrico Jeep Patriot Limited é o documento técnico em PDF com 57 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Diagrama eletrico de fabrica do Jeep Patriot Limited 2007, padrao Mitchell com circuitos numerados (Fig)
- 57 paginas; texto do PDF com camada codificada, mas o OCR confirma o conteudo (ABS, sensores de roda, data link)
- Traz cores de fio, aterramentos, sensores e conexoes de rede tipicos do formato de fabrica
Especificações
- Marca: Jeep
- Modelo: Patriot Limited
- Documento: Diagrama Elétrico
- Páginas: 57
- Ano: 2007
- Idioma: Inglês
- Formato: PDF digital — download imediato
O que este diagrama elétrico traz (conteúdo real do arquivo)
- Sistema anti-travamento de freios (ABS) - circuito com sensores de velocidade das rodas e data link (confirmado por OCR)
- Ar-condicionado e climatizacao
- Modulos de controle da carroceria (Body Control Modules)
- Sistema de carga (charging) e partida

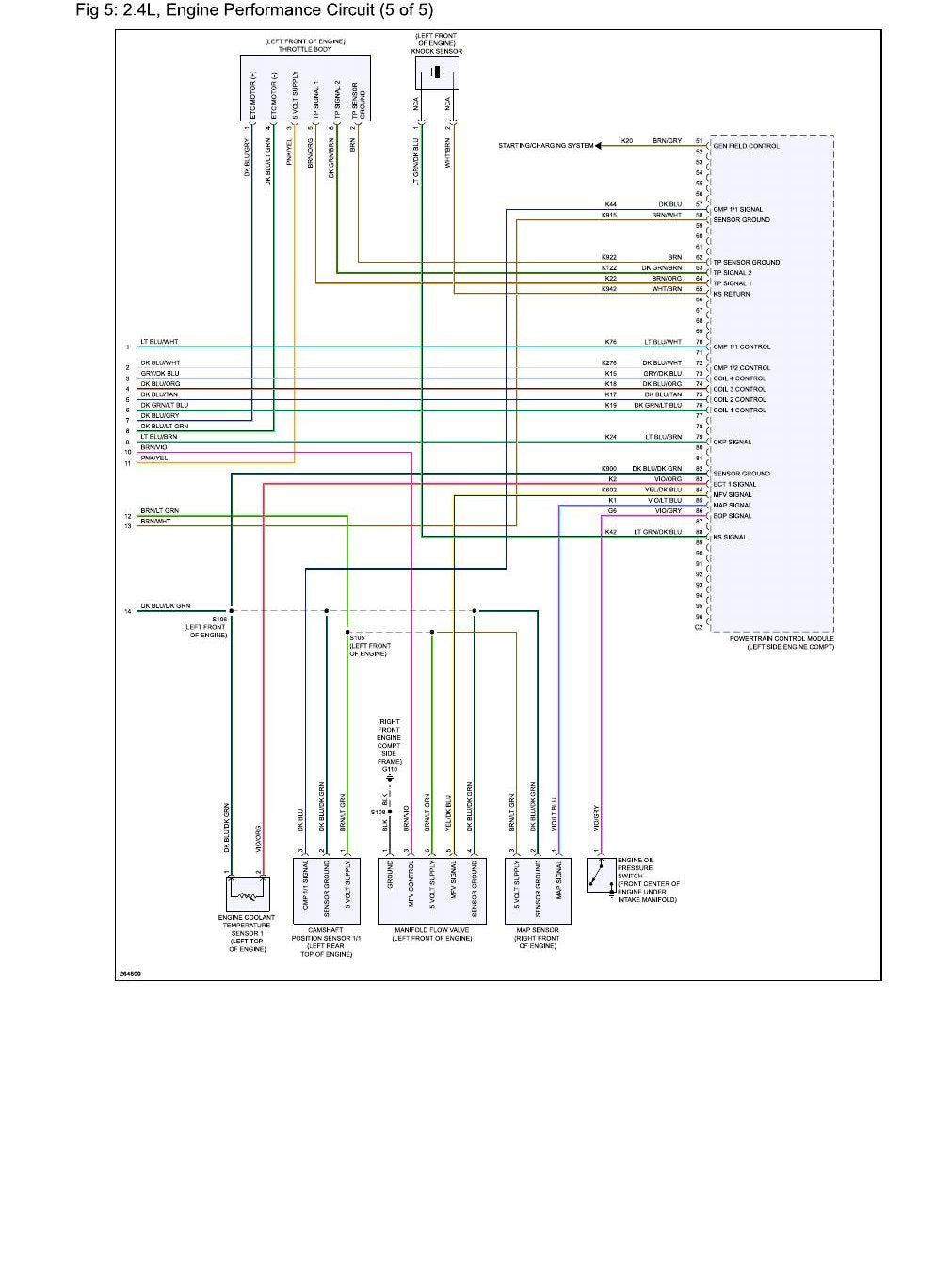

- Controles do motor e sistema de combustivel
- Farois, luzes exteriores e interiores
- Travas de portas e sistema antifurto
- Cluster de instrumentos e linhas de dados

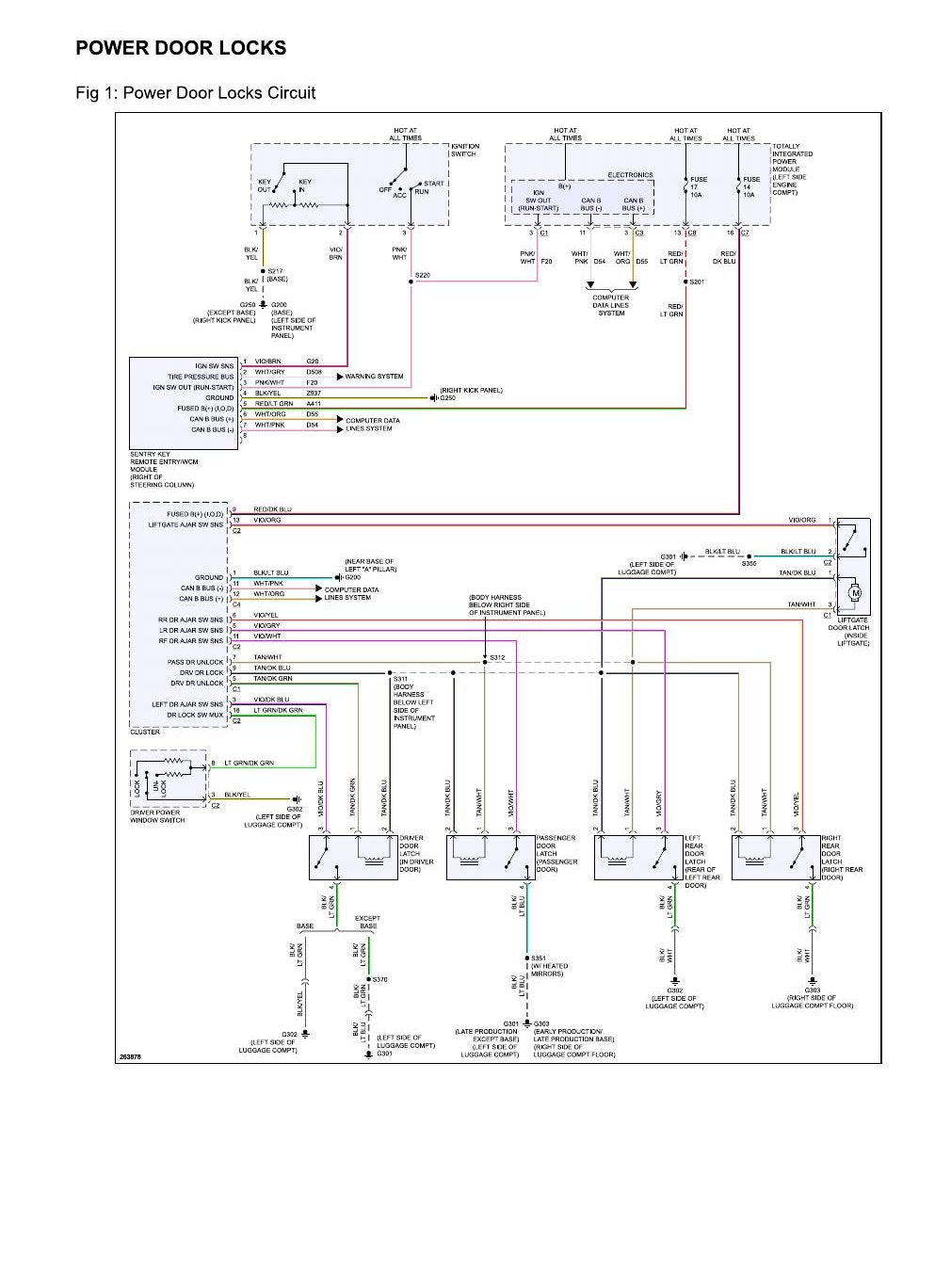

- Vidros e travas eletricas
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Mecanicos e eletricistas automotivos, oficinas Jeep/Chrysler e diagnostico que trabalham com Jeep Patriot Limited e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Jeep Patriot Limited.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
