Descrição
O Diagrama Elétrico Jeep Compass Altitude 2.4L é o documento técnico em PDF com 111 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Diagrama de circuitos por sistema do Jeep Compass Altitude 2.4L com caixa de transferência e tração
- Cobre ADAS (Blind Spot, Parking), entrada passiva, porta-malas elétrico e telemática
- Inclui A/C automático e manual, freio de estacionamento eletrônico e reboque

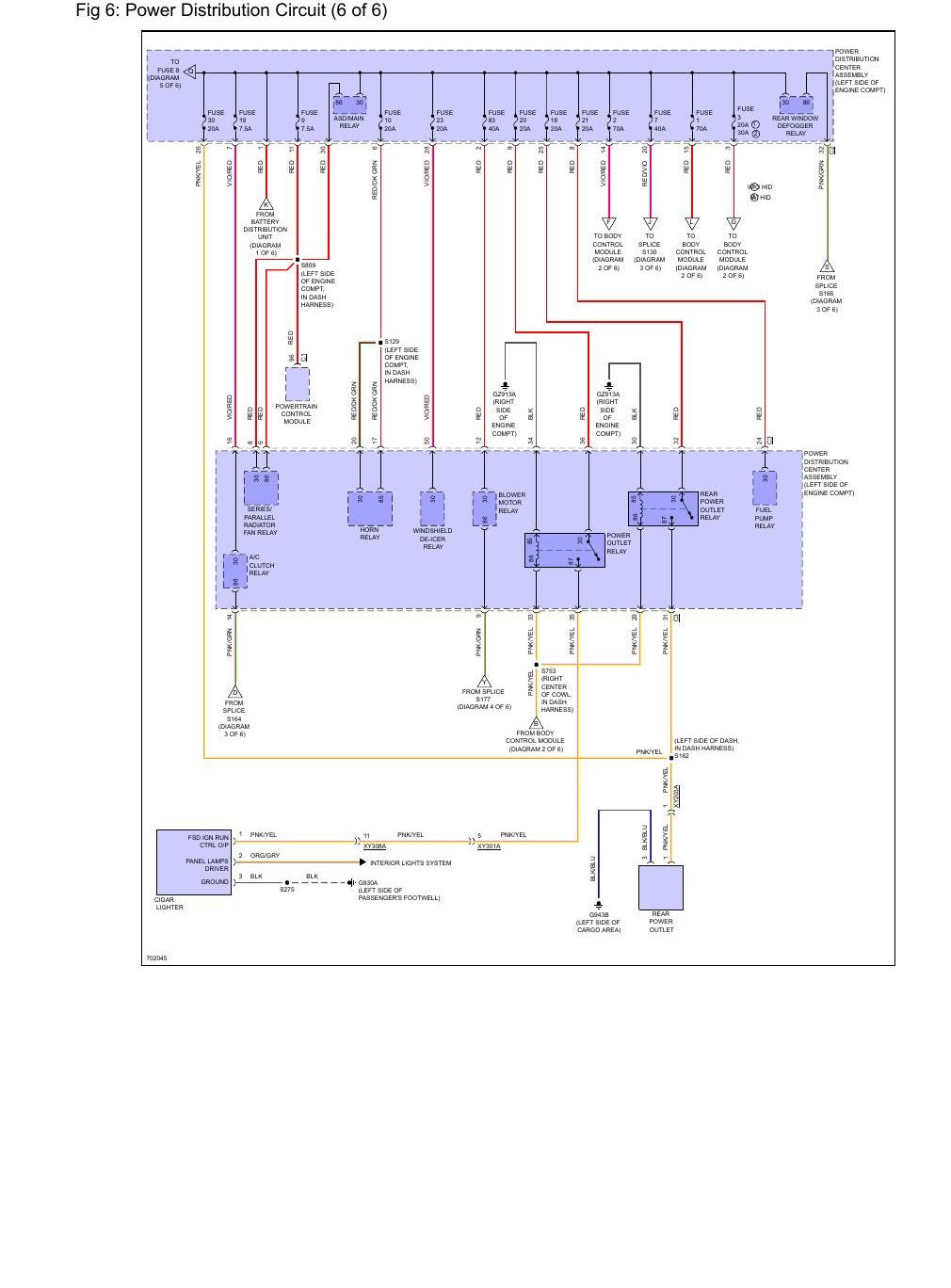

- Distribuição de energia, aterramento e linhas de dados do computador completas
Especificações
- Marca: Jeep
- Modelo: Compass Altitude 2.4L
- Documento: Diagrama Elétrico
- Páginas: 111
- Ano: 2020
- Idioma: Inglês
- Formato: PDF digital — download imediato
O que este diagrama elétrico traz (conteúdo real do arquivo)
- Desempenho do motor 2.4L (Engine Performance) e sistema de arrefecimento (Cooling Fan)
- Circuito de partida (Starting), carga (Charging) e transmissão automática (A-T)
- Caixa de transferência (Transfer Case) e tração
- Freios ABS e liberação do freio de estacionamento (Park Brake Release)
- Airbags / restrição suplementar (Supplemental Restraints)
- Módulos de carroceria (Body Control Modules) e linhas de dados do computador
- Ar condicionado automático e manual e desembaçadores

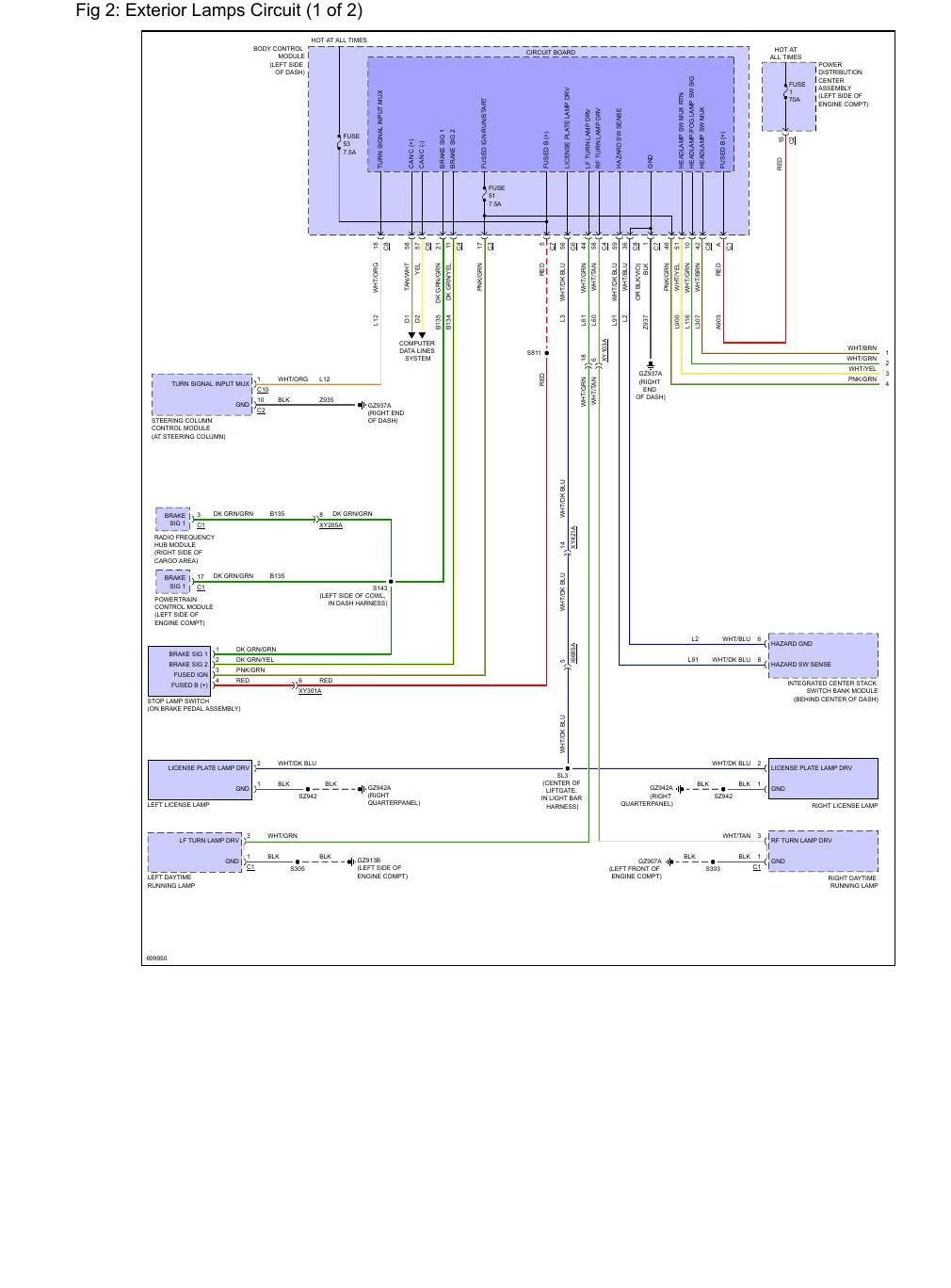

- Faróis, iluminação externa, interna e console superior
- Vidros, travas, teto solar, porta-malas elétrico (Power Liftgate) e espelhos com memória
- ADAS: Blind Spot Monitoring, Parking Assistant e câmera de ré
- Entrada passiva (Passive Entry), entrada forçada e telemática (Telematics)
- Rádio, navegação, reboque, bancos elétricos/aquecidos e distribuição de energia/massa
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para auto elétrico e mecânico de SUV que trabalham com Jeep Compass Altitude 2.4L e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Jeep Compass Altitude 2.4L.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
