Diagrama elétrico do Hyundai Kona 2019 em 139 páginas, no padrão de oficina norte-americana. Emitido para a versão Ultimate 1.6L, ele traz os 7 diagramas de desempenho do motor 2.0L, ou seja, atende as duas motorizações do ano. O ar-condicionado automático vem em 4 pranchas e o manual em 3, e toda a distribuição de energia sai da central IGPM, no lado esquerdo do painel.
Aplicação — serve em quê
- Hyundai Kona Ultimate 2019 motor 1.6L
- Hyundai Kona 2019 motor 2.0L
- Kona 2019 com ar-condicionado automático
- Kona 2019 com ar-condicionado manual
- Kona 2019 com teto solar elétrico
- Kona 2019 com áudio e navegação GPS, SXM e AM/FM
Destaques deste material
- Os 7 diagramas de desempenho do motor 2.0L, com o gerenciamento eletrônico e os sensores.
- Ar-condicionado automático em 4 pranchas e ar-condicionado manual em 3 pranchas.
- Central de distribuição IGPM detalhada, com os blocos PCB e o circuito de corrente de fuga.
- Iluminação do painel de instrumentos em 3 pranchas, mais o quadro de instrumentos.
- Barramentos identificados como HOT AT ALL TIMES e HOT IN ON OR START, para saber o que continua alimentado com a chave desligada.
- Faróis, luzes diurnas, teto solar, áudio e navegação com GPS, SXM e rádio AM/FM.
- Caixa de fusíveis e relés, circuitos de ignição, módulo de freio e sensor de temperatura do líquido de arrefecimento.
Circuitos e sistemas cobertos
- Ar-condicionado automático
- Ar-condicionado manual
- Desempenho do motor 2.0L (gerenciamento eletrônico)
- Iluminação do painel de instrumentos
- Quadro de instrumentos (instrument cluster)
- Teto solar / teto elétrico

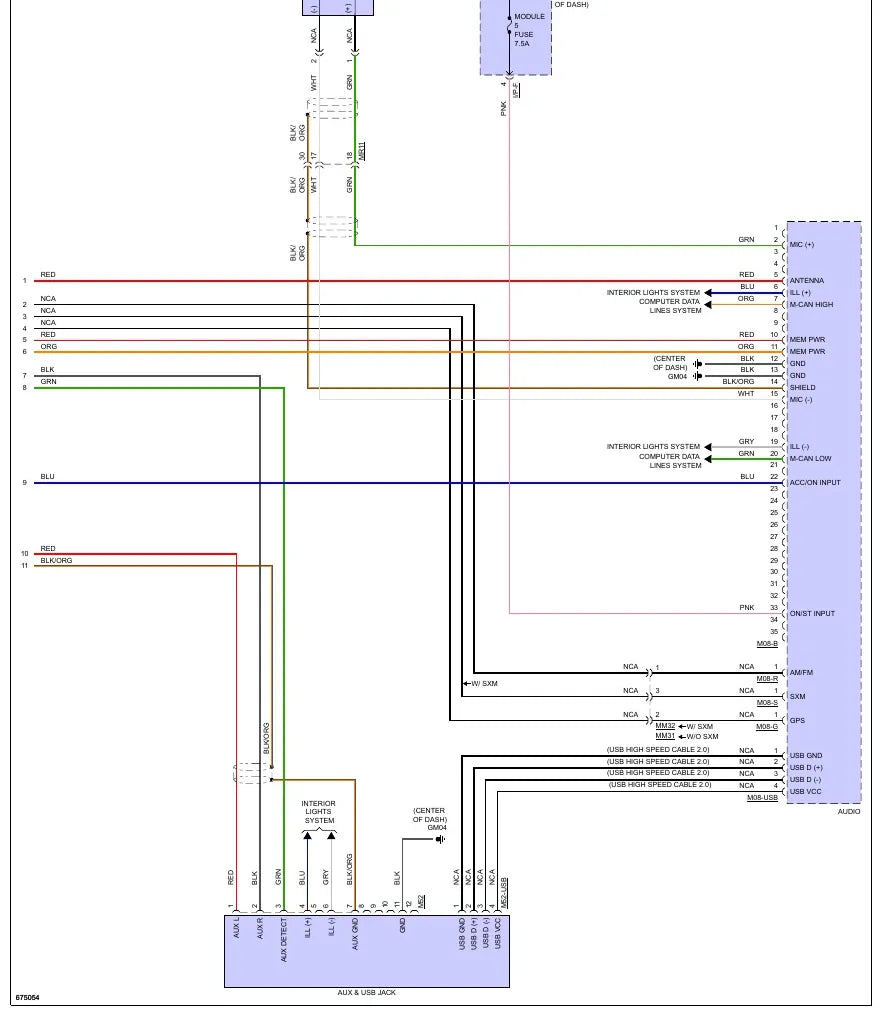

- Áudio e navegação (GPS, SXM, AM/FM)

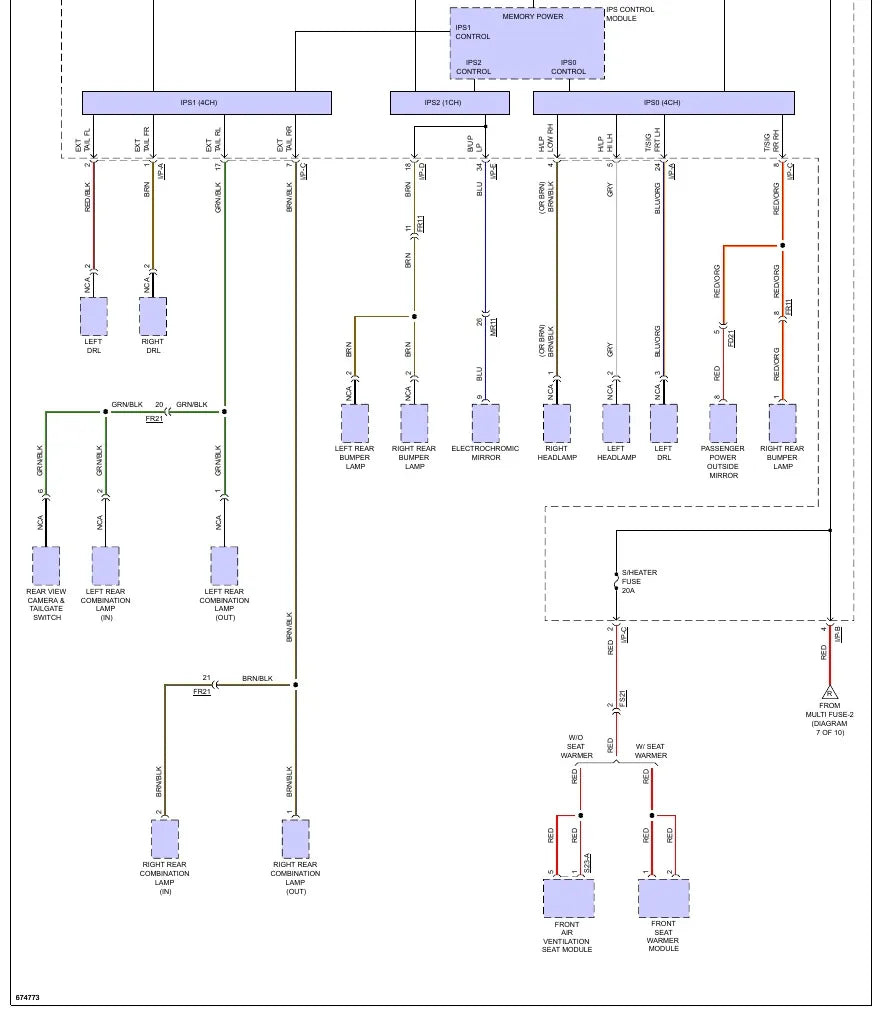

- Luzes diurnas (DRL) e luzes dianteiras esquerda e direita
- Distribuição de energia pelo IGPM (lado esquerdo do painel)
- Circuitos de ignição
- Sensor de temperatura do líquido de arrefecimento e sensores do motor
- Módulo de freio
- Caixa de fusíveis e relés
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- Mostra onde cada componente e cada conector fica no veículo, o que economiza hora de bancada.
- Caixa de fusíveis, relés e aterramentos mapeados, para separar falha de alimentação de defeito de módulo.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Hyundai e precisa do desenho do circuito na mão.
- Oficina de diagnóstico que trabalha com Kona 1.6L e 2.0L.
- Instalador de som, alarme e acessórios que precisa saber onde há 12 V permanente.
- Proprietário que quer entender o defeito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Kona 2019?
Serve. O material é emitido para o Kona Ultimate 2019 1.6L e traz também os 7 diagramas de desempenho do motor 2.0L, cobrindo as duas motorizações do ano.
Em que idioma está?
Em inglês. Os desenhos, os números de pino e as cores de fio são universais, e os nomes de sistema seguem o mesmo padrão que aparece no scanner.
Traz a caixa de fusíveis e a distribuição de energia?
Traz. A central IGPM, no lado esquerdo do painel, vem com os blocos PCB, o circuito de corrente de fuga e os barramentos HOT AT ALL TIMES e HOT IN ON OR START.
Como recebo o arquivo?
O link do PDF chega no seu e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre, para baixar quantas vezes precisar.
