Descrição
O Diagrama Elétrico Hyundai Ioniq Hybrid SEL 1.6L é o documento técnico em PDF com 320 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Cobre as tres versoes eletrificadas: Hybrid, Plug-In Hybrid e Electric
- Formato ALLDATA figura a figura com fusiveis, reles e cores de fio
- Detalha o Hybrid Control Circuit e as redes de dados do carro
Especificações
- Marca: Hyundai
- Modelo: Ioniq Hybrid SEL 1.6L
- Documento: Diagrama Elétrico
- Páginas: 320
- Ano: 2019
- Idioma: Inglês
- Formato: PDF digital — download imediato
O que este diagrama elétrico traz (conteúdo real do arquivo)

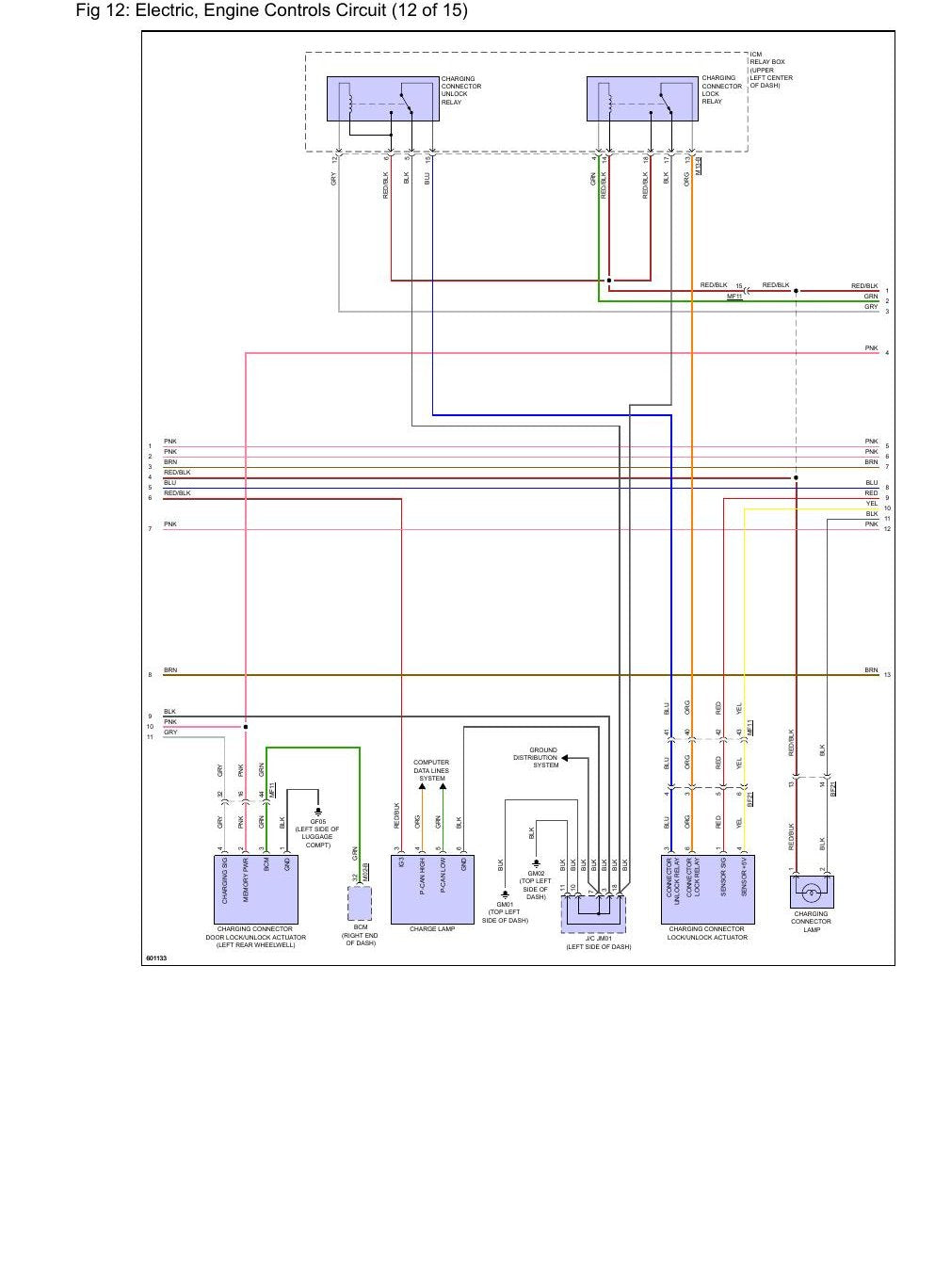

- Power Distribution e Ground Distribution (Hybrid, Plug-In Hybrid e Electric)
- Computer Data Lines (redes de comunicacao CAN)
- 1.6L Hybrid/Plug-In: Engine Controls e MFI Control Circuit
- Hybrid Control Circuit (controle do sistema hibrido)
- Automatic A/C (ar condicionado automatico)
- Exterior Lamps e Headlamps (com e sem HID)
- Instrument Cluster e Instrument Illumination
- Transmission Circuit
- Anti-Lock Brakes (ABS)
- Supplemental Restraints (airbags)
- Cruise Control
- Power Windows (com/sem IMS), Power Door Locks e Power/Memory Mirrors
- Radio e Navigation (com/sem navegacao e display)
- Immobilizer com Smart Key, Wiper/Washer, Parking Assistant e Seat Ventilation
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Mecanicos e eletricistas automotivos de veiculos hibridos / oficinas Hyundai que trabalham com Hyundai Ioniq Hybrid SEL 1.6L e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Hyundai Ioniq Hybrid SEL 1.6L.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
