Diagrama elétrico da Ford Transit 250 V6 3.5L Turbo 2018, com 87 páginas em PDF. Transit 250 é a designação do mercado norte-americano: é a van vendida nos Estados Unidos, não a Transit comercializada no Brasil com outra nomenclatura. Traz a tabela completa de fusíveis do BCM, do F1 ao F14, e os controles do motor em seis páginas (2 a 7). Publicação DE00LF, em inglês.
Aplicação — serve em quê
- Ford Transit 250 norte-americana 2018 V6 3.5L Turbo
- Transit 250 2018 com ar-condicionado manual e A/C traseiro auxiliar
- Transit 250 2018 com rádio SYNC de tela sensível ao toque
- Transit 250 2018 com ABS e air bag
- Transit 250 2018 com módulo de assistência de estacionamento (PAM)
- Transit 250 2018 com adaptador de reboque e espelhos elétricos
Destaques deste material
- Tabela completa de fusíveis do BCM: F1 15 A trava da porta do passageiro, F2 15 A trava do motorista, F3 15 A interruptor de ignição, F4 5 A módulo de assistência de estacionamento e F5 5 A autolamp e sensor de chuva.
- Fusível F13 de 15 A alimenta DLC, ADLC e módulo de telemática; o F14 de 25 A alimenta os espelhos externos.

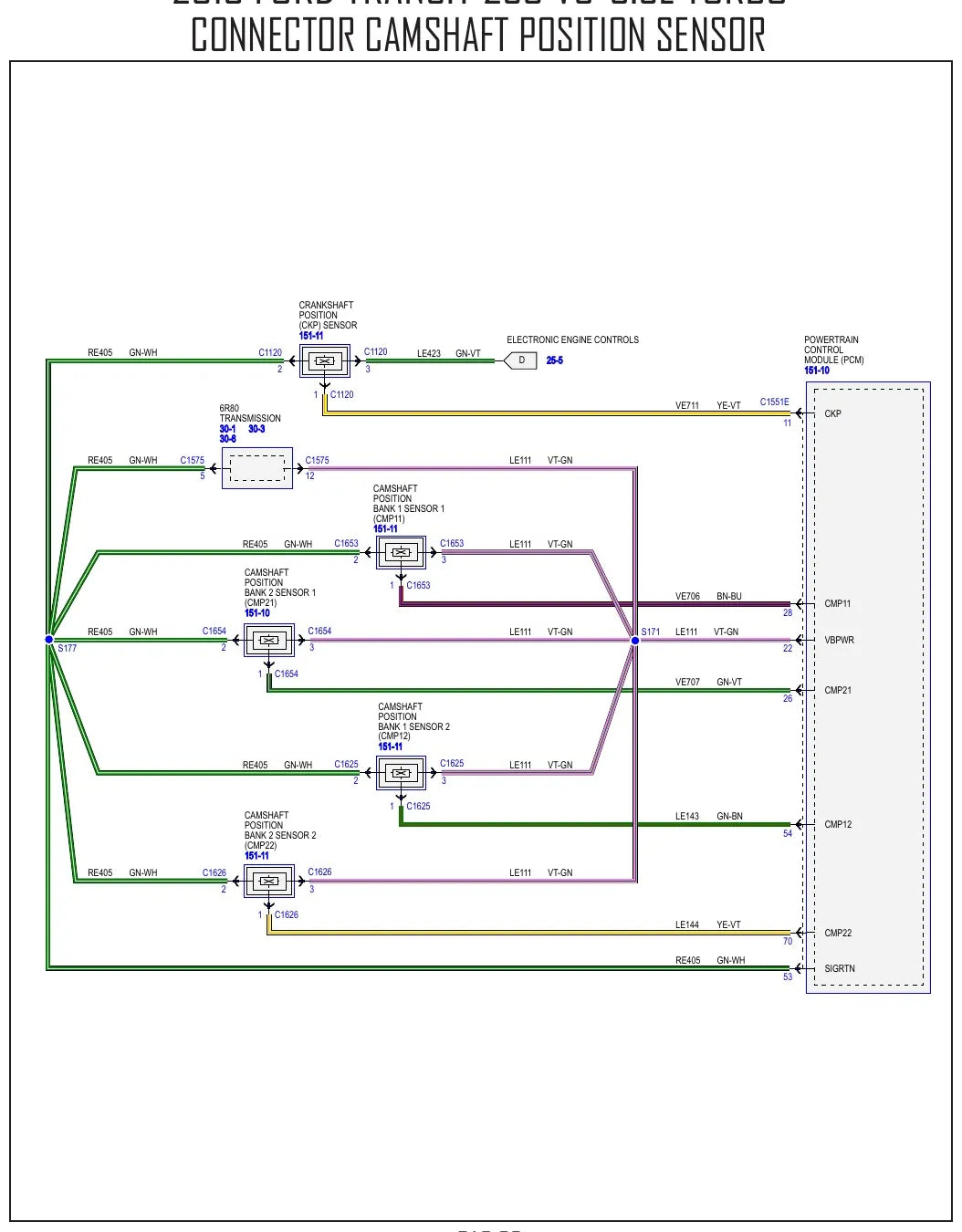

- Controles do motor em seis páginas seguidas (2 a 7).
- Circuito de ar-condicionado traseiro auxiliar na página 48, além do A/C manual.
- Rádio SYNC com tela sensível ao toque em quatro páginas seguidas.

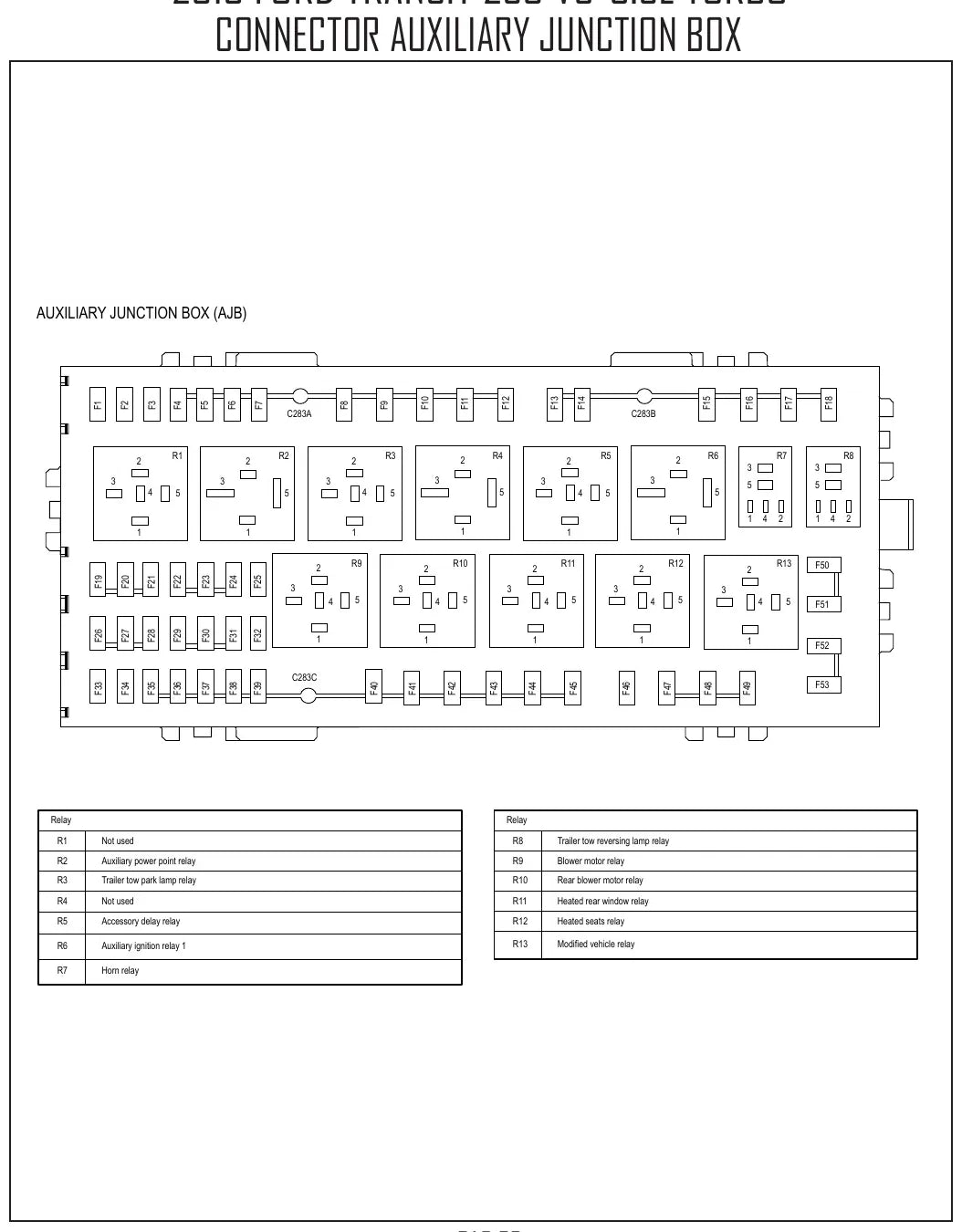

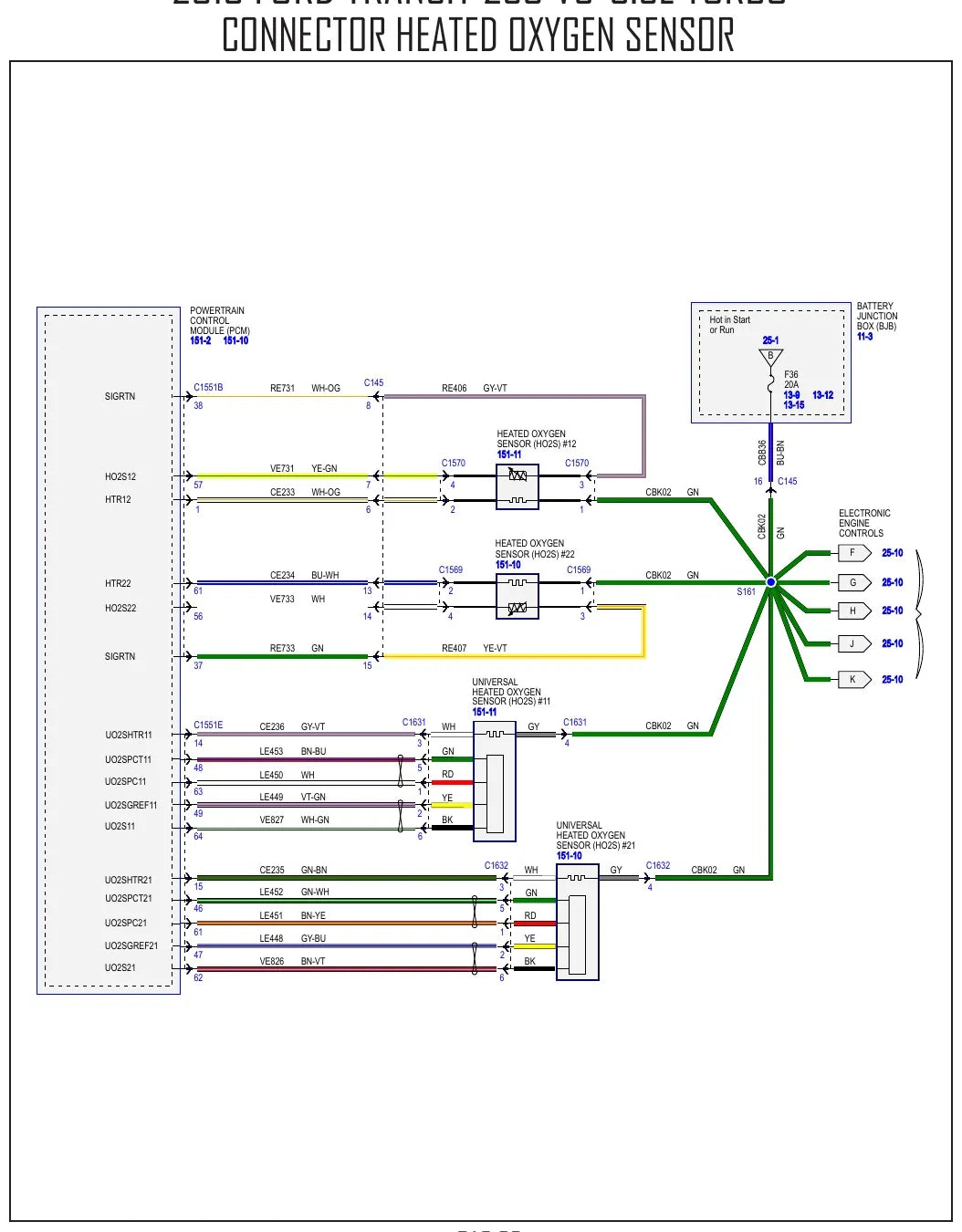

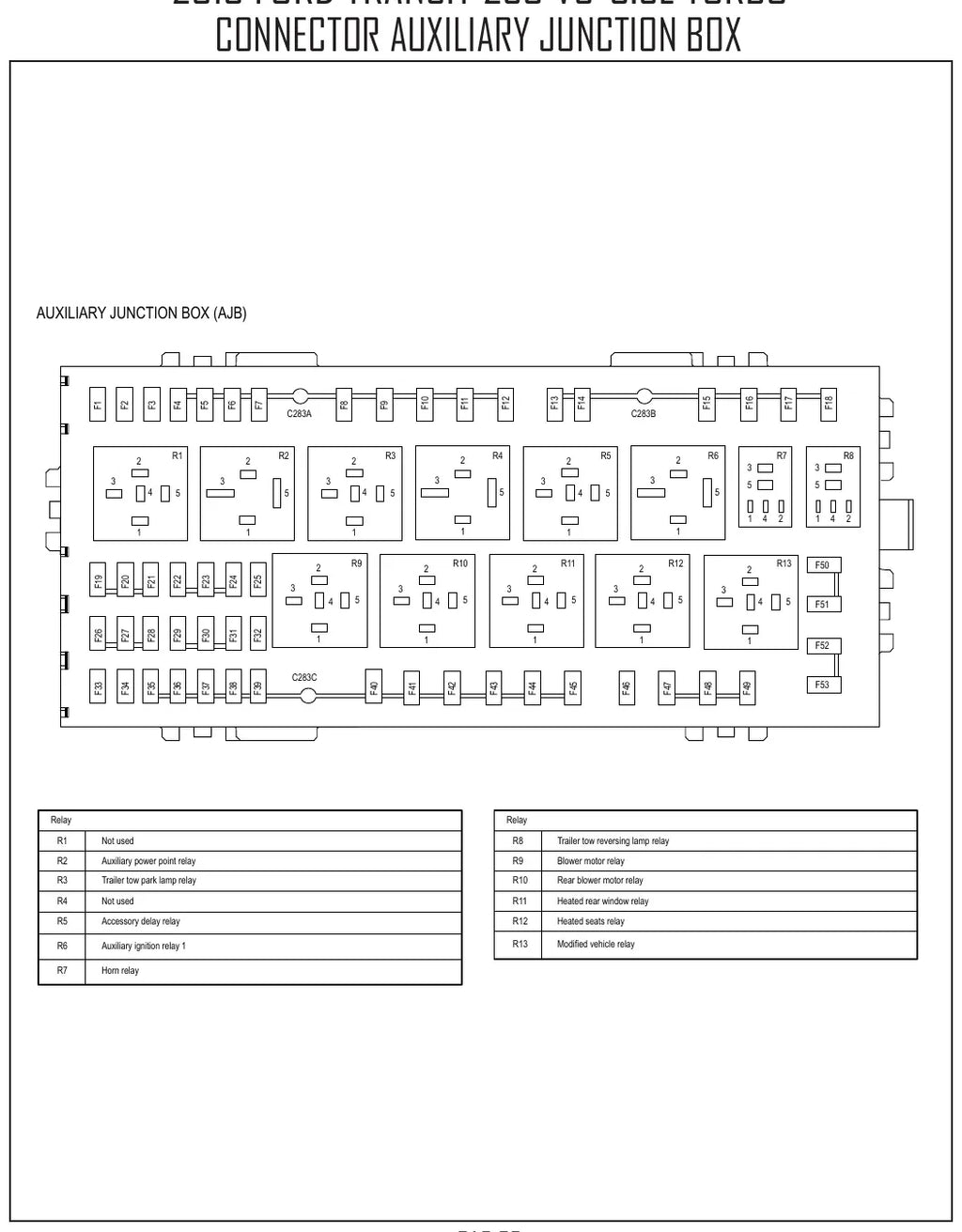

- Seção de conectores cobre painel auxiliar de fusíveis, caixa de junção auxiliar (AJB), caixa de junção da bateria (BJB) de alta corrente, bobina, sonda lambda, injetor, sensor IAT, DLC e interruptor do pedal de freio.
- BCM, linhas de dados, ABS, faróis, vidros, espelhos eletrocrômicos e air bag em circuitos próprios.
Circuitos e sistemas cobertos
- Controles do motor (ECM)
- Partida e carga
- Módulo do computador de carroceria (BCM)
- Linhas de dados do computador
- Iluminação externa, lanternas de ré e adaptador de reboque
- Faróis
- Painel de instrumentos
- Iluminação interna e do painel
- Espelhos elétricos e eletrocrômico
- Vidros elétricos
- Bloqueio de câmbio e transmissão
- Sistema de som e rádio SYNC com tela sensível ao toque
- Air bag
- Ar-condicionado manual e A/C traseiro auxiliar
- Freios ABS
- Caixas de fusíveis e de junção (auxiliar, AJB e BJB)
Por que vale a pena
- Tabela de fusíveis do BCM item por item: você sabe qual fusível alimenta cada função antes de abrir o painel.
- Cor e número de cada circuito para achar o fio certo sem cortar chicote.
- Localização física das caixas AJB e BJB, o que encurta o serviço em van grande.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende vans e utilitários importados dos Estados Unidos.
- Oficina de frota que faz manutenção elétrica em Transit norte-americana.
- Instalador de rastreador, telemática e ar-condicionado traseiro em van.
- Proprietário ou transportador que quer diagnosticar antes de parar o veículo.
Perguntas frequentes
Serve na minha Transit 250 2018?
Serve na Ford Transit 250 2018 com motor V6 3.5L Turbo, do mercado norte-americano, com SYNC, ABS, air bag, A/C traseiro auxiliar e assistência de estacionamento.
Em que idioma está?
Os textos estão em inglês. Cores de fio, códigos de circuito e numeração de pinos são universais e você aplica direto na van.
Traz a tabela de fusíveis?
Traz. A tabela do BCM vai do F1 ao F14, com função e amperagem, como o F13 de 15 A do DLC e da telemática e o F14 de 25 A dos espelhos externos.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
