O Esquema Elétrico Ford Transit 2.2 Duratorq Puma é o documento técnico em PDF, com 174 páginas em português, para van / utilitário. Ele traz os diagramas de circuito, a identificação de conectores, pinagem, cores de fios, relés, fusíveis e pontos de massa. Entrega digital imediata e acesso vitalício.
Destaques deste material
- Cada condutor identificado por código, cor e bitola (ex.: SBP77D GY-RD, 0.50)
- Caixa de derivação central detalhada em variante sem alarme e com bateria integral
- Referências cruzadas entre folhas do esquema (FROM_PREFUSE_BOX, TO_STARTING SUBSYSTEM)
- Alimentação do interruptor de ignição pelo fusível F77 de 5 A a partir do barramento KL30
- Cobre as versões Transit Chassi, Furgão e Passageiros no mesmo documento
Circuitos e sistemas cobertos
- Sistema de ignição
- Caixa de derivação central (veículos sem alarme e com bateria integral)
- Caixa de pré-fusíveis e distribuição de energia
- Alimentação do interruptor de ignição
- Subsistema de partida
- Lógica de comando da segunda bateria
- Sistema de carga e baterias
- Pontos de massa e aterramento

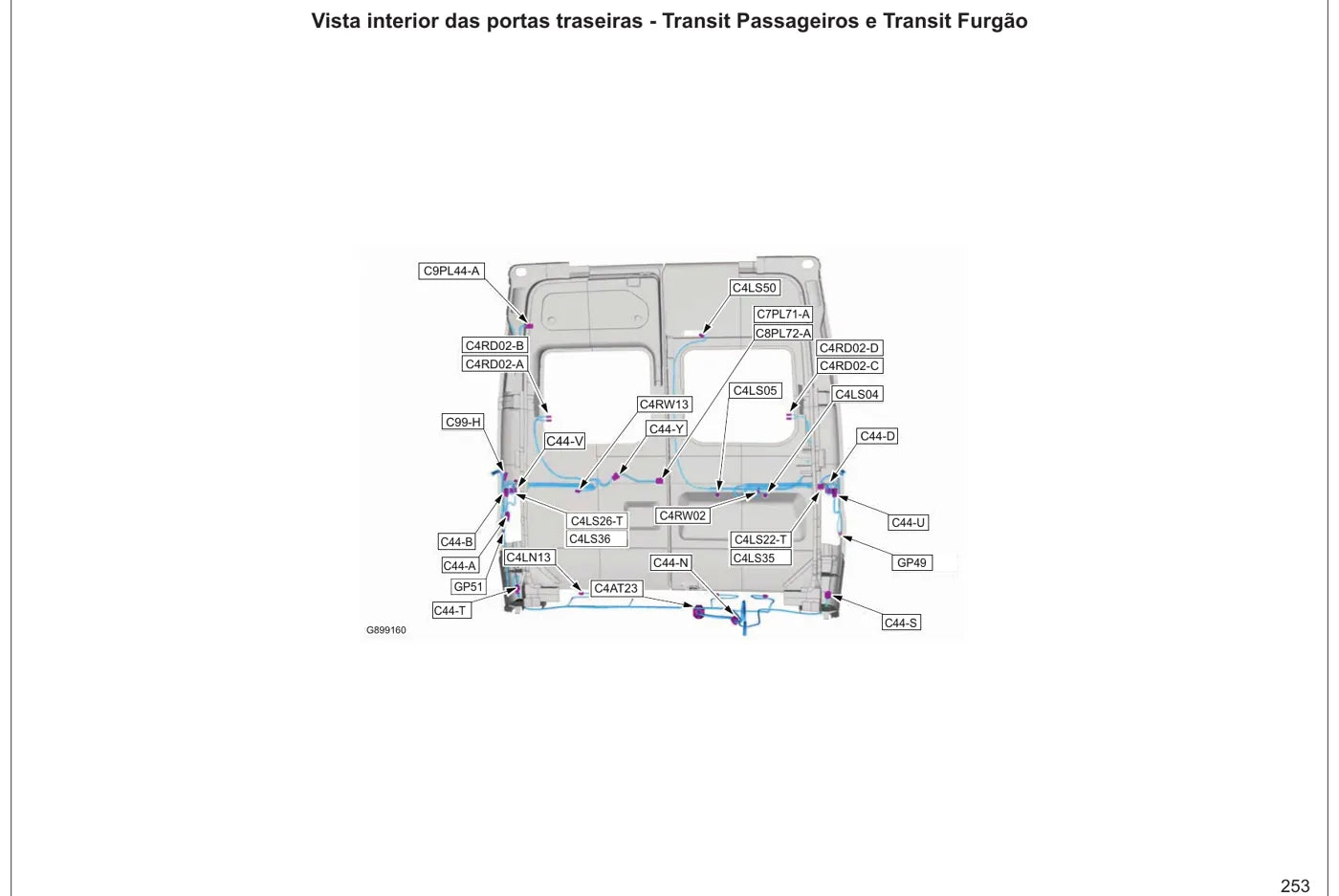

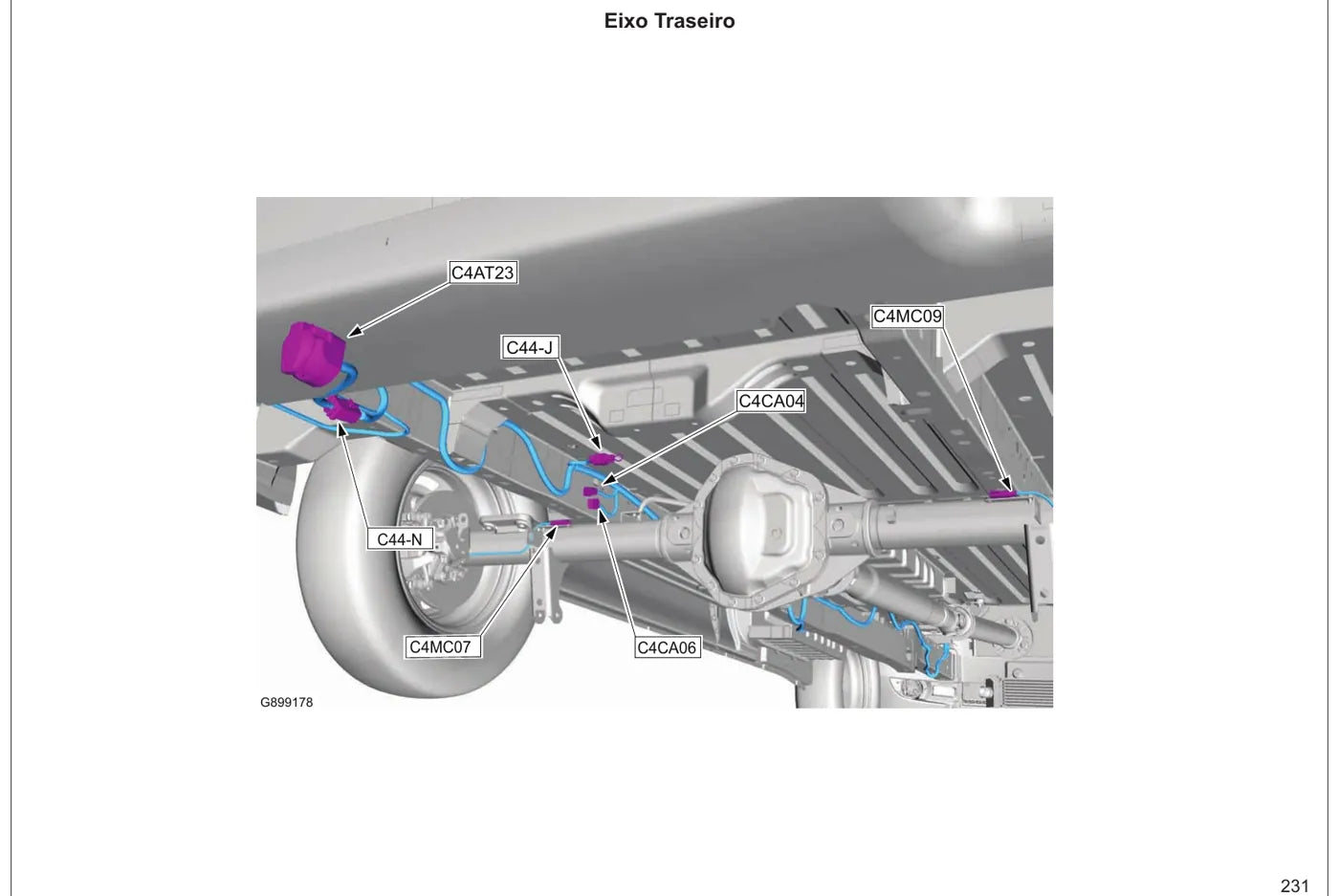

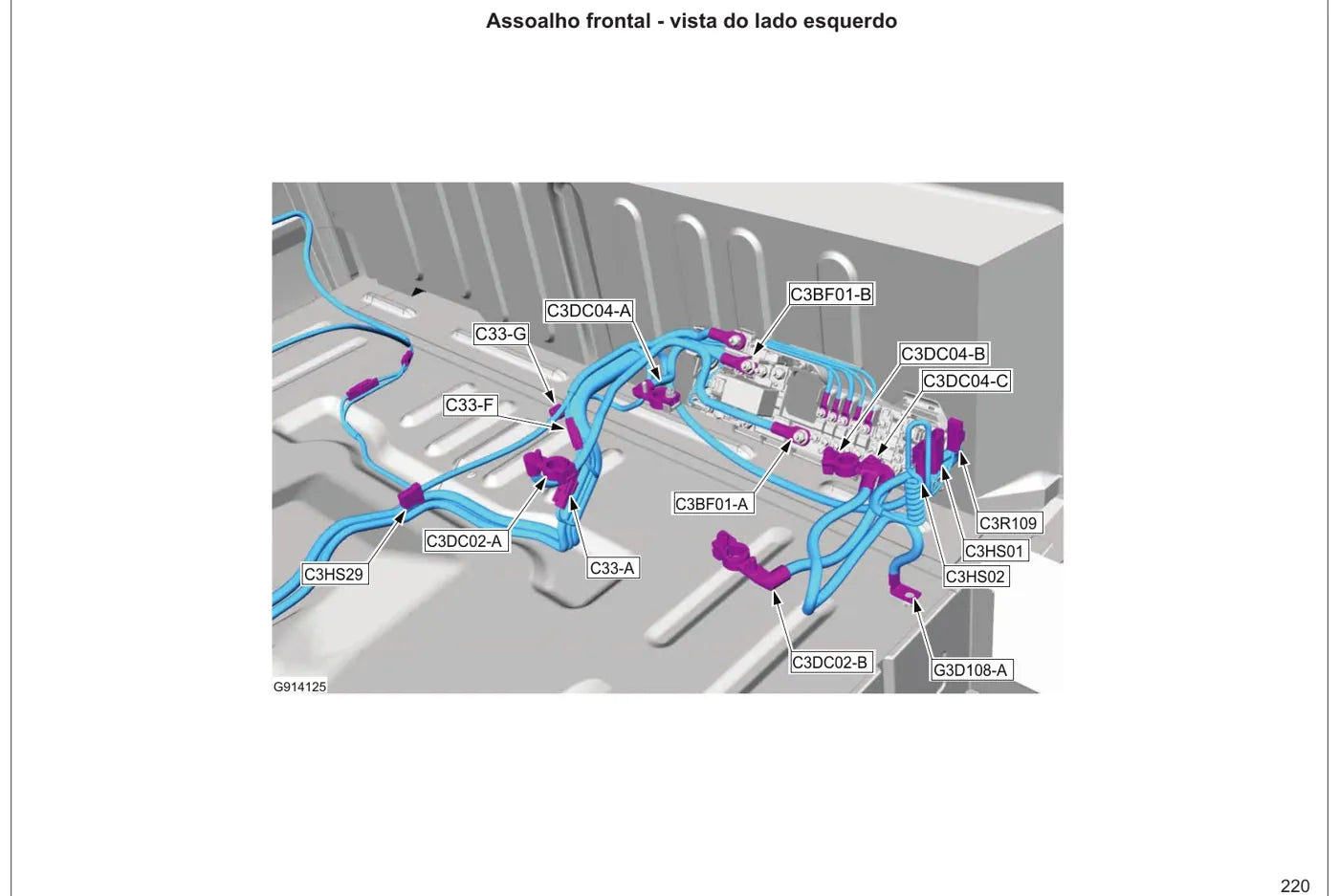

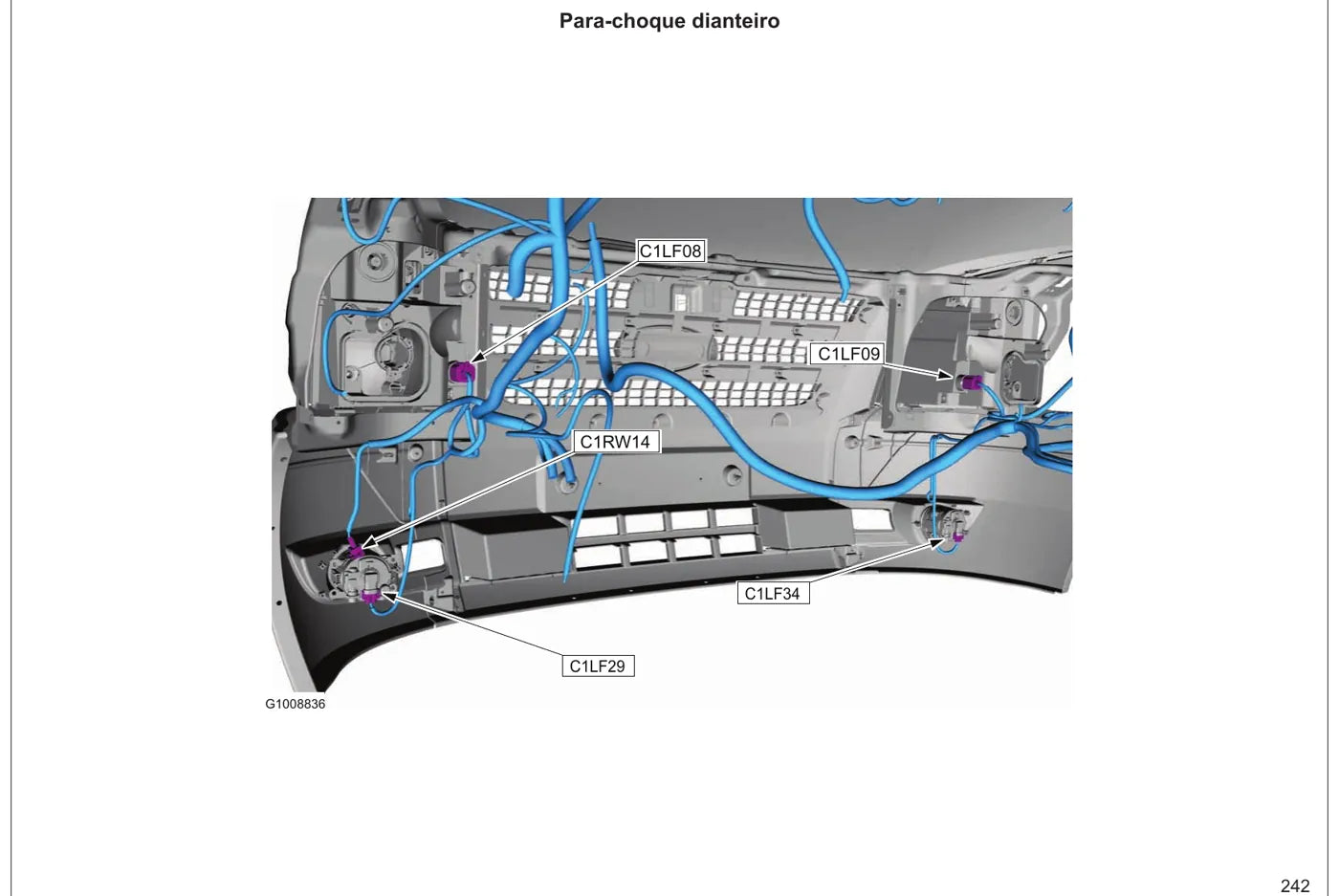

- Identificação de conectores e terminais
- Legenda de cores, códigos e bitolas dos fios
- Circuitos do módulo de controle do motor Duratorq
- Iluminação, instrumentos e acessórios
Por que vale a pena
- ✅ Diagramas completos de cada circuito, do fusível ao componente
- ✅ Identificação de conectores, pinagem e cores de fio
- ✅ Localização de relés, fusíveis e pontos de massa
- ✅ Acelera a caça a curto, circuito aberto e falha intermitente
Para quem é
Indicado para oficinas, mecânicos e eletricistas que trabalham com van / utilitário Ford, frotistas, compradores de peças e equipes de manutenção que precisam de informação de fábrica sobre o Transit 2.2 Duratorq Puma.
Perguntas frequentes
Serve para qual equipamento?
Ford Transit 2.2 Duratorq Puma — van / utilitário.
Qual o idioma e o tamanho?
Português, 174 páginas, em PDF.
Como recebo?
Entrega 100% digital: o PDF chega em minutos por e-mail ou WhatsApp após a confirmação do pagamento.
É o documento completo?
Sim, é o material integral, sem cortes.
