Diagrama elétrico do Ford Mustang V6 3.8L 2001, em espanhol, com 79 páginas. A pinagem do PCM vem em duas páginas, a 62 e a 63, e os controles do motor são divididos em três pranchas, da 58 à 60. A distribuição de energia começa na caixa de junção da bateria, em três páginas seguidas, e segue com energia 1/3 a 3/3 e terra 1/2 e 2/2. Este volume cobre a motorização V6 3.8L; a versão GT com motor V8 é publicação separada.
Aplicação — serve em quê
- Ford Mustang V6 3.8L 2001
- Mustang 2001 com câmbio automático (sensores de faixa TR e TR 2 e bloqueio de câmbio)
- Versões com freios ABS e controle de tração
- Versões com bancos elétricos, piloto automático e entrada sem chave
- Mustang 2001 com air bag e sistema antifurto
Destaques deste material
- Pinagem do PCM nas páginas 62 e 63 e controles do motor em três pranchas, da 58 à 60.
- Caixa de junção da bateria (BJB) e distribuição de energia em três páginas, mais energia 1/3 a 3/3 e terra 1/2 e 2/2.

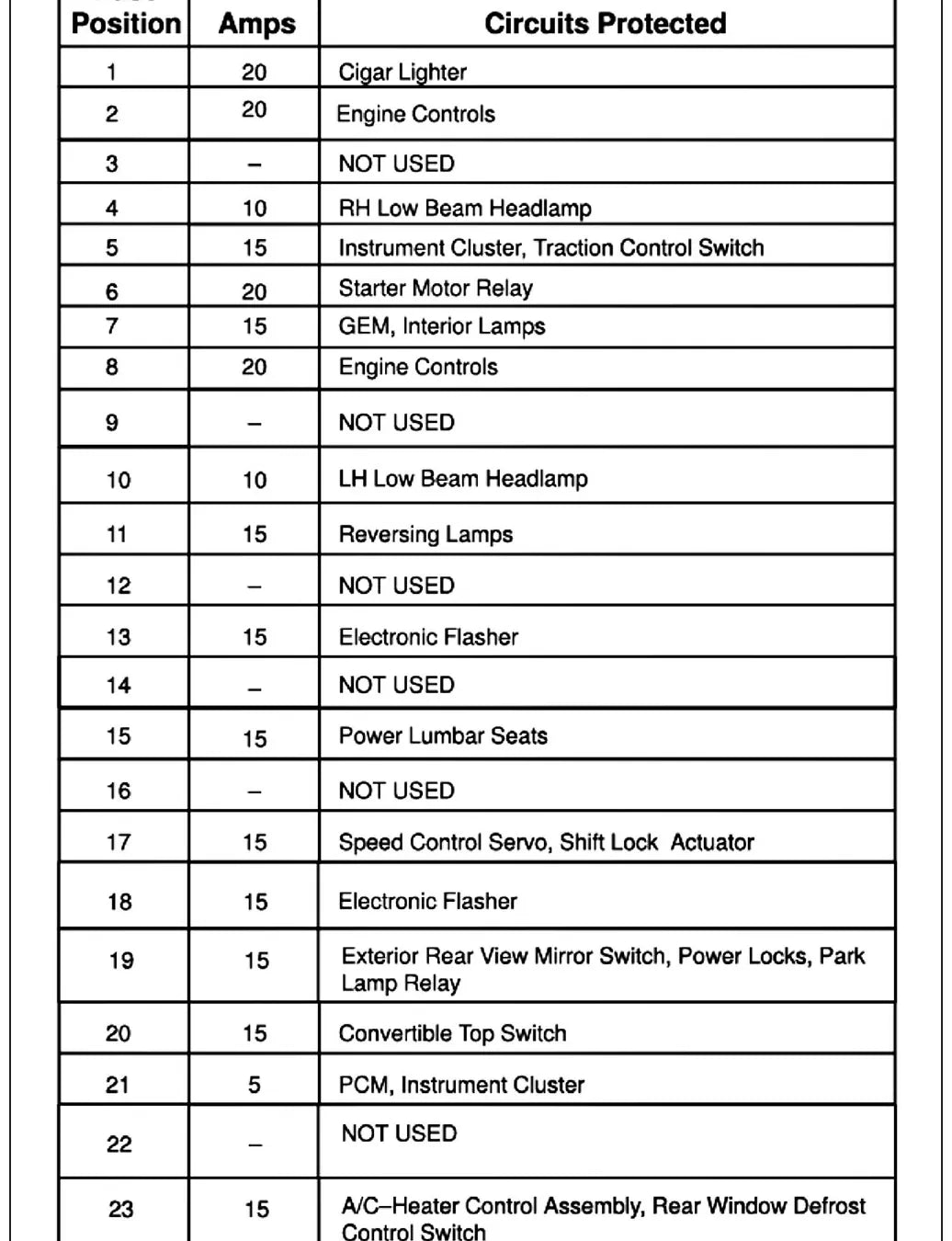

- Caixa de junção central (CJB) com o painel de fusíveis do compartimento de passageiros na página 21.
- Módulo controlador da bomba de combustível na página 41 e sensor de pressão do tanque na 42.
- Traz os dois sensores de faixa da transmissão digital (TR e TR 2), interruptor de controle de tração e interruptor de pressão do óleo do motor.
- Inclui válvula de controle de vapor, regulador de vácuo da EGR e controle das válvulas de admissão do coletor.
- 79 páginas com injetores, bomba de combustível, DLC, rede multiplex, air bag, som, faróis e limpador.
Circuitos e sistemas cobertos

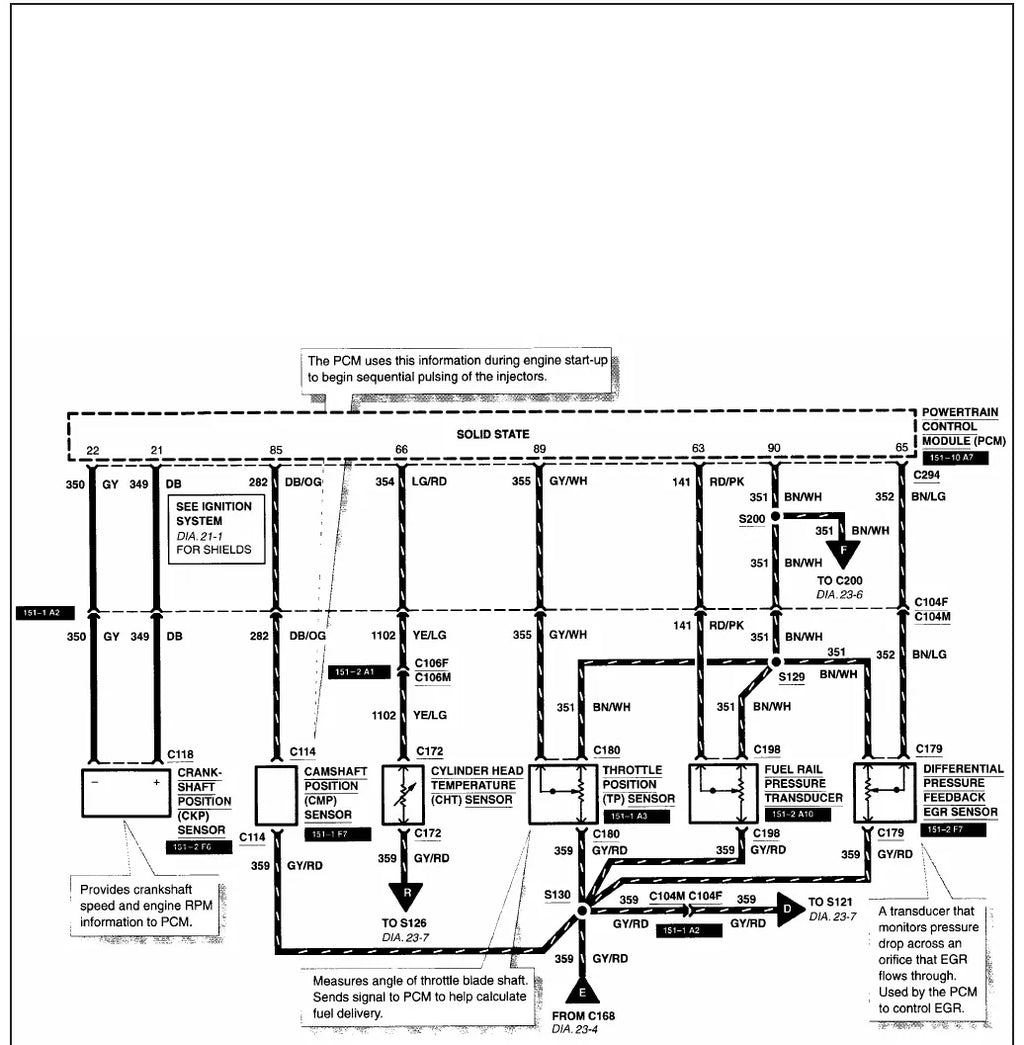

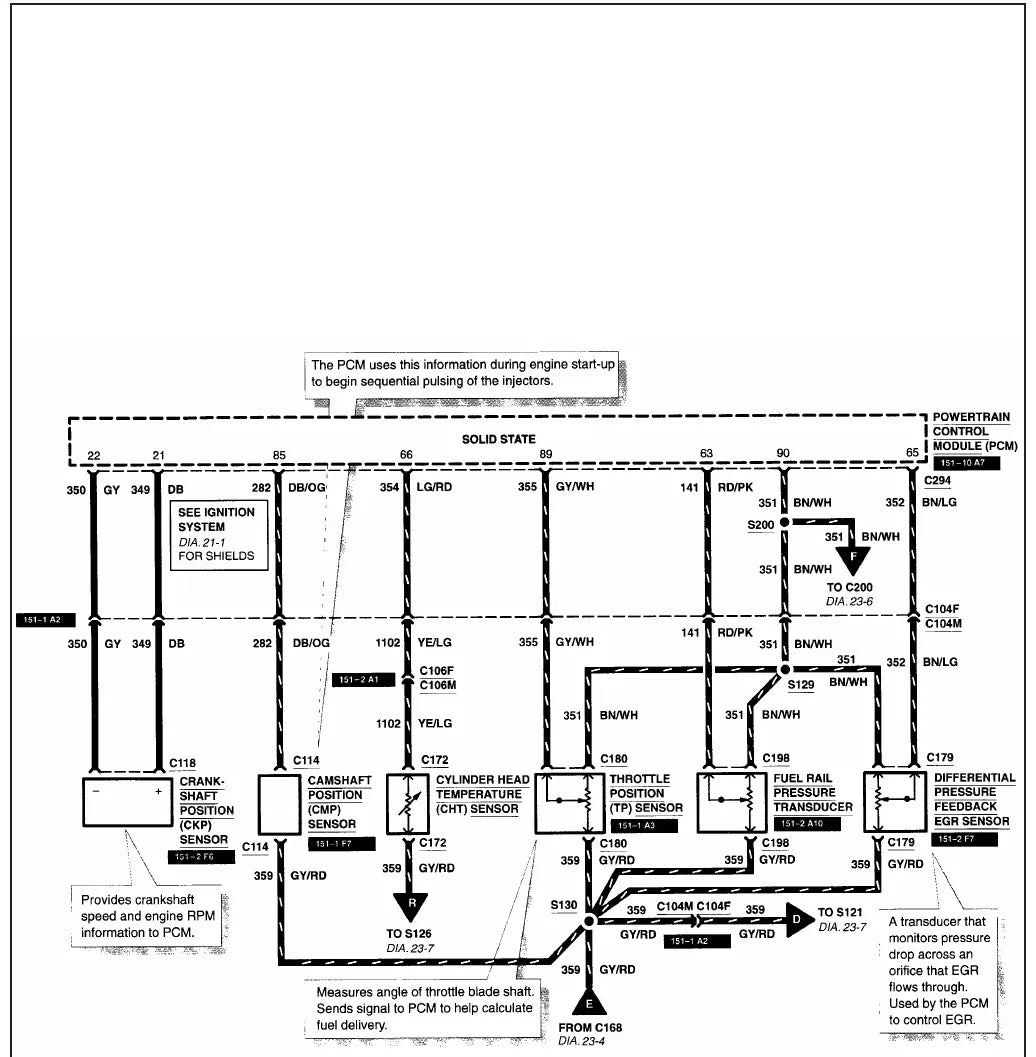

- Controles do motor em três partes e pinagem do PCM
- Partida e carga

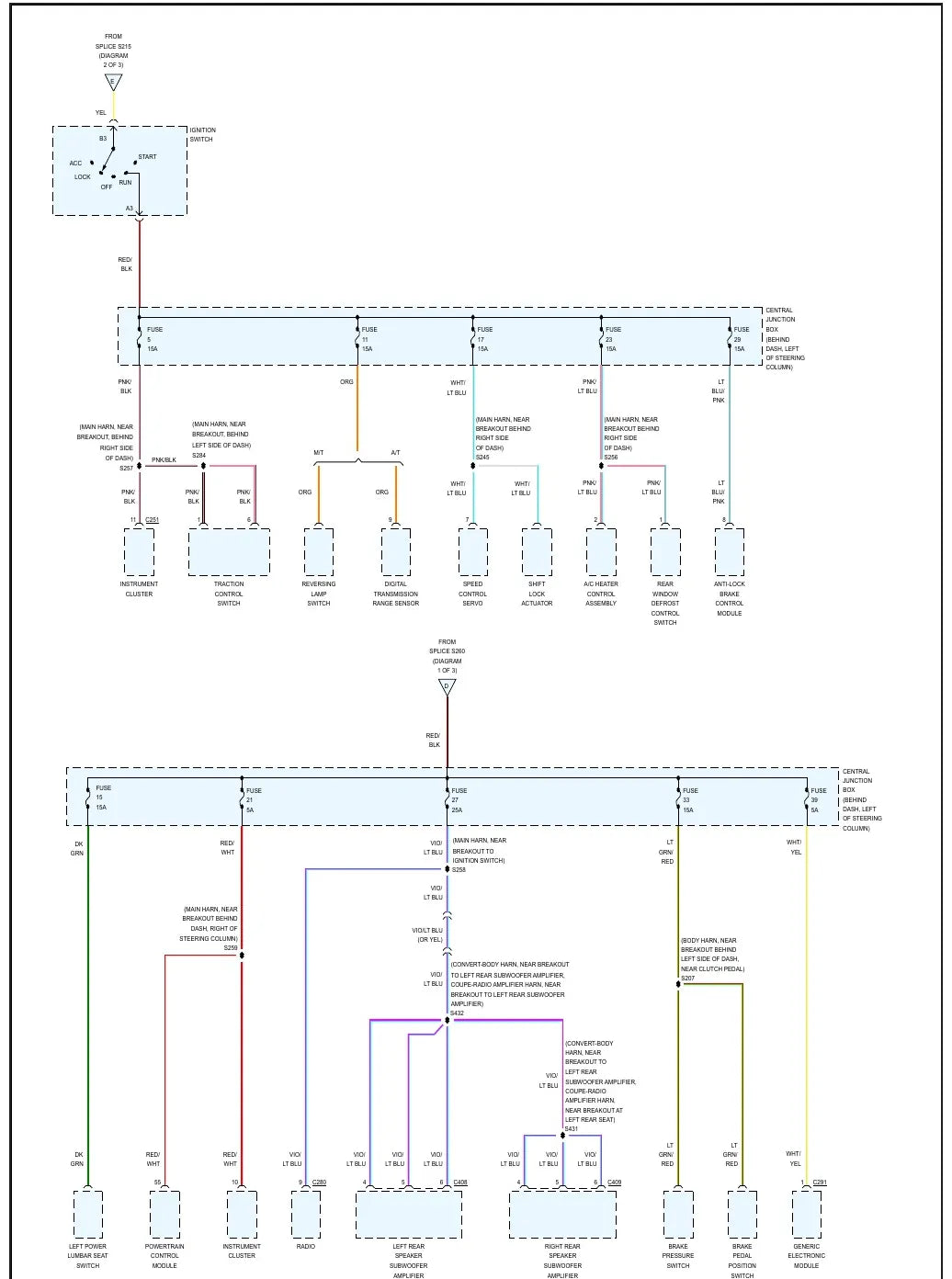

- Caixa de junção da bateria (BJB) e distribuição de energia
- Distribuição de terra
- Linhas de dados, conector DLC e rede multiplex
- Air bag e antifurto
- Bancos elétricos, bloqueio de câmbio e buzina
- Travas das portas e entrada sem chave
- Piloto automático e desembaçador

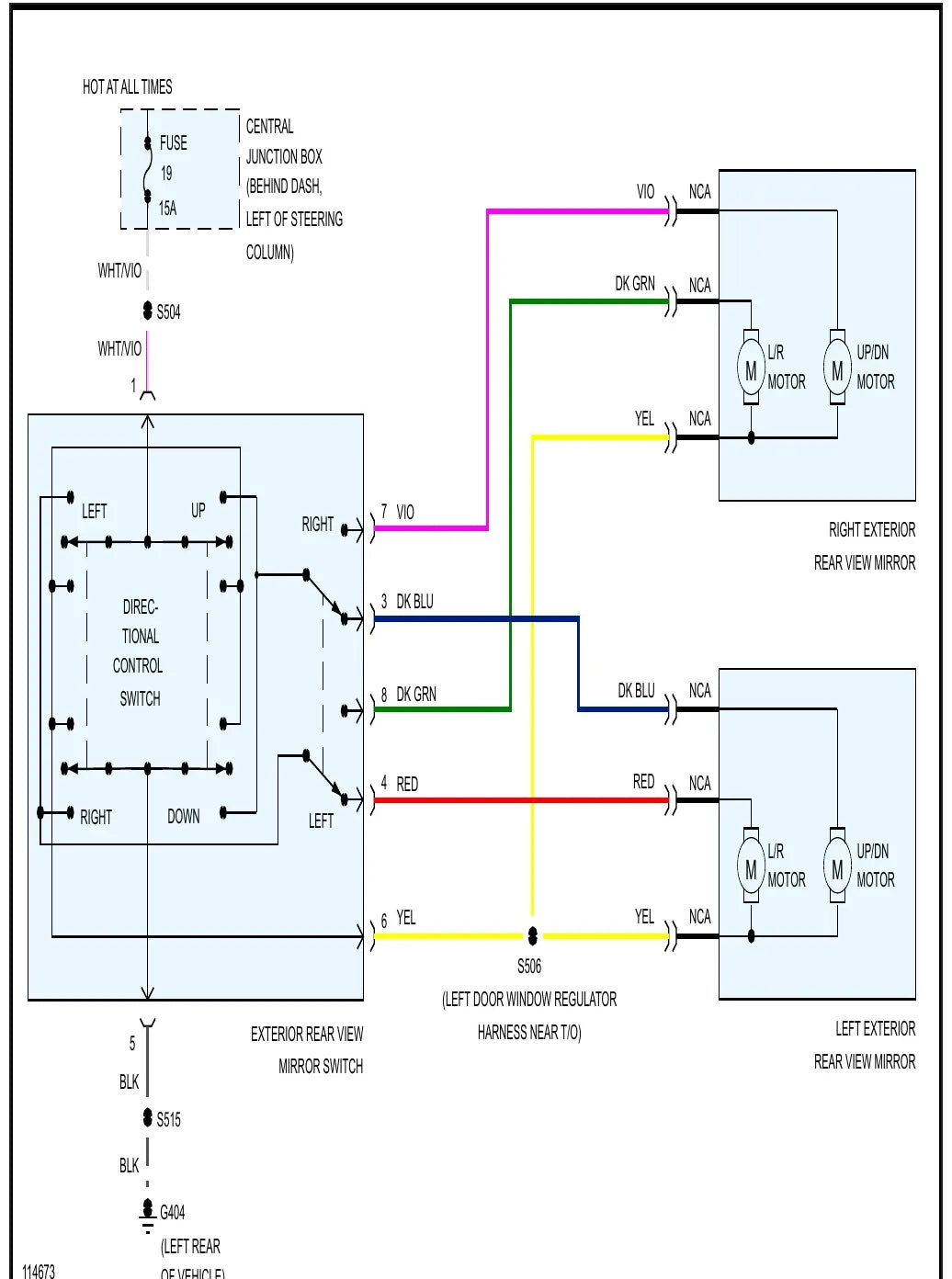

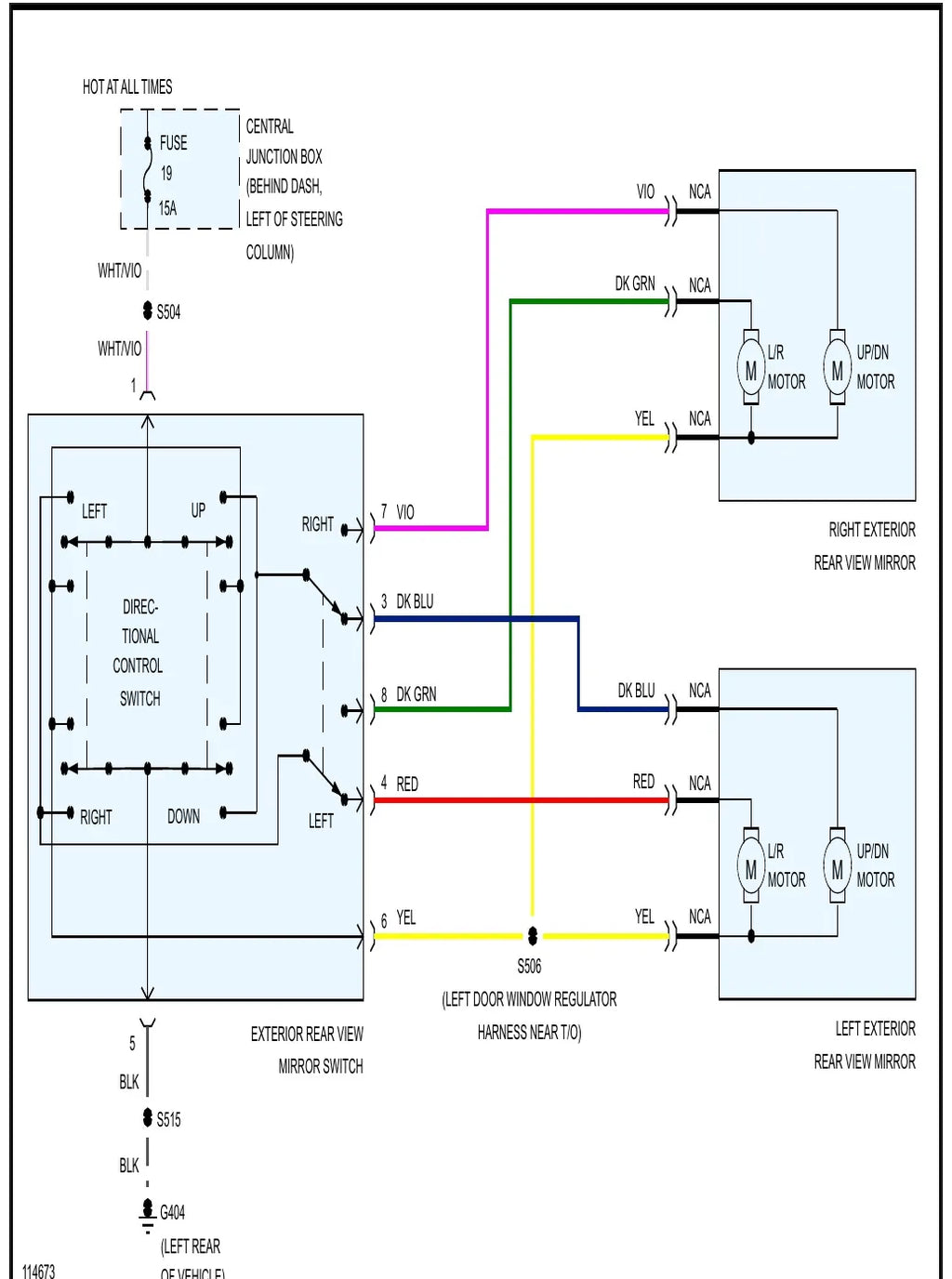

- Espelhos elétricos
- Freios ABS e controle de tração
- Iluminação externa, lanternas de ré e faróis
- Iluminação interna e de cortesia
- Painel de instrumentos
- Sistema de som, sistemas de advertência e limpador/lavador
- Injetores, bomba de combustível, sensores do motor e controle de emissões
Por que vale a pena
- Pinagem do PCM em mãos: você mede pino a pino em vez de trocar módulo no chute.
- Cor e número de cada circuito, com a localização do componente e do conector.
- Caixa de junção da bateria, caixa central e distribuição de terra mapeadas, o que evita erro de diagnóstico.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Mustang importado.
- Oficina de veículos americanos que faz diagnóstico de injeção e emissões.
- Mecânico que precisa dos circuitos de bomba de combustível, EGR e ABS.
- Dono de Mustang V6 que quer o esquema original do seu carro.
Perguntas frequentes
Serve no meu Mustang 2001?
Serve no Mustang V6 3.8L 2001, incluindo versões com câmbio automático, ABS com controle de tração, bancos elétricos, piloto automático e entrada sem chave. O GT V8 é publicação separada.
Em que idioma está?
Os títulos estão em espanhol e os rótulos dos circuitos em inglês. Os desenhos são universais: número de circuito, cor de fio e vista de conector se leem igual.
Traz a pinagem do PCM?
Traz, em duas páginas dedicadas, a 62 e a 63, junto dos controles do motor em três pranchas e do módulo controlador da bomba de combustível.
Como recebo o arquivo?
O link do PDF chega por e-mail logo depois que o pagamento é aprovado. O arquivo é seu para sempre e abre no celular, no tablet ou no notebook da oficina, sem internet.
