O Diagrama Elétrico do Chevrolet Tahoe 5.3L V8 4WD 2015 reúne 277 páginas em espanhol, todas pesquisáveis, e traz a pinagem completa do módulo de controle do motor nas páginas de PIN-OUT ECM X3. A suspensão eletrônica aparece em duas versões, pacote de chassi de maior capacidade e pacote MagneRide, e o ABS do veículo tem circuito separado do ABS de reboque. O conector X1 da caixa de fusíveis sob o capô vem com número de peça 13513343 e conector de serviço 19115674, 30 vias fêmea GT 150/280 Metri-Pack série 800.
Aplicação — serve em quê
- Chevrolet Tahoe 2015 4WD com motor V8 5.3L
- Tahoe 2015 com suspensão MagneRide
- Tahoe 2015 com pacote de chassi de maior capacidade
- Tahoe 2015 com entrada passiva sem chave e com travas convencionais
- Tahoe 2015 com câmera de visão 360° e monitoramento de ponto cego
- Tahoe 2015 com bancos climatizados e aquecidos e memória de espelhos e pedais
- Tahoe 2015 de frota e uso de emergência, com previsão de sirene e lâmpada de grade off-road
Destaques deste material
- 277 páginas pesquisáveis, dos controles do motor aos sistemas de som e air bag.
- Pinagem completa do módulo de controle do motor nas páginas de PIN-OUT ECM X3.
- Suspensão eletrônica em duas versões: pacote de chassi de maior capacidade e pacote MagneRide.
- Circuito de ABS do veículo separado do circuito de ABS do reboque.
- Conector X1 da caixa de fusíveis sob o capô com peça OEM 13513343, conector de serviço 19115674, 30 vias fêmea GT 150/280 Metri-Pack série 800 cinza, ferramenta de liberação J-38125-553 e ponta de teste J-35616-2A e J-35616-4A.
- A caixa de fusíveis sob o capô é mostrada em duas vistas, a inferior na página 209.
- Traz o conjunto do coletor de óleo do elevador de válvula na página 168 e a liberação do portão elevador na 165.
Circuitos e sistemas cobertos

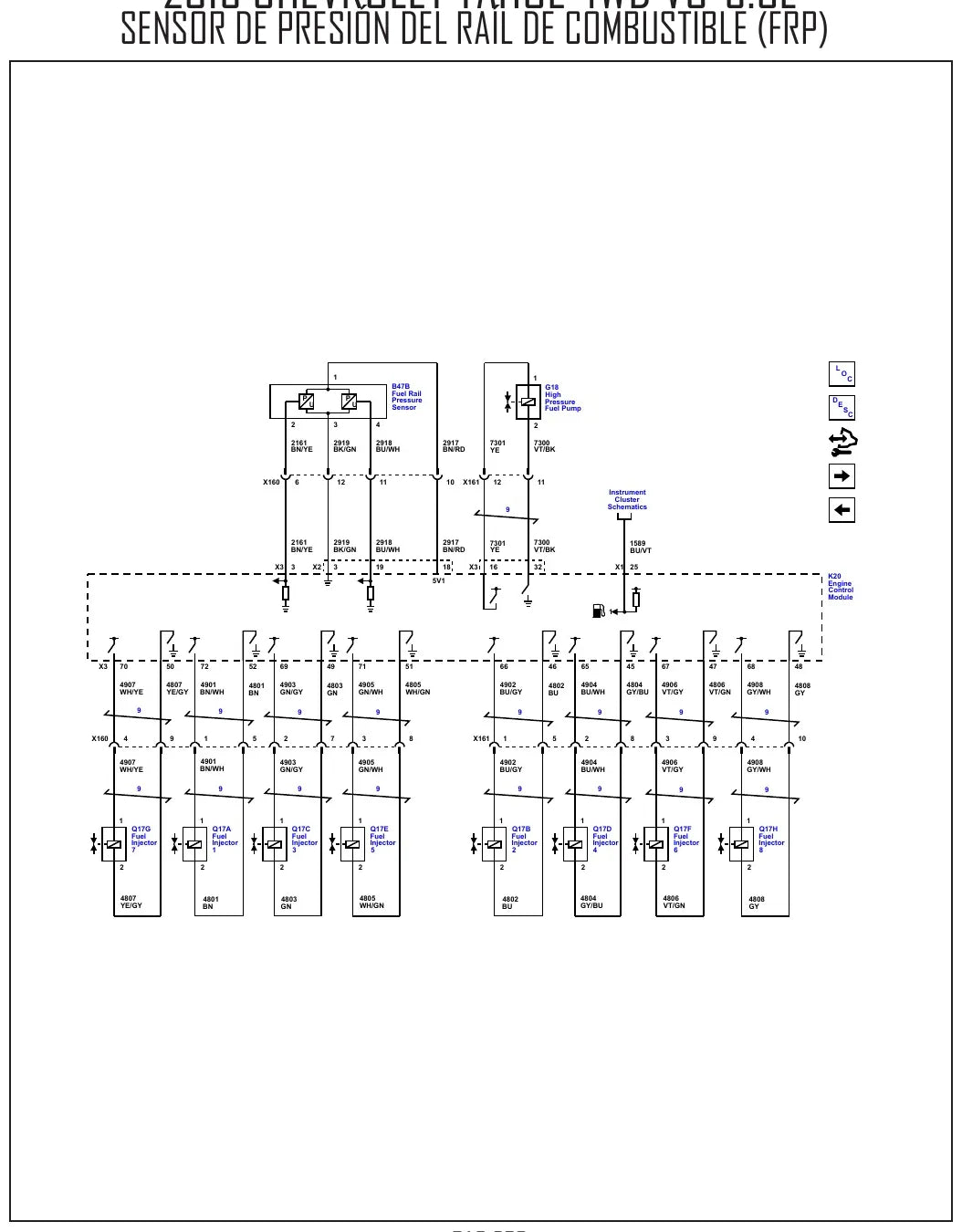

- Controles do motor e pinagem do ECM
- Partida e carga
- Módulo de controle da carroceria (BCM) e linhas de dados do computador

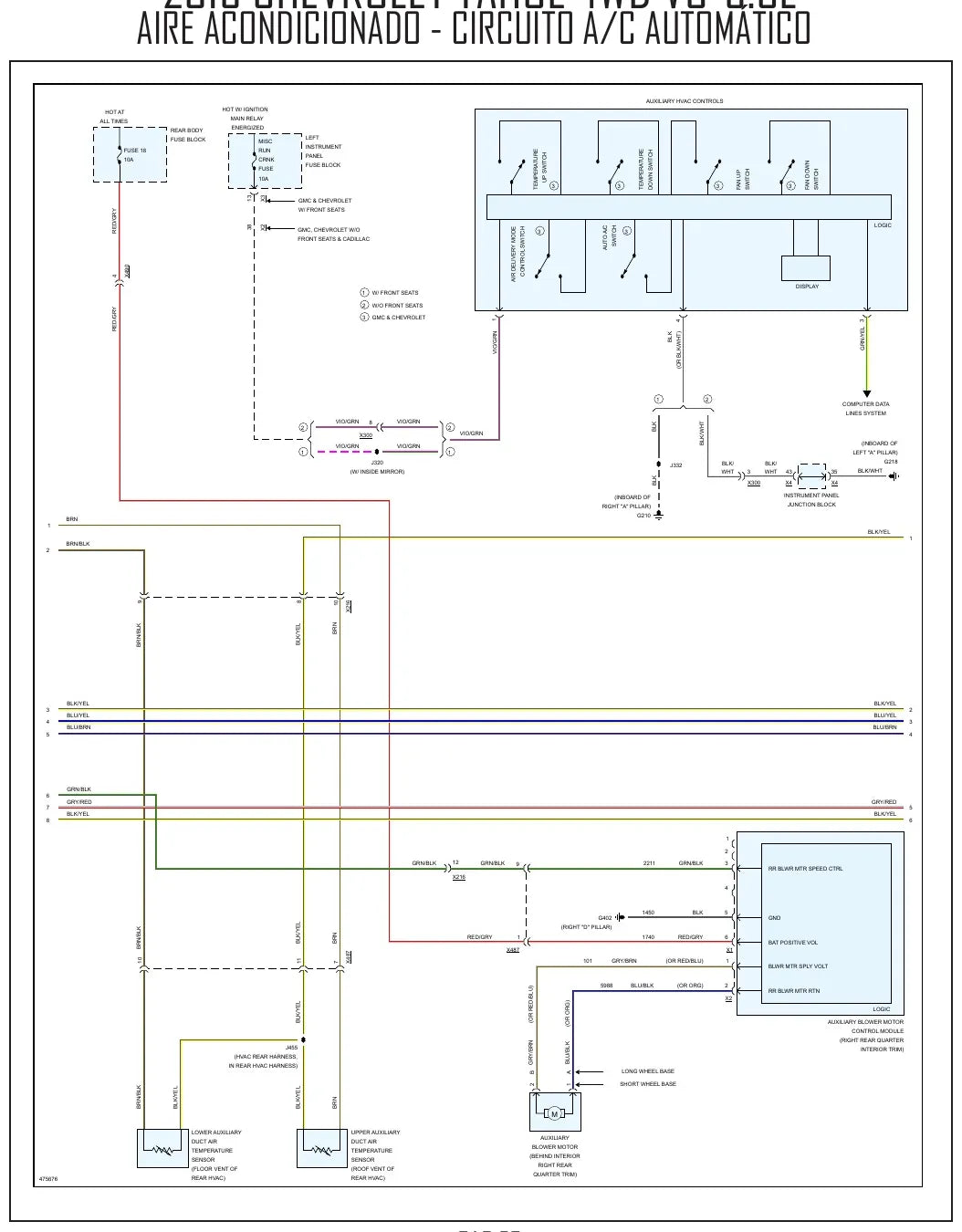

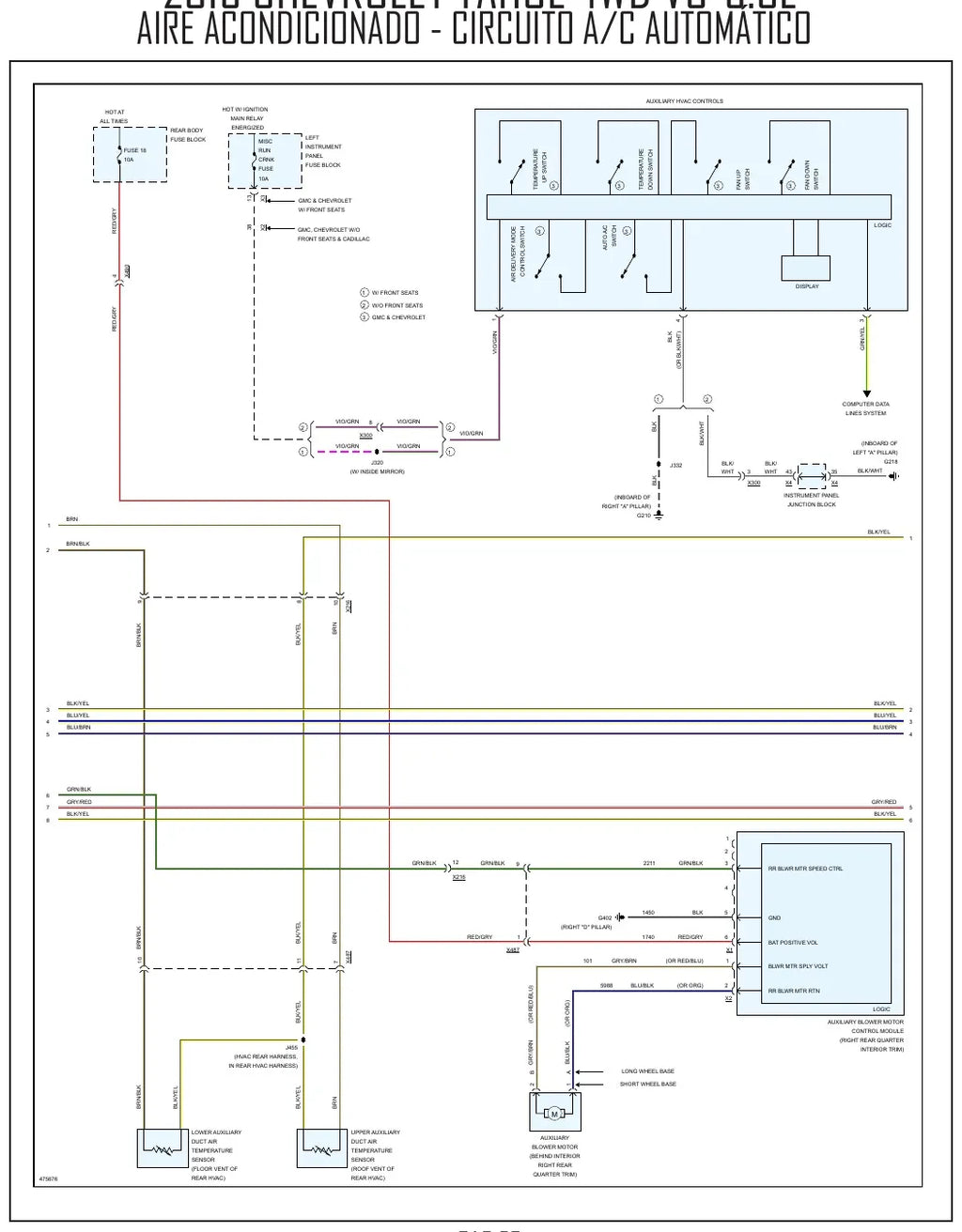

- Ar-condicionado automático, circuito cool box e ventiladores de arrefecimento
- Freios antibloqueio (ABS) e ABS do reboque
- Antifurto: circuito de chave de passo
- Controle de cruzeiro
- Desembaçador do vidro traseiro
- Travas das portas com e sem entrada passiva sem chave
- Suspensão eletrônica: pacote de chassi de maior capacidade e pacote MagneRide
- Iluminação externa, faróis e lâmpada de baliza
- Iluminação interna e luzes de cortesia
- Sistemas de memória: pedais ajustáveis, espelhos e coluna de direção
- Espelhos elétricos e espelho eletrocrômico
- Navegação, câmeras de visão 360° e monitoramento de ponto cego
- Teto solar, vidros elétricos, bancos climatizados e aquecidos, air bag e sistemas de som
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- A pinagem do ECM evita medir no pino trocado e condenar módulo bom.
- Fusível, relé e conector vêm com número de peça e ferramenta de liberação, o que corta tempo de bancada.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Tahoe e utilitários grandes da GM.
- Mecânico de oficina que precisa da pinagem do ECM para testar sensor.
- Dono de oficina que quer material de consulta rápida na bancada.
- Proprietário que instala engate, som ou acessório e precisa da caixa de fusíveis mapeada.
Perguntas frequentes
Serve no meu Tahoe 2015?
Serve no Tahoe 2015 4WD com motor V8 5.3L. Os circuitos cobrem também opcionais como MagneRide, pacote de chassi de maior capacidade, entrada passiva sem chave, câmera de visão 360° e bancos climatizados.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio, os números de peça de conector e as ferramentas de serviço são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz a pinagem do módulo do motor?
Traz. A pinagem completa do módulo de controle do motor está nas páginas de PIN-OUT ECM X3, e a caixa de fusíveis sob o capô aparece em duas vistas, com o conector X1 detalhado em 30 vias.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
