Descrição
Especificações
O Diagrama Elétrico do Chevrolet Equinox AWD 2.4L 2017 traz 125 páginas em espanhol, publicação DE00NO. As tabelas de fusíveis atendem as duas motorizações do ano: COOL FAN I com 30 A no motor LEA 2.4L e 25 A no LFX 3.6L V6, e COOL FAN II com 40 A no LEA e 25 A no LFX. O material vai além do desenho e entrega a ficha do conector, com número OEM, número de serviço e tipo de corpo.
Aplicação — serve em quê
- Chevrolet Equinox AWD 2.4L 2017 (motor LEA)
- Equinox 3.6L V6 2017 (motor LFX) nas tabelas de fusíveis
- Equinox 2017 com bancos elétricos aquecidos e de memória
- Equinox 2017 com tampa traseira elétrica
- Equinox 2017 com tomada e circuito de reboque
- Equinox 2017 com bloqueio do diferencial traseiro
- Equinox 2017 com ar-condicionado automático ou manual
Destaques deste material
- 125 páginas em espanhol, publicação DE00NO, com 16 grupos de sistemas mapeados.
- Ficha completa de conector: a válvula solenoide do atuador do comando de admissão (Q6F) usa conector OEM 15355319 e conector de serviço 13587320, tipo 2-Way F 150 GT Series selado.
- A ficha indica ainda a ponta de prova de diagnóstico J-35616-14 (GN) e se existe ferramenta de remoção do terminal.
- A etiqueta da caixa de fusíveis sob o capô separa os motores: COOL FAN I de 30 A no LEA e 25 A no LFX.
- Fusíveis MIDI e J-CASE listados com função e amperagem, como EPS de 80 A no LEA, BRK/BSTR de 25 A e WNDW RT de 30 A.

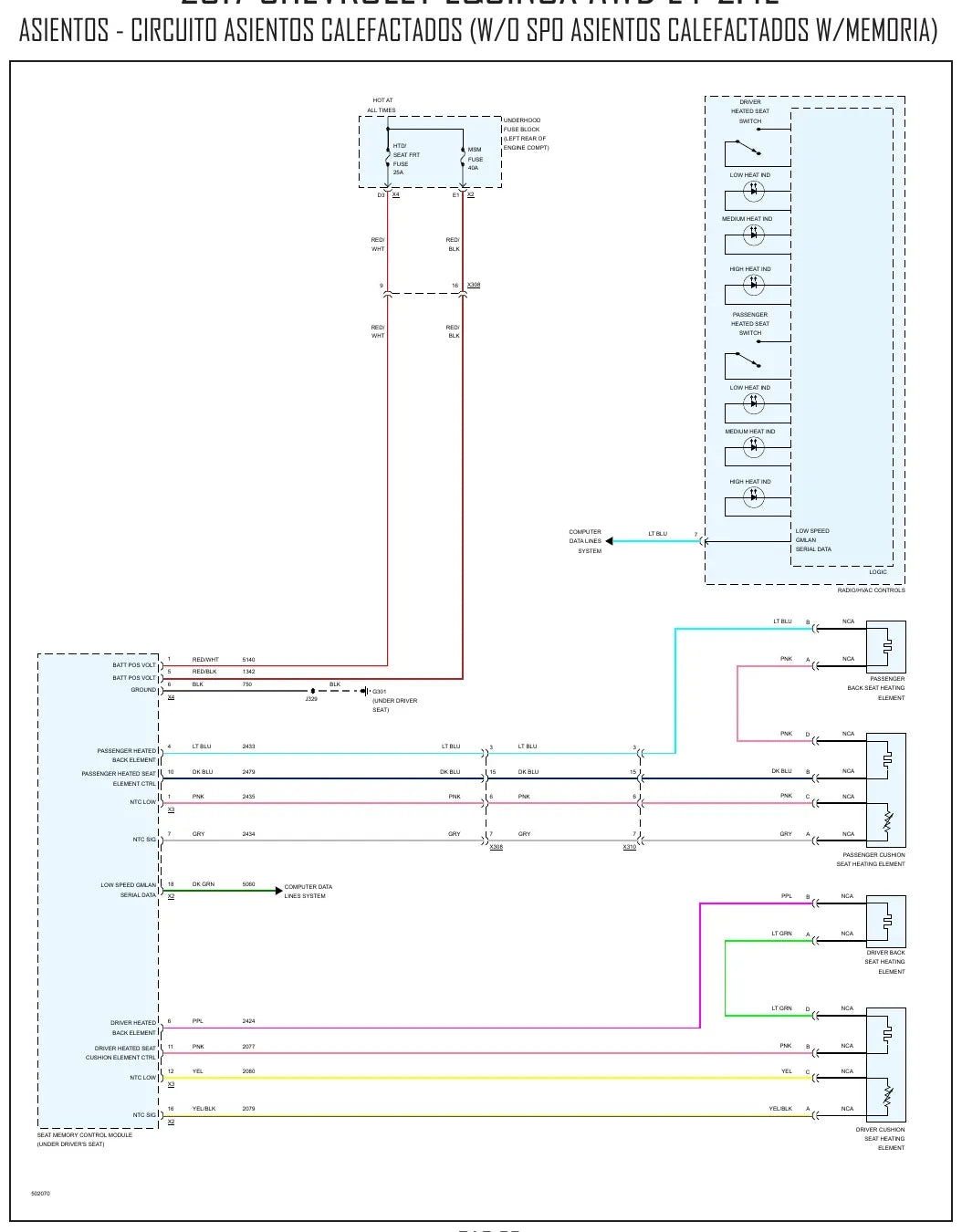

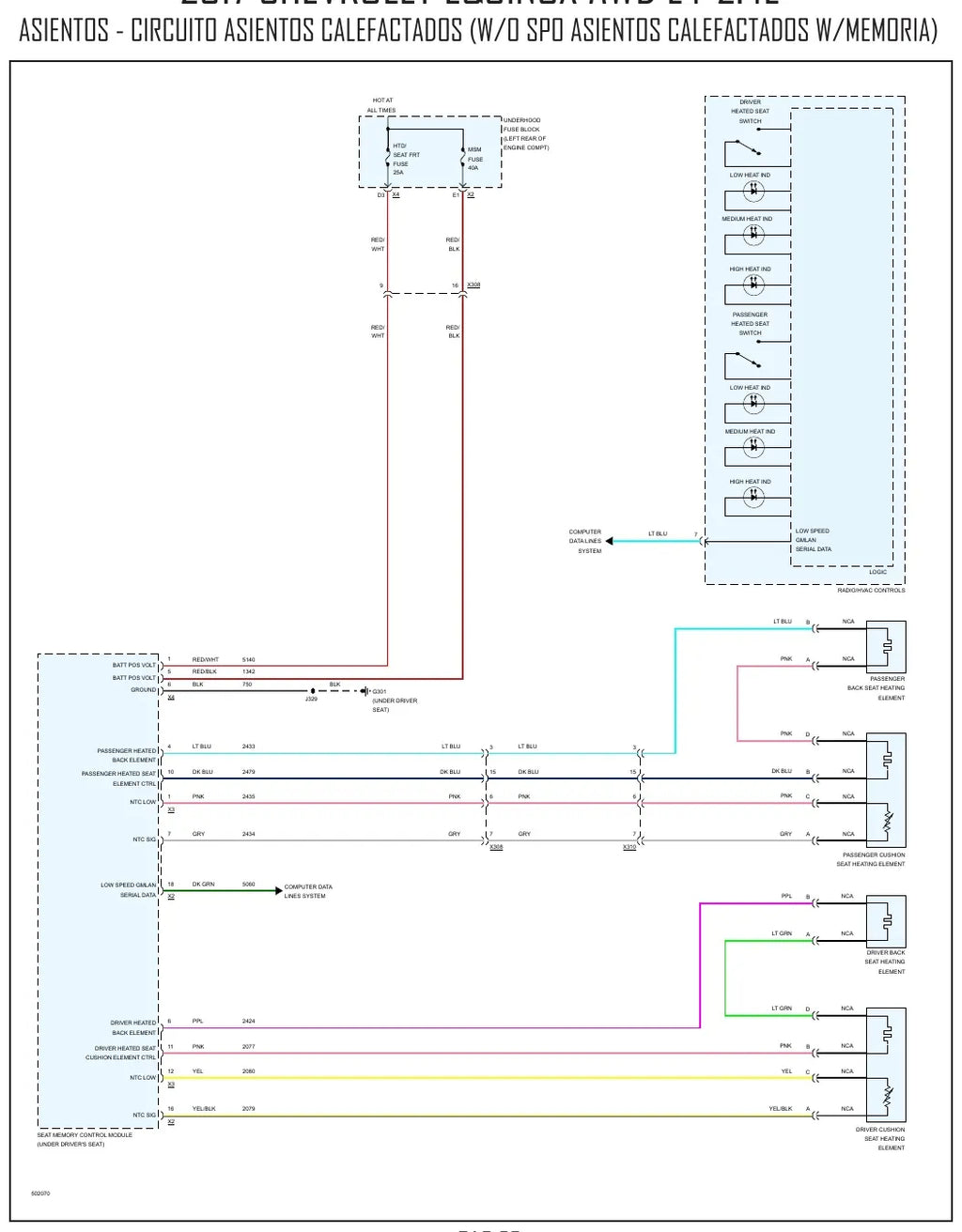

- Bancos elétricos em quatro circuitos: com aquecimento SPO, sem aquecimento e sem memória, sem SPO com memória e banco do passageiro.
- Circuito de reboque com as luzes de freio e seta do trailer, o relé de lanternas e os fusíveis TRLR.
Circuitos e sistemas cobertos
- Controles do motor

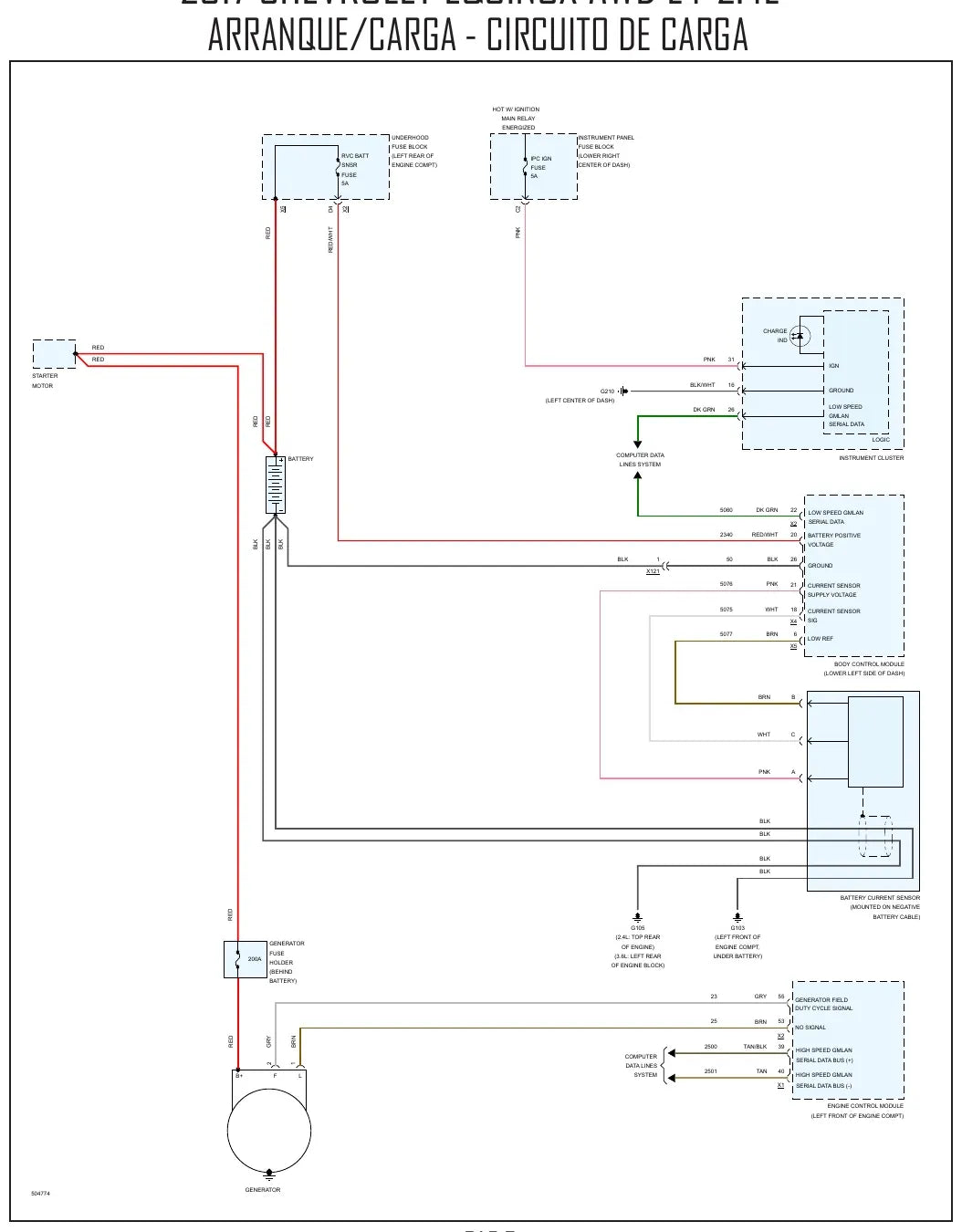

- Partida e carga
- Módulo de controle da carroceria e conector de diagnóstico
- Tomadas de corrente para acessórios
- Antifurto: entrada forçada e chave codificada
- Freios antibloqueio (ABS)
- Ar-condicionado automático e manual
- Ventoinhas de arrefecimento
- Sensores do motor: comando de válvulas, virabrequim e temperatura do líquido de arrefecimento
- Transmissão automática e bloqueio do diferencial traseiro
- Trava de ignição e trava de câmbio
- Bancos elétricos, lombares e aquecidos, com e sem memória
- Tampa traseira elétrica
- Iluminação externa, faróis, luzes de ré e tomada de reboque

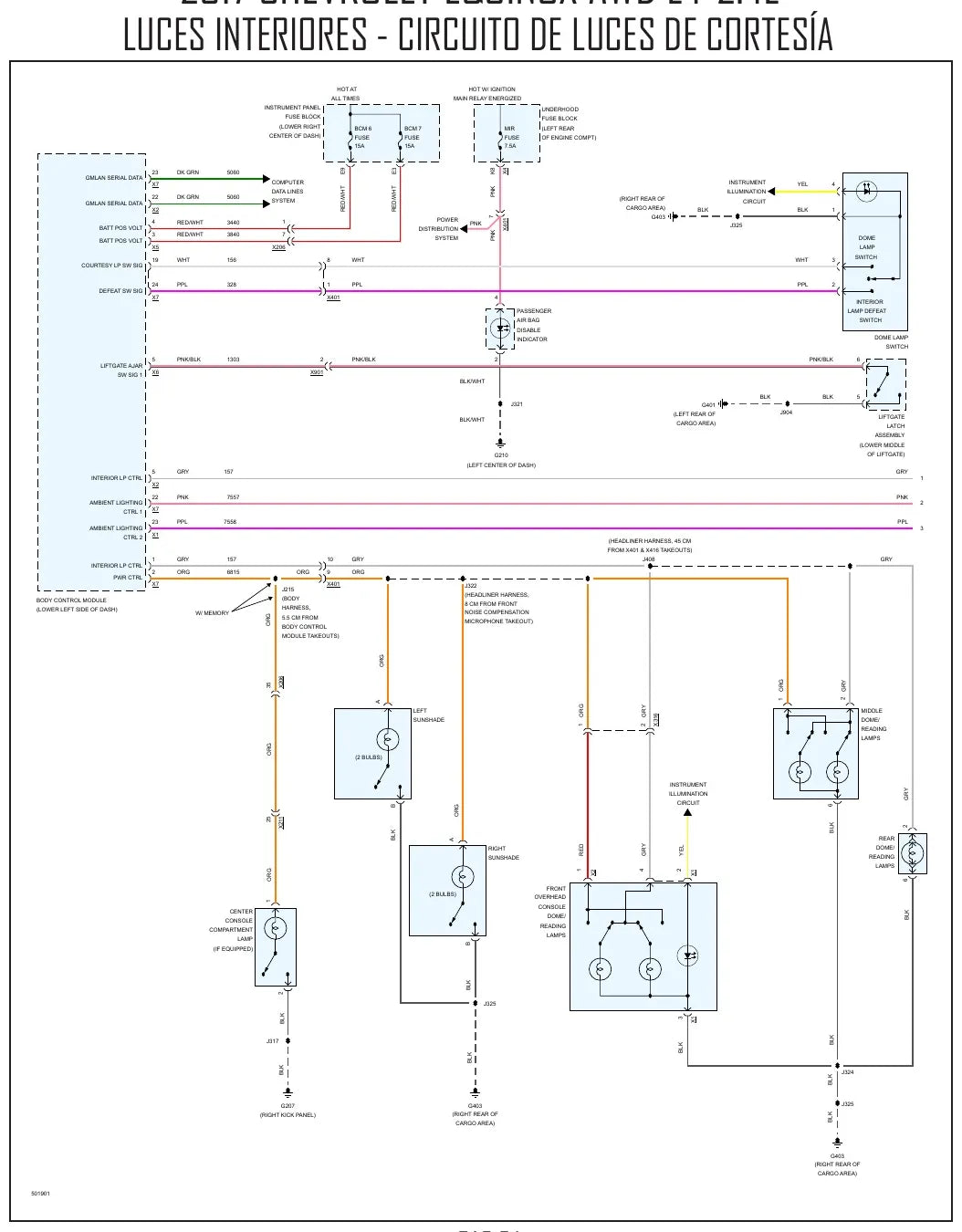

- Iluminação interna e iluminação do painel de instrumentos
- Vidros e espelhos elétricos, sistemas de som e de vídeo
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- A ficha de conector dá o número da peça e o tipo de terminal antes de você encomendar o reparo.
- Amperagem de cada fusível MIDI e J-CASE mapeada, com as diferenças entre os motores LEA e LFX.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Equinox 2017 em diagnóstico elétrico.
- Mecânico que precisa da amperagem certa antes de trocar fusível ou relé.
- Dono de oficina que quer material de consulta rápida na bancada.
- Instalador de engate e reboque que precisa do circuito das luzes do trailer.
Perguntas frequentes
Serve no meu Equinox 2017?
Serve. O material é do Equinox AWD 2.4L 2017 com motor LEA, e as tabelas de fusíveis trazem também as amperagens da versão 3.6L V6 com motor LFX do mesmo ano.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz o número dos conectores?
Traz. A ficha de conector dá o número OEM e o de serviço, o tipo de corpo e a ponta de prova de diagnóstico — no atuador do comando de admissão (Q6F), por exemplo, os números 15355319 e 13587320.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, para guardar no celular, no tablet ou no computador da oficina.
