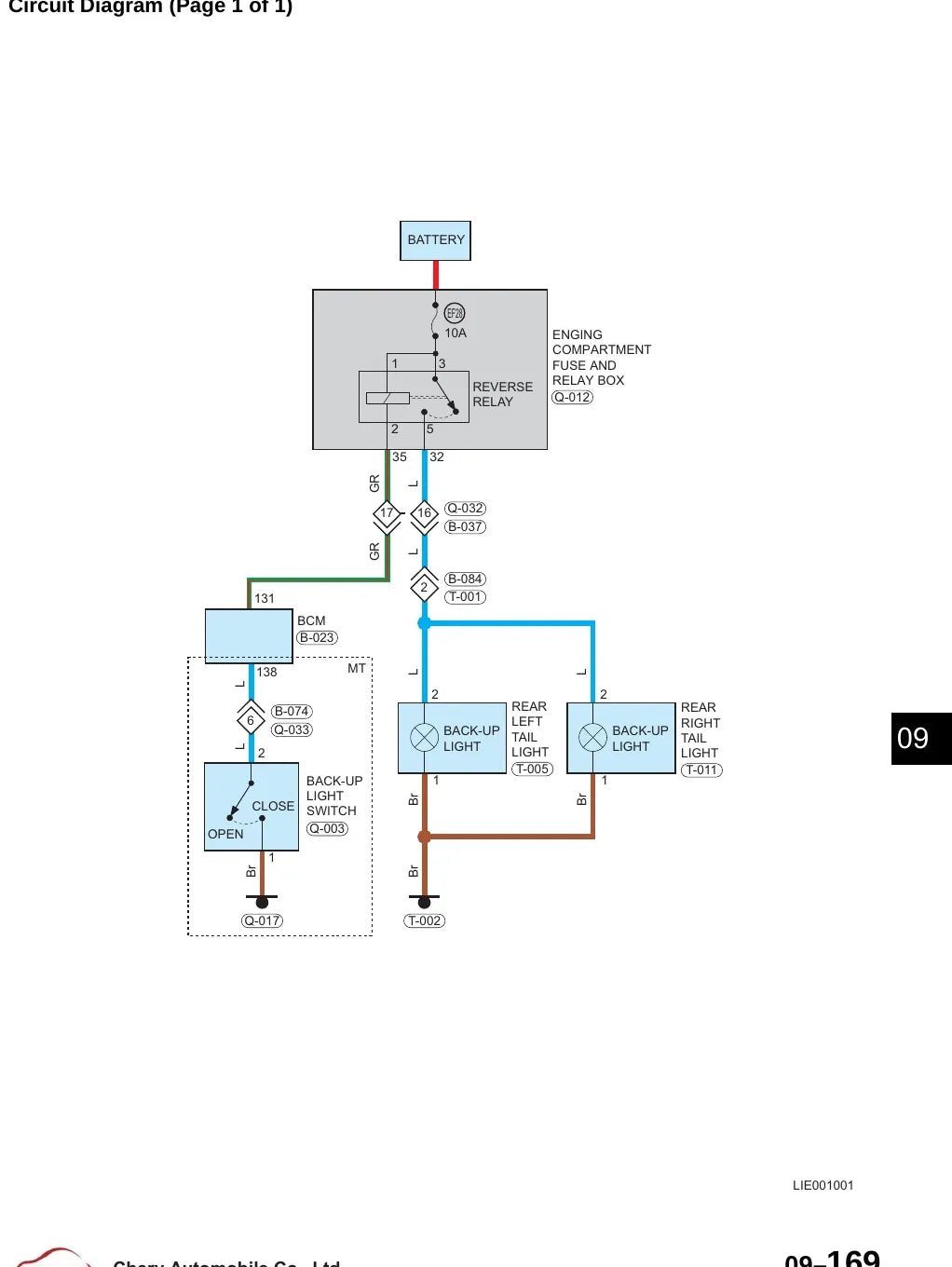

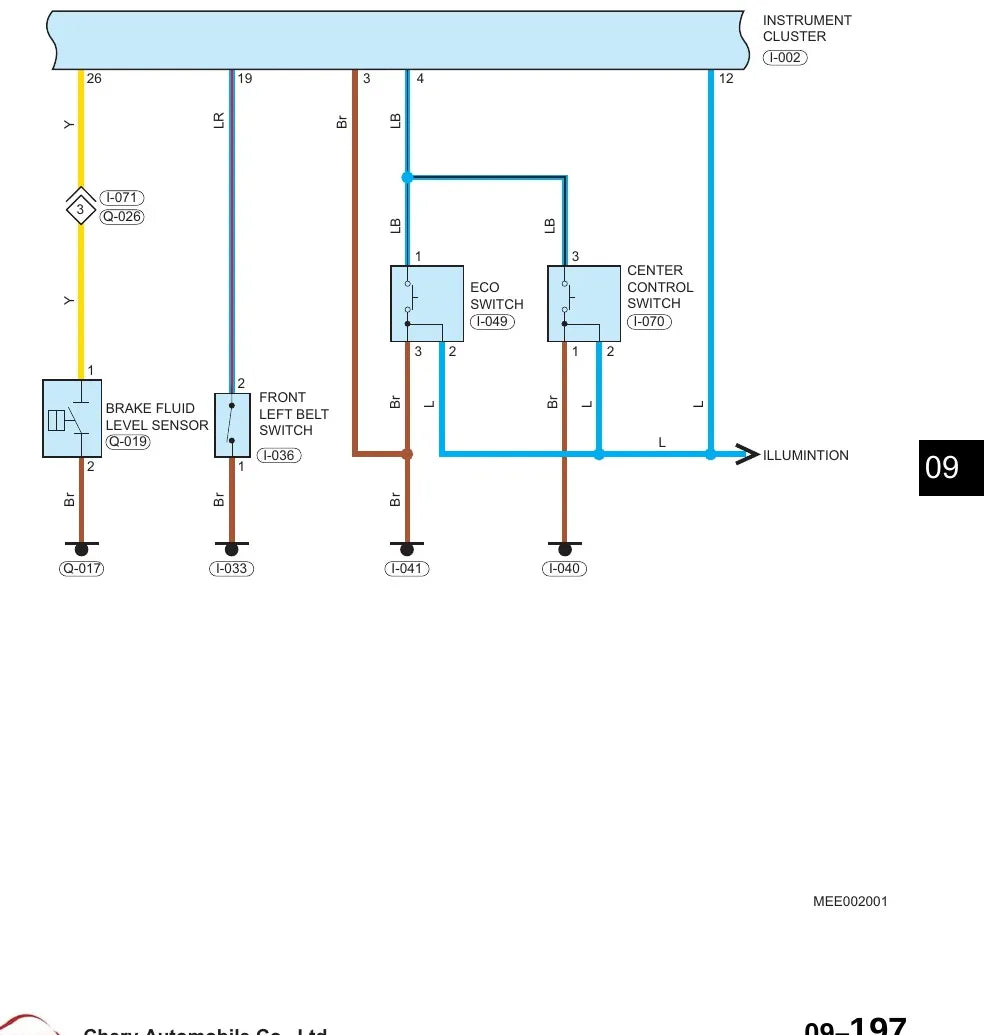

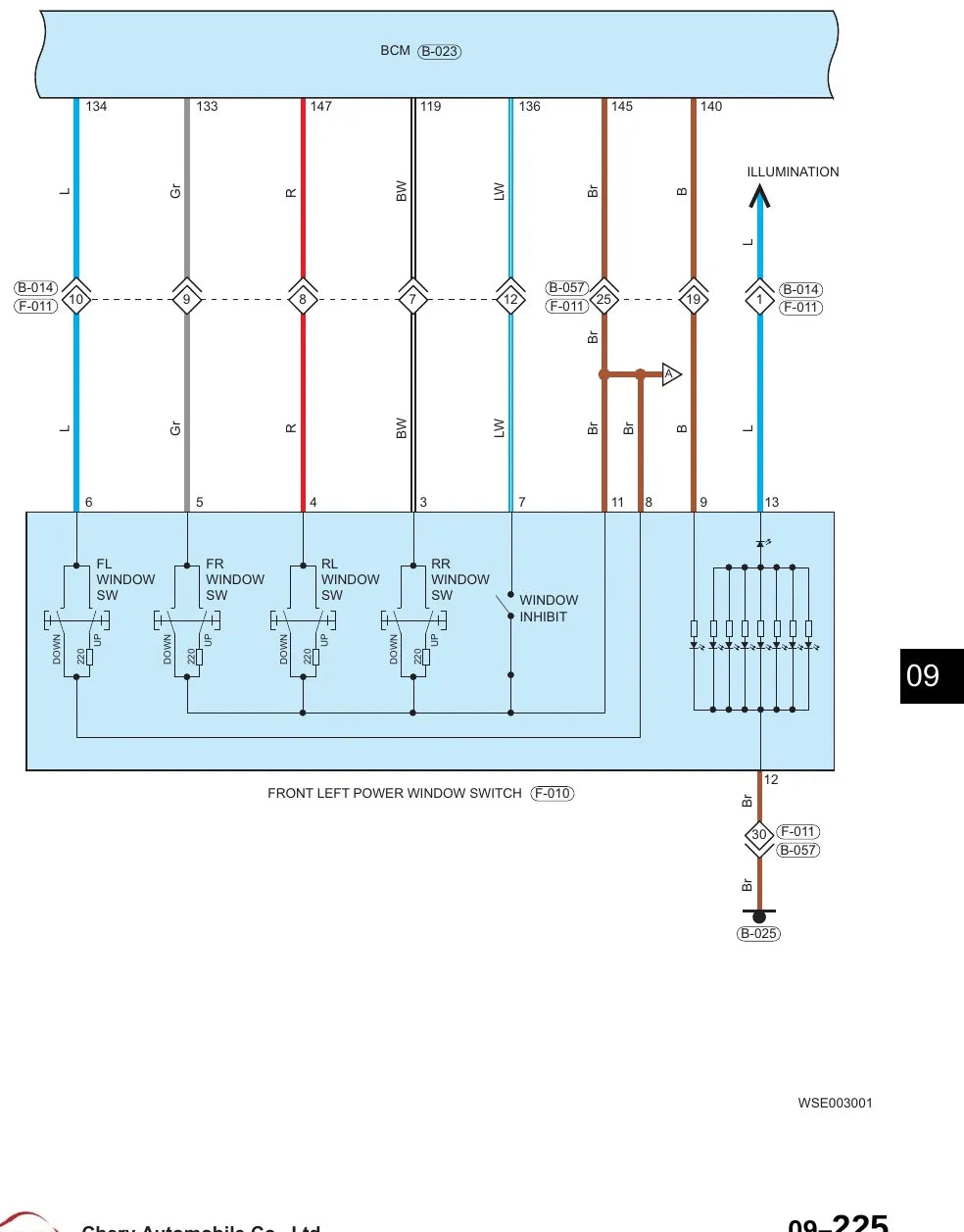

Diagrama elétrico oficial do Chery T17, em 450 páginas, direto da Chery Automobile. Um só livro atende quatro versões: 1.5 TCI com câmbio manual de 6 marchas, 1.5 TCI com DCT de 6 marchas, 2.0 com manual de 5 marchas e 2.0 com CVT. São 13 seções numeradas, da introdução ao diagrama elétrico geral, e cada sistema chega a ter 7 pranchas de circuito, sempre acompanhadas da localização da peça, do formato do conector e da página do fusível ou relé correspondente.
Aplicação — serve em quê
- Chery T17 1.5 TCI com câmbio manual de 6 marchas
- Chery T17 1.5 TCI com câmbio DCT de 6 marchas
- Chery T17 2.0 com câmbio manual de 5 marchas
- Chery T17 2.0 com câmbio CVT
- Chery T17 com ar-condicionado de fábrica
- Chery T17 com sistema de áudio de fábrica
Destaques deste material
- 13 seções numeradas, da introdução (01) ao diagrama elétrico geral (13).
- Definição dos terminais do ECM e dos demais módulos de controle, com a localização de cada um.
- Cada circuito vem em várias pranchas, chegando a 7 páginas por sistema, com tabela de localização de peças.
- Conectores codificados por letra e número: E-007, E-013, E-016, E-017, Q-012, Q-026, I-040, I-066, I-071, I-080, I-082 e I-085.

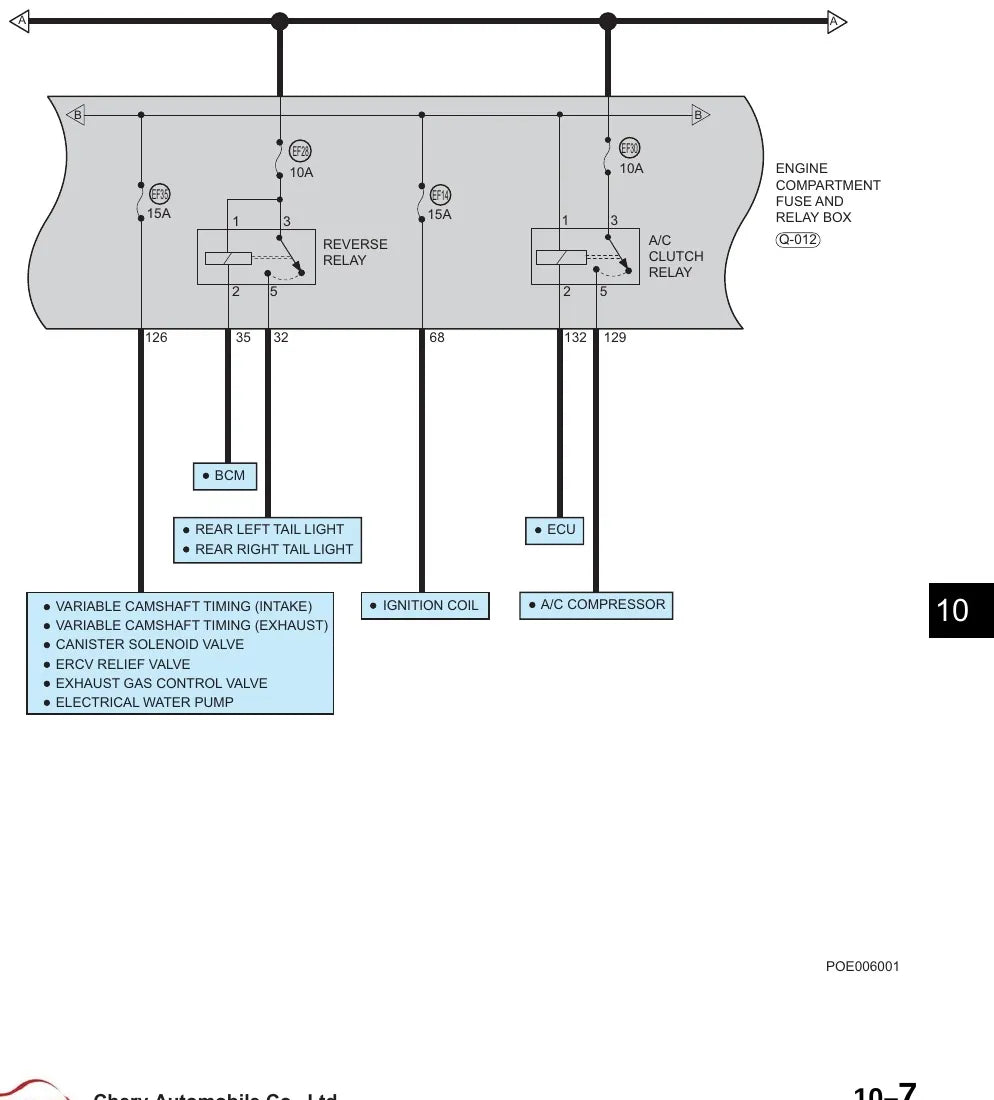

- Fusíveis pelo código e pela amperagem, como EF30 de 10 A da embreagem do compressor e EF37 de 10 A do relé principal do ECM.
- Roteamento dos chicotes, pontos de aterramento, fonte de alimentação e lista completa de conectores com a forma de cada um.
- Capítulo de diagnóstico de falhas elétricas, glossário de termos, símbolos e abreviaturas.
Circuitos e sistemas cobertos
- Como usar o manual e leitura dos diagramas de circuito
- Diagnóstico de falhas elétricas (troubleshooting)
- Abreviaturas, glossário de termos e símbolos
- Fusíveis e relés
- Localização e definição dos terminais dos módulos de controle
- Definição dos terminais do ECM
- Roteamento dos chicotes elétricos
- Circuitos por sistema (system circuits)
- Fonte de alimentação (power source)
- Pontos de aterramento
- Lista de conectores e forma de cada conector
- Diagrama elétrico geral (overall wiring diagram)
- Localização das peças e componentes
- Sistema elétrico do ar-condicionado
- Sistema de áudio
Por que vale a pena
- É o livro da própria montadora, com a definição de terminal do ECM que quase nunca se acha solta.
- Cada prancha já vem com a localização da peça e o formato do conector, o que corta o tempo de busca.
- Cobre quatro combinações de motor e câmbio no mesmo arquivo, então rende para mais de um carro.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Chery e carros chineses.
- Oficina de diagnóstico que precisa da pinagem do ECM antes de condenar o módulo.
- Instalador de som, alarme e acessórios que procura alimentação e massa corretas.
- Proprietário que quer entender o defeito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Chery T17?
Serve nas quatro versões declaradas pelo próprio manual: 1.5 TCI com manual de 6 marchas, 1.5 TCI com DCT de 6 marchas, 2.0 com manual de 5 marchas e 2.0 com CVT.
Em que idioma está?
Em inglês. Os esquemas, os códigos de conector como E-007 e I-085, os códigos de fusível e a numeração de pinos são universais, e há glossário e lista de abreviaturas.
Traz a pinagem dos módulos?
Traz. Há uma seção só para a localização e a definição dos terminais dos módulos de controle, com capítulo próprio para os terminais do ECM.
Traz os procedimentos de reparo mecânico?
Não. Este é o livro de diagramas elétricos, com diagnóstico de falha elétrica; os procedimentos de reparo ficam no manual de serviço do T17, que é publicação separada.
