Diagrama elétrico Chery de código de projeto A13TFL, edição 2022, com 388 páginas em inglês. Vale para as versões 477F CVT+MT e 1.0T CVT+MT, e a seção 09, de circuitos de sistema, ocupa sozinha 233 páginas, com outras 51 de roteamento de chicotes. Este volume vai até a seção 12, a lista de conectores, e não inclui a folha de diagrama elétrico geral.
Aplicação — serve em quê
- Chery A13TFL 477F com câmbio CVT
- Chery A13TFL 477F com câmbio manual
- Chery A13TFL 1.0T com câmbio CVT
- Chery A13TFL 1.0T com câmbio manual
- Veículos Chery ano 2022 de código de projeto A13TFL
Destaques deste material
- 388 páginas com a seção 09, de circuitos de sistema, ocupando 233 delas.
- 51 páginas de roteamento de chicotes, com as figuras codificadas no padrão EA13T08xxxx.

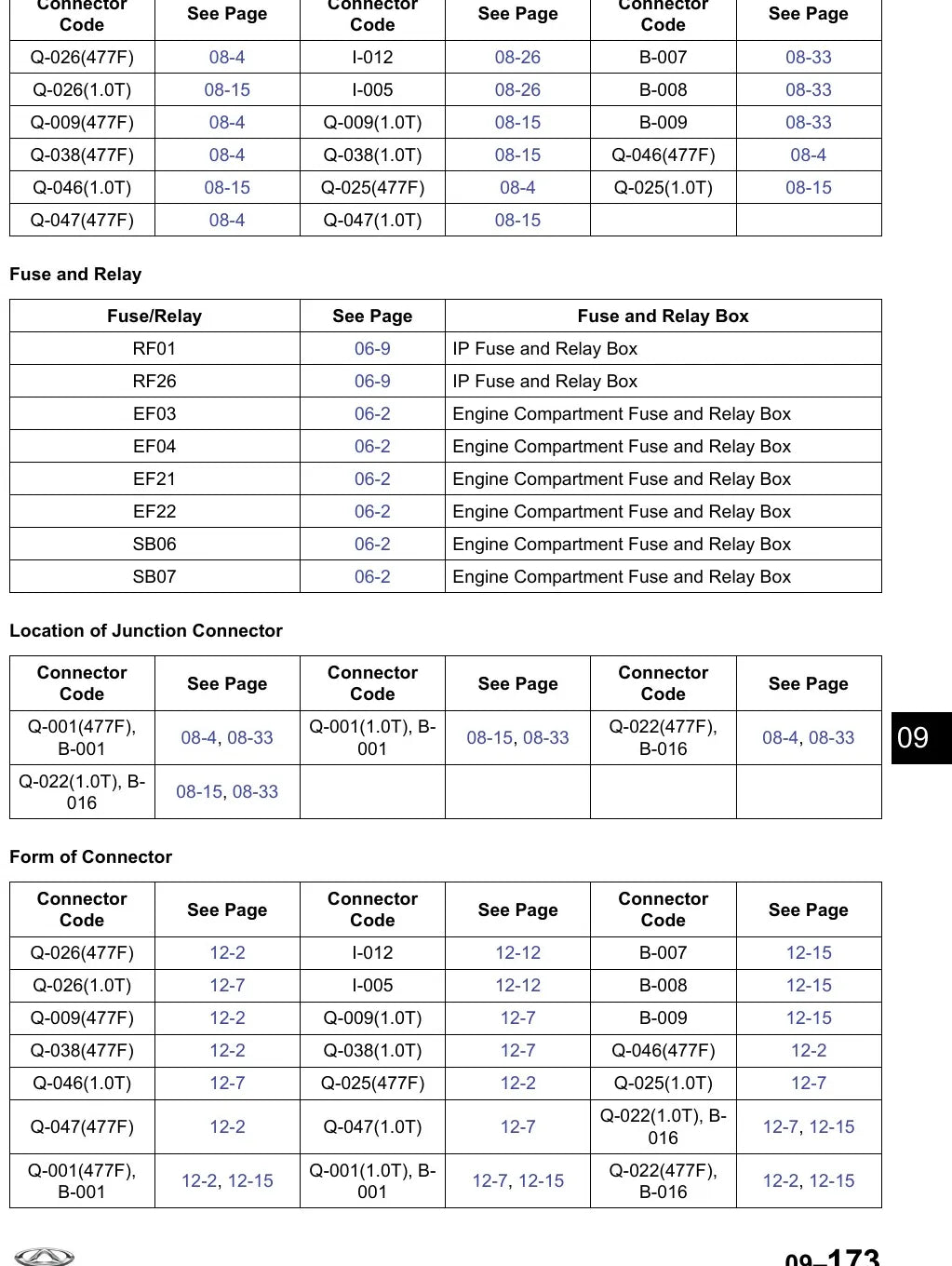

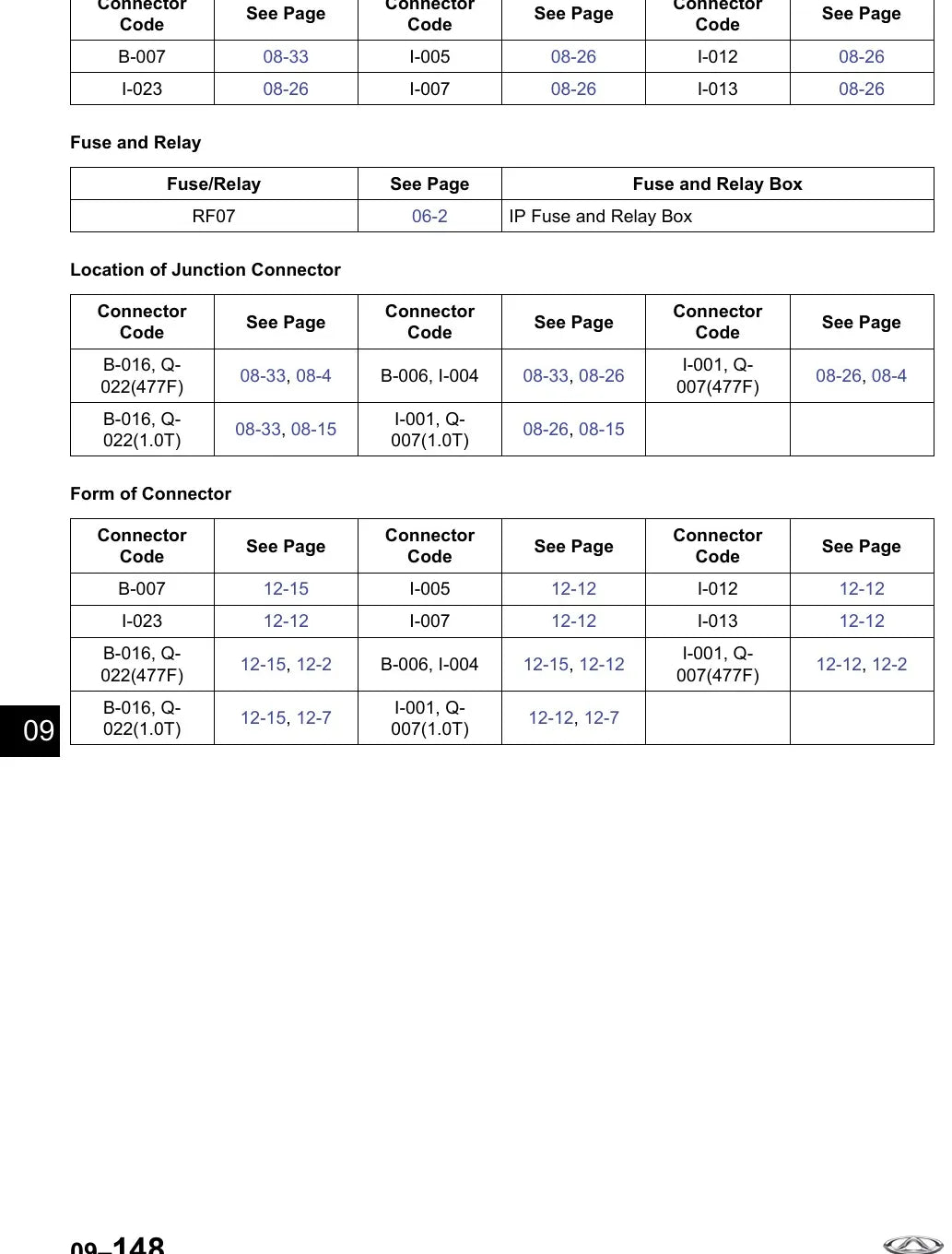

- 22 páginas de lista de conectores e 17 de localização e definição dos terminais dos módulos de controle.
- Traz a tabela de definição dos terminais do módulo do airbag (SRS), item que costuma faltar em esquema avulso.
- Conectores codificados por área e com página de referência: B- da carroceria, I- do painel, além de Q-, E-, F-, H-, L-, R- e T-.
- Fusíveis do compartimento do motor no padrão EF, como o EF05 de 10 A e o EF31 de 7,5 A no circuito do interruptor de freio e do botão de ESP.
- Cobre as duas motorizações declaradas pela publicação, 477F e 1.0T, cada uma com CVT e câmbio manual.
Circuitos e sistemas cobertos
- Diagnóstico de circuitos elétricos (Troubleshooting)
- Fusíveis e relés
- Caixa de fusíveis e relés do compartimento do motor
- Caixa de fusíveis e relés do painel de instrumentos
- Localização e definição dos terminais dos módulos de controle

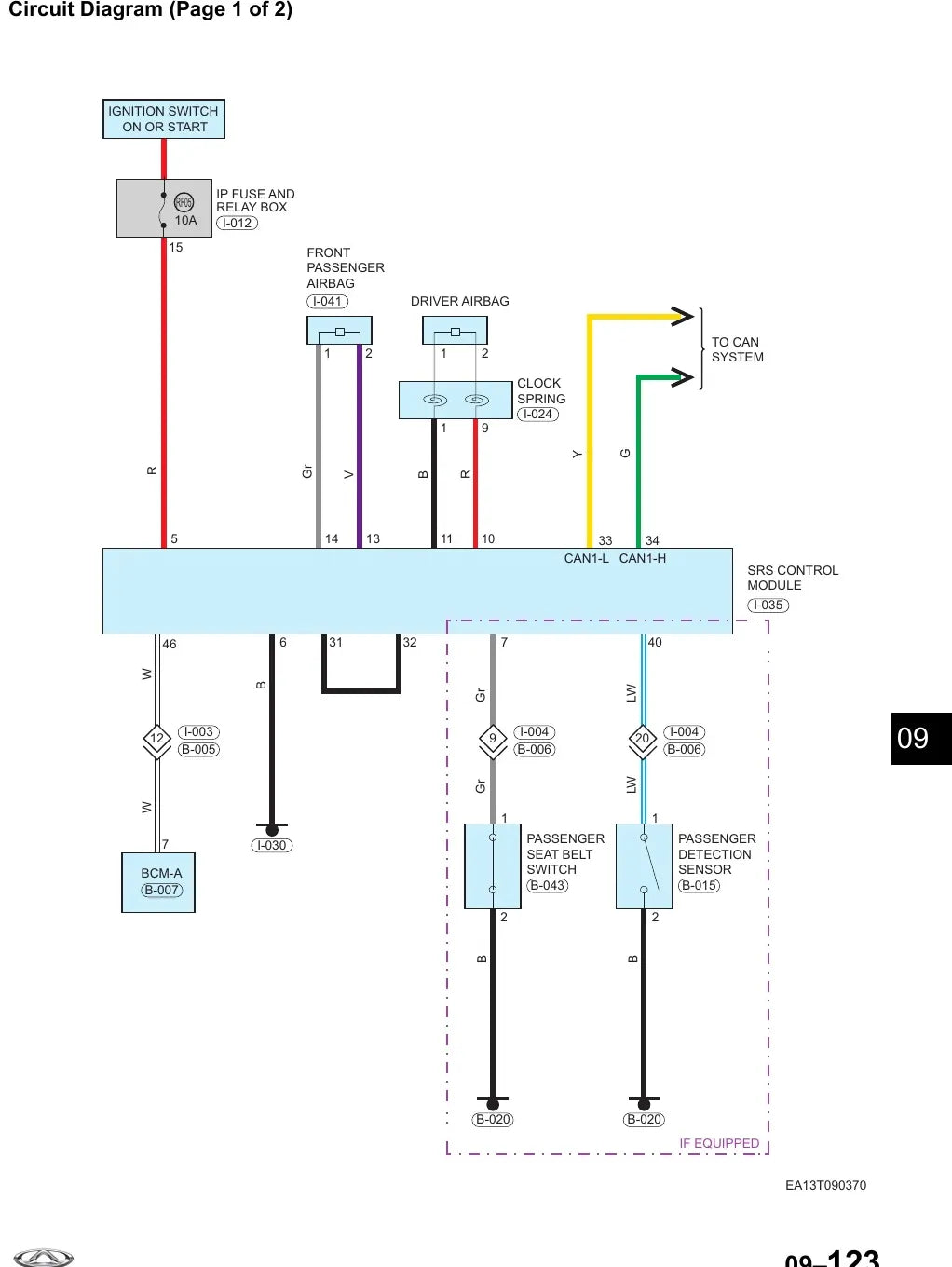

- Definição dos terminais do módulo do SRS (airbag)
- Roteamento dos chicotes elétricos

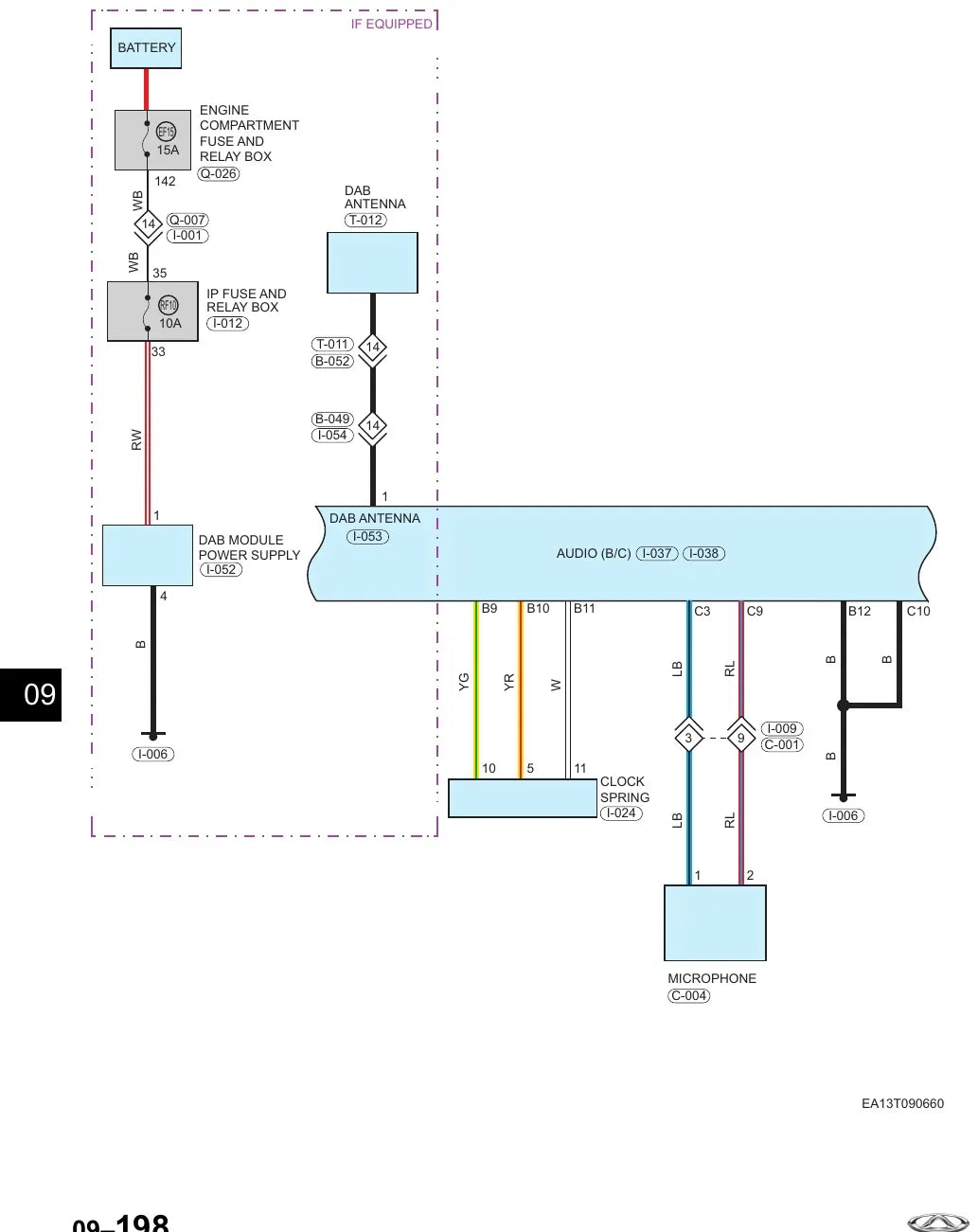

- Circuitos de sistema
- Chave de ignição e partida
- Módulo de controle da carroceria (BCM)
- Interruptor de freio e ESP
- Fonte de alimentação
- Pontos de aterramento
- Lista de conectores
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- A definição de terminais dos módulos, inclusive do airbag, permite medir pino a pino com segurança.
- Fusíveis, relés e pontos de aterramento vêm mapeados, o que corta horas de bancada.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende carros chineses e não acha esquema de fábrica.
- Oficina que trabalha com Chery e precisa de referência de conector e fusível.
- Instalador de som e alarme que precisa do roteamento do chicote.
- Técnico que faz diagnóstico de rede e de airbag em veículos Chery.
Perguntas frequentes
Serve no meu Chery?
Vale para os veículos Chery de código de projeto A13TFL, nas versões 477F e 1.0T, com câmbio CVT ou manual. O código A13TFL aparece na etiqueta de identificação do veículo.
Em que idioma está?
Em inglês. Os desenhos de circuito, os códigos de conector e a numeração dos fusíveis são universais, o que deixa a consulta direta na oficina.
Traz a pinagem dos módulos e do airbag?
Traz. São 17 páginas de localização e definição dos terminais dos módulos de controle, incluindo a tabela do módulo do airbag, mais 22 páginas de lista de conectores.
Como recebo o arquivo?
O link do PDF chega por e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre.
