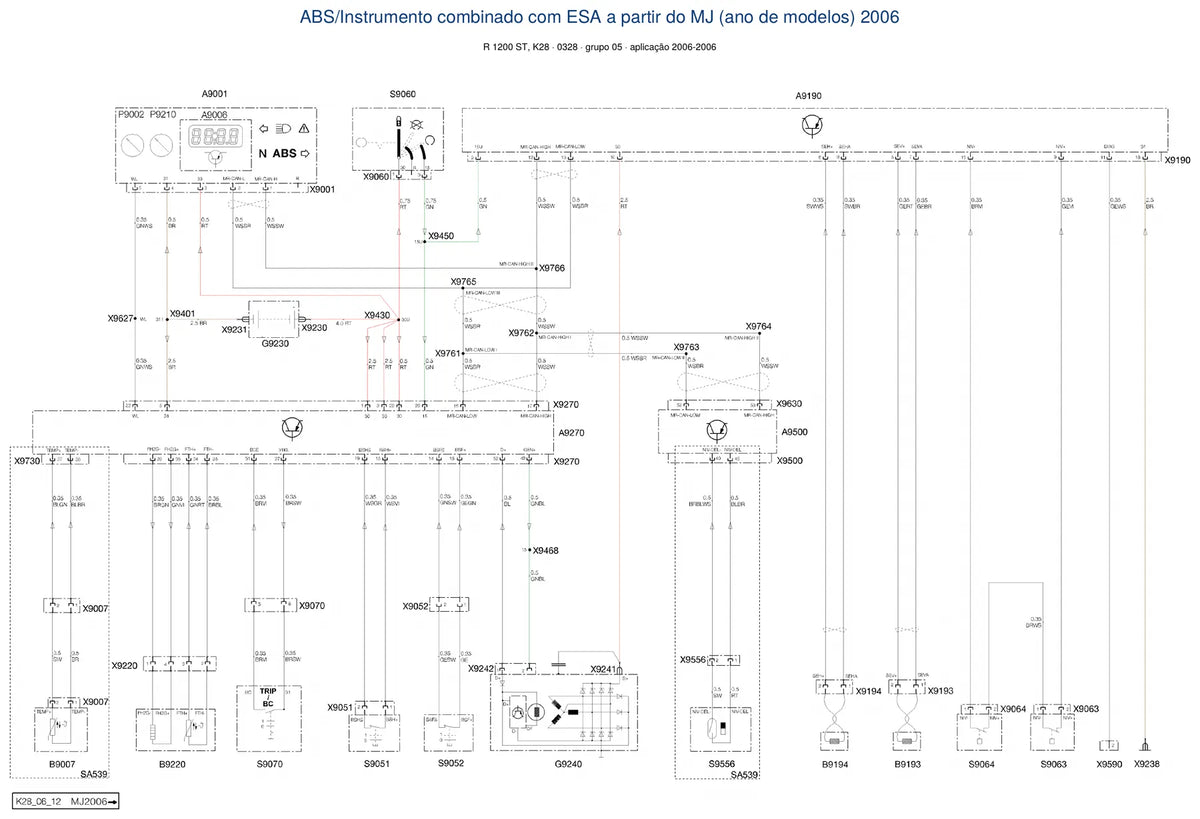

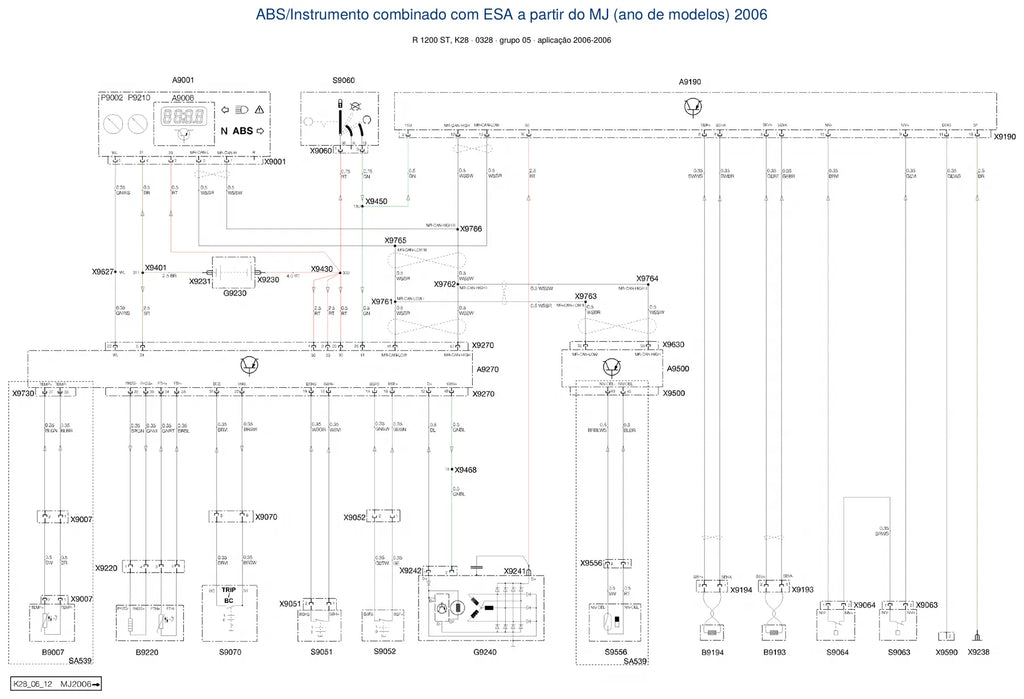

Com 29 esquemas em 37 páginas em português, o Diagrama Elétrico BMW R 1200 ST mostra a instalação elétrica de fábrica da R 1200 ST (2005 em diante) circuito por circuito — começando por ABS / painel de instrumentos até o ano-modelo 2005 e chegando a painel de instrumentos sem ABS com ESA a partir do ano-modelo 2006 — e fecha com a legenda de 174 componentes.
A R 1200 ST é a sport touring boxer da geração K28, com farol de três elementos e opção de malas e ESA. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- São 29 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 174 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Circuitos separados por ano-modelo (2005, 2005–2006, 2006, 2007 em diante): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), monitor de pressão dos pneus (RDC), ajuste eletrônico da suspensão (ESA), punhos aquecidos e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Motor de partida / alternador
- Sistema eletrônico do motor
- Sem alarme antifurto (DWA)
- Iluminação / piscas / buzina com ABS
- Distribuição de positivo e terra
- ABS / painel de instrumentos / computador de bordo sem ESA
- Sem alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- Iluminação / piscas / buzina sem ABS
- Painel de instrumentos / computador de bordo sem ABS com ESA
- ABS / painel de instrumentos / computador de bordo com ESA
- Iluminação / piscas / buzina
- Painel de instrumentos / computador de bordo sem ABS / ESA
…e mais 11 circuitos e variantes no mesmo arquivo.
Por que vale a pena
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a R 1200 ST plataforma K28 (2005 em diante), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
