Este é o Diagrama Elétrico BMW R 1200 S (2006 em diante): 12 esquemas de fiação originais em 20 páginas de PDF em português, de ABS / painel de instrumentos a painel de instrumentos / computador de bordo sem ABS, com 172 componentes listados na legenda.
A R 1200 S é a boxer esportiva da geração K29, com 122 cv, quadro treliçado e carenagem compacta. Ter o esquema certo dessa moto poupa horas de multímetro.
Destaques deste material
- Cada um dos 12 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 172 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, alarme antifurto (DWA), monitor de pressão dos pneus (RDC), punhos aquecidos e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- ABS / painel de instrumentos
- Motor de partida / alternador
- ABS / painel de instrumentos / computador de bordo
- Sem alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
- Painel de instrumentos sem ABS
- Painel de instrumentos / computador de bordo sem ABS

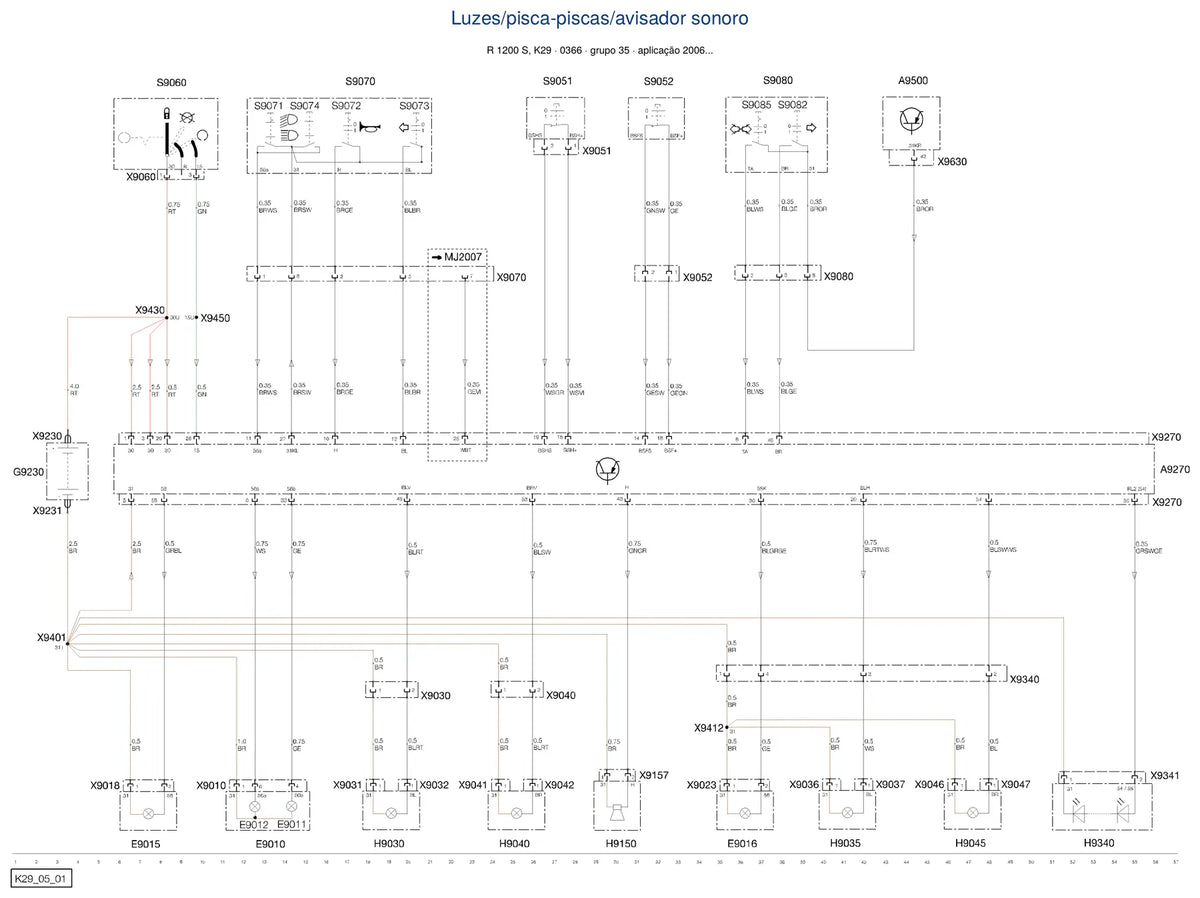

- Iluminação / piscas / buzina
- Sistema eletrônico do motor
- Painel de instrumentos
- Alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- Distribuição de positivo e terra
Por que ter este diagrama
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 1200 S (2006 em diante, plataforma K29). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
