Com 13 esquemas em 21 páginas em português, o Diagrama Elétrico BMW R 1200 R mostra a instalação elétrica de fábrica da R 1200 R (2006 em diante) circuito por circuito — começando por motor de partida / alternador e chegando a ajuste eletrônico da suspensão (ESA) — e fecha com a legenda de 168 componentes.
A R 1200 R (K27) é a naked boxer da geração refrigerada a ar e óleo, com Telelever e opção de ESA e ABS. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 13 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 168 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, alarme antifurto (DWA), monitor de pressão dos pneus (RDC), ajuste eletrônico da suspensão (ESA), punhos aquecidos e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Sem alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- Sistema eletrônico do motor
- Motor de partida / alternador
- Iluminação / piscas / buzina sem ABS
- ABS / painel de instrumentos / computador de bordo com ESA
- Painel de instrumentos / computador de bordo sem ABS com ESA
- Distribuição de positivo e terra

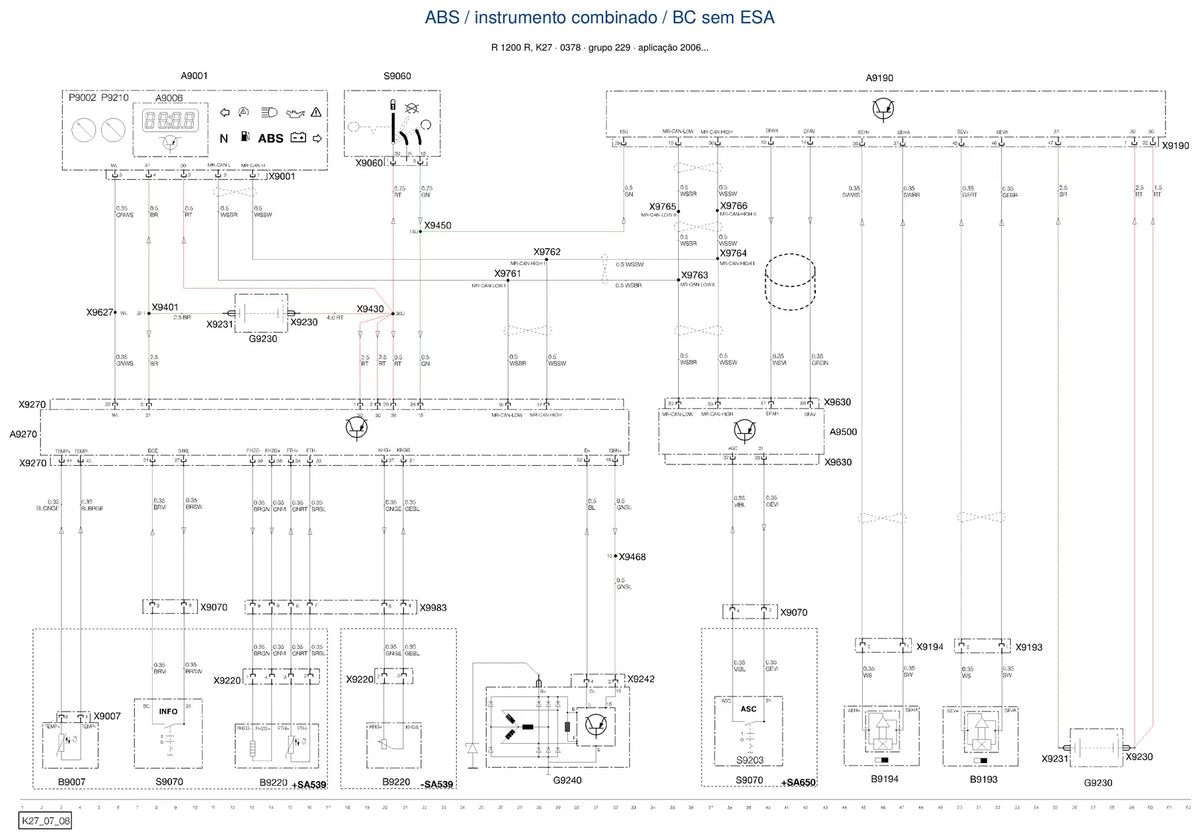

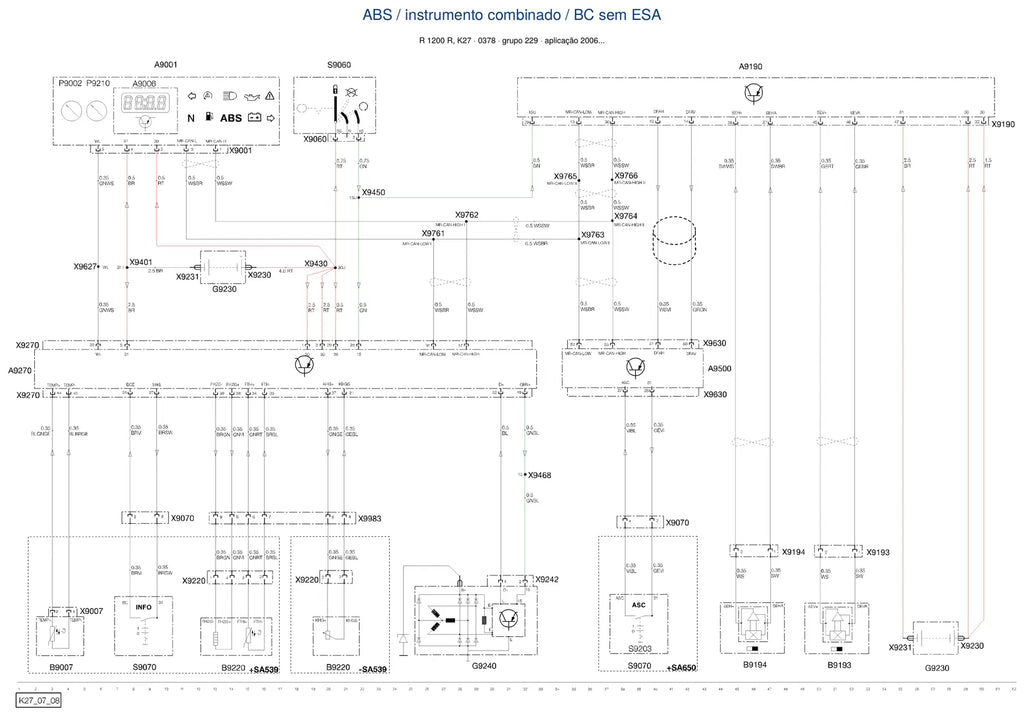

- ABS / painel de instrumentos / computador de bordo sem ESA
- Alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- Painel de instrumentos / computador de bordo sem ABS / ESA
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
- Iluminação / piscas / buzina com ABS
…e mais 1 circuitos e variantes no mesmo arquivo.
Por que ter este diagrama
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma R 1200 R da plataforma K27 (2006 em diante), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
