Com 10 esquemas em 19 páginas em português, o Diagrama Elétrico BMW R 1200 C Montauk mostra a instalação elétrica de fábrica da R 1200 C Montauk (plataforma 259C 02) circuito por circuito — começando por ABS, luz de freio, lanterna traseira e chegando a painel de instrumentos sem ABS — e fecha com a legenda de 194 componentes.
A R 1200 C Montauk é a última variação da família C, com pneu dianteiro largo, faróis duplos e guidão largo. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- São 10 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 194 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Inclui os circuitos de ABS e punhos aquecidos, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS, luz de freio, lanterna traseira
- Motor de partida / alternador
- Sistema eletrônico do motor
- Tomada, punhos aquecidos, conector de diagnóstico
- Iluminação

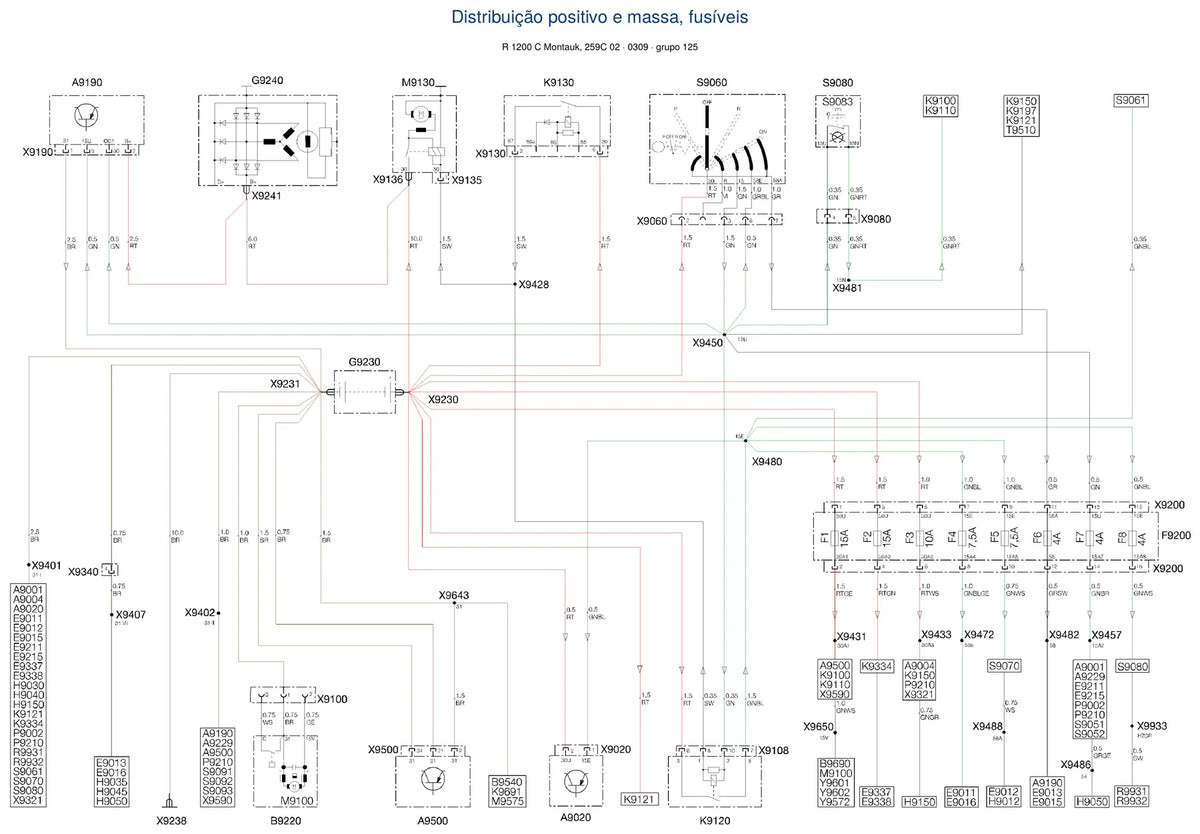

- Distribuição de positivo e terra, fusíveis
- Painel de instrumentos com ABS
- Painel de instrumentos sem ABS
- Luz de freio / lanterna traseira sem ABS
- Piscas com buzina
Na prática, ele serve para
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma R 1200 C Montauk da plataforma 259C 02 (plataforma 259C 02), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
