O Diagrama Elétrico BMW K 1200 S reúne, em um PDF de 37 páginas em português, os esquemas de fiação de fábrica da esportiva K 1200 S (2004 em diante). São 28 diagramas separados por sistema — de ABS / painel de instrumentos até o ano-modelo 2005 a painel de instrumentos sem ABS com ESA a partir do ano-modelo 2006 — e uma legenda com 193 componentes pelo código BMW.
A K 1200 S é a esportiva da nova série K, com motor transversal de 1.157 cm³, Duolever na frente e opção de ESA e ABS. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 28 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 193 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Circuitos separados por ano-modelo (2004–2005, 2004–2006, 2006, 2007 em diante): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), monitor de pressão dos pneus (RDC), ajuste eletrônico da suspensão (ESA), punhos aquecidos e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Circuitos cobertos
- Sem alarme antifurto (DWA)
- Sistema eletrônico do motor
- Motor de partida / alternador

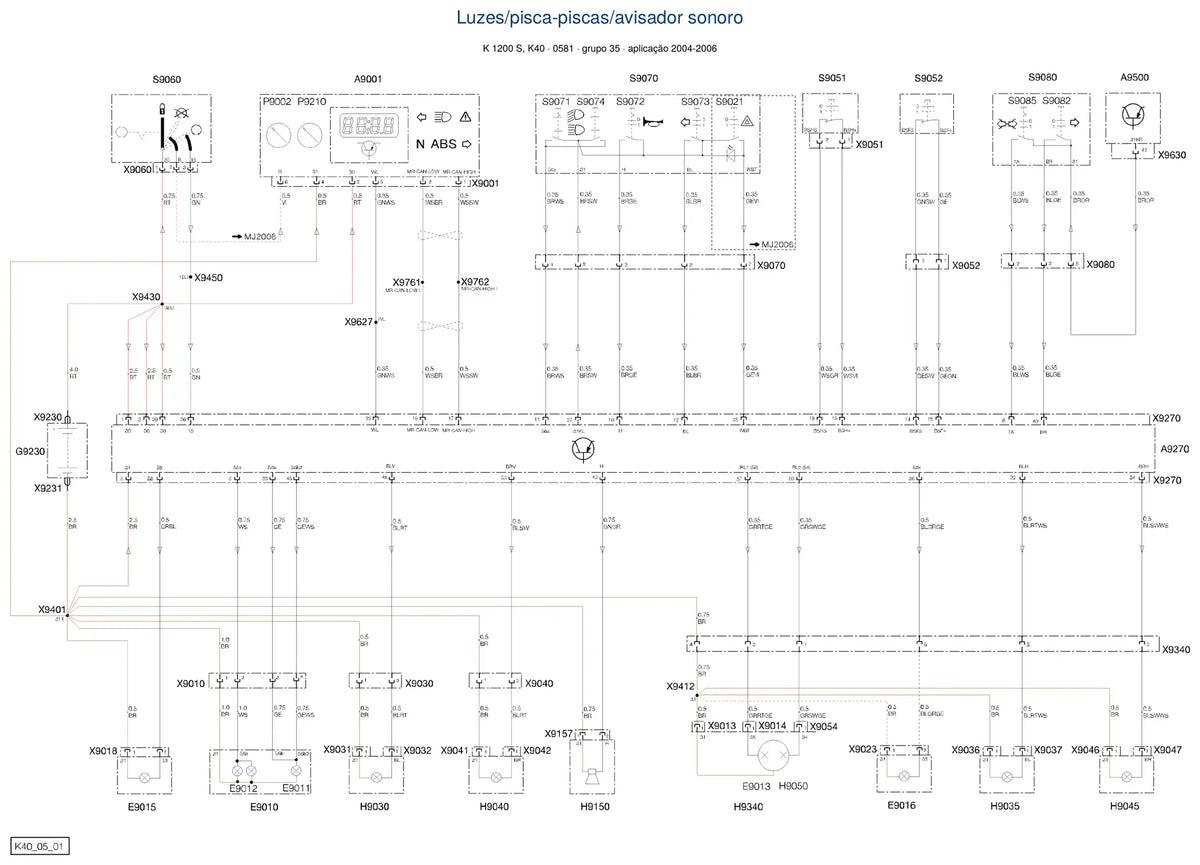

- Iluminação / piscas / buzina com ABS
- Distribuição de positivo e terra
- ABS / painel de instrumentos / computador de bordo sem ESA
- Iluminação / piscas / buzina sem ABS
- Painel de instrumentos / computador de bordo sem ABS com ESA
- Painel de instrumentos / computador de bordo sem ABS / ESA
- Sem alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- ABS / painel de instrumentos / computador de bordo com ESA
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
…e mais 11 circuitos e variantes no mesmo arquivo.
Por que ter este diagrama
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a K 1200 S plataforma K40 (2004 em diante), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
