Com 23 esquemas em 33 páginas em português, o Diagrama Elétrico BMW K 1100 LT mostra a instalação elétrica de fábrica da K 1100 LT (1993–1999) circuito por circuito — começando por ABS e chegando a painel de instrumentos — e fecha com a legenda de 185 componentes.
A K 1100 LT foi a grande touring dos anos 1990 da BMW, com o quatro-cilindros deitado da série K, carenagem integral e equipamento de viagem completo. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 23 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 185 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Circuitos separados por ano-modelo (1993, 1994–1999): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), sistema de áudio e para-brisa elétrico.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Circuitos cobertos
- Motor de partida / alternador
- Luz de leitura
- ABS
- Motronic com entradas
- Para-brisa
- Rádio
- Distribuição de positivo e terra, fusíveis
- Piscas com buzina

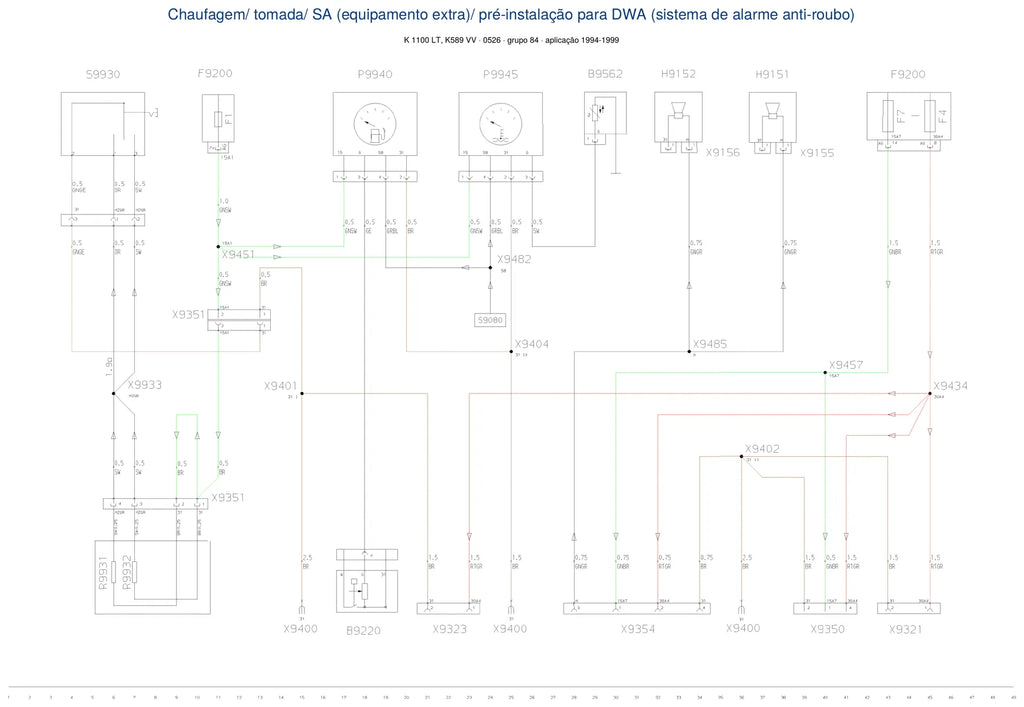

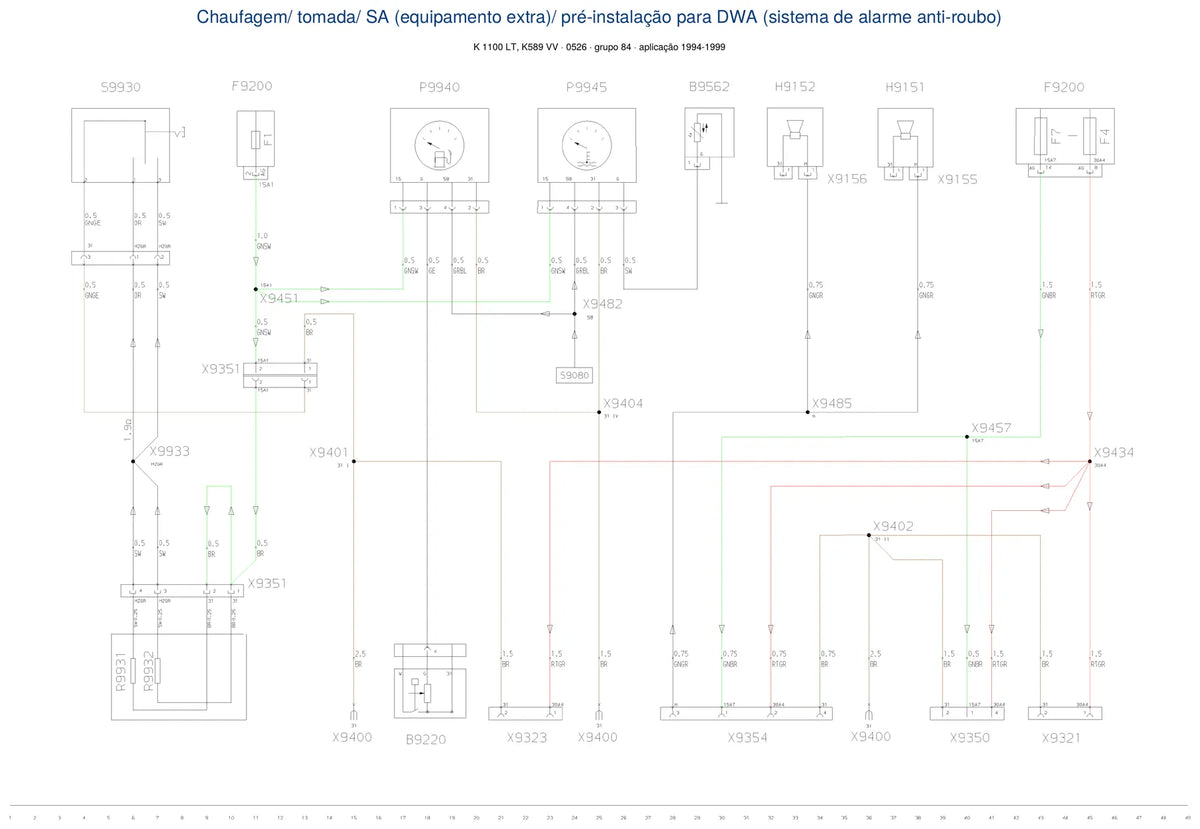

- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
- Painel de instrumentos
- Iluminação com luz de freio
- Motronic com saídas
Na prática, ele serve para
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a K 1100 LT plataforma K589 VV (1993–1999), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
