Com 37 esquemas em 52 páginas em português, o Diagrama Elétrico BMW K 1200 LT mostra a instalação elétrica de fábrica da K 1200 LT (1999–2005) circuito por circuito — começando por ABS e chegando a painel de instrumentos — e fecha com a legenda de 336 componentes.
A K 1200 LT é a touring de luxo da série K, com ré assistida, sistema de áudio, topcase com encosto e para-brisa elétrico. Quem mexe na parte elétrica dela sabe o valor de um esquema confiável.
Destaques deste material
- São 37 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 336 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9003 – Painel das luzes de controlo, A9006 – Computador de bordo (BC).
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Circuitos separados por ano-modelo (1999–2001, 2001–2005): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), piloto automático (FGR), aquecimento do banco, sistema de áudio, ré assistida (RFH), luzes do Topcase e para-brisa elétrico.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Central do motor com entradas
- ABS
- Central do motor com saídas

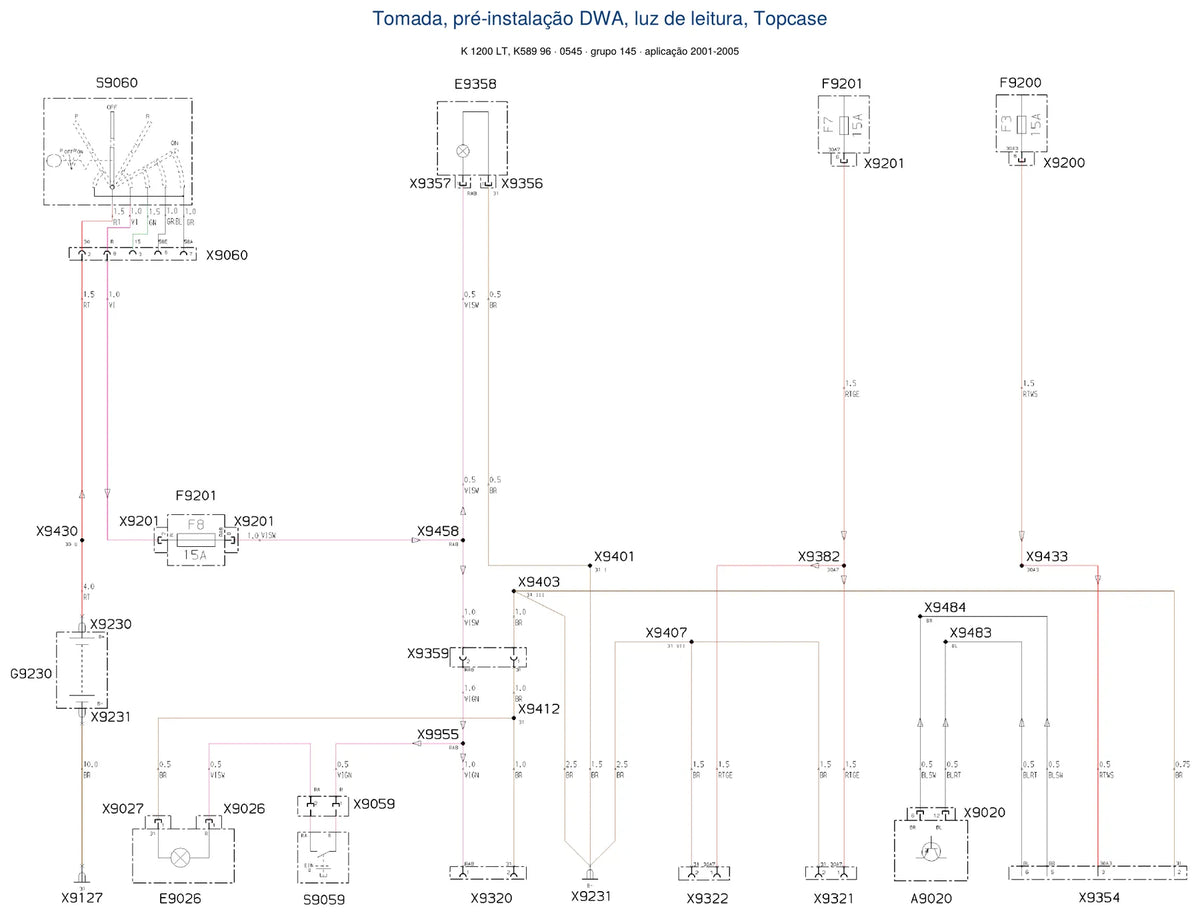

- Tomada, pré-instalação do alarme, luz de leitura, Topcase
- Para-brisa
- Motronic com entradas
- Distribuição de positivo e terra, fusíveis com módulo de partida adicional
- Distribuição de positivo e terra, fusíveis com módulo de partida
- Rádio, intercomunicador, disqueteira de CD
- Distribuição de positivo e terra, fusíveis
- Motronic com saídas
- Distribuição de positivo e terra, fusíveis sem módulo de partida
…e mais 13 circuitos e variantes no mesmo arquivo.
Na prática, ele serve para
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a K 1200 LT plataforma K589 96 (1999–2005), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
