Este é o Diagrama Elétrico BMW G 650 Xmoto (2007 em diante): 7 esquemas de fiação originais em 14 páginas de PDF em português, de ABS a distribuição do positivo / terra / fusíveis sem ABS, com 132 componentes listados na legenda.
A G 650 Xmoto é a supermotard da família X, com rodas de 17 polegadas, freio dianteiro de grande diâmetro e posição esportiva. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- São 7 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 132 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9190 – Unidade de comando ABS, A9260 – Rectificador.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Circuitos cobertos
- Sistema eletrônico do motor
- ABS
- Motor de partida / alternador / conector de diagnóstico
- Iluminação / buzina / painel de instrumentos com ABS

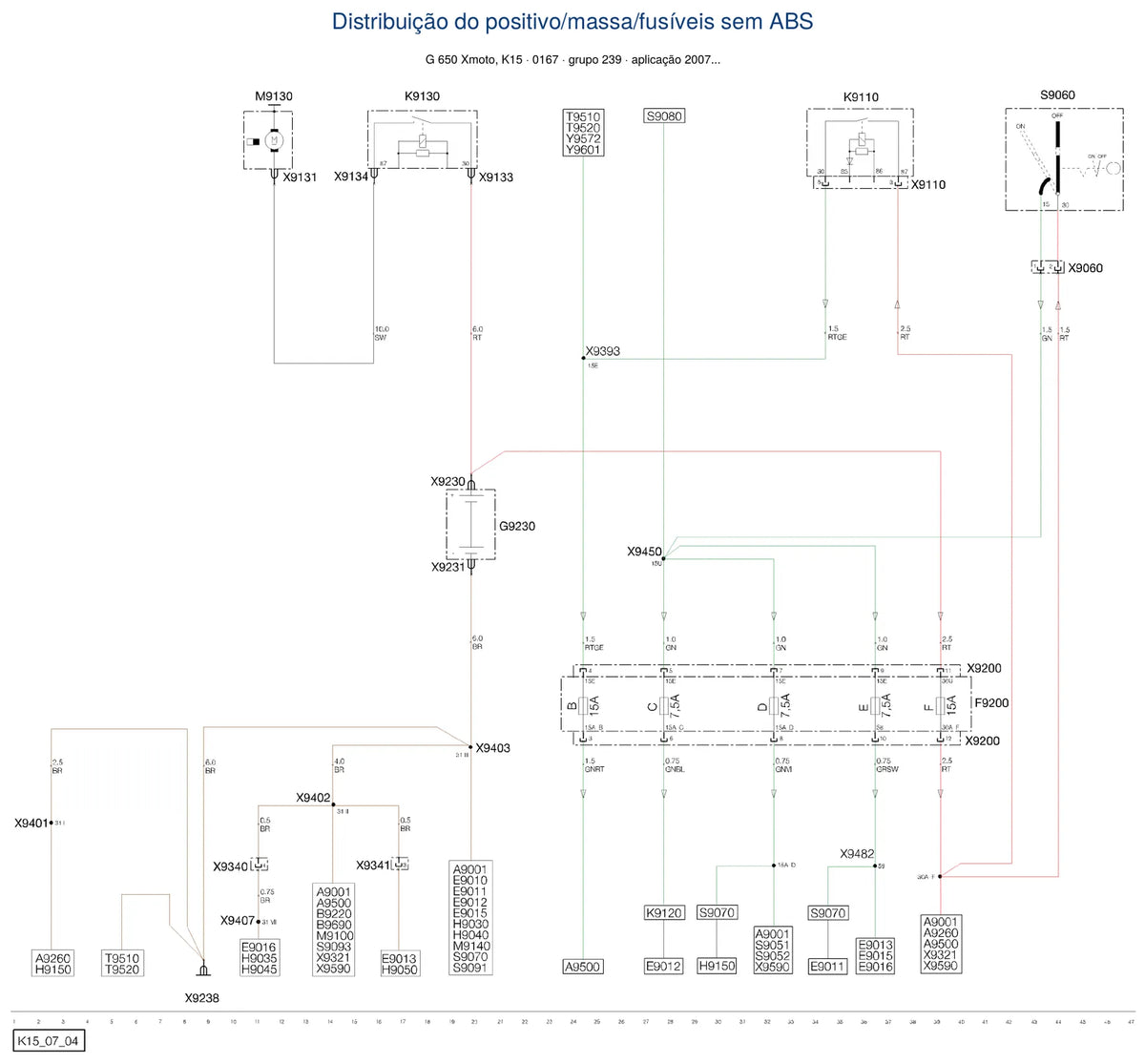

- Distribuição do positivo / terra / fusíveis sem ABS
- Iluminação / buzina / painel de instrumentos sem ABS
- Distribuição do positivo / terra / fusíveis com ABS
Por que vale a pena
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a G 650 Xmoto plataforma K15 (2007 em diante), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
