Descrição
Especificações
Com 7 esquemas em 14 páginas em português, o Diagrama Elétrico BMW G 650 Xcountry mostra a instalação elétrica de fábrica da G 650 Xcountry (2007 em diante) circuito por circuito — começando por ABS e chegando a distribuição do positivo / terra / fusíveis sem ABS — e fecha com a legenda de 132 componentes.
A G 650 Xcountry é a scrambler da família X: rodas raiadas, curso de suspensão moderado e foco em asfalto e terra leve. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material

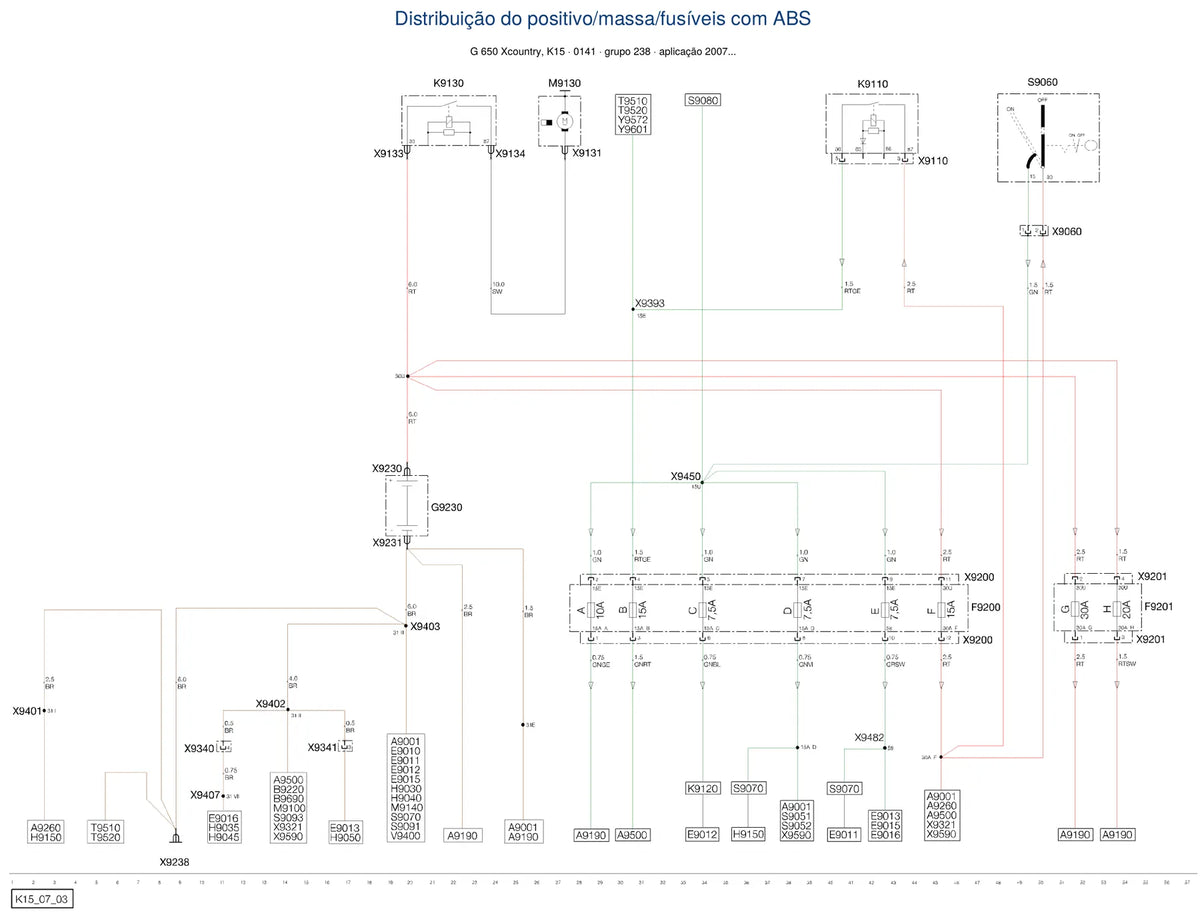

- 7 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 132 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9190 – Unidade de comando ABS, A9260 – Rectificador.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Sistema eletrônico do motor
- ABS
- Motor de partida / alternador / conector de diagnóstico
- Distribuição do positivo / terra / fusíveis com ABS
- Iluminação / buzina / painel de instrumentos sem ABS
- Iluminação / buzina / painel de instrumentos com ABS
- Distribuição do positivo / terra / fusíveis sem ABS
Por que vale a pena
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a G 650 Xcountry plataforma K15 (2007 em diante), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
Produtos relacionados
- Manual de Serviço BMW G 650 Xcountry 2007 a 2008
- Diagrama Elétrico BMW G 650 Xmoto (K15, 2007 em diante)
- Manuais de Serviço Motos BMW — todos os modelos de 1994 a 2016
Garantias e suporte
- Entrega digital imediata após a confirmação do pagamento.
- Abre em qualquer leitor de PDF — computador, celular ou tablet — e imprime bem em A4 ou A3.
- Perdeu o arquivo? Reenviamos sem custo.
- Dúvidas antes da compra: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br.
