O Diagrama Elétrico BMW G 650 Xchallenge reúne, em um PDF de 14 páginas em português, os esquemas de fiação de fábrica da enduro G 650 Xchallenge (2007 em diante). São 7 diagramas separados por sistema — de ABS a distribuição do positivo / terra / fusíveis sem ABS — e uma legenda com 132 componentes pelo código BMW.
A G 650 Xchallenge é a enduro da família X, com suspensão traseira a ar, tanque sob o banco e chassi leve de treliça. Quem mexe na parte elétrica dela sabe o valor de um esquema confiável.
Destaques deste material
- Cada um dos 7 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 132 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9190 – Unidade de comando ABS, A9260 – Rectificador.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Sistema eletrônico do motor

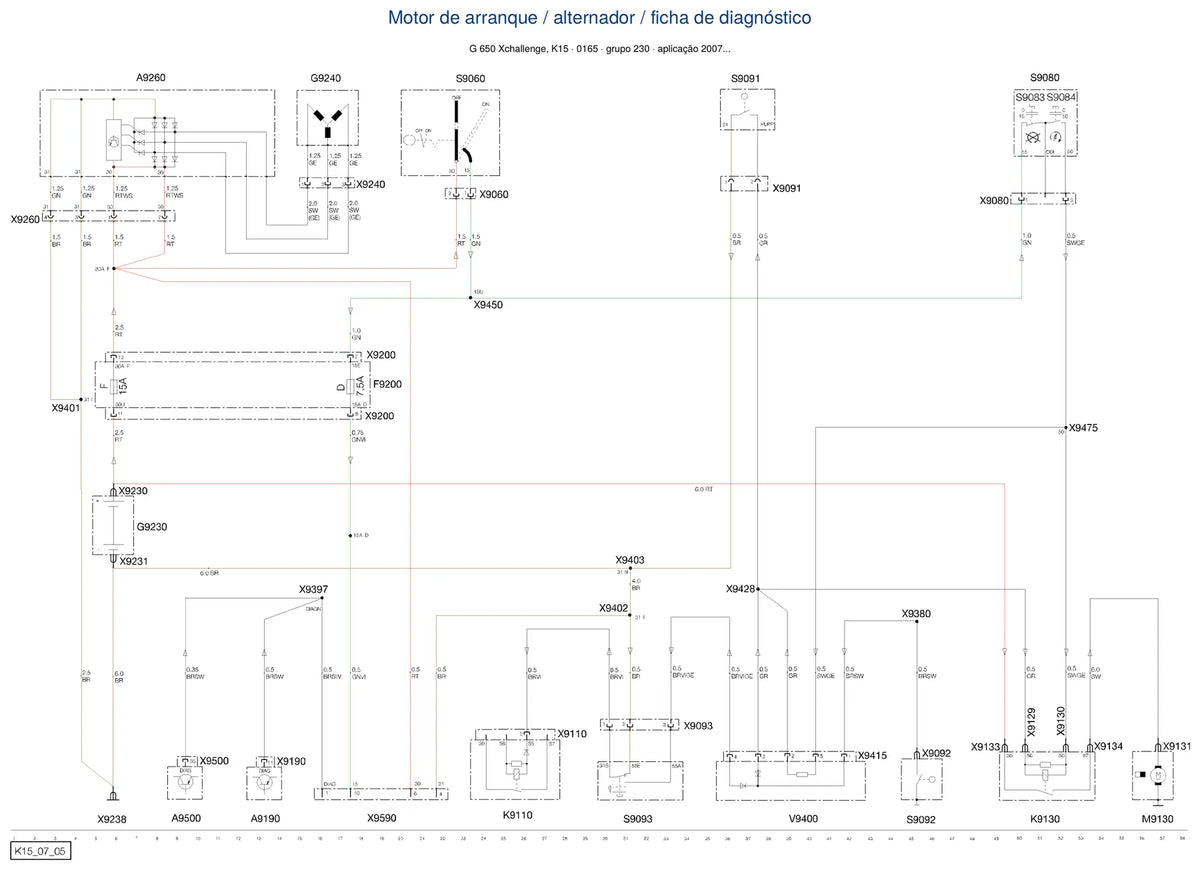

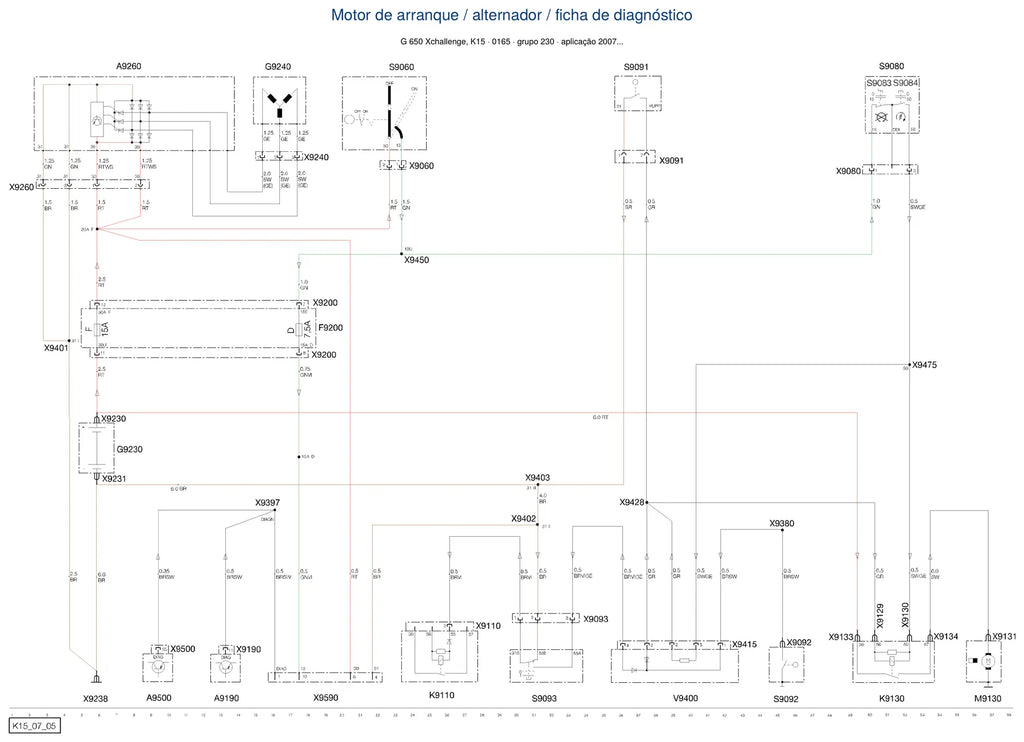

- Motor de partida / alternador / conector de diagnóstico
- ABS
- Distribuição do positivo / terra / fusíveis sem ABS
- Iluminação / buzina / painel de instrumentos sem ABS
- Iluminação / buzina / painel de instrumentos com ABS
- Distribuição do positivo / terra / fusíveis com ABS
Por que vale a pena
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW G 650 Xchallenge (2007 em diante, plataforma K15). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
