Com 9 esquemas em 14 páginas em português, o Diagrama Elétrico BMW F 650 Funduro mostra a instalação elétrica de fábrica da F 650 (1994–2000) circuito por circuito — começando por motor de partida / alternador e chegando a piscas com buzina — e fecha com a legenda de 57 componentes.
A F 650 de primeira geração, conhecida como Funduro, inaugurou a linha monocilíndrica da BMW com motor Rotax de 652 cm³ e transmissão final por corrente. Quem mexe na parte elétrica dela sabe o valor de um esquema confiável.
Destaques deste material
- Cada um dos 9 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 57 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Circuitos separados por ano-modelo (1994–1995, 1996, 1997–2000): você segue exatamente a fiação da sua versão.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motor de partida / alternador
- Piscas com buzina

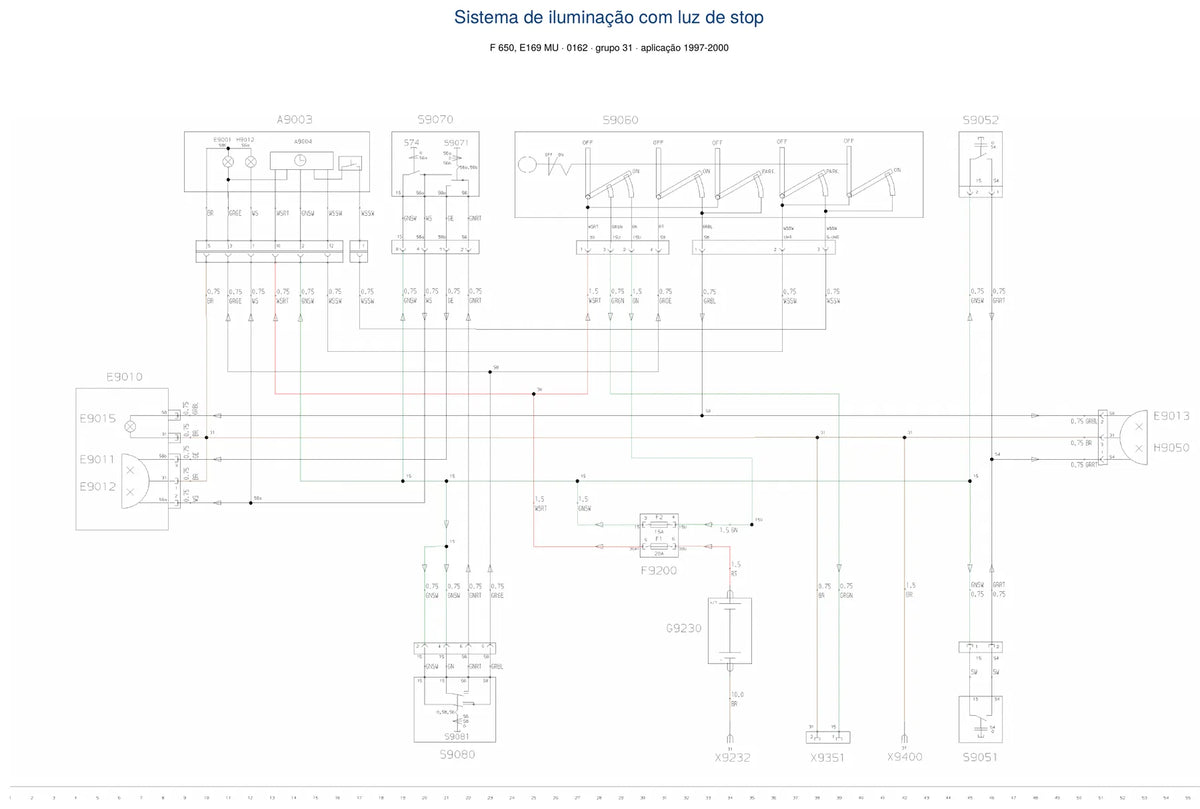

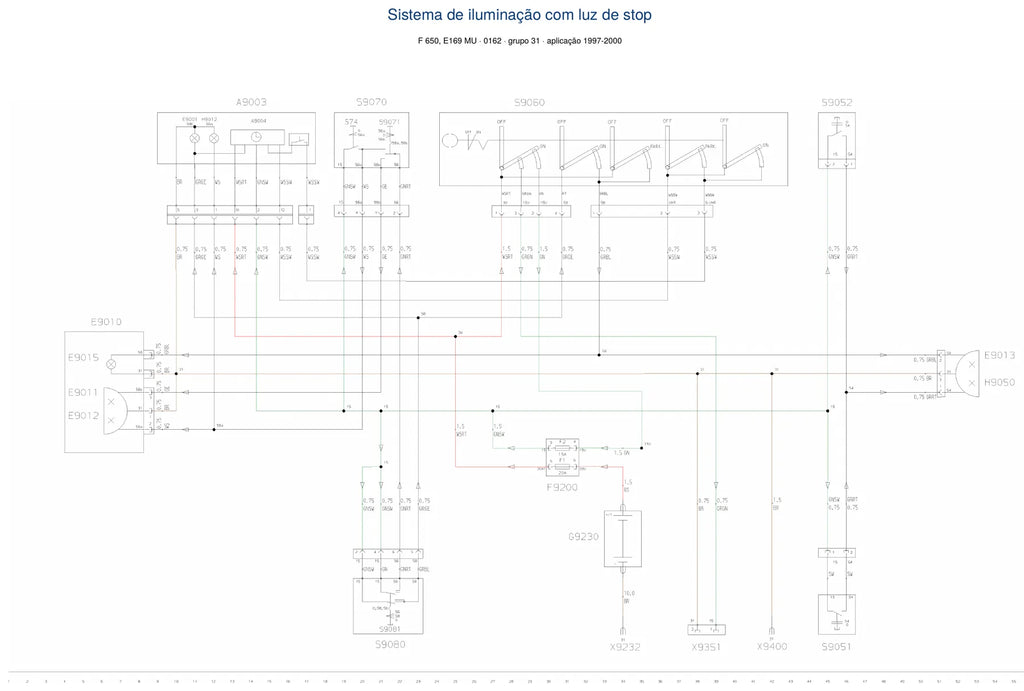

- Iluminação com luz de freio
Por que ter este diagrama
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a F 650 Funduro plataforma E169 (1994–2000), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
