Com 10 esquemas em 16 páginas em português, o Diagrama Elétrico BMW C1 mostra a instalação elétrica de fábrica da C1 (plataforma C1) circuito por circuito — começando por ABS e chegando a chassi, luz de freio, painel de instrumentos / sem ABS — e fecha com a legenda de 106 componentes.
A C1 foi a proposta da BMW para a cidade: um scooter com teto e arco de proteção, cintos de segurança e banco com encosto, pensado para dar mais proteção no uso urbano. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 10 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 106 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS e para-brisa elétrico, além das versões sem ABS.
Circuitos cobertos
- ABS
- Central do motor com saídas
- Motor de partida / alternador

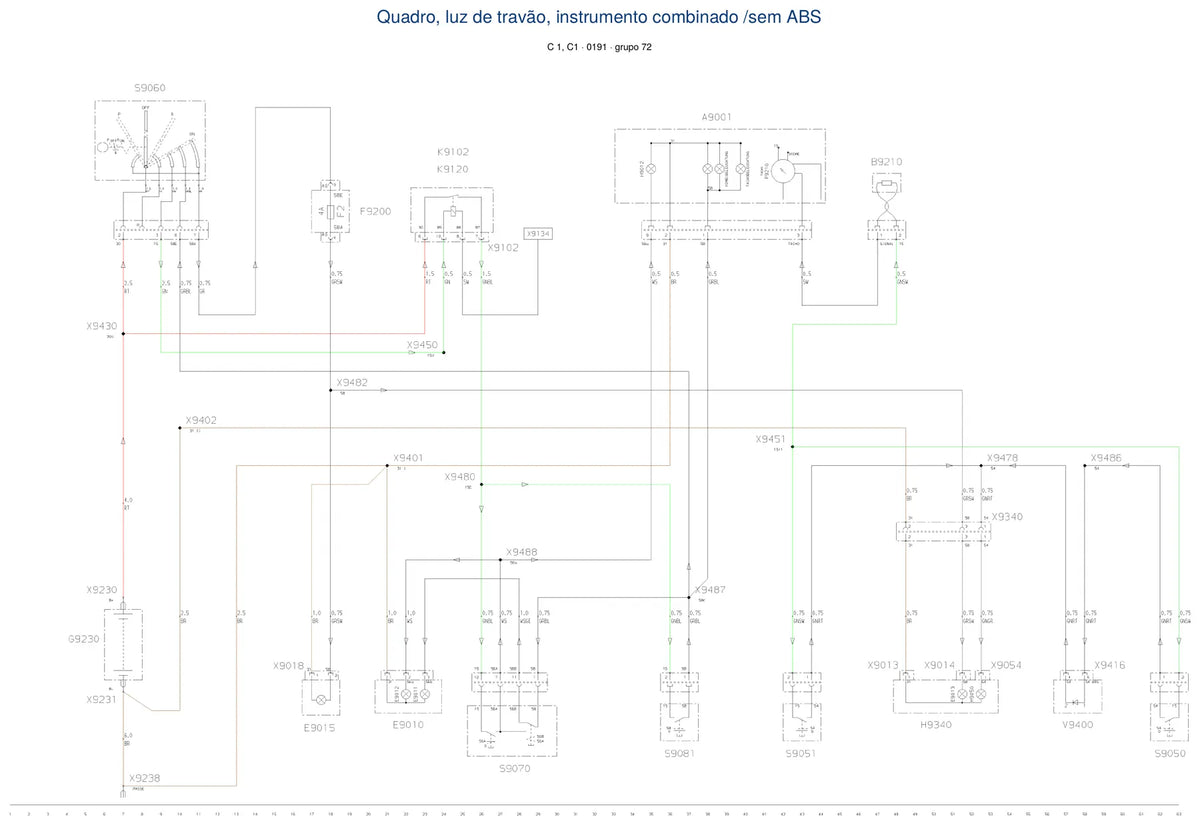

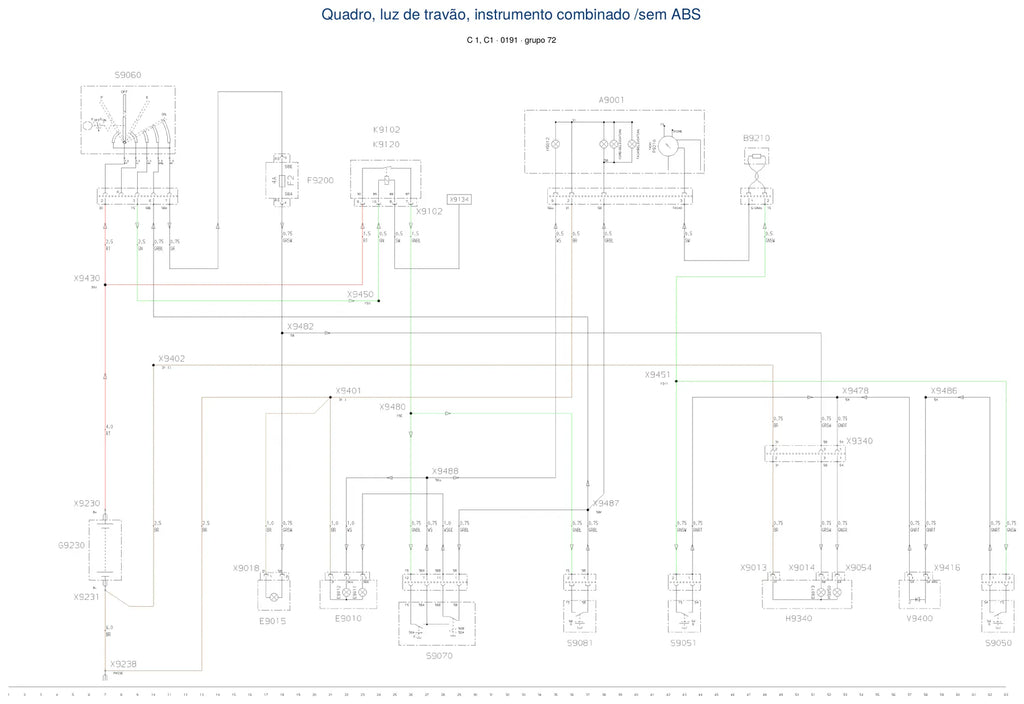

- Chassi, luz de freio, painel de instrumentos / sem ABS
- Distribuição de positivo e terra, fusíveis
- Chassi, luz de freio, painel de instrumentos / com ABS
- Limpador do para-brisa
- Central do motor com entradas
- Piscas com buzina
- Conector adicional, SA
Na prática, ele serve para
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma C1 da plataforma C1 (plataforma C1), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
