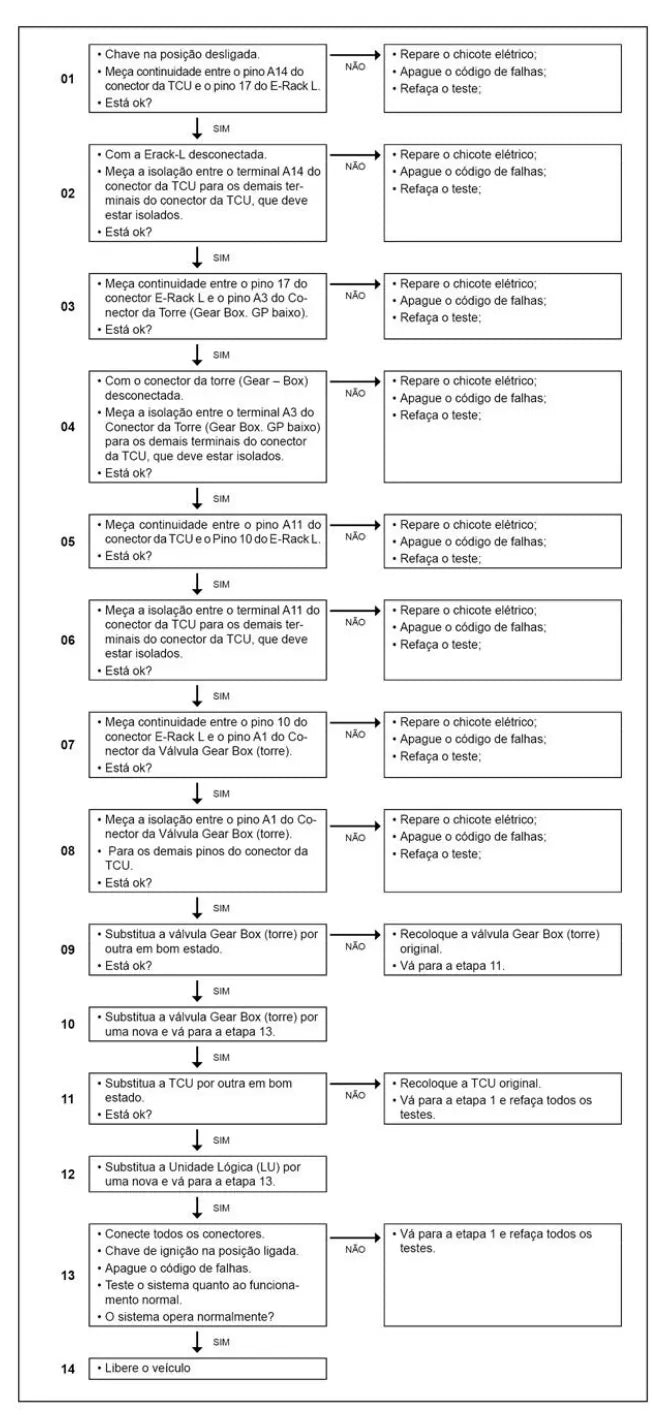

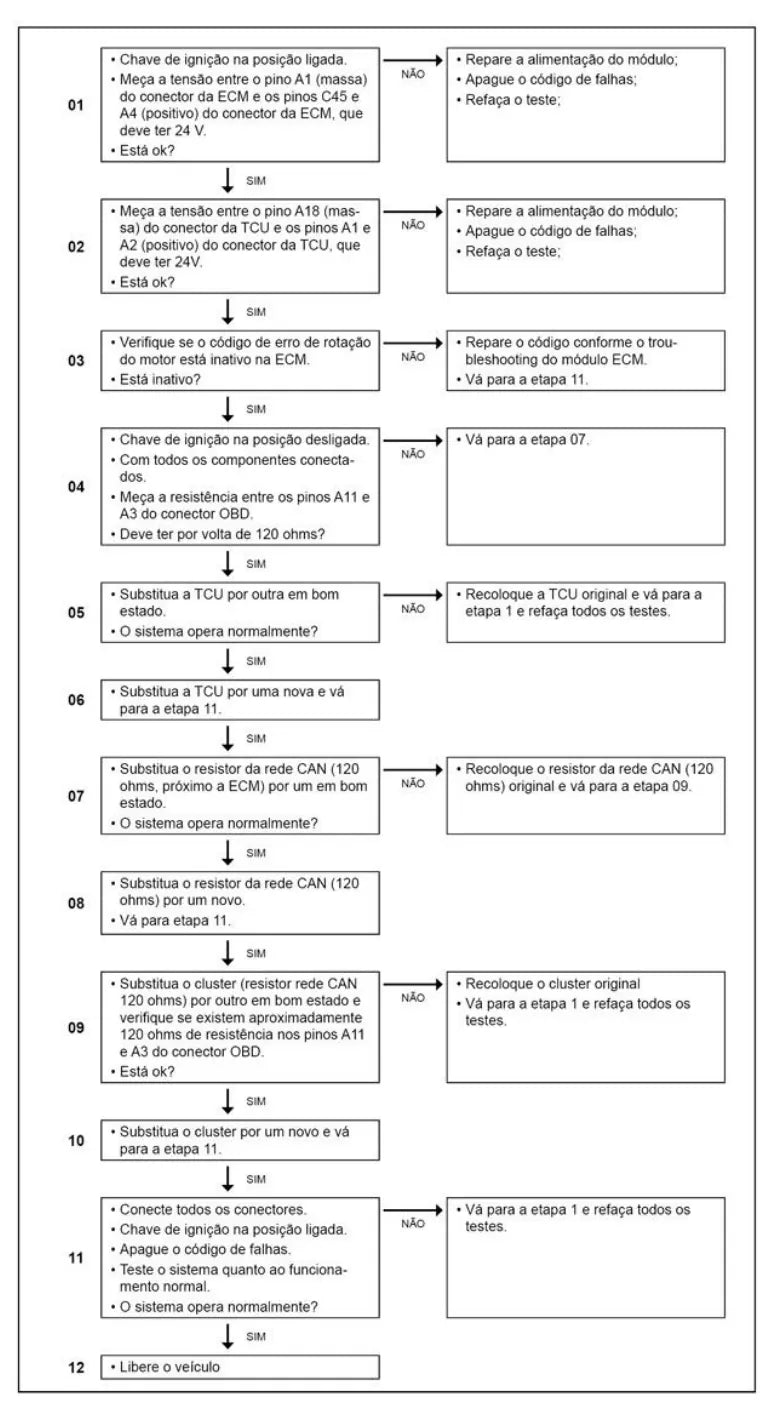

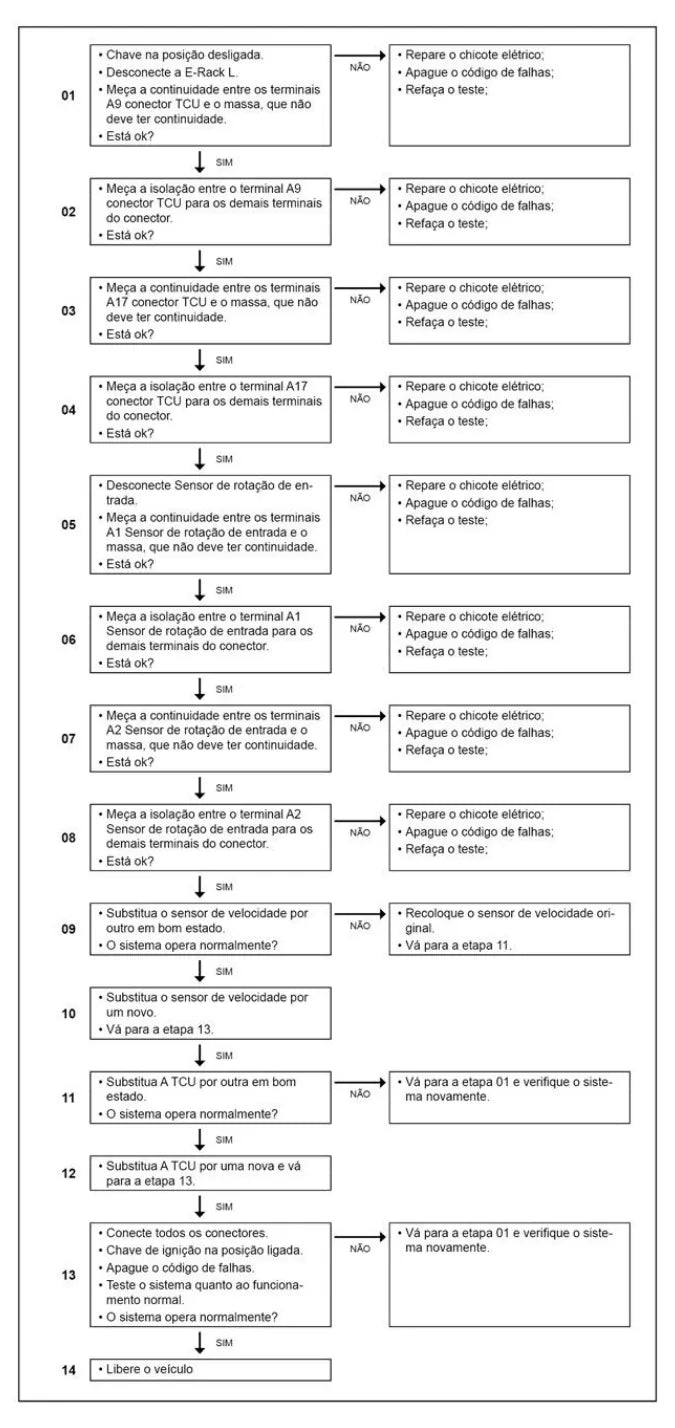

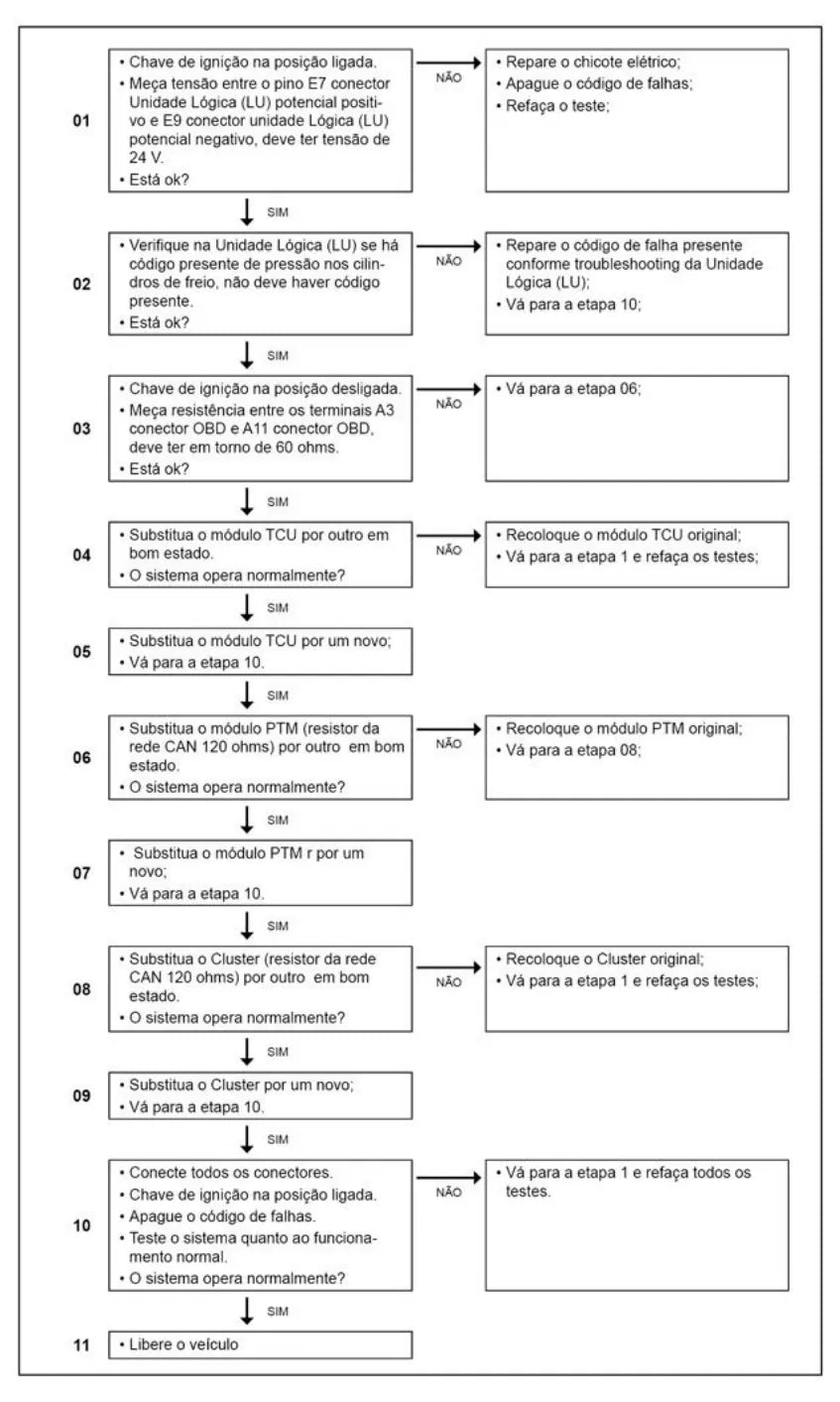

O manual de diagnóstico de falhas do módulo TCU da transmissão ZF Ecosplit de 16 marchas para Caminhão pesado Volkswagen Constellation Euro 5 é o documento técnico em PDF, com 190 páginas em português, que cobre 37 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Constellation 17-330, 19-330, 19-390, 24-330, 25-390, 26-280, 26-390, 31-280, 31-330 e 31-390.
Câmbio que não engata marcha, trava numa relação ou acende o alerta de transmissão quase sempre deixa um código gravado na TCU.
Ecosplit é a ZF de 16 marchas que equipa do 17-330 ao 31-390, e também o 26-280 e o 31-280. São 37 códigos da TCU, com os testes de solenoide, sensor de rotação e comunicação que o Ecomid não tem.
Destaques deste material
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
- Esquema elétrico por código, com conector e pino identificados.
- Capítulo de medições com multímetro, com os cuidados de conector e pino.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- Índice navegável: clicou no código, caiu na página.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.
O que este manual cobre
- Circuito de pré-seleção do GP
- Tensão de alimentação da TCU
- Sinal do interruptor de neutro
- Circuito do interruptor do GV lento
- Circuito da válvula solenoide do GP baixo
- Circuito da Válvula Solenoide de Bloqueio de Vias
- Atraso no Recebimento de Mensagem da Embreagem
- Interruptor Inferior da Embreagem
- Mensagem de Rotação na CAN
- Terra do Circuito da Solenoide Válvula GP
- Comunicação de Rede da Linha P-CAN
- Mensagem dos Níveis de Pressão nos Cilindros de Freio
Por que vale a pena
- Evita a troca por tentativa: o passo de substituição só aparece depois que chicote e alimentação foram descartados.
- Aponta quando o teste exige o veículo parado, em movimento ou com a ignição só ligada.
- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
- Indica quando o código é condição de operação e deve ser apagado, evitando troca de peça boa.
- A tabela de FMI separa sinal alto, sinal baixo, sinal implausível e ausência de sinal — três defeitos diferentes que o painel mostra com o mesmo número.
- Traz a legenda dos componentes de cada circuito, com o número de identificação usado no veículo.
Para quem é
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
- Eletricista automotivo que trabalha com chicote, conector e rede CAN de caminhão e ônibus.
Perguntas frequentes
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
Serve para o meu modelo?
Atende Constellation 17-330, 19-330, 19-390, 24-330, 25-390, 26-280, 26-390, 31-280, 31-330 e 31-390. Confira o seu modelo nessa lista antes de comprar.
Como recebo o arquivo?
O download fica disponível logo após a confirmação do pagamento. É um arquivo PDF, sem envio físico.
Abre no celular?
Abre. É um PDF comum, que roda em qualquer leitor de celular, tablet ou computador, sem programa especial.
Esse material é o mesmo do scanner?
Não. O scanner mostra o número do código; este manual é o que explica o que aquele número significa e como testar o circuito.
