O manual de diagnóstico de falhas do módulo TCU da transmissão ZF Ecomid de 9 marchas para Caminhão pesado Volkswagen Constellation Euro 5 é o documento técnico em PDF, com 152 páginas em português, que cobre 27 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Constellation 17-280 e 24-280.
Câmbio que não engata marcha, trava numa relação ou acende o alerta de transmissão quase sempre deixa um código gravado na TCU.
Ecomid é a caixa ZF de 9 marchas dos 17-280 e 24-280. Os 27 códigos cobrem o módulo TCU, os sensores de rotação de entrada e saída, as solenoides do GP e do bloqueio de vias, e as mensagens de marcha na rede CAN.
Destaques deste material
- 27 códigos de falha, cada um resolvido do sintoma até a decisão final.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.

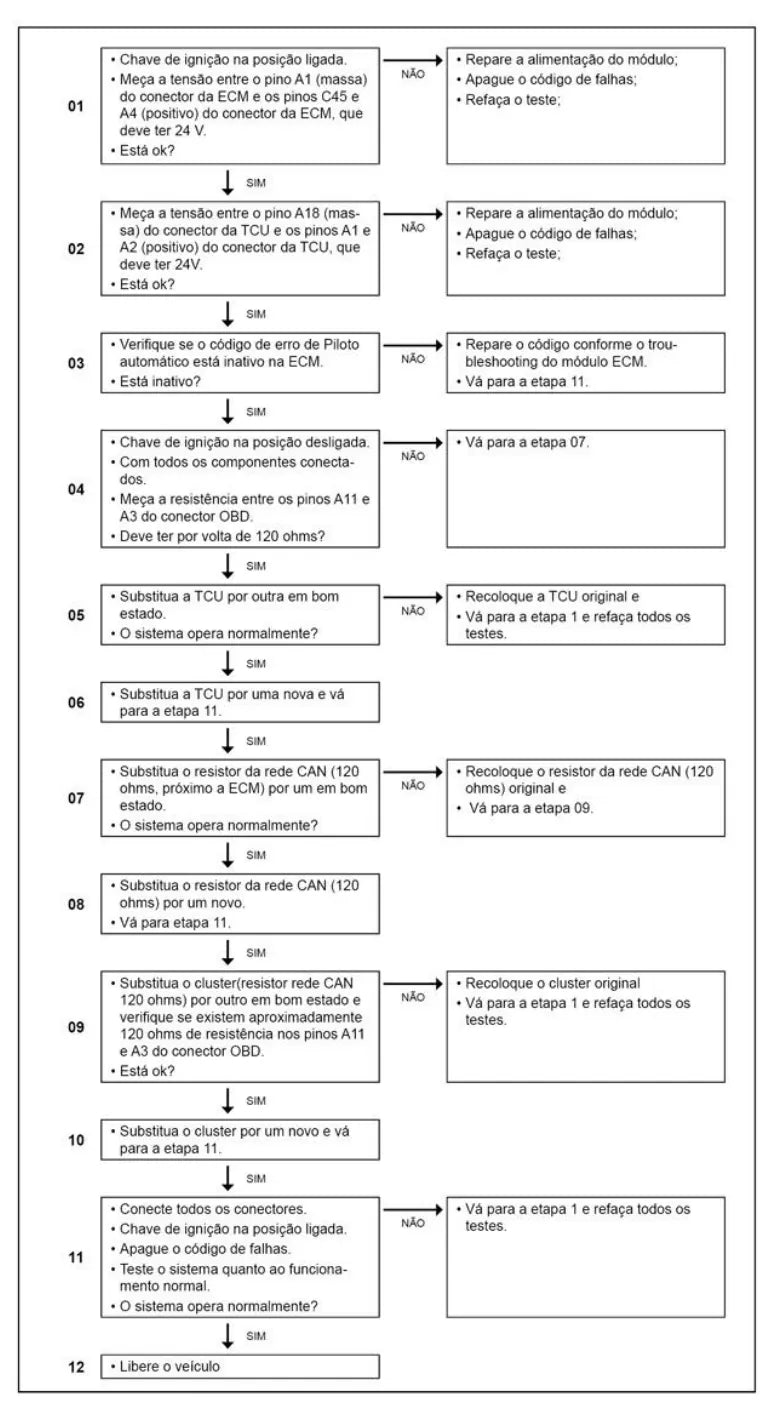

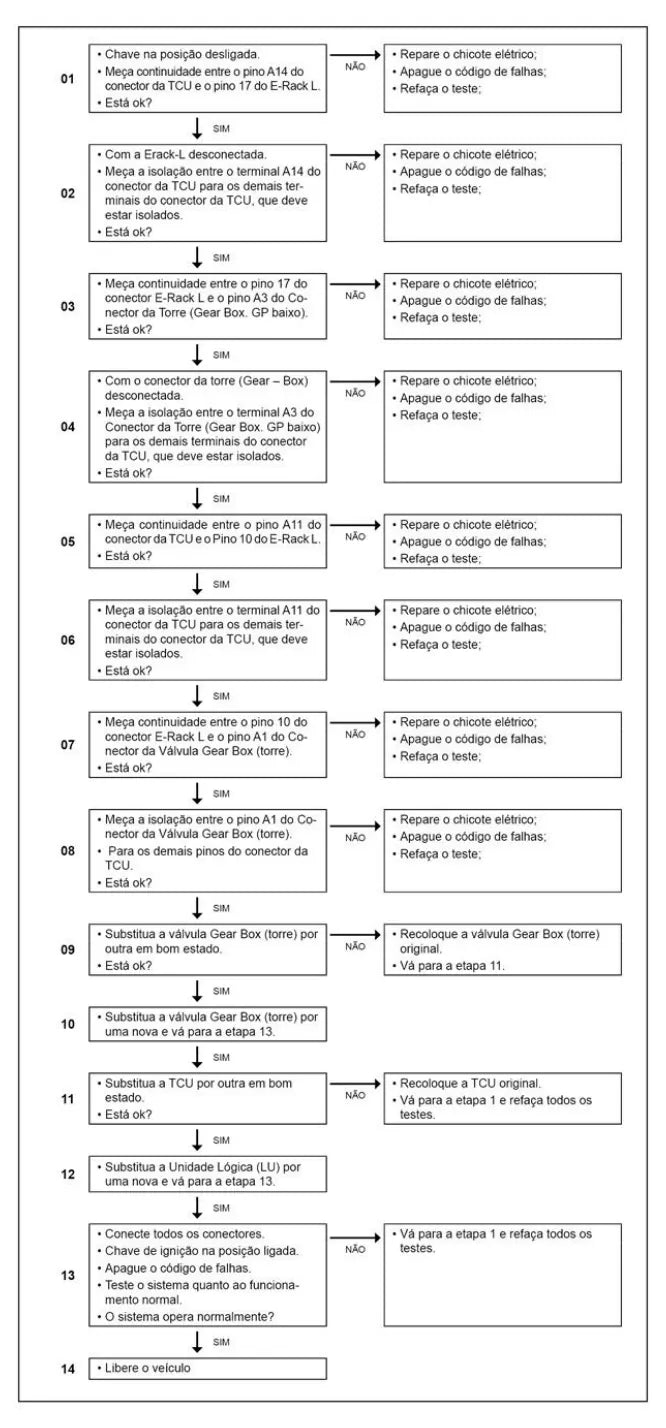

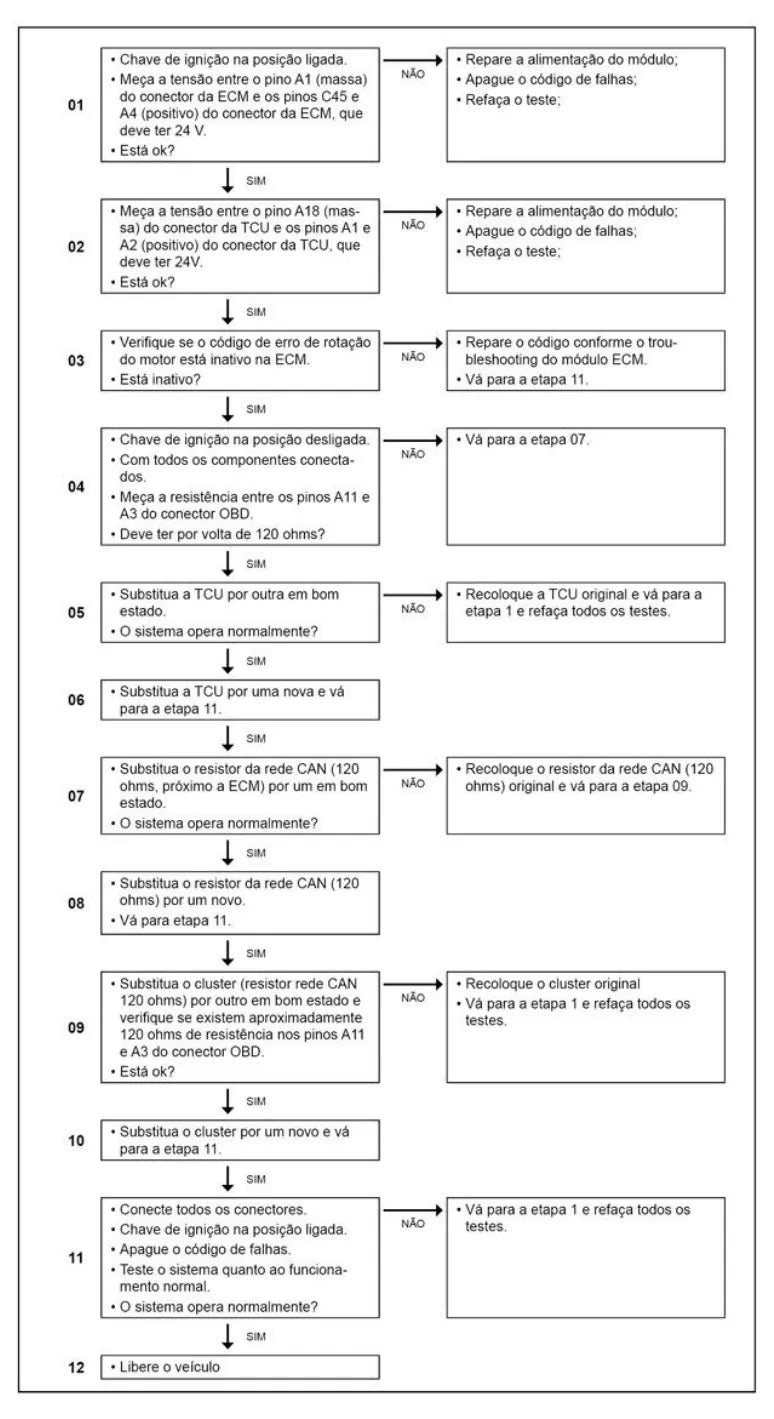

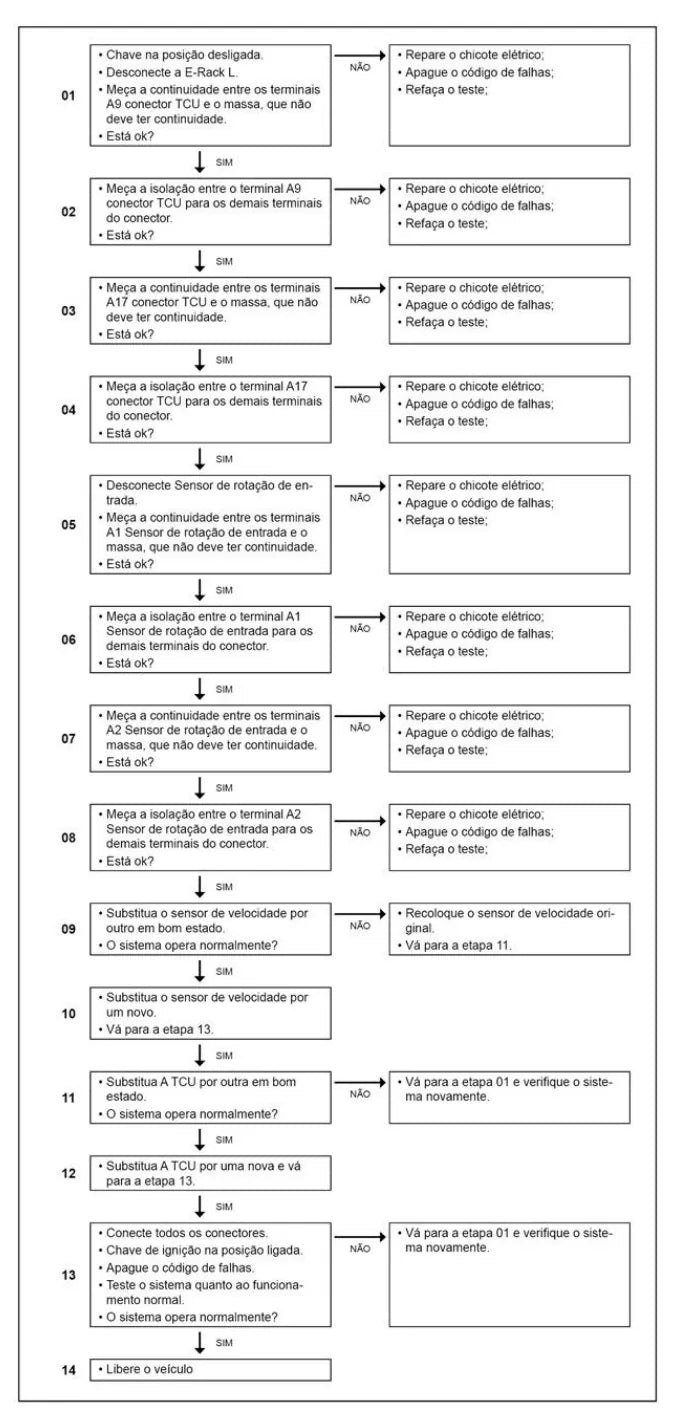

- Fluxograma de diagnóstico numerado, com saída SIM/NÃO em cada etapa.
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.
- Índice navegável: clicou no código, caiu na página.
- Esquema elétrico por código, com conector e pino identificados.
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
O que este manual cobre
- Sensor de Rotação de Entrada da Transmissão
- Pré-Seleção do GP
- Sobrevoltagem na TCU
- Sensor de Velocidade de Saída
- Sinal do interruptor de ré
- Circuito da Válvula Solenoide do GP Alto
- Alteração na Memória TCU
- Interruptor Inferior da Embreagem
- Mensagem de Rotação na CAN
- Terra do Circuito da Solenoide Válvula GP
- Mudança de H em Velocidade Indevida
- Sensor de Ar Comprimido
Por que vale a pena
- Evita a troca por tentativa: o passo de substituição só aparece depois que chicote e alimentação foram descartados.
- Mostra em quais outros módulos a mesma falha costuma gravar código, para você não caçar defeito no lugar errado.
- Cada código traz o procedimento de teste na sequência da fábrica, com o ponto exato onde encostar a ponta de prova.
- Traz o efeito de cada falha no funcionamento: o que o veículo perde, se ainda pode rodar e o que para de funcionar.
- Fecha o atendimento com a etapa de apagar a memória de falhas e revalidar o sistema antes de entregar.
- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
Para quem é
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
- Eletricista automotivo que trabalha com chicote, conector e rede CAN de caminhão e ônibus.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
Perguntas frequentes
Quantos códigos tem?
São 27 códigos, cada um com descrição, causas por FMI, esquema elétrico e passo a passo do teste.
Preciso de scanner para usar?
Ajuda, mas não é obrigatório. O volume traz o capítulo de uso da ferramenta VCO-950 e também os procedimentos com multímetro, que resolvem boa parte dos testes.
Vem com esquema elétrico?
Vem. Cada código tem o circuito desenhado com a identificação dos conectores e dos pinos envolvidos.
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
Posso pesquisar por um código?
Pode. Dá para buscar o número do código pelo próprio leitor de PDF, e o sumário é clicável: clicou no código, caiu na página.
