Este é o Esquema Elétrico Renault Clio 1.6 16V: 10 páginas em PDF, idioma português. Documento de fábrica, sem resumo de internet e sem adaptação — cada página traz a informação na forma em que a Renault a publicou.
São dez páginas de esquema elétrico da injeção Siemens EMS 3134 do Clio 1.6 16V com motor K4M Hi-Flex — nada além disso, e é por isso que resolve rápido. Você tem o diagrama do controle do motor, o circuito dos quatro eletroinjetores, da eletroválvula de purga do canister e dos eletroventiladores, mais a pinagem completa da unidade de comando e sua alimentação. Junto vêm os valores de teste do sensor de rotação e PMS, do MAP, da temperatura do ar, da sonda lambda aquecida, do sensor de detonação, da borboleta motorizada e do sensor de posição do pedal. Formato A4, pronto para imprimir e levar para a bancada.
Destaques deste material
- Diagrama elétrico do Renault Clio 1.6 16V equipado com o motor K4M Hi-Flex.
- Dedicado à injeção eletrônica Siemens EMS3134 usada nessa motorização.
- Material enxuto e direto: 10 páginas em A4, no formato pronto para impressão e uso na bancada.
- Documento gerado em 23/06/2018, em português.
O que este manual cobre

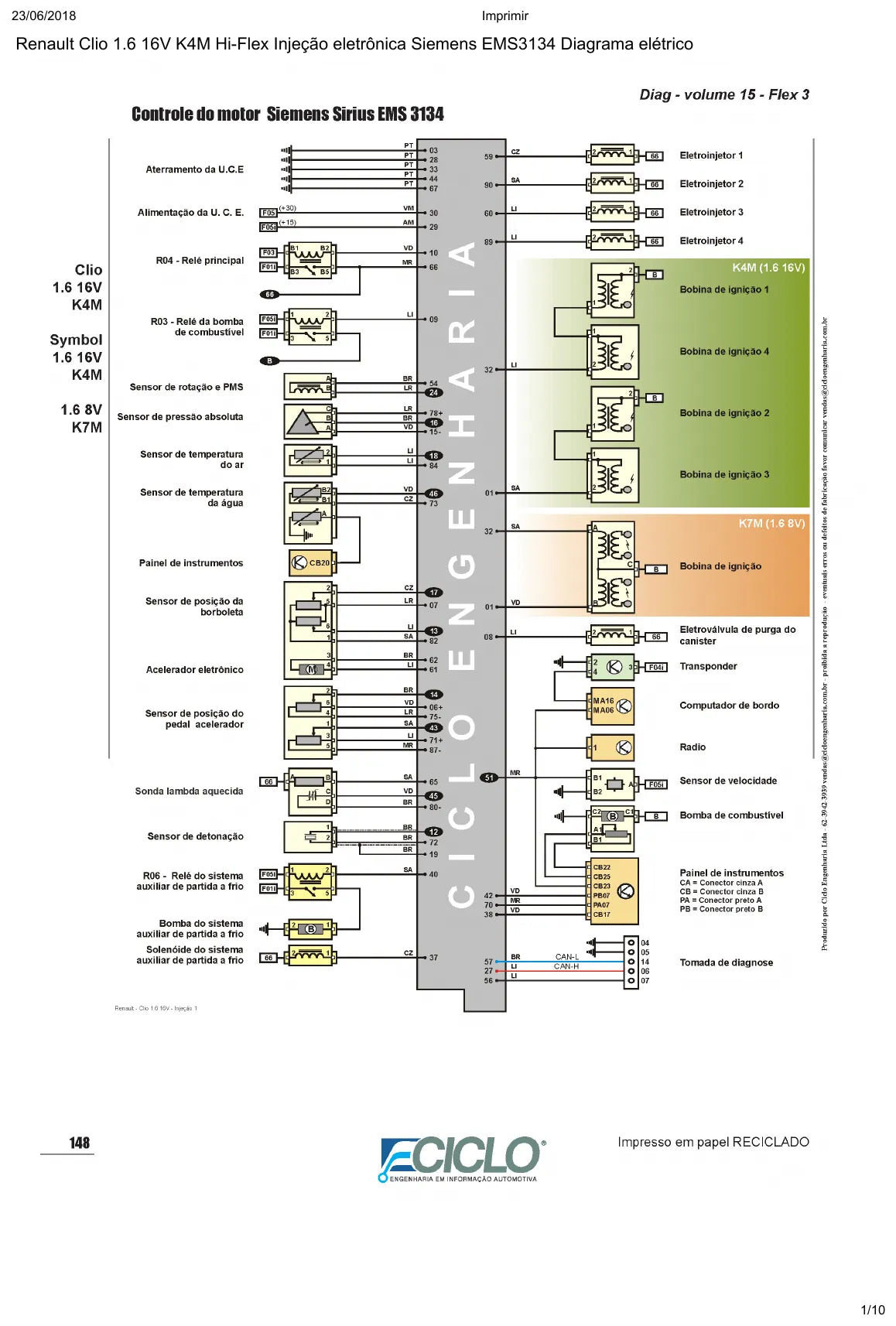

- Diagrama do controle do motor Siemens Sirius EMS 3134
- Circuito dos eletroinjetores 1 a 4, da eletroválvula de purga do cânister
- Diagrama dos eletroventiladores de arrefecimento
- Pinagem da unidade de controle do motor
- Alimentação da U.C.E. e valores de teste do sensor de rotação e PMS
- Sensor de pressão absoluta (MAP) e sensor de temperatura do ar
- Acelerador eletrônico (borboleta motorizada) e sensor de posição do pedal
- Sonda lambda aquecida e sensor de detonação
- Bobinas de ignição dos motores K4M (1.6 16V) e K7M (1.6 8V)
- Caixa de relés e fusíveis interna — descrição dos fusíveis F01i a F25i
- Localização dos componentes no vão do motor
- Tabela de localização dos componentes da injeção eletrônica no veículo
