Descrição

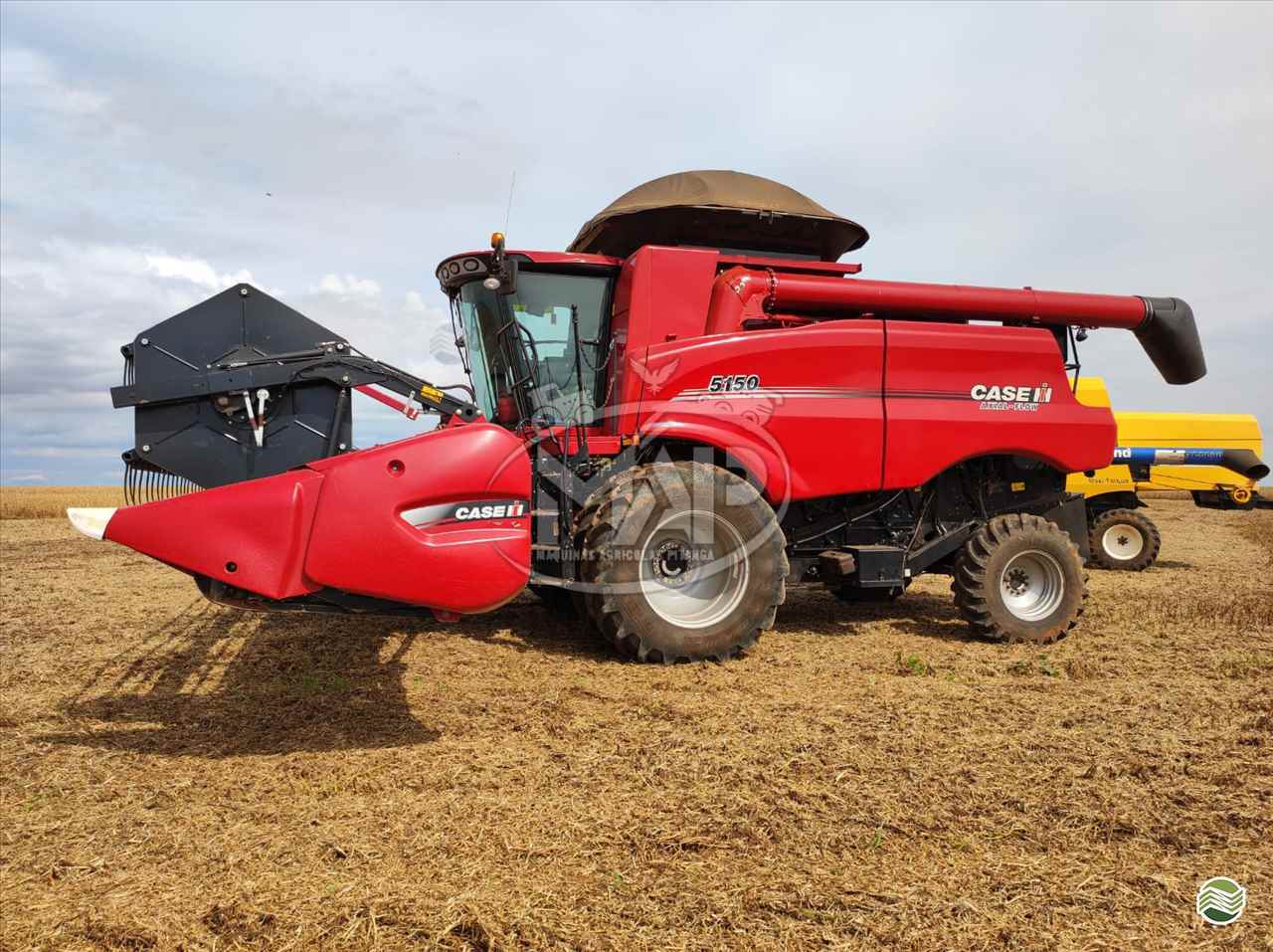

Catálogo de Peças Colheitadeira Case IH 5150 — arquivo PDF com 1.333 páginas em Português, com códigos originais por sistema e quantidades por montagem. Material que padroniza a comunicação entre oficina e fornecedor de peças do catálogo Case 5150.
Referência ao modelo 5150 da família Axial Flow, edição 2021, originária da Case IH. Aplicável às colheitadeiras Case 5150 fabricadas a partir de 2021, equipadas com motor F4HFP613B*H005 (NEF, 6 cilindros), abrangendo variantes 5150 EXP LAR, 5150 STANDARD LAR T3, 5150 SL LAR T3 e 5150 RICE LAR T3. Para o dia a dia de balcão, apresenta vistas explodidas com numeração de cada componente, tabela de Nº de peça com descrição e quantidade, índice por conjunto e variantes (códigos de variante como 425400777, 425400787, 425400797 etc.). Arquivo otimizado para consulta rápida em balcão ou oficina.
O Que Torna Este Catálogo Case 5150 Confiável
- Documento original Case IH em formato PDF de alta qualidade
- Códigos verificados conforme documentação oficial do fabricante
- 1.333 páginas de conteúdo técnico estruturado da colheitadeira 5150
- Vistas explodidas com numeração padrão de fábrica
- PDF preservado em qualidade original para consulta detalhada
- Suporte ao cliente via WhatsApp e e-mail
- Reentrega gratuita do arquivo quando precisar
Especificações do Catálogo Case 5150
- Marca: Case IH
- Modelo: 5150 (Axial Flow)
- Tipo: Colheitadeira
- Páginas: 1.333
- Tamanho: 97 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Ano: 2021 em diante
- Motor: F4HFP613B*H005 (NEF, 6 cilindros)
- Variantes de produção: 425400777, 425400787, 425400797, 425400807, 425400817, 425400827, 425400837, 425400847, 425400857, 425400867, 425400877, 425400887, 425400897, 425400907, 425400987, 425400607, 425400657, 425400697
- Configurações cobertas: 5150 EXP LAR, 5150 STANDARD LAR T3, 5150 SL LAR T3, 5150 RICE LAR T3
Sistemas e Conjuntos Cobertos no Catálogo Case 5150
Motor e periféricos: conjunto motor F4HFP613B*H005, suportes do motor, polias, cubos, mangueiras do radiador, braçadeiras e parafusos de fixação.
Sistema hidráulico: válvulas de controle de prioridade, válvulas de alívio, plugs sextavados internos ORB, bujões com orifício e tela, O-rings e kits de vedação.
Transmissão e powertrain: estruturas e suportes do trem de força, fixadores, espaçadores e calços de afinação.
Elétrica e chicotes: chicotes de cabine, conectores Deutsch de 12 cavidades, braçadeiras de cabo, base para wire tie e rebites pop.
Fixadores e elementos comuns: parafusos flangeados M6, M8, M12 e M16 em diversas classes (10.9, 8.8), porcas flangeadas correspondentes, arruelas planas e anilhas de retenção.
Cabine, acesso e tubulações: escadas de acesso (compartilhadas com 6150/7150), tubos flexíveis SAE J30R7, mangueiras de drenagem e respiro, braçadeiras de mangueira e coberturas.
Exemplos de Part Numbers do Catálogo Case 5150
Alguns códigos presentes neste catálogo:
- Motor (conjunto principal): 47645408 (motor F4HFP613B*H005, ver modelo do motor)
- Estrutura e suportes: 47608063 (estrutura), 84255166 (suporte), 47375124 (suporte), 47375155 e 47375165 (fixadores)
- Fixadores (parafusos flangeados): 87495304 (M16 x 40 Cl 10.9 ZND), 87698849 (M16 x 50 Cl 10.9), 87698766 (M16 x 30 Cl 10.9), 87343550 (Hex M12 x 25), 87030508 (Hvy Hex M12 x 30 Cl 10.9), 87698833 (M8 x 33,1 Cl 10.9), 87695418 (M6 x 16 Cl 10.9)
- Porcas flangeadas: 87016581 (M16 Cl 10), 86512497 (M12 x 1.75 Cl 10), 86507066 (M8 x 1.25 Cl 10), 87681210 (M8 x 1.25 Cl 10)
- Mangueiras e tubulações: 84296251 (mangueira 22,23 mm ID x 80 mm L SAE J30R7), 293339A1 (mangueira do radiador 22,35 mm ID x 1100 mm L), 1977293C3 (mangueira 15,748 mm ID x 1700 mm — drain and breather), 47841900 (mangueira 19,05 mm ID x 3800 mm SAE J30R7), 84364071 (tubo flexível 15,75 mm ID x 1900 mm)
- Hidráulico (válvulas e vedação): 84569276 (válvula de controle, prioridade), 87434000 (válvula de alívio), 87434016 (bujão com orifício e tela), 86508168, 190707A1 e 86978349 (kits de vedação)
- Elétrico e cabos: 87550514 (chicote), 87700108 (conector elétrico Deutsch 12 cavidades), 306132C1 (braçadeira de cabo 14,5'' L), 86590413 (base para wire tie)
- Polias e transmissão: 87735266 (polia 356 mm OD), 87481453 (cubo), 87602134 (polia), 87613308 (anilha de retenção 12,88 mm ID x 22,33 mm OD)
- Item compartilhado da família: 47569452 (escada — aplicação 5150, 6150, 7150)
Quem se Beneficia do Catálogo Case 5150
Recurso indispensável para quem mantém frotas agrícolas: mecânicos de fazenda, concessionárias Case IH, revendas de peças e gestores de manutenção rural que trabalham com colheitadeiras 5150 da série Axial Flow ano 2021 em diante.
Catálogo de Peças vs Manual de Serviço Case 5150
Este catálogo de peças do Case 5150 é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, consulte o 5150 6150 7150 Manual De Servico Oficina + Codigos de erros Colheitadeiras Case (Portugues).
Perguntas Frequentes sobre o Catálogo Case 5150
O catálogo de peças Case 5150 é em português?
O catálogo Case 5150 está em Português. Vale destacar que part numbers são iguais no mundo todo — qualquer concessionária identifica as peças por esses códigos, independentemente do idioma.
Este é o catálogo Case 5150 oficial?
Sim, é o catálogo original Case IH conforme documentação técnica do fabricante para a colheitadeira 5150 (Axial Flow), ano 2021 em diante. Mantém a estrutura, variantes (425400777, 425400787, 425400797 etc.) e a codificação utilizadas pelas concessionárias autorizadas.
Em que formato o catálogo é entregue?
O arquivo PDF é enviado imediatamente por e-mail ou WhatsApp após o pagamento. Sem espera de transportadora, sem custos de envio.
Garantias e Suporte — Catálogo Case 5150
Trabalhamos com total transparência na entrega do catálogo Case 5150:
- Recebimento em minutos após confirmação do pagamento
- Reentrega gratuita em caso de perda do arquivo
- Suporte por WhatsApp para qualquer dúvida
- Acesso permanente sem renovação ou mensalidade
- Documento integral conforme arquivo original
- Pagamento via plataforma certificada
