Descrição
Manual de Serviço Colheitadeira Case 5150 / 6150 / 7150 — arquivo PDF com 2.639 páginas em Português, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.

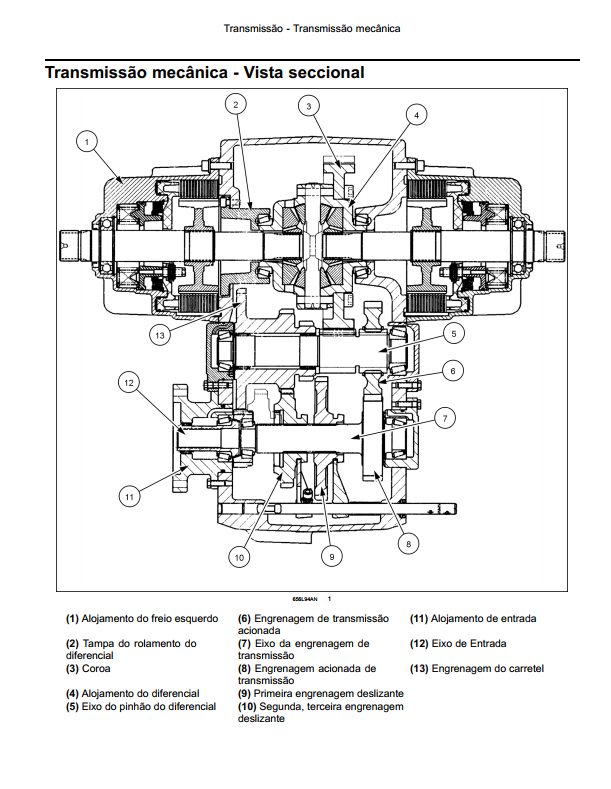

Referência oficial: 90364463, publicado em dezembro de 2020 pela CNH Industrial Latin America. Cobre as colheitadeiras AXIAL-FLOW® 5150 (série JHFY51500KJG13439), 6150 e 7150 (série JHFY71500KJG13555), equipadas com motores F4HFP613B*H005 e F2CFP614A*H001 conforme variante. Inclui diagramas elétricos completos com mapeamento de injetores por banco e cilindro para motores NEF e Cursor, vista seccional da transmissão mecânica com identificação de 13 componentes, tabela de códigos de falha (DTCs) e procedimentos ilustrados passo a passo com valores de torque. PDF pesquisável de 239 MB para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Case IH
- Modelo: AXIAL-FLOW® 5150 / 6150 / 7150
- Tipo: Colheitadeira Rotativa
- Páginas: 2.639
- Tamanho: 239 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: 90364463
- Edição: Dezembro 2020
- Série 5150: JHFY51500KJG13439
- Série 7150: JHFY71500KJG13555
- Motor 5150: F4HFP613B*H005
- Motor 6150: F2CFP613A*H001
- Motor 7150: F2CFP614A*H001
Procedimentos e Sistemas Cobertos
Motor e trem de força: motor e bloco do motor, purificadores de ar e linhas, tanques de combustível, coletores de admissão/escape e silenciador, aftercooler, sistema de resfriamento do motor, ventilador e acionamento, tela giratória, caixa de câmbio principal e acionamento, transmissão mecânica, componentes internos da caixa de marchas, diferencial.
Eixos e acionamento: acionamentos finais do eixo dianteiro, eixo propulsor traseiro motriz, acionamento final e junta de direção, controle hidrostático da transmissão e direção, conjunto de duas velocidades, transmissão hidrostática, arrefecedor e tanque de linhas, bomba e componentes do motor, transmissão hidrostática traseira.
Freios, hidráulica e direção: freio de estacionamento, freios de serviço hidráulicos, sistemas hidráulicos, válvulas de controle da bomba, bomba de deslocamento variável, bomba hidráulica auxiliar, reservatório arrefecedor e filtros, sistema de pressão regulada/baixa, válvula de controle principal, sistema de altura e inclinação da plataforma, posicionamento vertical e longitudinal do molinete, descarga do tanque graneleiro, processador de colheita, reversor da plataforma, controle do distribuidor de palha, controle da direção, tirantes, componentes de controle hidráulico.
Sistemas elétricos: sistema elétrico, injeção de combustível, resfriamento e óleo do motor, admissão e escape, controle do motor, freio de estacionamento elétrico, controle do sistema hidráulico, HVAC, chicotes e conectores, partida do motor, auxiliar para partida a frio, alternador, bateria, iluminação externa, indicadores e alarmes, controle de alimentação, controle de limpeza, controle de fluxo do material de colheita, controles da cabine, limpador e lavador, controle de velocidade efetiva, controle elétrico de debulhamento, módulos eletrônicos, sistema de agricultura de precisão, códigos de falha (DTCs).
Colheita e processamento: sistema de controle do molinete, cilindro de flutuação e corrente de alimentação, alojamento do alimentador, caixa de câmbio do comprimento de corte, côncavo e sistema de controle do côncavo, mecanismo de debulhamento, separador giratório e grades, picador e espalhador de palha, limpeza e peneiras, elevador de grãos limpos, tanque graneleiro e descarga.
Estrutura e cabine: rodas dianteiras, controle de clima da cabine, ar-condicionado, aquecedor, ventilação, protetores e proteções, banco do operador, cabine e interior, assento do operador pneumático, índice de ferramentas especiais.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

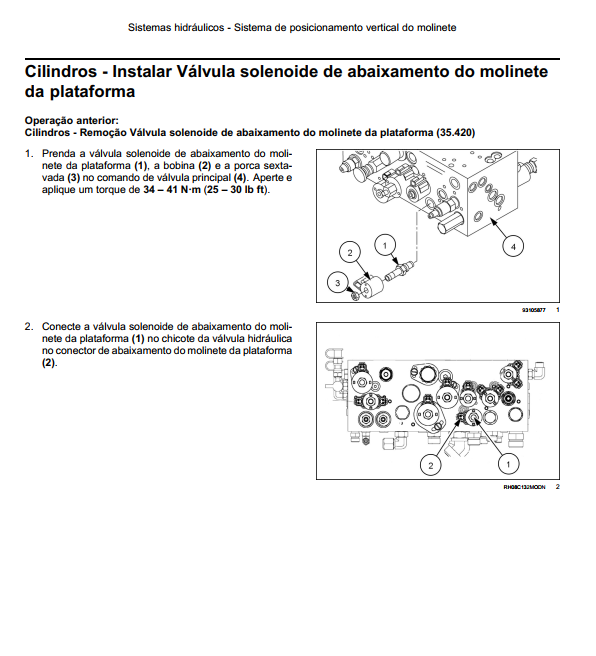

- Torque da válvula solenoide do molinete: 34–41 N·m (25–30 lb ft)

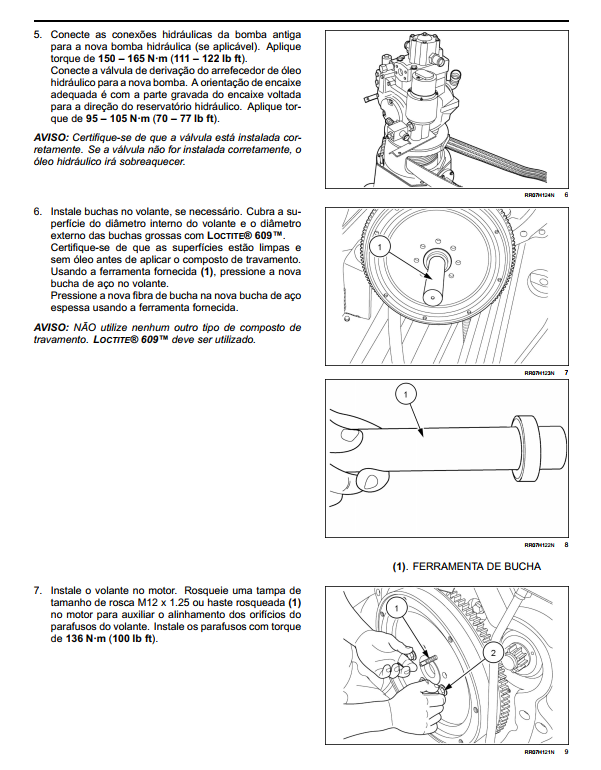

- Torque das conexões hidráulicas da bomba: 150–165 N·m (111–122 lb ft)
- Torque da válvula de derivação do arrefecedor de óleo: 95–105 N·m (70–77 lb ft)
- Torque dos parafusos do volante: 136 N·m (100 lb ft)
- Composto de travamento para buchas do volante: Loctite® 609™

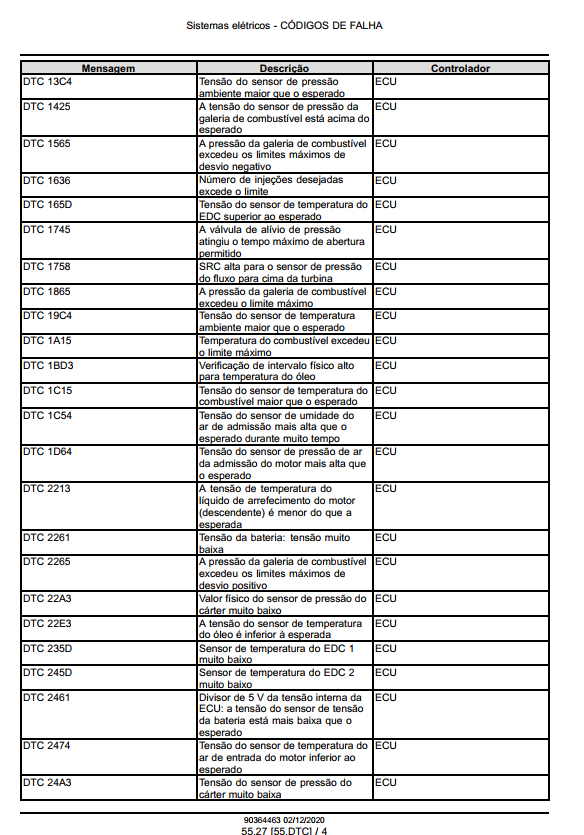

- Tabela completa de DTCs com descrição e controlador (ECU) — ex: DTC 13C4, 1425, 1565, 1745, 2213, 2261

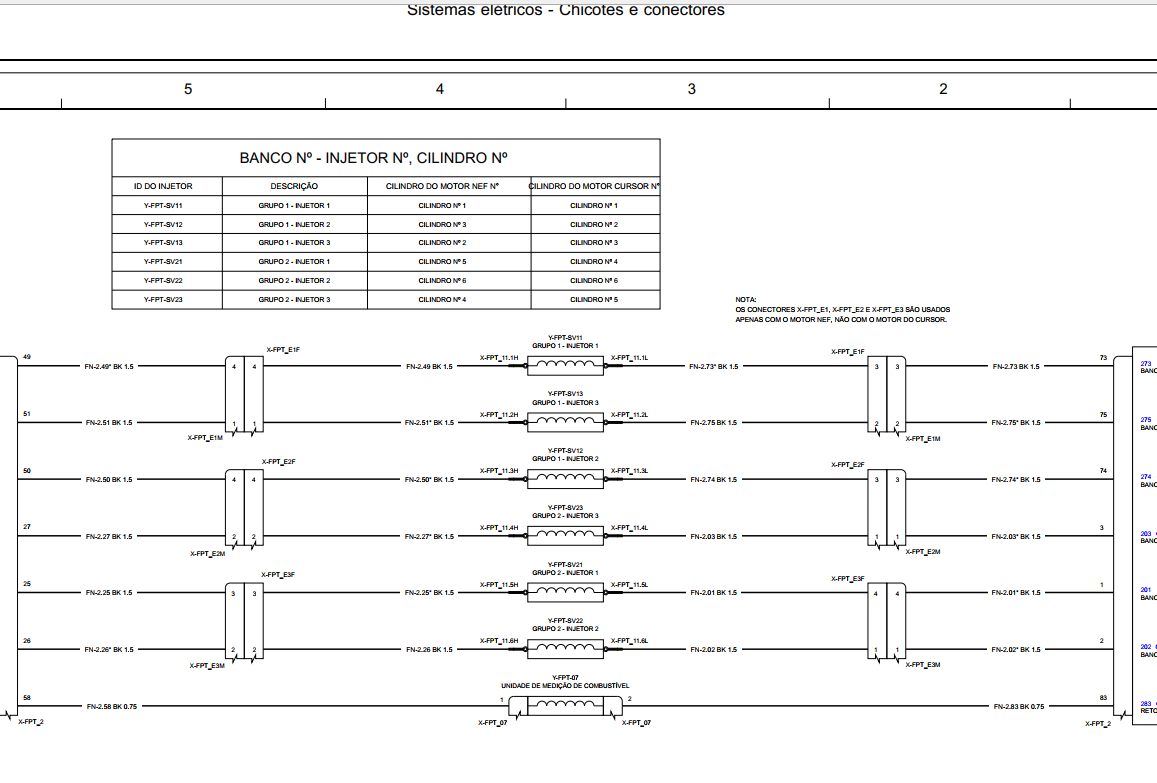

- Mapeamento de injetores por banco e cilindro para motores NEF e Cursor
Para Quem é Este Manual
Indicado para mecânicos especializados em máquinas agrícolas, concessionárias Case IH, cooperativas e produtores rurais com equipe de manutenção própria.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja os catálogos correspondentes: Catálogo de Peças Case 5150 (2021), Catálogo de Peças Case 5150 (2020), Catálogo de Peças Case 6150 Tier 3 e Catálogo de Peças Case 7150 Tier 3.
Perguntas Frequentes
O que vou encontrar neste documento?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual inclui códigos de falha e valores de torque?
Sim, contém tabela completa de DTCs com descrição de cada falha e controlador (ECU), além de valores de torque para todos os procedimentos — por exemplo, 150–165 N·m nas conexões hidráulicas da bomba e 136 N·m nos parafusos do volante.
Ajuda a encontrar problemas?
Sim, contém seções específicas de solução de problemas com testes e verificações para cada sistema.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
