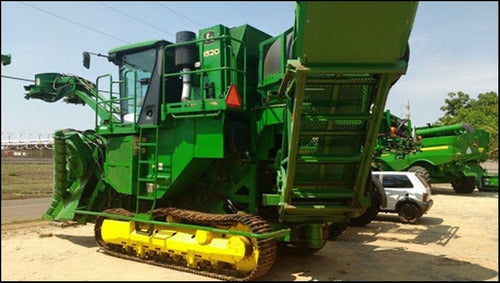

O Manual Técnico John Deere Colheitadeiras de Cana 3520 e 3522 é o documento técnico em PDF, com 1.914 páginas em português, publicação de fábrica TM802654 — 14FEB14. É o material oficial para operar, manter e diagnosticar o colhedora de cana john deere, máquinas de esteiras e de rodas.
Destaques deste material
- Publicação oficial John Deere, identificada pelo código TM802654 — 14FEB14 — é o mesmo documento usado pela rede de concessionárias.
- São 1.914 páginas de diagnóstico e testes das colheitadeiras de cana 3520 (PIN 0120701–) e 3522 (PIN 0120201–), esteiras e rodas.

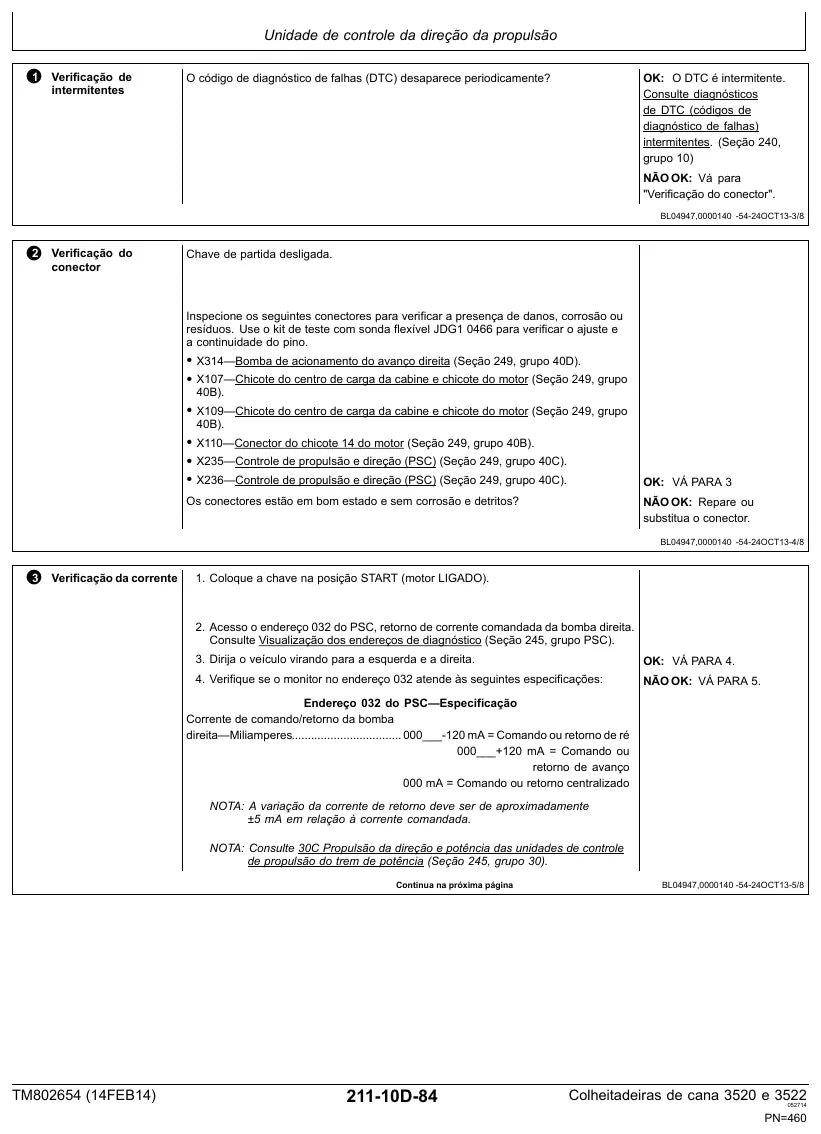

- Traz a árvore de diagnóstico por código, com o teste elétrico de cada conector e os valores esperados.

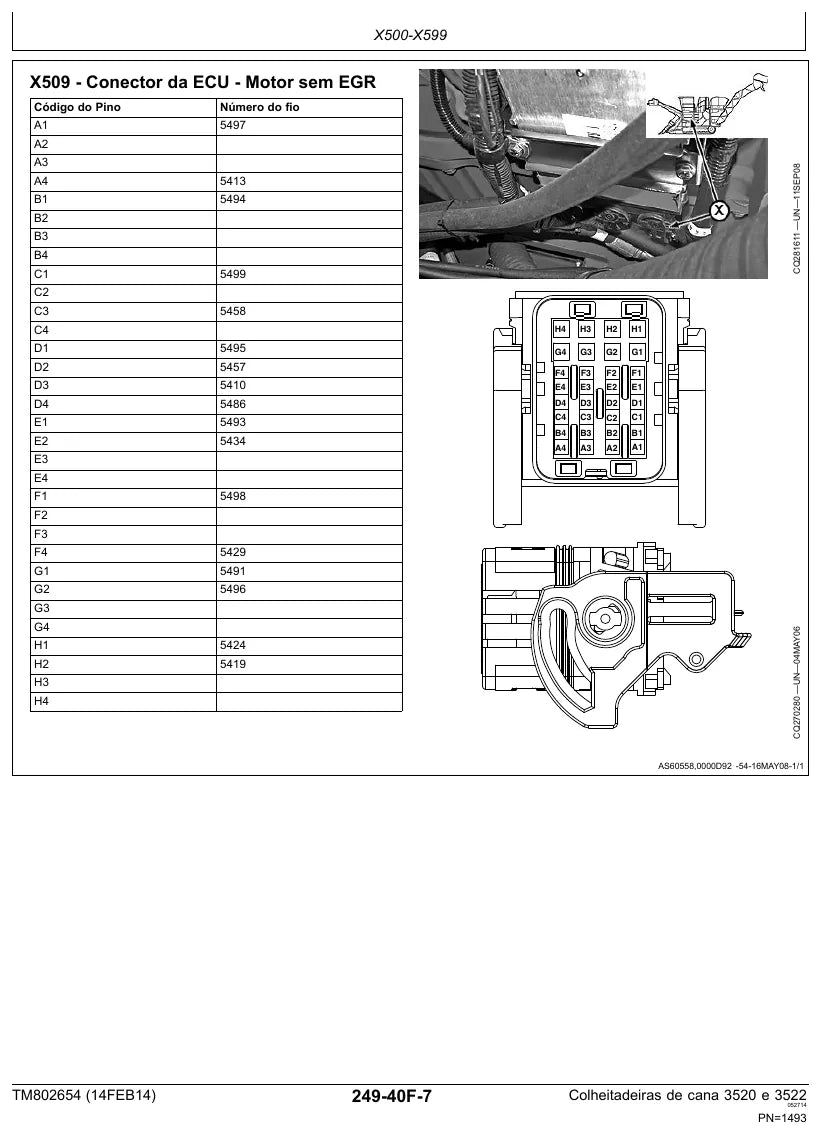

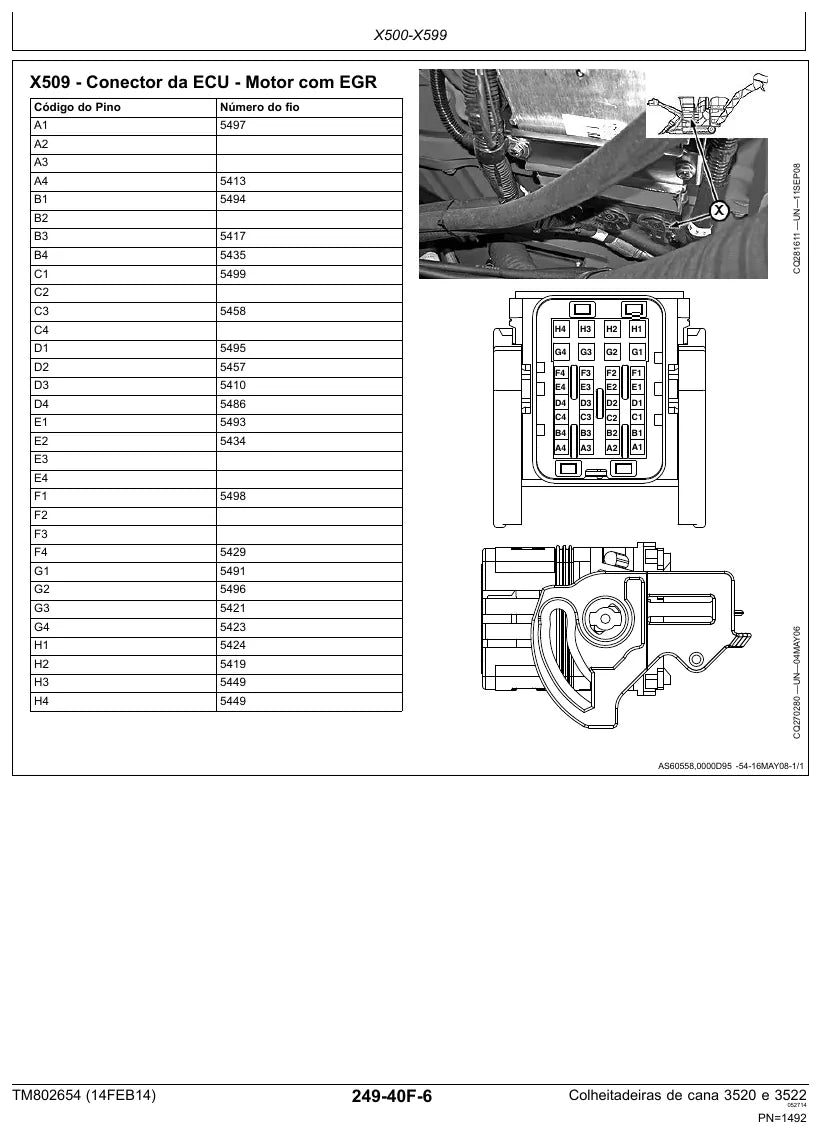

- Inclui a pinagem dos conectores da ECU (X369 e outros) e a codificação de cores do chicote.
- O manual referencia as publicações complementares de conserto (TM100454) e do motor PowerTech Plus de 9,0 L.
O que este documento cobre
- 210 — Informações Gerais
- 211 — Códigos de diagnóstico de falhas
- 212 — Sintomas observáveis e testes
- 240 — Sistema Elétrico
- 245 — Unidades de controle
- 290 — Ar-condicionado e aquecimento
- 249 — Informações sobre o Conector
- 250 — Transmissão
- 260 — Direção e freios
- 260 — Freios de Serviço
- 270 — Sistema hidráulico
- Como usar esse manual
- Informações de Segurança
- Identificação
- Especificações da máquina
- Especificações hidráulicas
Exemplos de códigos de falha
Os códigos seguem o padrão John Deere SPN.FMI — o número identifica o componente e o sufixo, o tipo de falha. Só nas seções que conferimos há mais de 216 códigos catalogados, cada um com a teoria de operação, o teste e a correção. Alguns exemplos reais deste manual:
- 000158.04 (IHU) — Fonte de alimentação da chave de contato
- 000168.03 (IHU) — Entrada de alimentação/potência da bateria
- 000628.02 (IHU) — Memória do programa
- 520296.06 (PTP) — Estado do acionador da bomba auxiliar de acionamento direito - Avanço
- 521833.05 (VCU) — Alimentador da colheitadeira - acionador do avanço
- 521862.03 (VCU) — Saída da Inclinação do Divisor de Linhas Direito em Curto com Fonte de Alimentação
- 521862.05 (VCU) — Circuito Aberto da Saída
As siglas identificam o controlador que gerou o código: IHU (unidade do painel), VCU (unidade de controle do veículo) e PTP (transmissão/tração hidrostática).
Por que vale a pena
Máquina parada custa muito mais do que o manual. Com o documento oficial você identifica a falha pelo código, confere o valor certo no teste e conserta sem depender de tentativa e erro. São 1.914 páginas com entrega imediata em PDF.
Para quem é
Mecânicos de máquinas agrícolas e de construção, oficinas, frotistas, operadores e proprietários de colhedora de cana john deere, máquinas de esteiras e de rodas.
Perguntas frequentes
Qual a publicação? É a TM802654 — 14FEB14, a publicação oficial John Deere deste material.
Em que idioma está? Em português.
Serve para a minha máquina? O material é do colhedora de cana john deere, máquinas de esteiras e de rodas.
Como recebo o arquivo? É produto digital: o link de download é liberado logo após a confirmação do pagamento.
O PDF é pesquisável? Sim — dá para buscar pelo código de falha, pelo nome do sistema ou pelo número do conector.
