Descrição

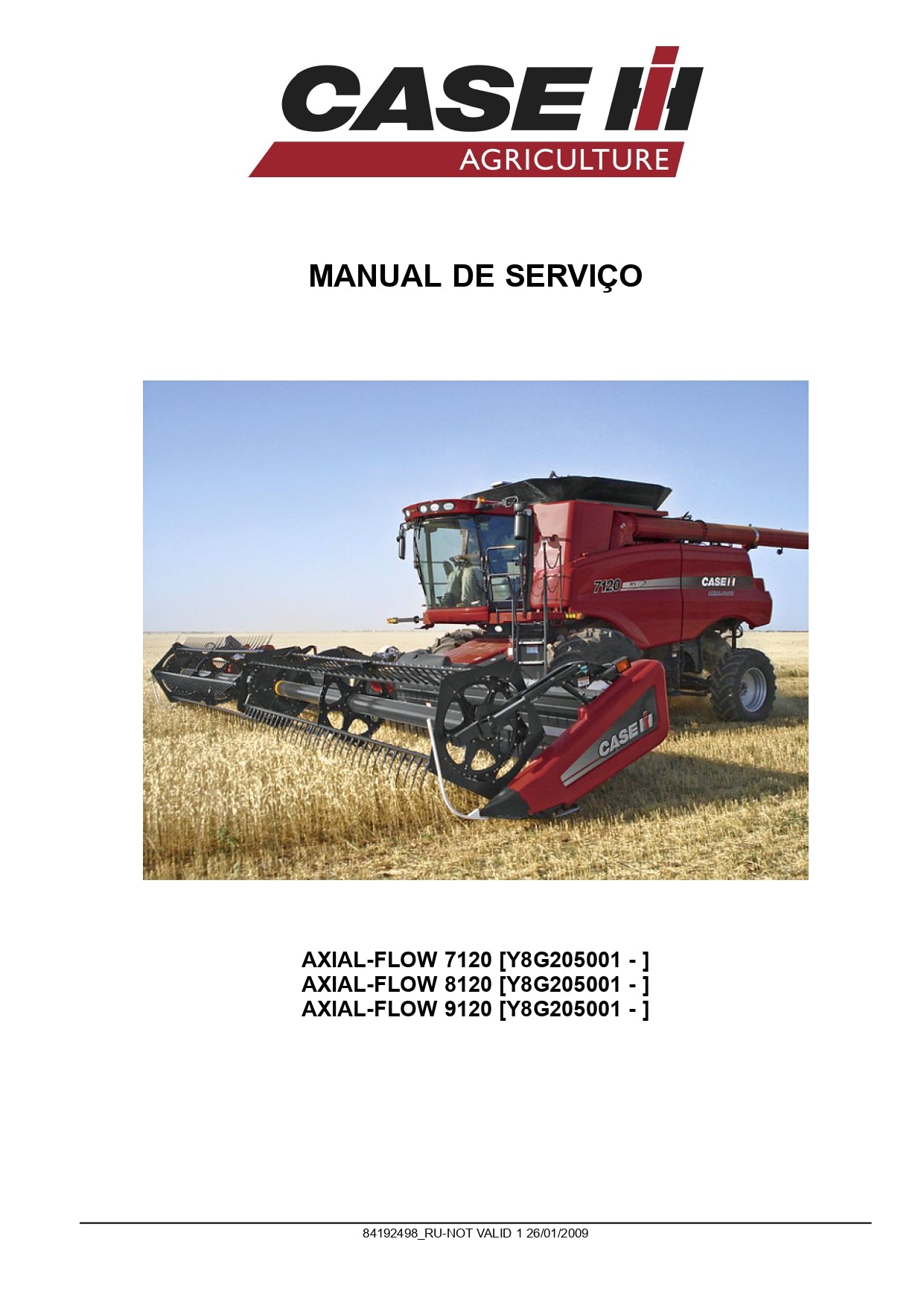

Manual de Serviço Colheitadeira Case IH Axial-Flow 7120, 8120, 9120 — arquivo PDF pesquisável em português. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referência oficial: Y8G205001. Cobre colheitadeiras Axial-Flow das séries 7120, 8120 e 9120, série Y8G205001 and up. Inclui diagramas elétricos completos do sistema HVAC (chicote 47) com identificação de componentes (A-09 Módulo de Controle, B-27 Sensor de Temperatura da Saída, S-47/S-48 Pressões Alta e Baixa do A/C), procedimentos detalhados de desmontagem e montagem da redução final planetária do eixo dianteiro (relação 1:13.09) com vistas explodidas de todos os componentes numerados, especificações completas do motor hidrostático MG 18 (2100 cc, 10 pistões, pressão máxima 5500 psi/450 bar, velocidade nominal 60 RPM) e tabelas de torque detalhadas (parafusos do motor M16 x 100mm: 320-390 Nm, bujão da válvula de carretel: 285-380 Nm, válvula de cartucho 24-30 Nm). Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Case IH
- Modelo: Axial-Flow 7120, 8120, 9120
- Tipo: Colheitadeira
- Idioma: português
- Formato: PDF Pesquisável
- Referência: Y8G205001
- Série: Y8G205001 and up
- Motor: MG 18 (Motor Hidrostático)

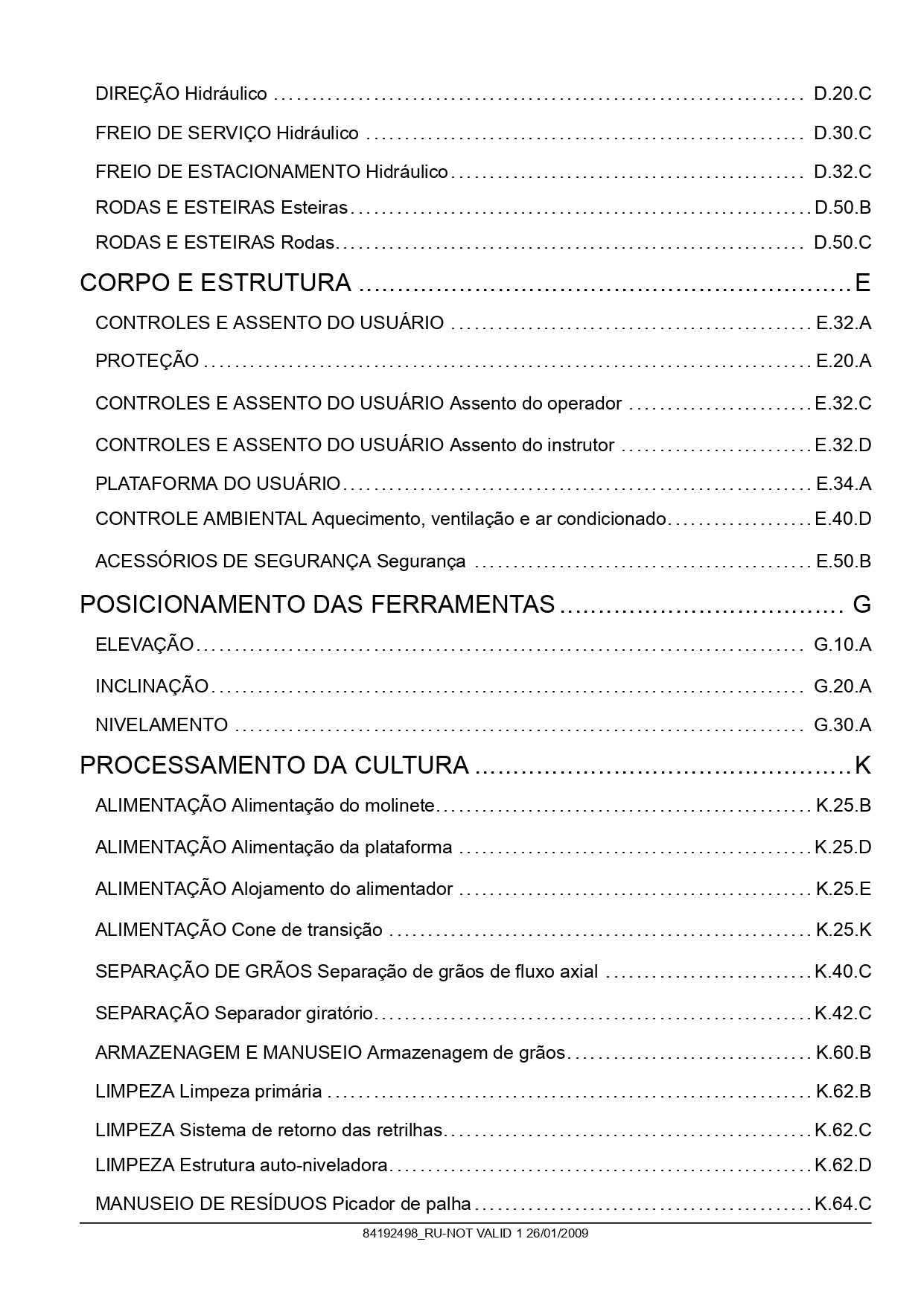

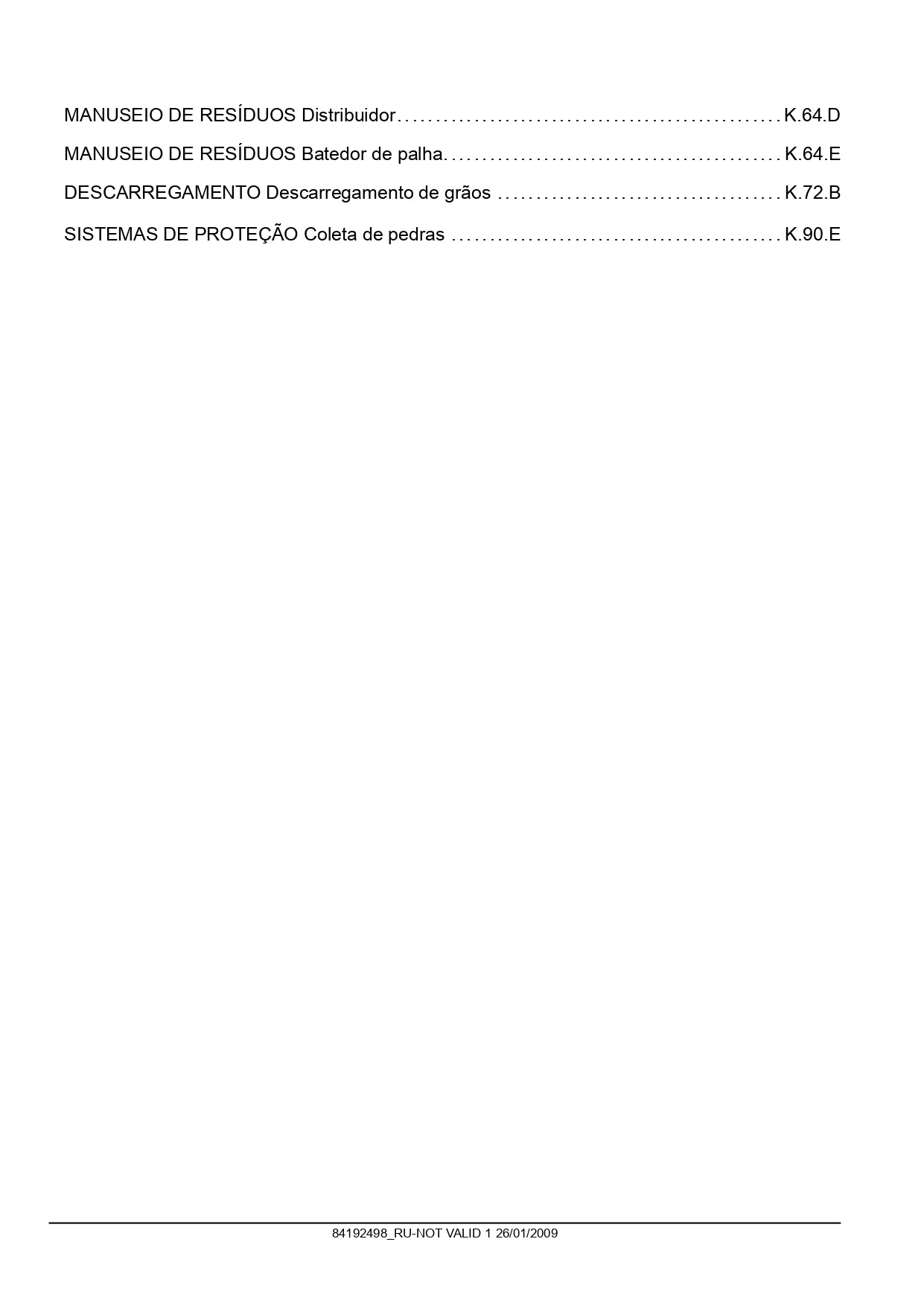

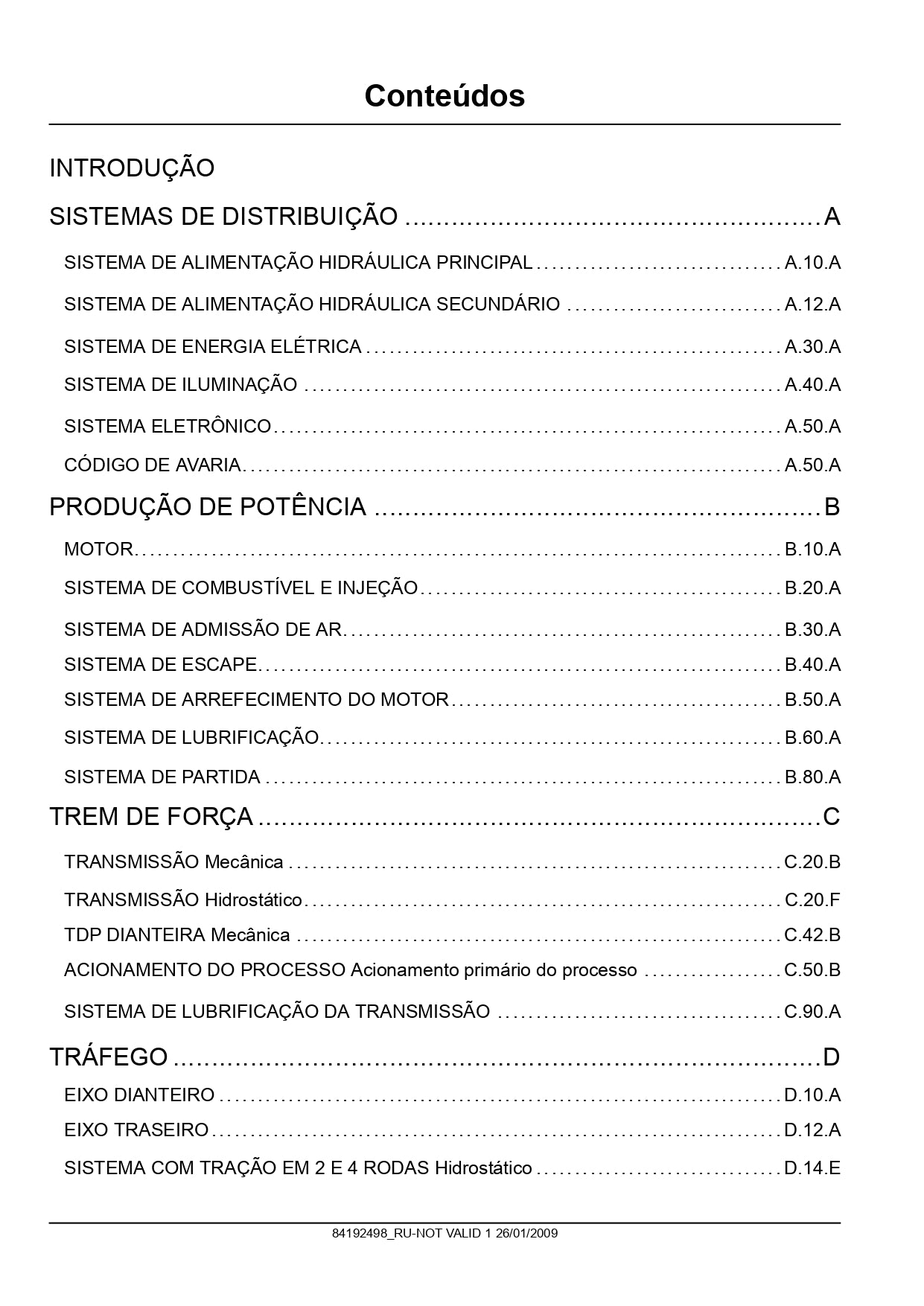

Procedimentos e Sistemas Cobertos
Sistemas de Distribuição: Sistema de alimentação hidráulica principal, Sistema de alimentação hidráulica secundário, Sistema de energia elétrica, Sistema de iluminação, Sistema eletrônico, Código de avaria.
Produção de Potência: Motor, Sistema de combustível e injeção, Sistema de admissão de ar, Sistema de escape, Sistema de arrefecimento do motor, Sistema de lubrificação, Sistema de partida.
Trem de Força: Transmissão mecânica, Transmissão hidrostático, TDP dianteira mecânica, Acionamento do processo (acionamento primário do processo), Sistema de lubrificação da transmissão.
Tráfego: Eixo dianteiro, Eixo traseiro, Sistema com tração em 2 e 4 rodas hidrostático, Direção hidráulico, Freio de serviço hidráulico, Freio de estacionamento hidráulico, Rodas e esteiras (externas e rodas).
Corpo e Estrutura: Controles e assento do usuário (operador e instrutor), Proteção, Plataforma do usuário, Controle ambiental (aquecimento, ventilação e ar condicionado), Acessórios de segurança.
Posicionamento das Ferramentas: Elevação, Inclinação, Nivelamento.
Processamento da Cultura: Alimentação (molinete, plataforma, alojamento do alimentador, cone de transição), Separação de grãos (separação de grãos de fluxo axial, separador giratório), Armazenagem e manuseio (armazenagem de grãos), Limpeza (limpeza primária, sistema de retorno das retrilhas, estrutura auto-niveladora), Manuseio de resíduos (picador de palha).
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor Hidrostático MG 18: cilindrada 2100 cc, 10 pistões, tipo padrão ou escalonado, velocidade nominal 60 RPM, pressão máxima de operação 5500 psi (450 bar), velocidade máxima desacionada 195 RPM
- Torques do motor hidrostático: parafusos do motor M16 x 100mm: 320-390 Nm (236-288 lb ft), bujão da válvula de carretel: 285-380 Nm (210-280 lb ft), pinos superior e inferior até estrutura C M10: 75-91 Nm (55-67 lb ft)
- Redução final eixo dianteiro: tipo planetário, relação 1:13.09, parafusos de montagem M10 x 30 mm
- Componentes redução final: rolamento rolo cônico 181 mm (7.126 in), vedação cavilha 0,05-0,5 mm, lubrificante CASE AXGELA 135H EP GEAR LUBE SAE 80W-90 7,85 l (8,295 US qt)
- Sistema HVAC: módulo de controle A-09, sensores de temperatura B-27 (saída), B-28 (evaporador), B-26 (cabine), pressões S-47 (alta) e S-48 (baixa)
- Torques diversos: cobertura da vedação M6: 9-11 Nm (6.6-8 lb ft), parafusos de fixação do bloco de válvulas M6: 12.5-15.5 Nm (9.3-11.3 lb ft), válvula de cartucho da válvula solenoide: 24-30 Nm (18.8-22.2 lb ft)
Para Quem é Este Manual
Indicado para mecânicos especializados em máquinas agrícolas, concessionárias Case IH, cooperativas e produtores rurais com equipe de manutenção própria.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Os part numbers são originais?
Sim, todos os códigos são part numbers originais do fabricante, verificados e atualizados conforme documentação oficial.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
