Manual de Oficina Ford Jeep CJ5 e F-75 (1977-1979) — documento técnico em PDF com 244 páginas em português. Aplicação: Ford Jeep CJ5 4x4 e F-75 4x2 e 4x4 — motor 2.300, 1977 a 1979. Para quem orça serviço, este material vale dinheiro: você enxerga o que precisa ser desmontado antes de fechar preço.
Aplicação exata
A aplicação declarada no próprio documento é: "Os veículos Ford Jeep e F-75" - códigos de modelo do próprio manual: 5224 Jeep CJ5 - 4x4, 9121 Camioneta Standard F-75 4x2 e 9221 Camioneta Standard F-75 4x4. Motor código N: "4 cilindros - cilindrada 140 polegadas cúbicas (2.300 cc) - carburador de 1 venturi". Transmissão código D: caixa de 4 velocidades.
Destaques deste material
- Abre com tabela de conversão de unidades (polegada/milímetro, libra.pé/N.m, kgf.m/N.m, hp e CV para kW, lb/pol² para kPa e bar) usada em todos os torques do manual.
- O Grupo 1 decodifica o Número do Veículo letra por letra: país e linha de montagem, modelo, entre-eixos em mm, carroceria/estofamento (81 Normal, 84 Curvão, 85 Pára-brisa), transmissão, eixo (K convencional 4,89:1 / L anti-derrapante 5,38:1), motor, peso bruto máximo (Jeep CJ5 4x4 1.701 kg, F-75 4x2 2.268 kg, F-75 4x4 2.359 kg) e ano-modelo.
- Especificações do motor 2.300 cc (140 pol. cúb.): relação de compressão 7,8:1, diâmetro dos cilindros 96,04 mm (3,781"), curso 79,40 mm (3,126"), potência 81 cv a 5.000 rpm, torque máximo 17 m.kgf a 3.000 rpm, ordem de ignição 1-3-4-2, marcha lenta 750 rpm, avanço inicial 6° APMS.
- Motor de comando de válvulas no cabeçote acionado por correia dentada, árvore de manivelas em 5 mancais no bloco e comando em 4 mancais no cabeçote - com procedimento completo de sincronização e ajuste da tensão da correia.
- Usa ferramentas especiais Ford identificadas por código ao longo dos procedimentos (série W-1xx para caixa de mudanças/transmissão e série T74P para motor).
- Grupo 19 traz dois diagramas elétricos de página inteira, um para o F-75 4 cilindros e outro para o Jeep 4 cilindros, com componentes numerados e legenda.
- Publicação identificada pela referência T74P-6150-A — é o documento de origem, não uma compilação de internet.
O que este material cobre
Seções tiradas do índice do próprio arquivo:
- Grupo 1 - identificação do veículo
- Grupo 2 - freios (freio a tambor)

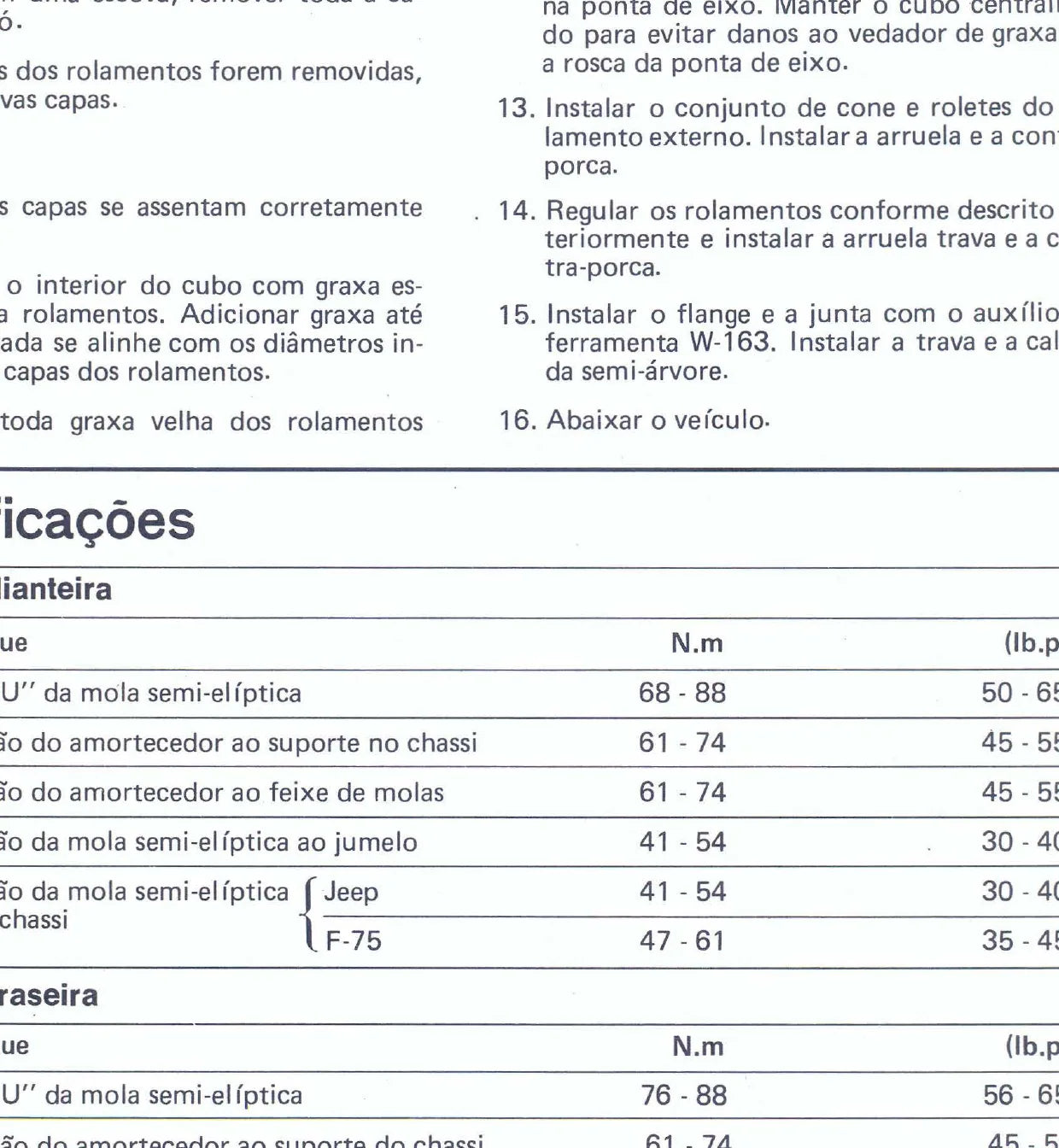

- Grupo 3 - suspensão, direção, rodas e pneus
- Grupo 4 - eixo traseiro e diferencial anti-derrapante
- Grupo 5 - árvore longitudinal (cardã) e embreagem
- Grupo 6 - caixa de mudanças e caixa de transmissão múltipla
- Grupo 8 - motor
- Grupo 9 - sistema de ignição
- Grupo 10 - sistema de combustível
- Grupo 11 - sistema de arrefecimento
- Grupo 12 - sistema de escapamento

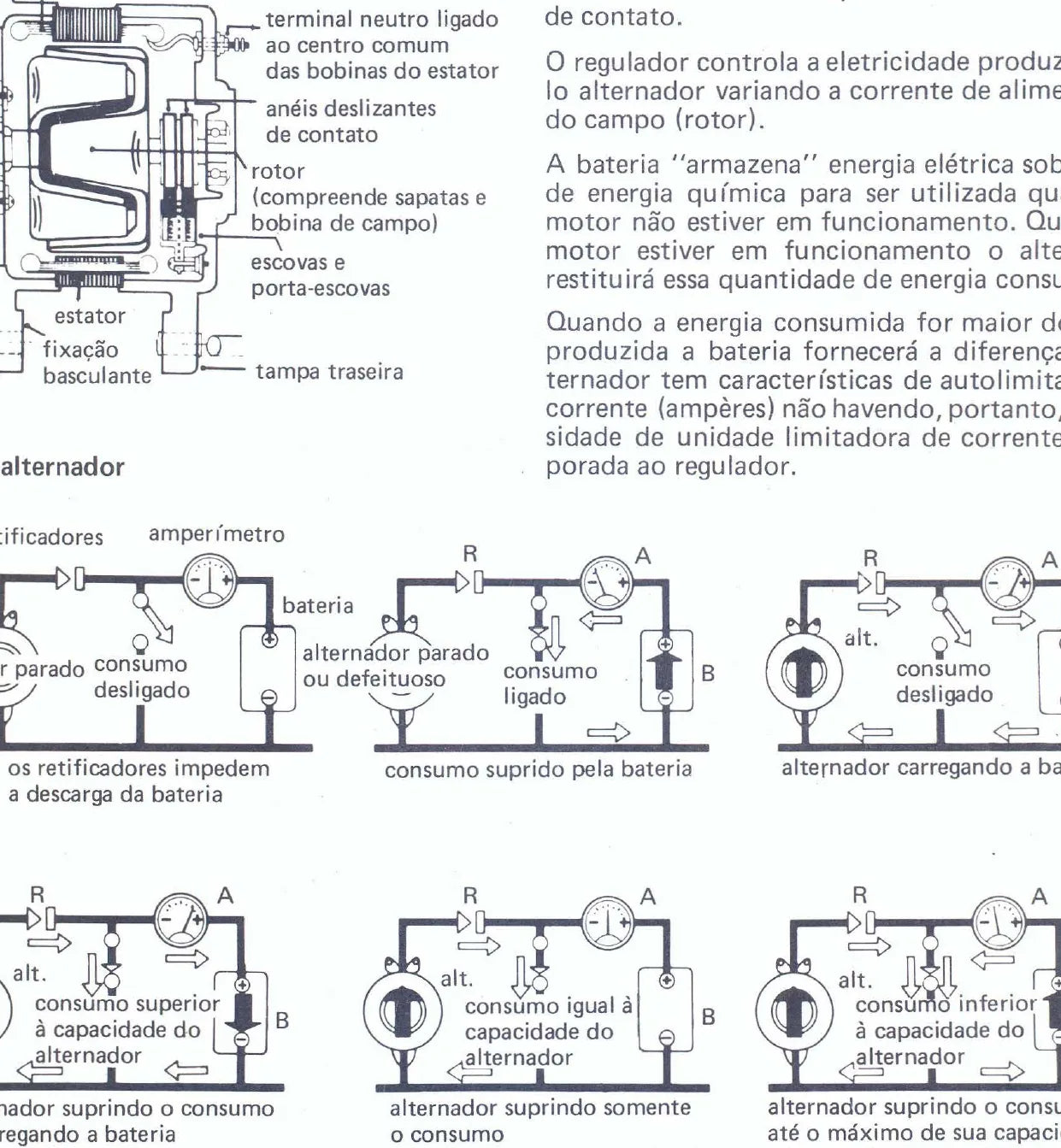

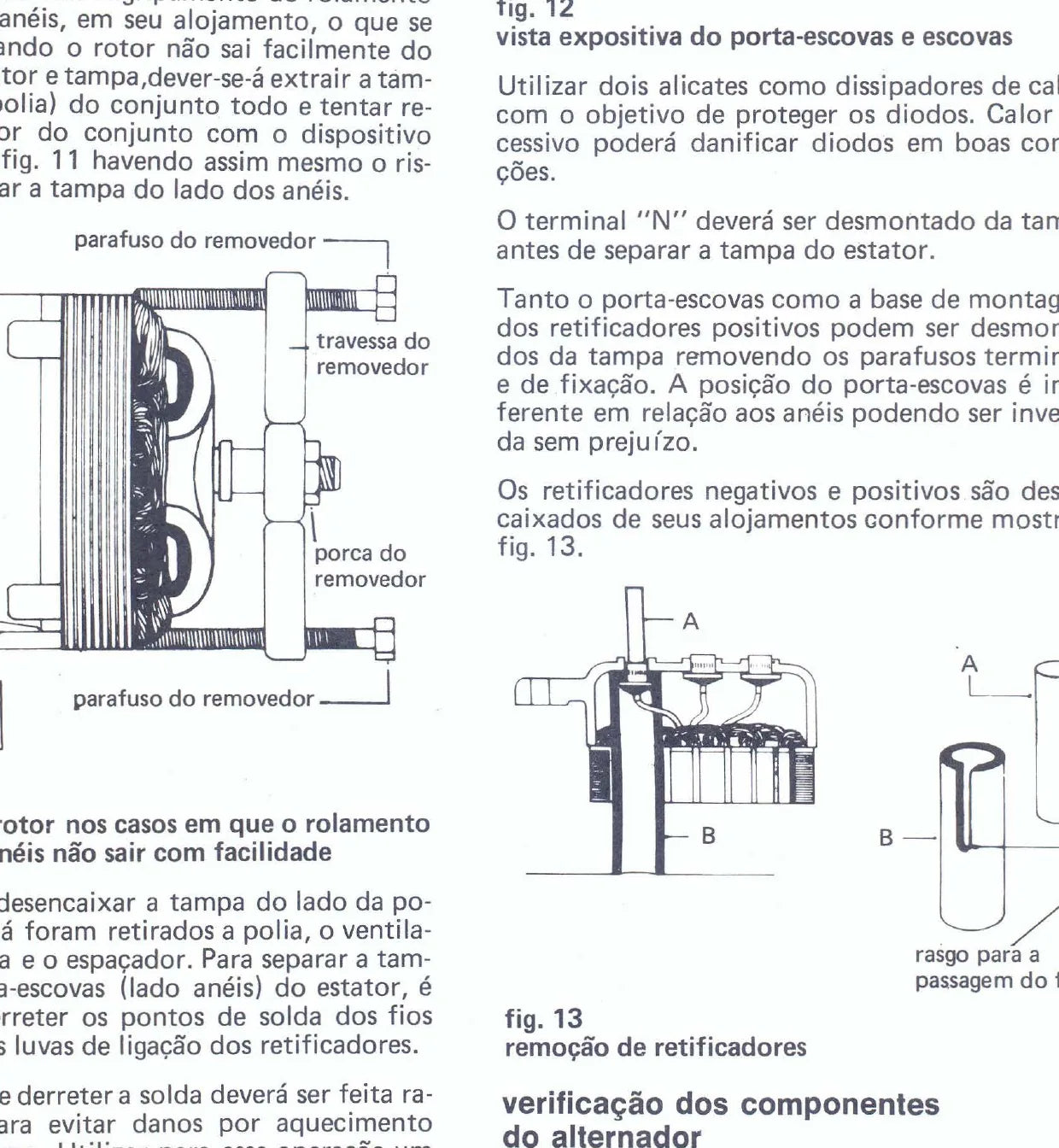

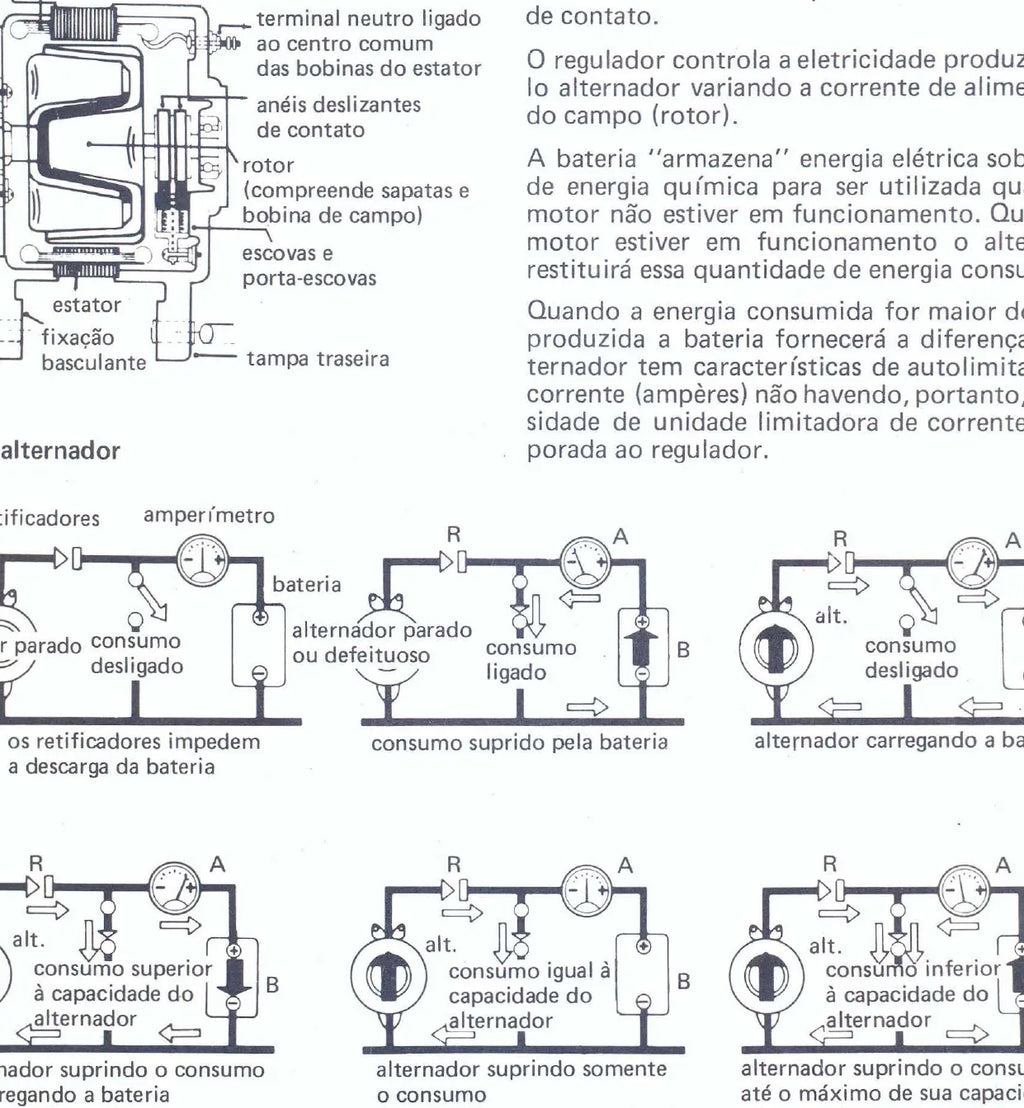

- Grupo 13 - sistema de carga
- Grupo 14 - sistema de partida
- Grupo 15 - iluminação, buzina e instrumentos
- Grupo 16 - carroceria
São 17 seções no total dentro do arquivo.
O que você ganha com ele
- Você imprime só o procedimento do serviço do dia.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Ajuda a orçar antes de desmontar, porque você já enxerga o que o serviço exige.
- Reduz retrabalho e reclamação: o serviço sai dentro da especificação de fábrica.
- A sequência de desmontagem evita quebrar peça que sairia fácil na ordem certa.
Quem mais usa este material
- Oficina mecânica e retífica
- Frota e manutenção própria
- Mecânico autônomo
- Loja de peças que precisa conferir aplicação
- Proprietário que faz a própria manutenção
Perguntas frequentes
Serve para o meu ano?
A aplicação declarada no documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
