Descrição
Manual de Serviço Motor Ford Zetec Rocam 1.6l 8v — publicação técnica oficial em formato PDF com 130 páginas em Português. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Seção 303-01A do fabricante, com aplicação no Ford Focus equipado com motor Zetec Rocam 1.6 ℓ. Cobre desde a descrição e operação completa do motor até os procedimentos de desmontagem, montagem e remoção, incluindo a árvore de comando de válvulas. Traz vistas explodidas dos conjuntos virabrequim e pistões, tabelas de identificação de componentes e sequência numerada de aperto do cabeçote. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Ford
- Modelo: Zetec Rocam 1.6l 8v
- Aplicação: Ford Focus
- Referência: Seção 303-01A
- Páginas: 130
- Tamanho: 9 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

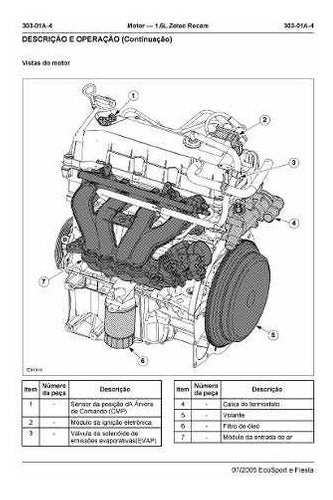

Descrição e Operação: Motor, Visão Geral, Visões do Motor.
Remoção e Instalação: Motor.
Desmontagem e Montagem: Motor, Árvore do comando de válvulas.
Especificações: Especificações.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

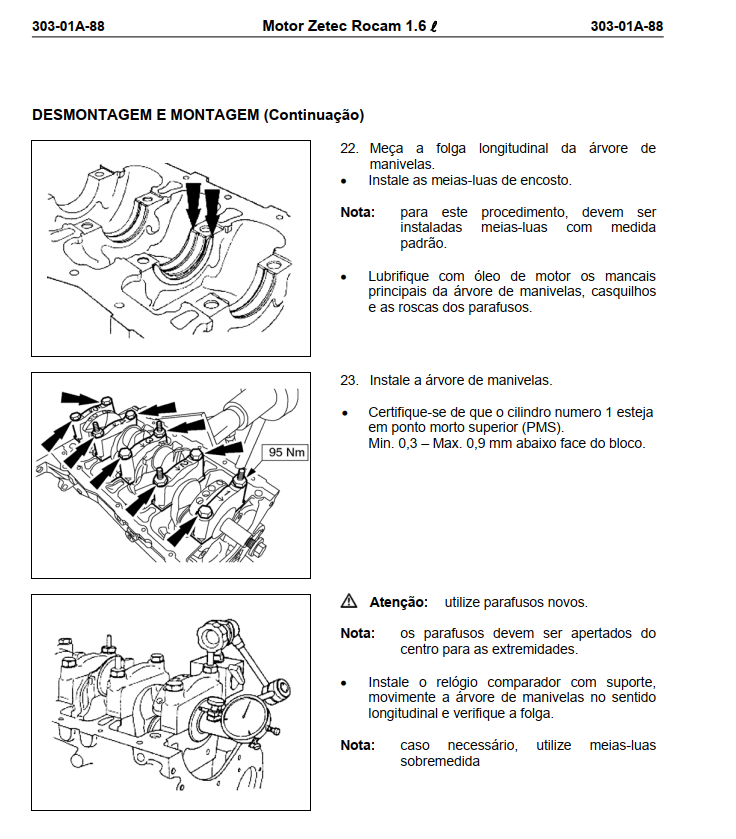

- Torque das capas dos mancais da árvore de manivelas: 95 Nm

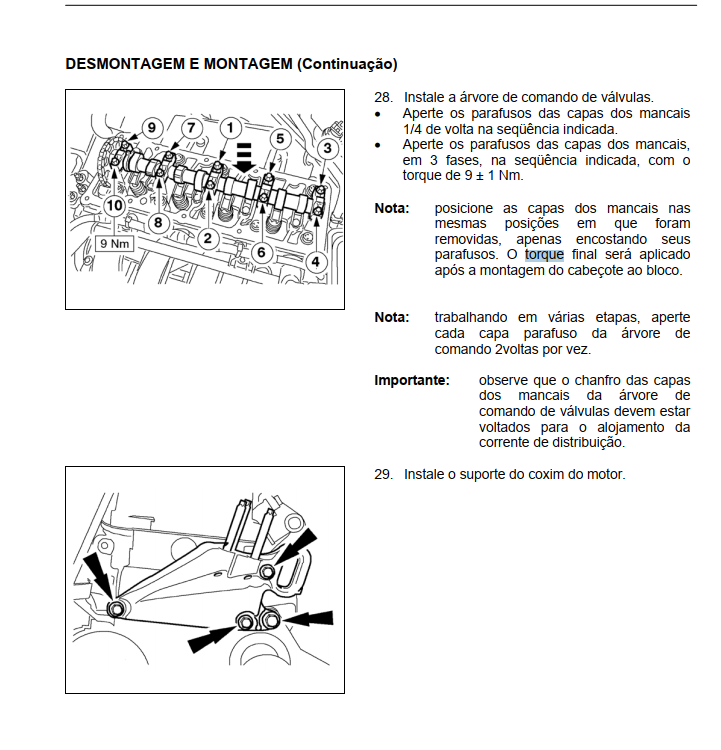

- Torque das capas dos mancais da árvore de comando de válvulas: 9 ± 1 Nm
- Folga longitudinal da árvore de manivelas: Min. 0,3 – Max. 0,9 mm abaixo da face do bloco
- Virabrequim com 5 mancais e 4 manivelas

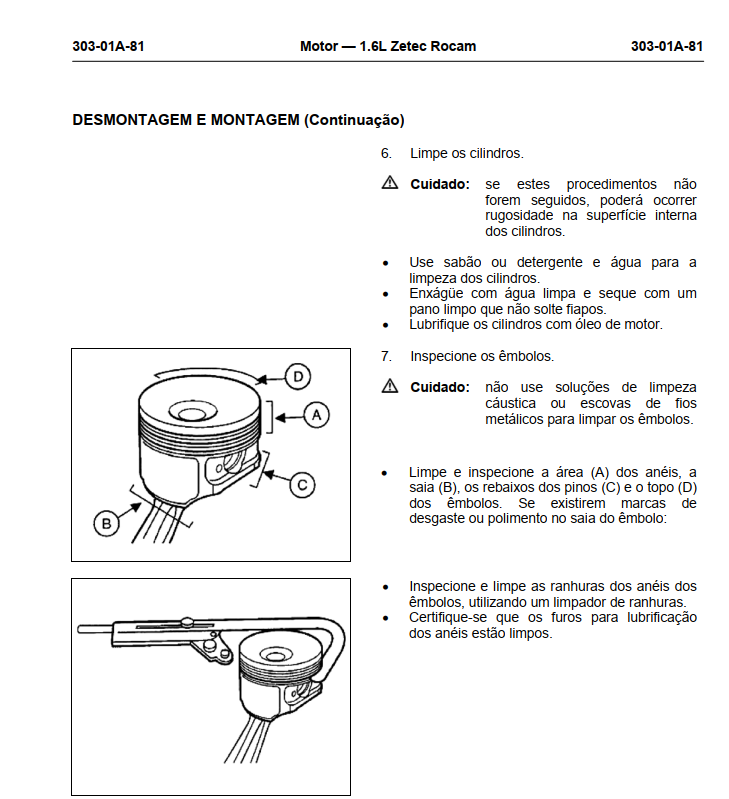

- Pistões disponíveis em 3 diâmetros diferentes (2 acima do tamanho padrão)
- Bielas de aço forjado, disponíveis em 3 classes de peso
Para Quem é Este Manual
Destinado a profissionais de manutenção automotiva, técnicos de injeção eletrônica e oficinas que trabalham com veículos Ford e necessitam de especificações confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual traz os torques do motor Zetec Rocam 1.6?
Sim, inclui valores de torque para os principais componentes. Exemplos: capas dos mancais da árvore de manivelas 95 Nm e capas da árvore de comando de válvulas 9 ± 1 Nm, com sequência de aperto indicada.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Ford que temos disponíveis.
