Descrição
Especificações
Manual de Serviço Ford Motor CHT 1.3, 1.6 e 1.6 Fórmula — documento técnico em PDF com 83 páginas em português. Aplicação: Motores CHT 1.3, 1.6 e 1.6 Fórmula — gasolina e álcool. Manual de serviço bom é o que te dá o número: o torque, a folga, a medida de desgaste. É isso que este documento entrega, procedimento por procedimento.
Aplicação exata
A aplicação declarada no próprio documento é: Motores CHT 1.3 e 1.6 l, a gasolina e a álcool, incluindo a versão 1.6 Fórmula: 'Os motores 1.6 e 1.3 l são de cilindros dispostos em linha, de camisas unidas removíveis'. Especificações declaradas — 1.3 gas./álc.: 1.341 cm³, 71,5 x 83,5 mm; 1.6 gas./álc.: 1.555 cm³, 77,0 x 83,5 mm; 1.6 Fórmula: 1.555 cm³, 62,9 kW (85,5 cv) a 5.
O que se destaca neste arquivo
- Tabela de especificações final compara os três motores lado a lado: 1.3 gas./álc. (1.341 cm³), 1.6 gas./álc. (1.555 cm³) e 1.6 Fórmula (1.555 cm³), com potência ABNT-NBR-5484.
- Regulagens declaradas: avanço inicial 12º apms (1.3), 13º apms (1.6) e 15º apms (1.6 Fórmula); marcha lenta 900 ± 50 RPM e 1.100 ± 50 RPM na Fórmula.
- Folga de válvulas a frio: admissão 0,15 mm e escapamento 0,20 mm (1.3 e 1.6); 0,20 / 0,25 mm no 1.6 Fórmula. A quente: 0,25 / 0,30 mm e 0,30 / 0,35 mm.
- Razão de compressão 12:1 a álcool e 9:1 a gasolina; carburador de 2 venturis e ordem de ignição 1-3-4-2 nos três motores.
- Descreve o bloco de camisas unidas removíveis banhadas pelo líquido de arrefecimento e a árvore de comando alojada no bloco, acionada por corrente com esticador hidráulico.

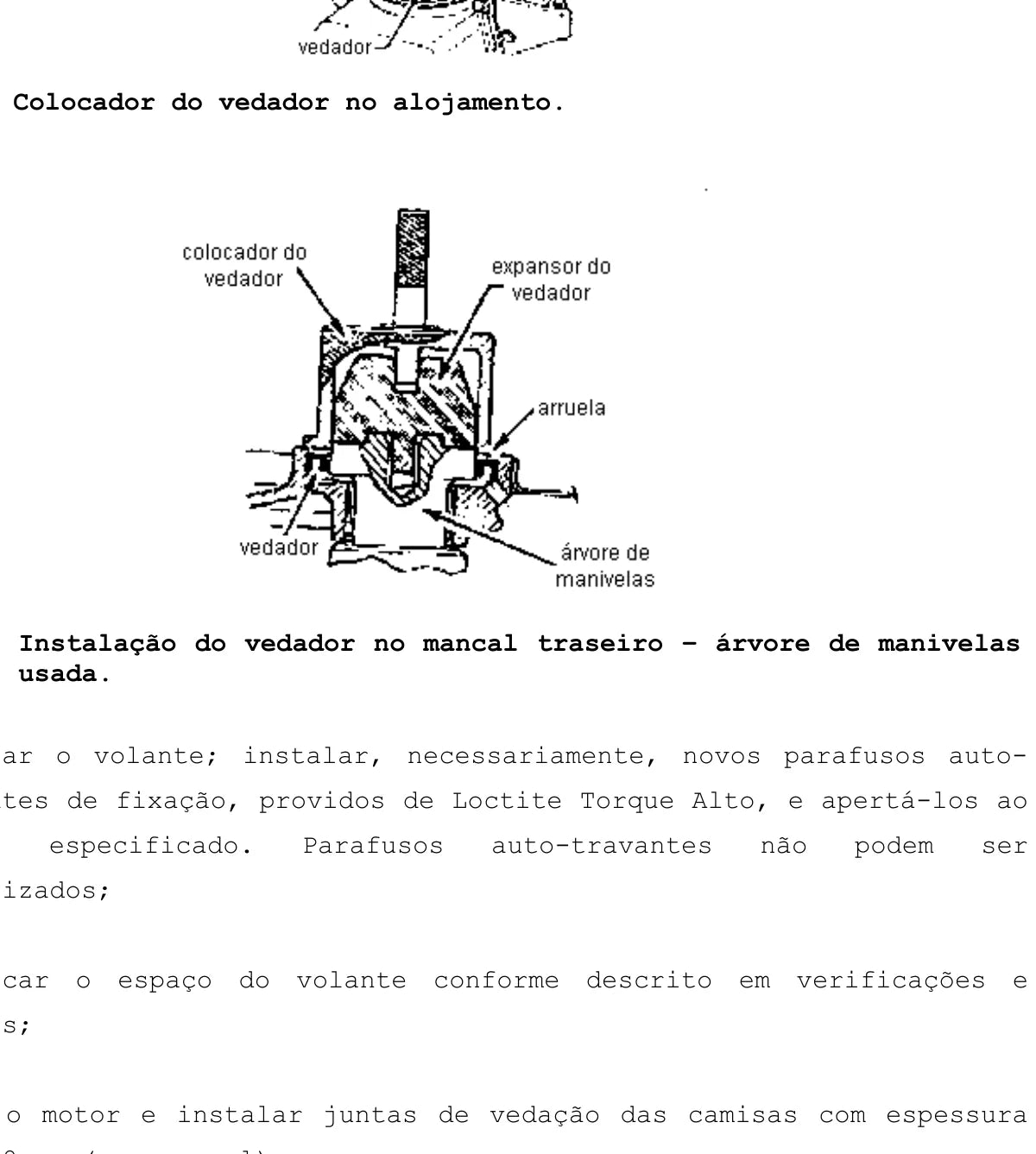

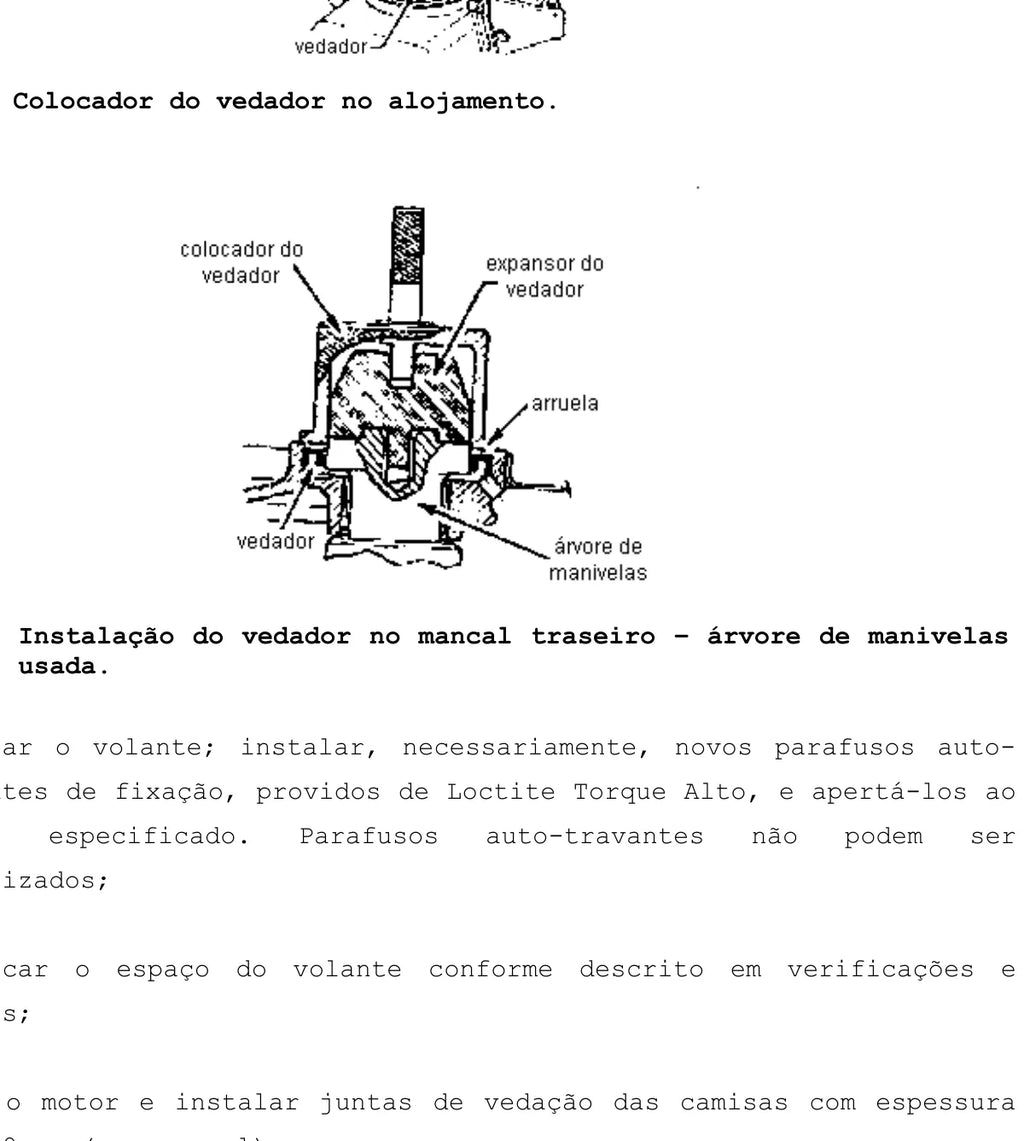

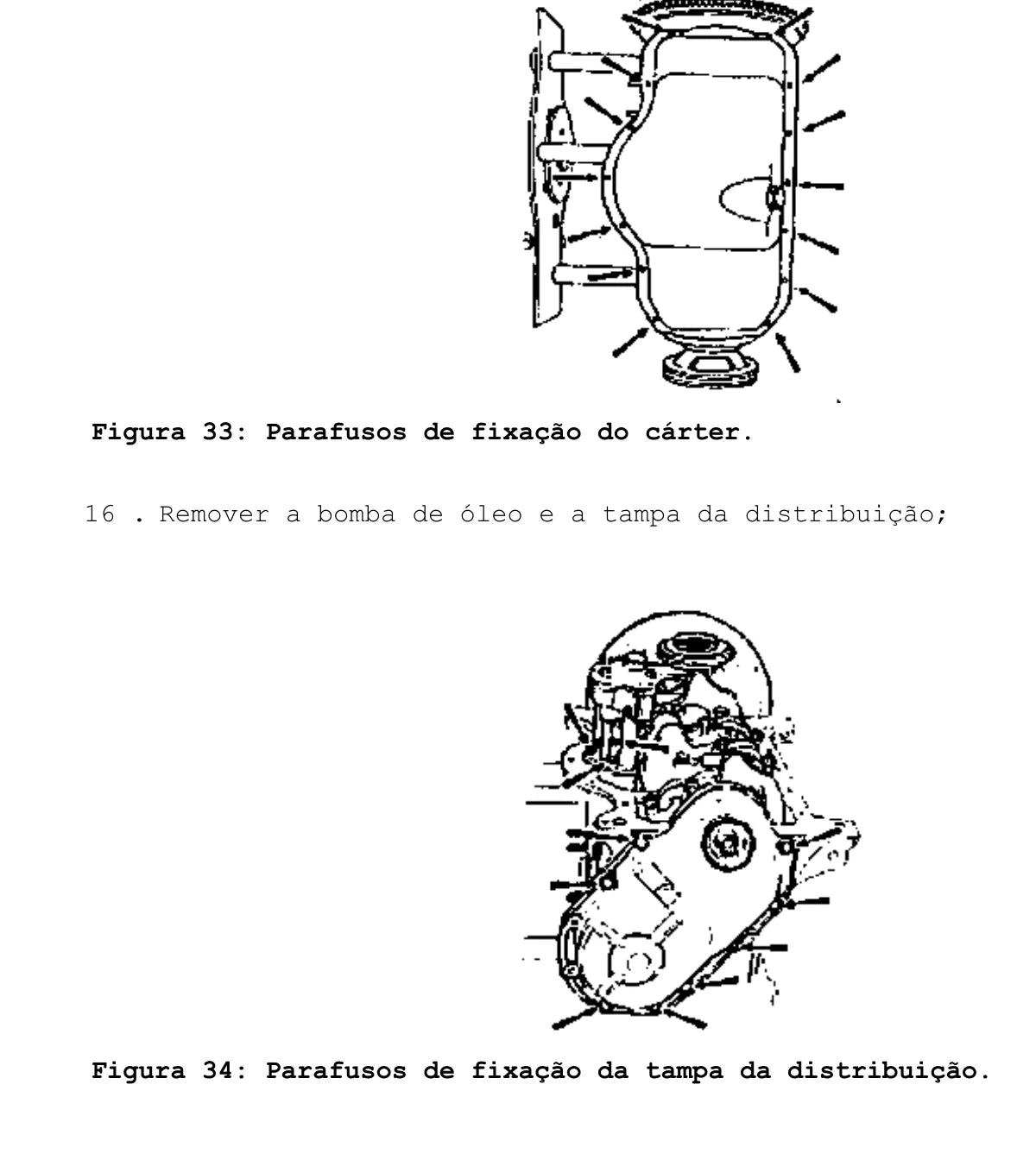

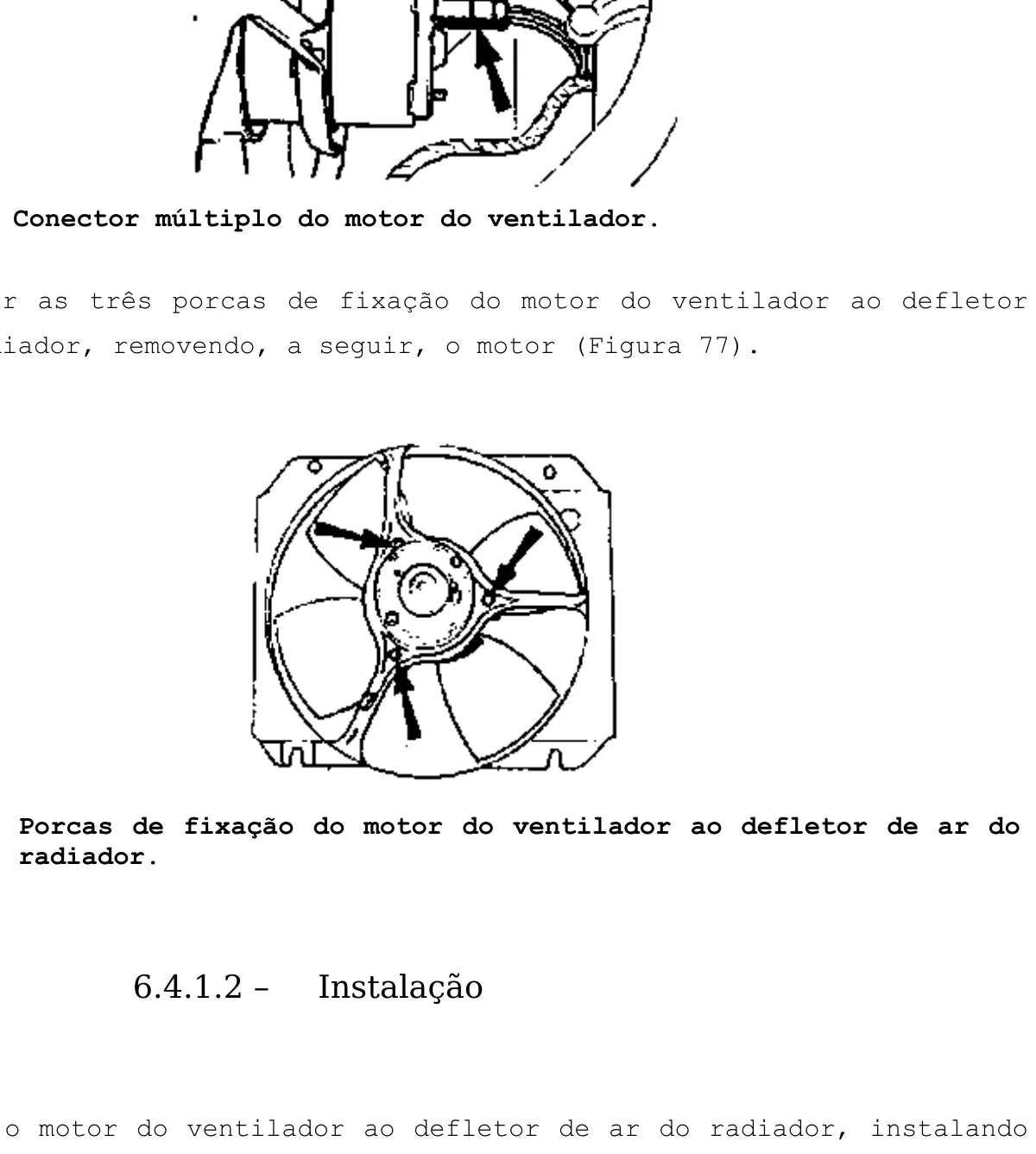

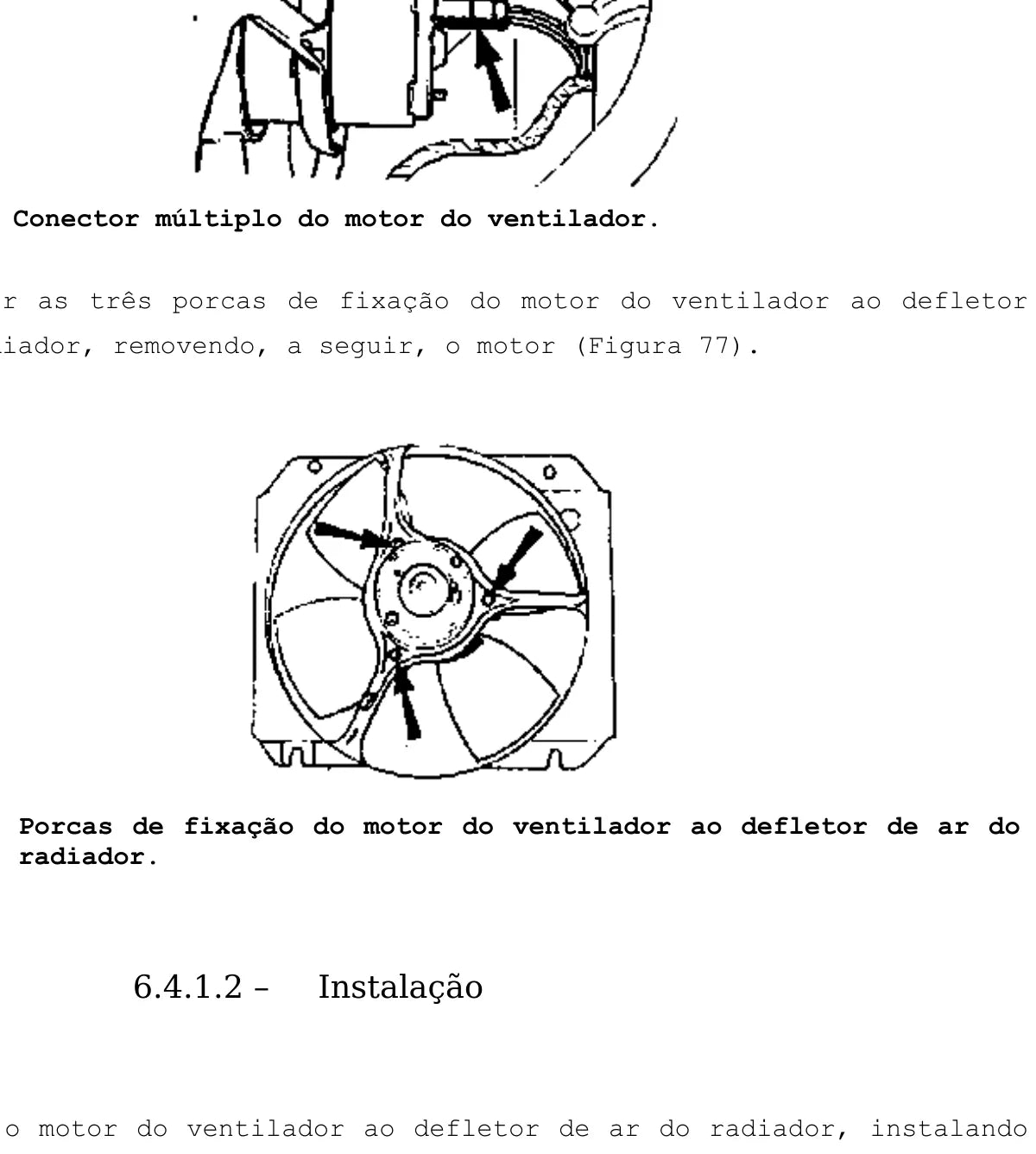

- Traz mais de 78 figuras numeradas (Figura 01 a Figura 78), incluindo cortes do motor, ferramenta de fixação das camisas e desmontagem da bomba de óleo.
- Publicação identificada pela referência Ferramenta 02-103 (fixação das camisas) — é o documento de origem, não uma compilação de internet.
O que este material cobre
Seções tiradas do índice do próprio arquivo:
- 1. Descrição
- 2. Localização de Falhas
- 3. Verificações e Ajustes
- 3.3. Pressão de Compressão
- 3.4. Vazamentos dos Cilindros
- 3.9. Empenamento do Cabeçote
- 3.13. Árvore de Manivelas
- 3.15. Folga dos Casquilhos Principais
- 4. Remoção e Instalação
- 4.1. Motor e Transmissão
- 5. Desmontagem e Montagem
- 5.2. Cabeçote
- 5.3. Bomba de Óleo
- 5.4. Conjunto Camisa-Êmbolo-Biela
- 6. Sistema de Arrefecimento
O que você ganha com ele
- Reduz retrabalho e reclamação: o serviço sai dentro da especificação de fábrica.
- Você imprime só o procedimento do serviço do dia.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- A sequência de desmontagem evita quebrar peça que sairia fácil na ordem certa.
- As medidas de desgaste dizem na hora se a peça volta ou vai fora.
Quem mais usa este material
- Mecânico autônomo
- Restaurador de carro antigo
- Estudante e instrutor de mecânica automotiva
- Frota e manutenção própria
- Auto elétrica e eletricista automotivo
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha que precisa naquele serviço.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Serve para o meu ano?
A aplicação declarada no documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
