Descrição
Especificações
Marca
ZF
Modelo(s) de câmbio
ZF S5-42 · ZF S5-420
Tipo de equipamento
Câmbio / Transmissão
Documento
Manual de Reparação
Páginas
78
Idioma
Português
Formato
PDF pesquisável
Com 78 páginas em português, este Manual de Reparação ZF ZF S5-42 / ZF S5-420 reúne o passo a passo de reparo, as especificações de ajuste e o diagnóstico de falhas da transmissão.
Destaques deste material
- Porca da flange de saída (yoke) apertada com 330 N.m
- Parafusos da carcaça de acoplamento com 125 N.m e do tambor do freio com 115 N.m
- Folga axial dos rolamentos das árvores: 0,20 a 0,25 mm
- Pré-carga dos rolamentos das árvores: 0,02 a 0,09 mm
- Distância mínima do anel de sincronização: 0,60 mm à frente e 0,20 mm na ré
O que este manual cobre
- Introdução (trilíngue português, inglês e espanhol)
- Sincronização — conjunto de sincronização e avaliação com calibrador de lâminas
- Inspeção dos componentes

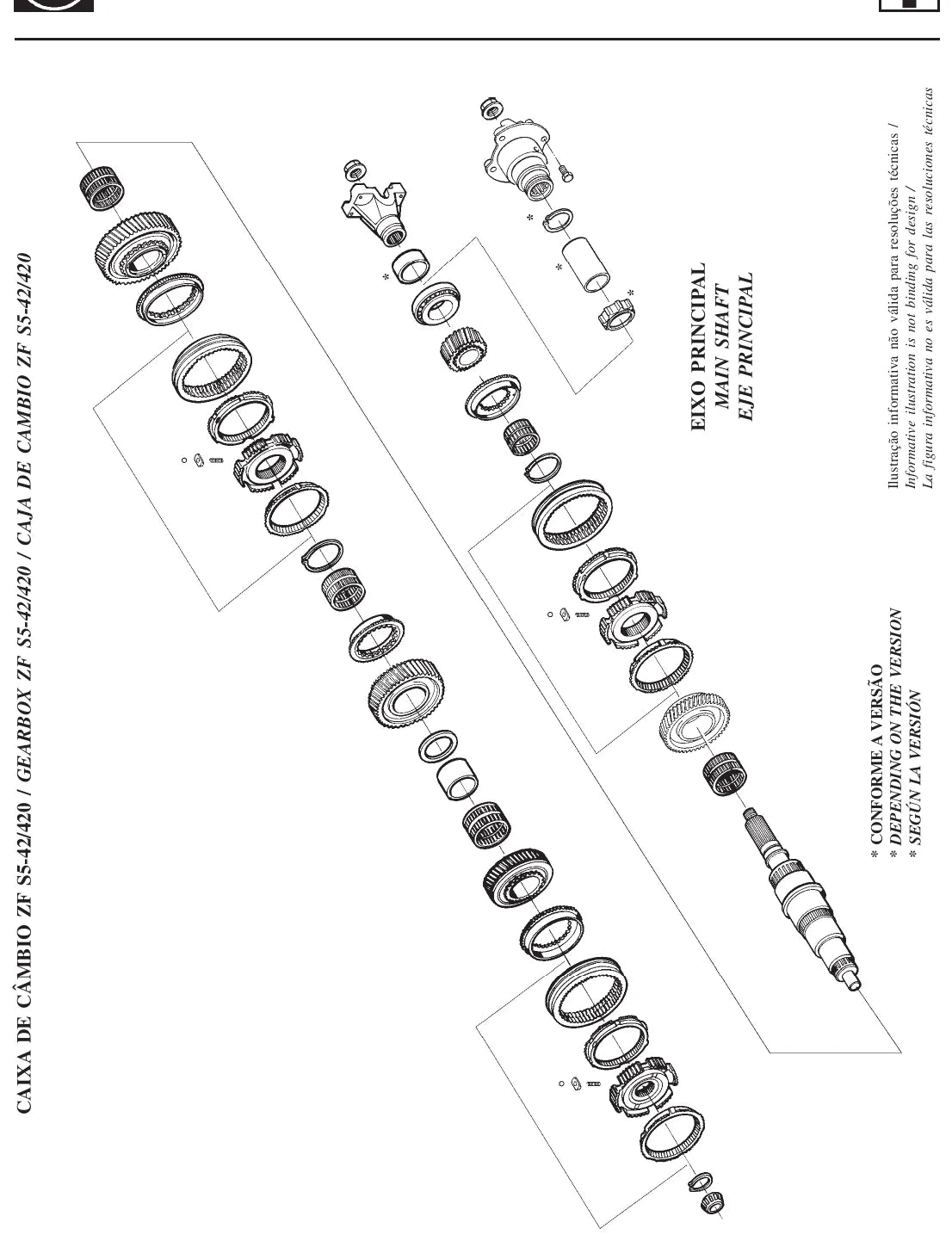

- Vista explodida e tabela de componentes

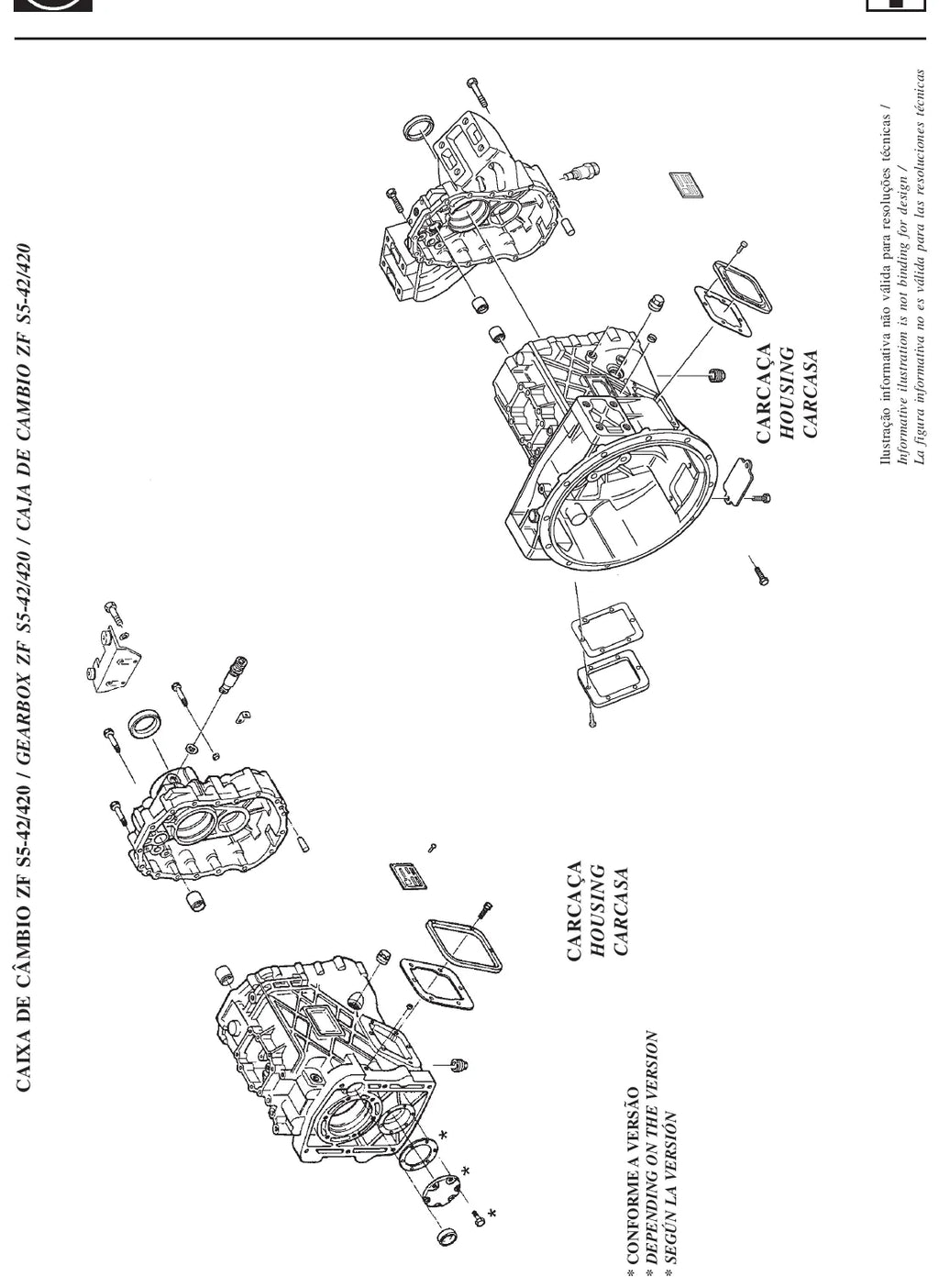

- Carcaça
- Eixo de acionamento (árvore primária) e marcha à ré
- Eixo intermediário e eixo principal
- Sistema de mudança, interruptores e carcaça de mudança
- Acionamento da embreagem (cilindro concêntrico)
- Freio de estacionamento
- Dados técnicos e valores de ajuste
- Temperaturas para montagem e lubrificantes
- Torques de aperto
- Ferramentas especiais
- Desmontagem e montagem
Por que vale a pena
- Evita a tentativa e erro que custa horas de bancada
- Valores de aperto e folgas de montagem prontos para consulta
- Diagnóstico de falhas organizado por sintoma e por código
- 78 páginas em PDF, consultável no celular dentro da oficina
- Entrega digital imediata após a confirmação do pagamento
Para quem é
Feito para o transmecânico, para a oficina especializada e para o frotista que faz manutenção própria e não pode errar folga nem torque na remontagem.
Perguntas frequentes
Em que idioma está o manual?
Em português. São 78 páginas em PDF pesquisável, com busca por palavra-chave.
Tem os códigos das peças?
Este é um manual de reparação: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
