Descrição
Manual de Serviço Câmbio ZF 16S 1650 VW Constellation — arquivo PDF com 137 páginas em Português, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas do sistema pneumático de acionamento.
O documento cobre integralmente a caixa de mudanças ZF 16S 1650 aplicada ao VW Constellation. Inclui vistas explodidas de todos os grupos — carcaças dianteira, principal e do GP, árvores primária, secundária e intermediária, conjunto planetário, trambulador e sincronizadores — além de esquema pneumático completo do acionamento e fotografias passo a passo dos procedimentos de desmontagem e montagem. Formato PDF pesquisável para localização rápida por seção ou procedimento.
Especificações do Manual
- Marca: ZF / Volkswagen
- Modelo: ZF 16S 1650
- Aplicação: VW Constellation
- Tipo: Caixa de Câmbio
- Páginas: 137
- Tamanho: 7,7 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Características e Ferramentas (Seção 00): Identificação, características técnicas, ferramentas especiais.

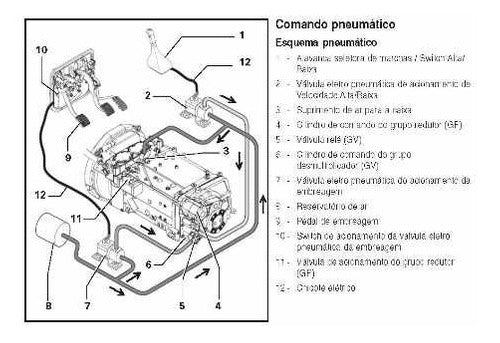

Fixação e Acionamento (Seção 34): Fixação da caixa de mudanças — vista explodida; alavanca de mudanças — vista explodida e regulagem; comando pneumático — esquema pneumático, acionamento pneumático da caixa de mudanças — vista explodida, acionamento pneumático do GP — vista explodida.
Carcaça e Componentes (Seção 35): Vistas explodidas da carcaça dianteira, carcaça principal, carcaça do GP, árvore primária (eixo piloto), árvore secundária, árvore intermediária e engrenagem intermediária da ré, sistema de engate / trambulador, conjunto planetário e sistemas de engate do GP e GV; instruções gerais de montagem; desmontagem do grupo planetário, trambulador e conjunto das árvores; desmontagem individual das árvores primária, secundária e intermediária; sincronizadores — vista em corte, vista explodida e avaliação do sistema de sincronismo; bomba de óleo; montagem das árvores primária, secundária e intermediária; instalação do conjunto; ajuste da folga axial entre árvore primária e secundária, da árvore intermediária e da árvore primária; montagem do trambulador e do grupo planetário; ajuste da folga axial do rolamento do GP; instalação; fixação da carcaça da embreagem.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

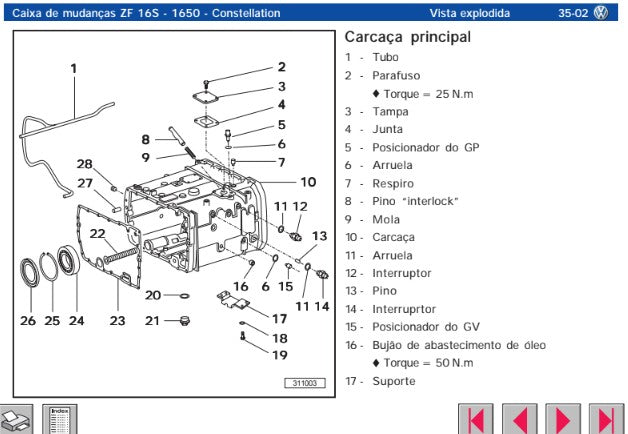

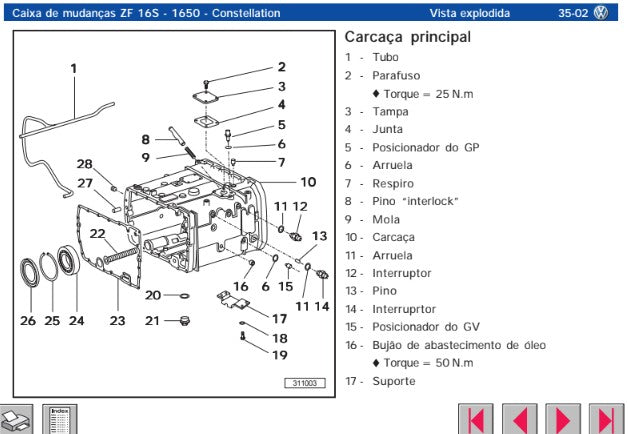

- Torque do parafuso da carcaça principal: 25 N.m
- Torque do bujão de abastecimento de óleo: 50 N.m

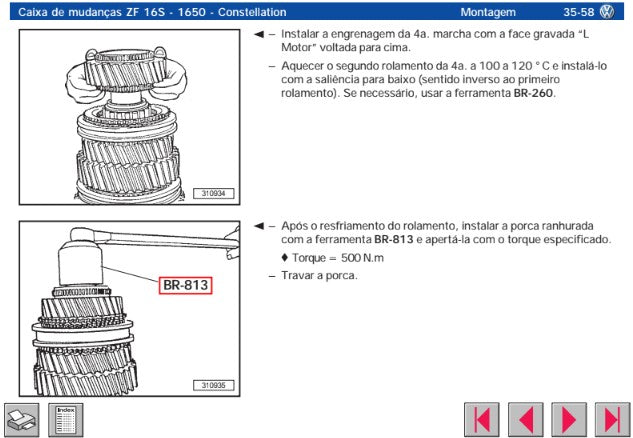

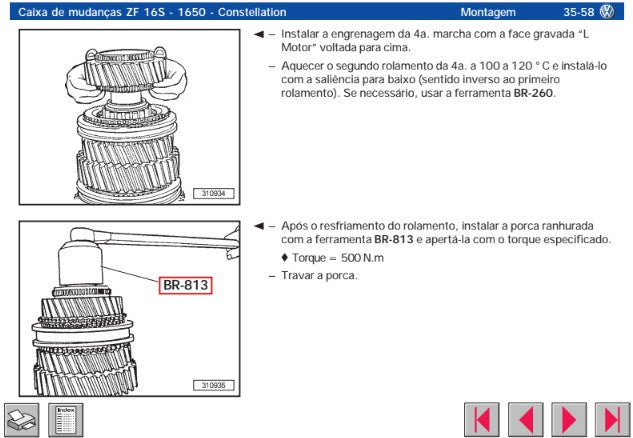

- Torque da porca ranhurada da árvore primária (4a. marcha): 500 N.m

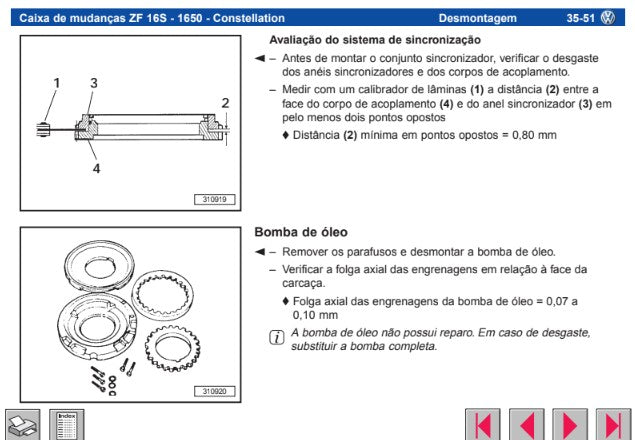

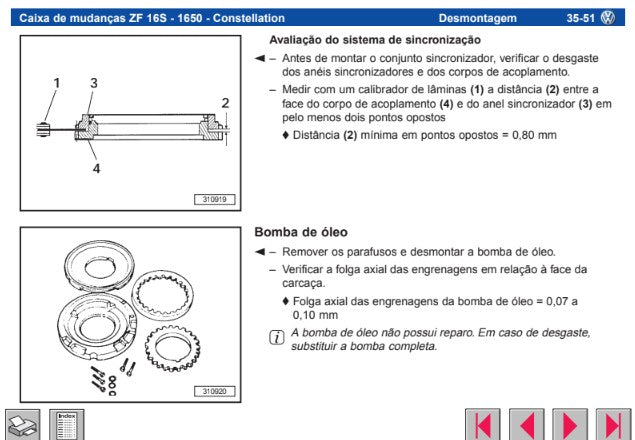

- Distância mínima de avaliação do sincronizador em pontos opostos: 0,80 mm
- Folga axial das engrenagens da bomba de óleo: 0,07 a 0,10 mm
- Temperatura de aquecimento do rolamento da 4a. marcha para instalação: 100 a 120°C

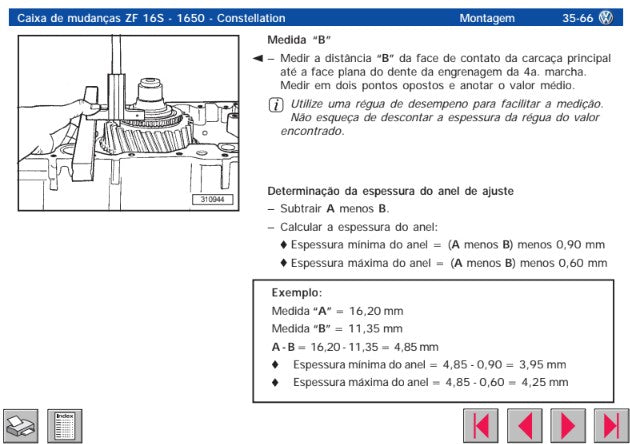

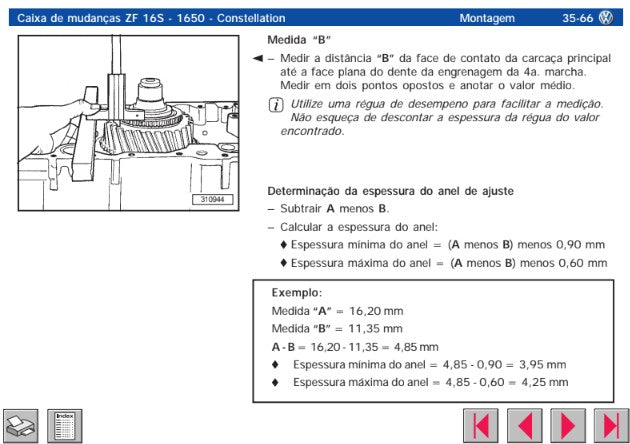

- Espessura do anel de ajuste: mínima = (A − B) − 0,90 mm; máxima = (A − B) − 0,60 mm
Para Quem é Este Manual
Indicado para mecânicos de veículos pesados, oficinas especializadas em caminhões e ônibus, transportadoras e frotistas que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, o manual traz tabelas completas de torque, tolerâncias e valores de referência para cada sistema.
O manual traz os torques e folgas de montagem da caixa de câmbio?
Sim. Entre os valores presentes estão: torque da porca ranhurada da árvore primária (500 N.m), distância mínima de avaliação do sincronizador (0,80 mm) e folga axial da bomba de óleo (0,07 a 0,10 mm), com procedimento detalhado de medição e cálculo.
Cobre todos os sistemas da caixa de câmbio?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
