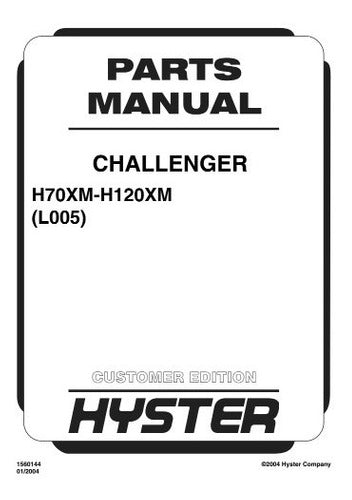

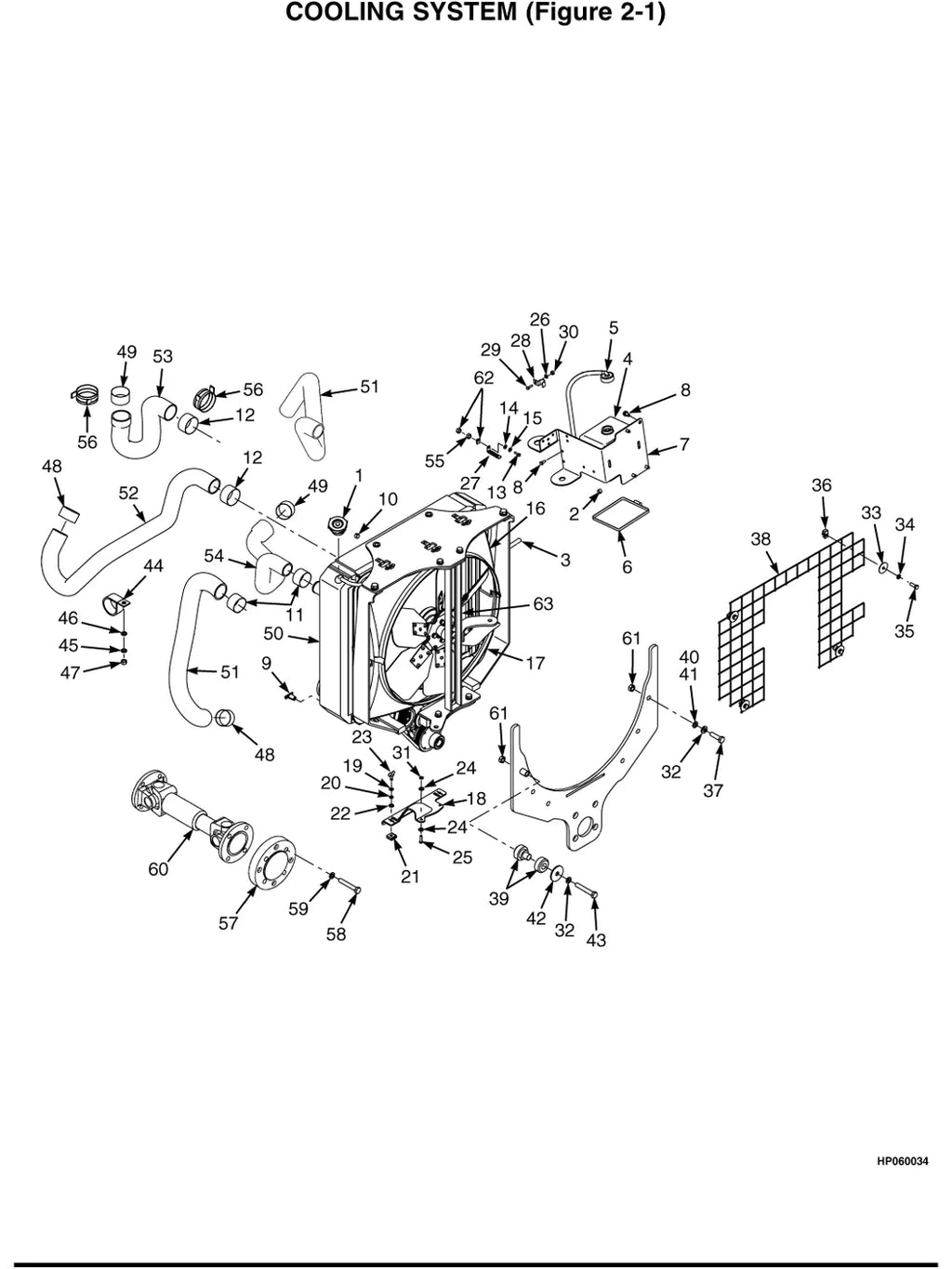

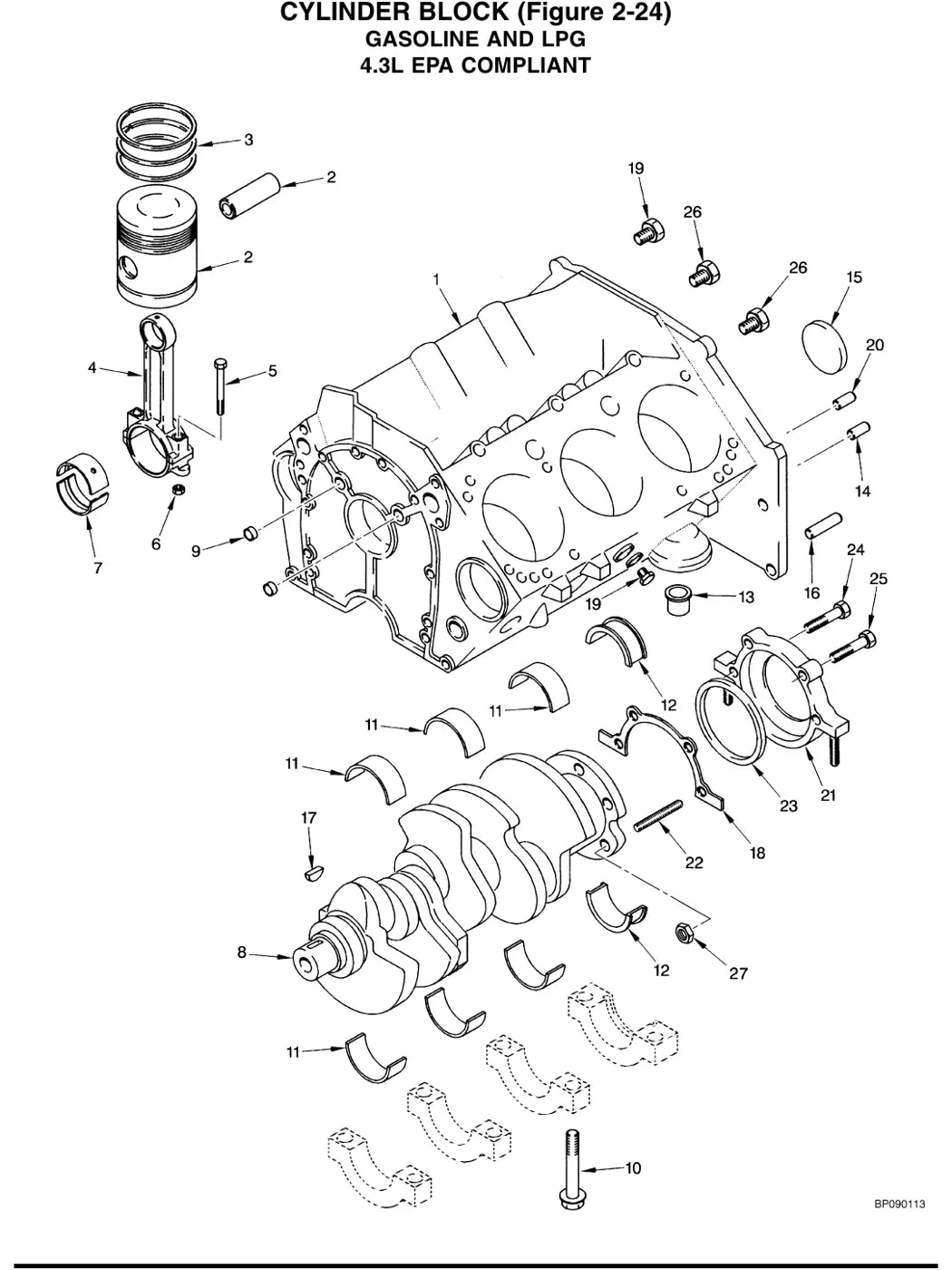

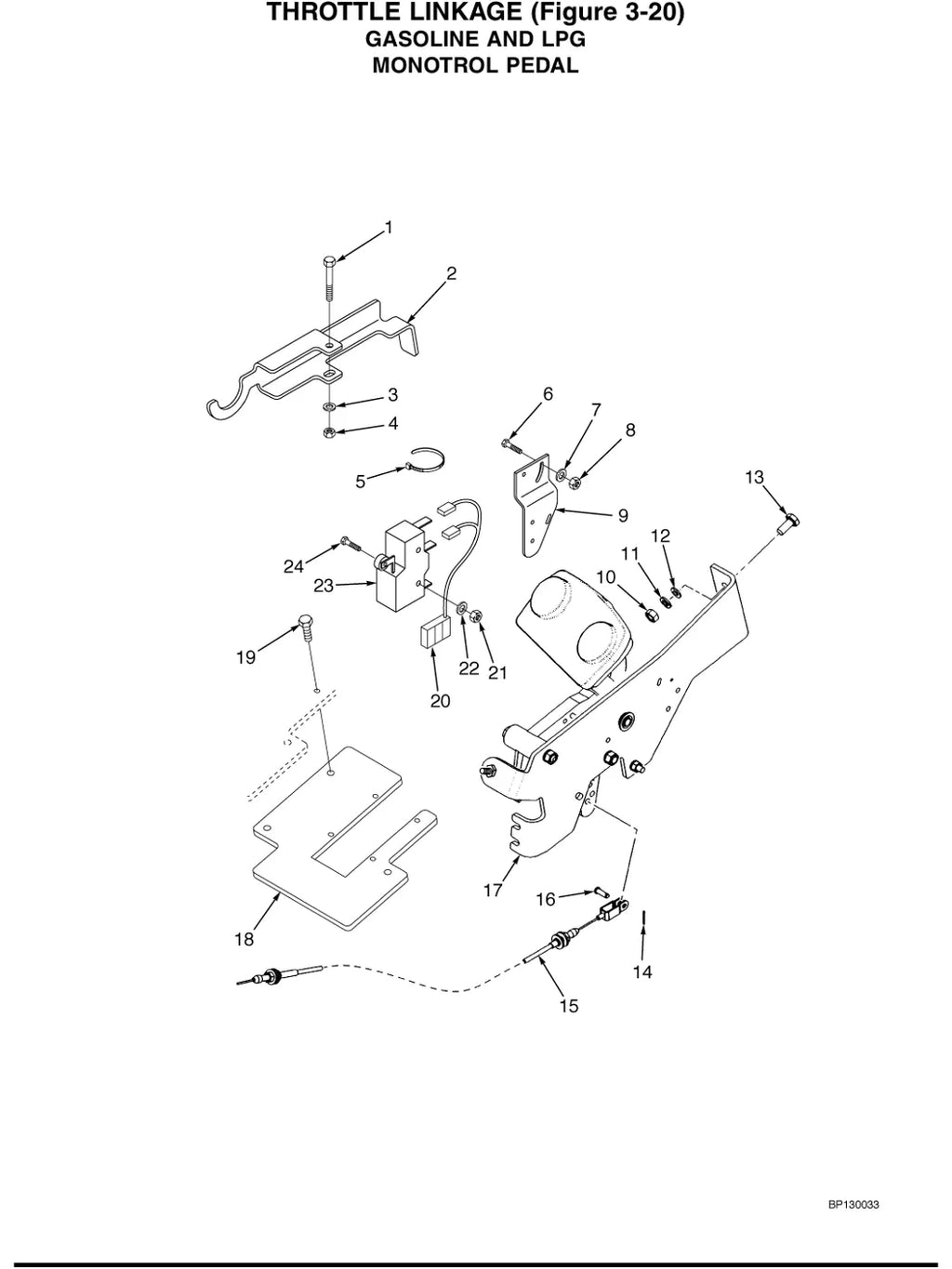

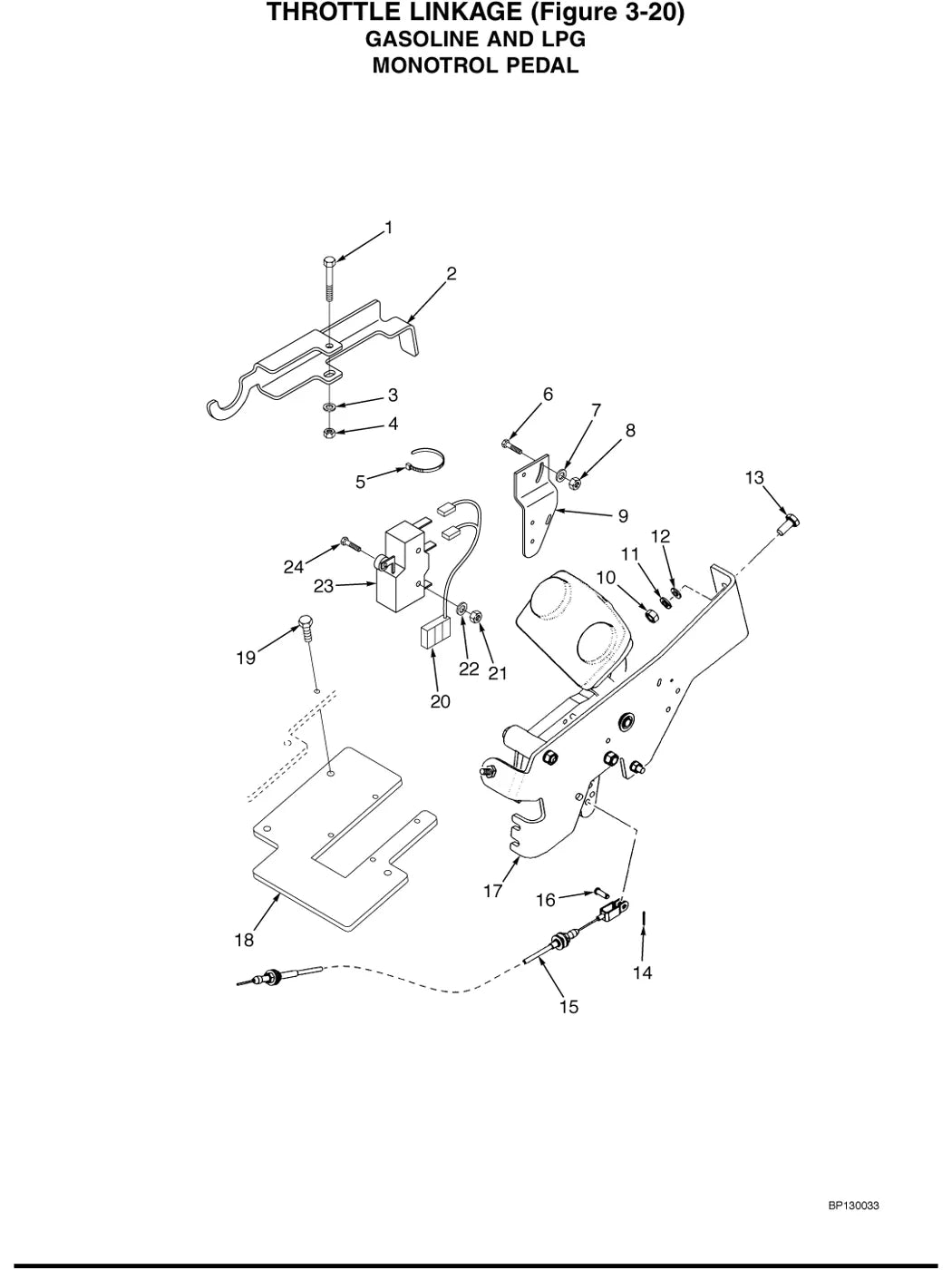

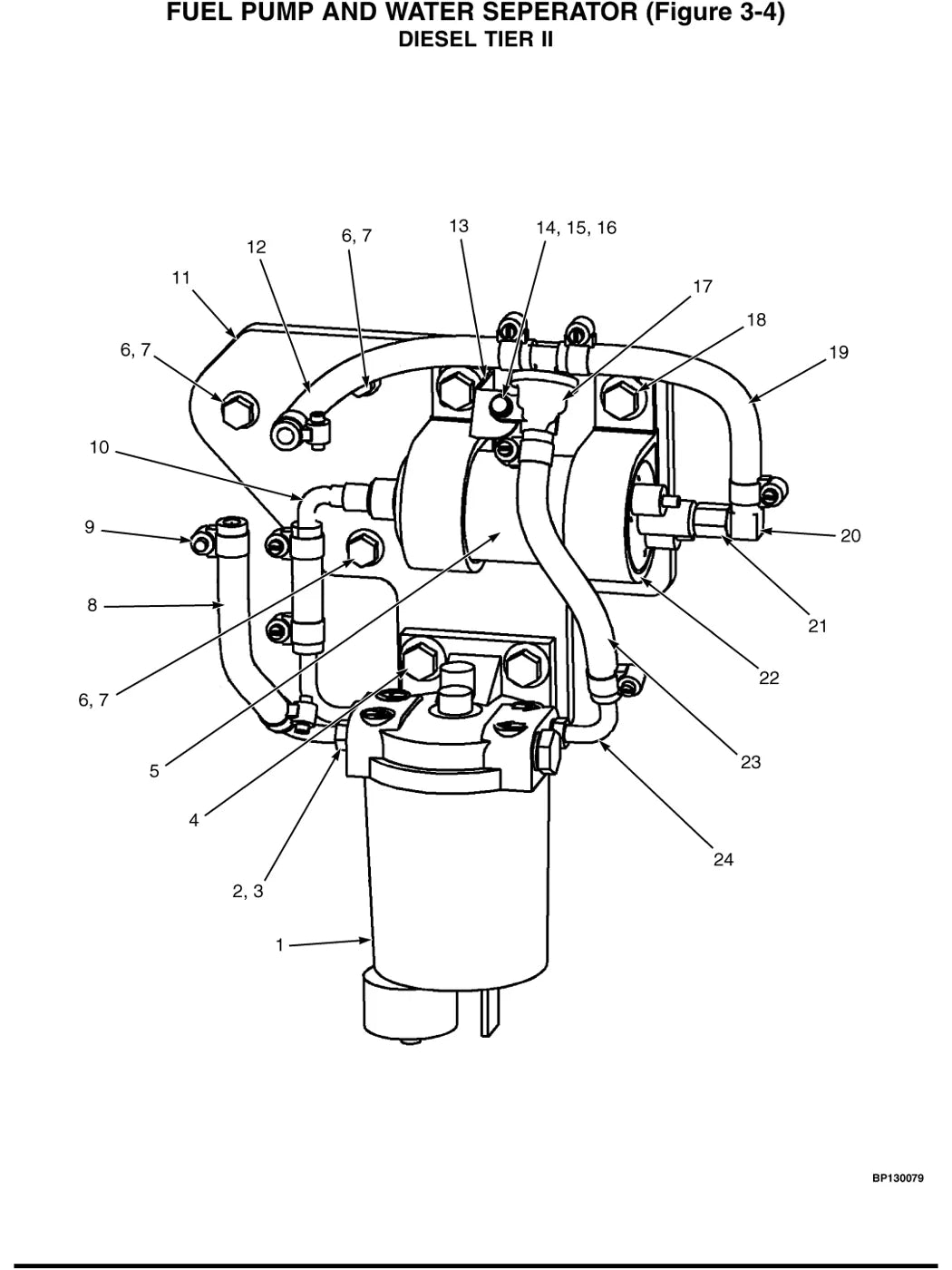

O Catálogo de Peças Hyster H70XM a H120XM (L005) é o documento técnico em PDF, com 502 páginas em inglês, que traz as vistas explodidas e os números de peça originais da empilhadeira contrabalançada a combustão. Cada conjunto aparece desenhado com as chamadas numeradas e, ao lado, a lista com número da peça, descrição e quantidade — do chassi e do motor até a torre, o carro porta-garfos e os opcionais.
Edição L005, de janeiro de 2004. Vale conferir a plaqueta antes de comprar: a mesma faixa de modelos H70XM–H120XM também foi publicada sob o código K005, com conteúdo diferente. Aqui são 502 páginas, com eixo de tração, transmissão e as três configurações de torre.
Destaques deste material
- Transmissão
- Filtro de ar
- Sinalizador rotativo
- Painel de instrumentos
- Alarme de ré
- Torre externa
- Escape
- Conjunto do diferencial
- Conjunto geral da máquina
Grupos e sistemas cobertos
- 01 — Chassi e estrutura
- 02 — Conjunto do motor
- 03 — Sistema de combustível
- 04 — Sistema elétrico
- 05 — Transmissão
- 06 — Eixo de tração
- 07 — Sistema de direção
- 08 — Sistema de freio
- 09 — Sistema hidráulico
- 10 — Torre de 2 estágios com elevação livre limitada
- 11 — Torre de 2 estágios com elevação livre total
- 12 — Torre de 3 estágios com elevação livre total
- 13 — Opcionais de fábrica
- 14 — Índice numérico de peças (localiza qualquer número no manual)
Por que vale a pena
- As vistas explodidas mostram a ordem de montagem — ajuda tanto na compra quanto na hora de remontar.
- O índice numérico permite o caminho inverso: você tem o número da peça e descobre em que conjunto ela entra.
- Arquivo seu para sempre: baixa uma vez e consulta quantas vezes precisar, sem mensalidade.
- Serve de referência na hora de conferir orçamento de terceiro: dá para checar item por item.
Para quem é
- Locadoras de empilhadeira que controlam custo de manutenção da frota.
- Mecânicos de campo que trabalham com torre, carro porta-garfos e sistema hidráulico.
- Oficinas e assistências técnicas que atendem empilhadeiras Hyster e Yale.
- Instrutores e equipes de treinamento que usam as vistas explodidas em sala.
Perguntas frequentes
Este catálogo tem os números de peça originais?
Tem. Cada vista explodida vem com a lista correspondente de item, número da peça Hyster, descrição e quantidade.
Serve para a minha máquina?
Confira o modelo e o código de série da plaqueta. Este documento cobre H70XM a H120XM (linha Challenger, série L005). Se o seu código for outro, chame no WhatsApp que a gente confere antes da compra.
Em que idioma está o arquivo?
Este exemplar está em inglês. As vistas explodidas e os números de peça são universais — a leitura da figura não depende do idioma.
É PDF pesquisável?
Sim. Dá para usar Ctrl+F e procurar pelo nome do conjunto ou pelo próprio número da peça.
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento. Dúvidas, chame no WhatsApp (62) 99846-7503.
