Manual Elétrico e Hidráulico John Deere 744H e 744H MH — Carregadeira de rodas
Especificações
O Manual Elétrico e Hidráulico John Deere 744H e 744H MH é o documento técnico oficial em PDF, com 462 páginas em Espanhol (publicação TM2751), reunindo os diagramas elétricos e hidráulicos, esquemas funcionais de circuito, localização de componentes e chicotes, além do diagnóstico por sistema com códigos de falha (DTC). É a referência definitiva para diagnosticar, reparar e manter a máquina com precisão e padrão de fábrica, reduzindo o tempo de máquina parada.
Ficha técnica do equipamento
Destaques deste material
- ✅ Extrato da Seção 9015 — Sistema Elétrico do manual TM2751 (código TMS27519015), em espanhol
- ✅ Conteúdo focado no sistema elétrico da carregadeira 744H / 744H MH: informação do sistema, diagramas e diagnóstico de subsistemas

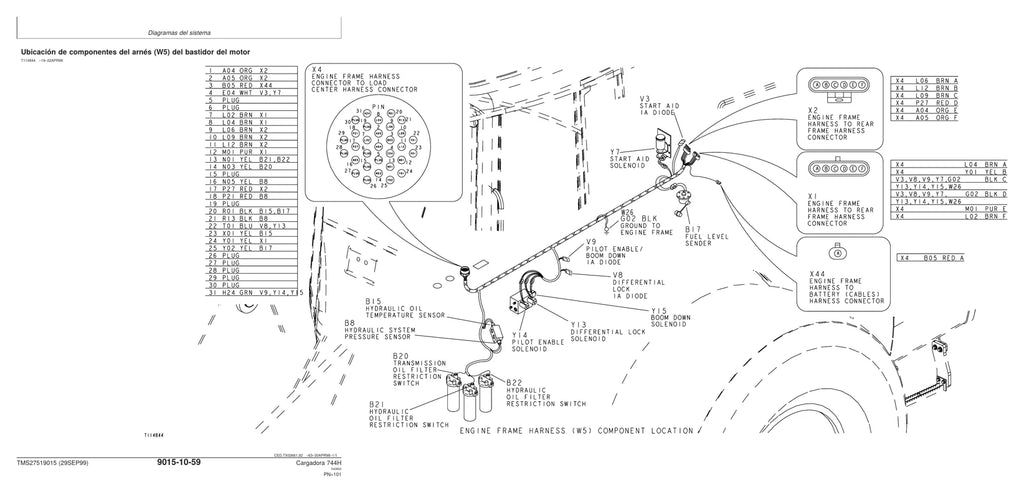

- ✅ Cobertura detalhada de todos os chicotes (arneses W2–W37) com ubicação de componentes, conectores e clavijas

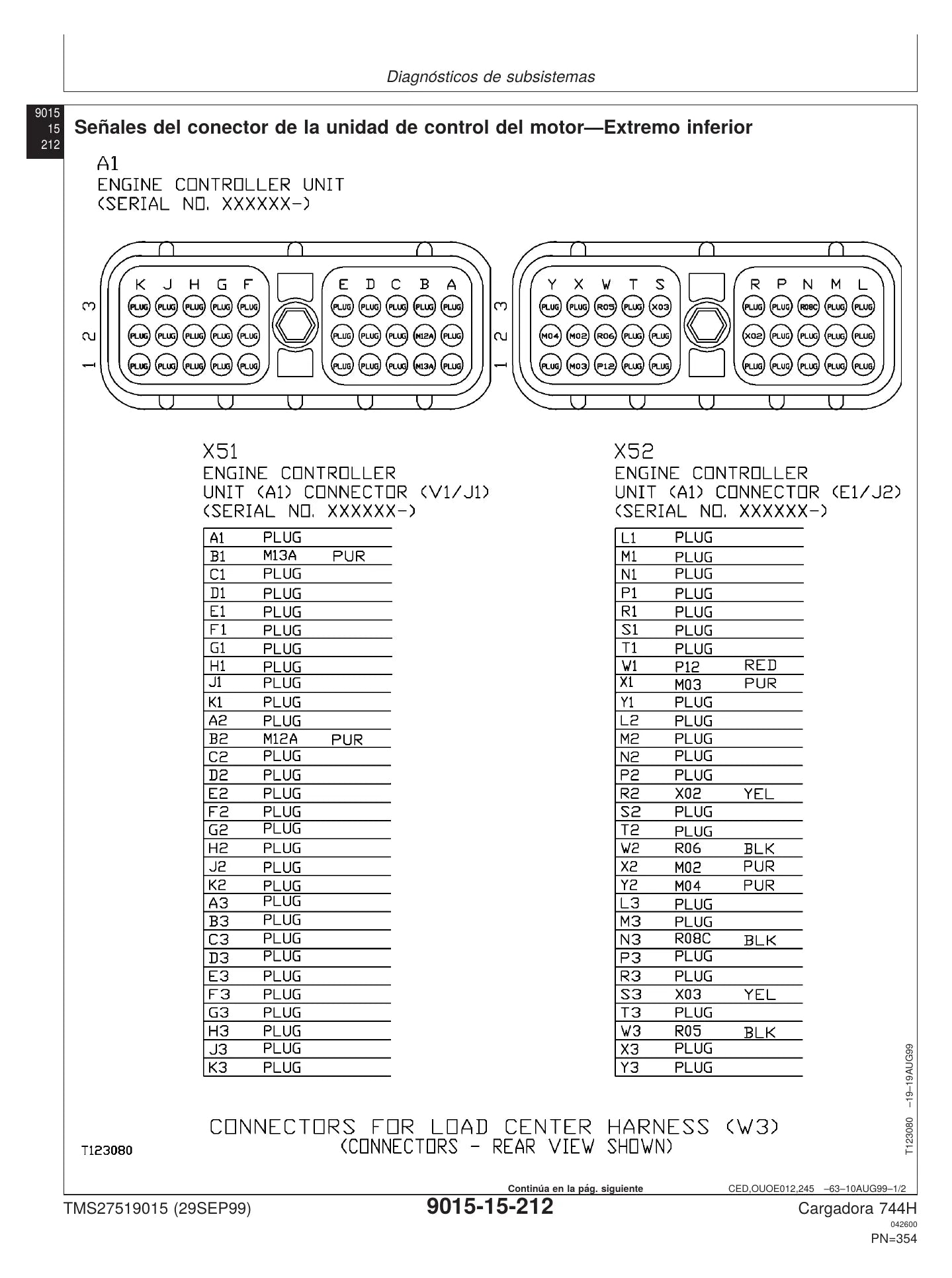

- ✅ Diagnóstico por circuito: alimentação, carga, arranque, control de suspensión, LPM e unidade de control de transmissão (TCU)
- ✅ Inclui operação da tela do monitor com estrutura de menus de diagnóstico e códigos de serviço
- ✅ ATENÇÃO: este PDF cobre apenas a seção elétrica (9015); não contém a seção hidráulica completa do TM2751
Sistemas e seções cobertos
- Grupo 05 — Información del Sistema (inspección visual, averías del circuito y sus definicion…
- Grupo 05 — Interpretación de diagramas funcionales, de alambrado, de ubicación de componente…
- Grupo 10 — Diagramas del Sistema: bloque de fusibles, códigos de colores y especificaciones…
- Grupo 10 — Diagrama funcional del sistema y tabla/leyenda de identificación de componentes
- Grupo 10 — Chicotes/Arneses (W2 a W37): ubicación de componentes, conectores, alambres y cla…
- Grupo 15 — Diagnóstico de subsistemas: Circuito de alimentación y circuito de carga
- Grupo 15 — Circuito de arranque, arranque auxiliar y calefactor de aire del motor
- Grupo 15 — Circuito de control de suspensión
- Grupo 15 — Circuito de pantalla del monitor (menús de accesorios, diagnósticos y servicio; c…
- Grupo 15 — Computadora del chasis (limpiaparabrisas, desempañadores, luces, monitoreo de bat…
- Grupo 15 — Circuito del gestor de rendimiento de carga (LPM)
- Grupo 15 — Circuito de la unidad de control de la transmisión (TCU)
Modelos e aplicações atendidos
Modelos: 744H e 744H MH.
Diagnóstico e reparo do sistema elétrico (chicotes, circuitos, monitor e controladores) de carregadeiras de rodas John Deere 744H e 744H MH.
Por que vale a pena
Diagnosticar falha elétrica ou hidráulica sem o esquema é tentativa e erro. Aqui cada circuito aparece completo — com chicotes, conectores e códigos de falha — para localizar o problema rápido e evitar troca desnecessária de peças.
Para quem é
Oficinas e mecânicos de linha amarela / máquinas pesadas, equipes de manutenção de frota e concessionárias.
Perguntas frequentes
Em qual idioma está o material? Está em Espanhol, no padrão da documentação técnica John Deere.
Tem os diagramas e os códigos de falha? Sim — inclui os esquemas de circuito, a identificação de chicotes/conectores e o diagnóstico por código de falha (DTC).
Como recebo o arquivo? A entrega é 100% digital: após a confirmação do pagamento você baixa o PDF e acessa em computador, tablet ou celular.
