Descrição
Manual Elétrico Hidráulico Motoniveladora John Deere 670G, 670GP, 672G e 672GP — arquivo digital em PDF com 1.890 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referência oficial: TM12147 (14NOV16). Cobre as motoniveladoras 670G, 670GP, 672G e 672GP equipadas com motores 6068HDW75 e 6090HDW01. Inclui fluxogramas de diagnóstico da PCU (unidade de controle de potência) e TCU (unidade de controle de transmissão), com procedimentos passo a passo para identificação e solução de falhas elétricas e hidráulicas. Os esquemas elétricos cobrem todos os circuitos com identificação de conectores, eletrovalvas e componentes. Formato PDF pesquisável para localização rápida por sistema ou código de falha.
Especificações do Manual
- Marca: John Deere
- Modelo: 670G, 670GP, 672G e 672GP
- Tipo: Motoniveladora
- Referência: TM12147
- Motor: 6068HDW75 e 6090HDW01
- Páginas: 1.890
- Tamanho: 67 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

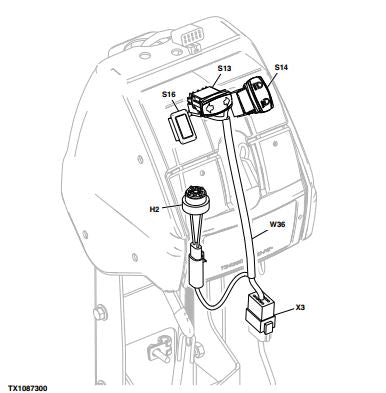

Sistema elétrico completo com diagramas de circuitos e identificação de conectores, sistema hidráulico e componentes de controle, sistema de transmissão e eletrovalvas, funcionamento e testes da PCU e da TCU, diagnóstico e códigos de falha da transmissão, sistema de embreagem (embreagens auxiliar, C e D), interruptores e sensores de cabine, pedal de avanço lento, freio de estacionamento, grupos de cabos do interior de cabina e sistemas auxiliares.
Destaques Técnicos
Exemplos de diagnósticos e especificações presentes neste manual:
- Código 523712.31 — Transmissão calibrada sem freio de estacionamento aplicado (interruptor S21 não ativo)
- Código 523717.31 — Pressão alta de embreagem auxiliar: avaria nas eletrovalvas 2 (Y32) e 4 (Y34) da transmissão
- Código 523718.31 — Desaceleração excessiva do tambor de embreagem com fluxograma completo de diagnóstico
- Código 523720.00 — Tempo excessivo de enchimento da embreagem C (eletrovalva Y37 com defeito)
- Código 523720.01 — Tempo insuficiente de enchimento da embreagem D (eletrovalva Y38)
- Código 523721.00 — Tempo excessivo de enchimento da embreagem C
- Fluxogramas de diagnóstico SI/NÃO para resolução estruturada de cada código de falha da PCU
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias John Deere, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 670G e 670GP.
Perguntas Frequentes
O manual inclui códigos de diagnóstico da transmissão?
Sim, o TM12147 traz fluxogramas completos de diagnóstico da PCU e TCU, cobrindo códigos como 523717.31 (pressão alta de embreagem auxiliar), 523720.00 (tempo excessivo de enchimento da embreagem C) e 523712.31 (transmissão calibrada sem freio de estacionamento), com procedimentos de verificação passo a passo.
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço John Deere que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
