Descrição
Especificações
Marca: John Deere
Modelo(s) atendido(s): 6103, 6203, 6403 e 6603
Tipo de equipamento: Trator agrícola (Série 6000)
Documento: Manual Técnico (Diagnóstico e Testes)
Referência: TM6023 (28MAR05 / 18MAR05) - Industrias John Deere S.A. de C.V.
Páginas: 914
Idioma: Espanhol
Formato: PDF pesquisável
O Manual Técnico (Diagnóstico e Testes) John Deere 6103, 6203, 6403 e 6603 é o documento técnico oficial em PDF, com 914 páginas em Espanhol, para trator agrícola (série 6000) John Deere. Manual técnico oficial John Deere (TM6023), em espanhol, voltado ao diagnóstico e testes (Diagnóstico y Pruebas) dos tratores 6103, 6203, 6403 e 6603 das versões Latinoamérica/Sudáfrica/Ásia. Traz a metodologia de localização de averías por sintoma observável e os procedimentos de funcionamento e pruebas de todos os sistemas do trator: motor (4045/6068), combustível/ar, elétrico, transmissão, tração dianteira mecânica, freios, hidráulico (VCS e eixo oscilante), direção e cabine. Inclui lista de códigos de circuitos, informação e reparo de conectores, diagramas de cableado, pontos de medição, ajustes e especificações.
Destaques deste material
Manual técnico oficial John Deere TM6023 totalmente em ESPANHOL, dedicado a diagnóstico e pruebas dos tratores 6103, 6203, 6403 e 6603
Procedimentos de diagnóstico passo a passo por sintoma observável, encaminhando ao teste correto de cada sistema
Lista de códigos de circuitos, informação de conectores (vistas, números e fotografias) e procedimentos de reparo de conectores

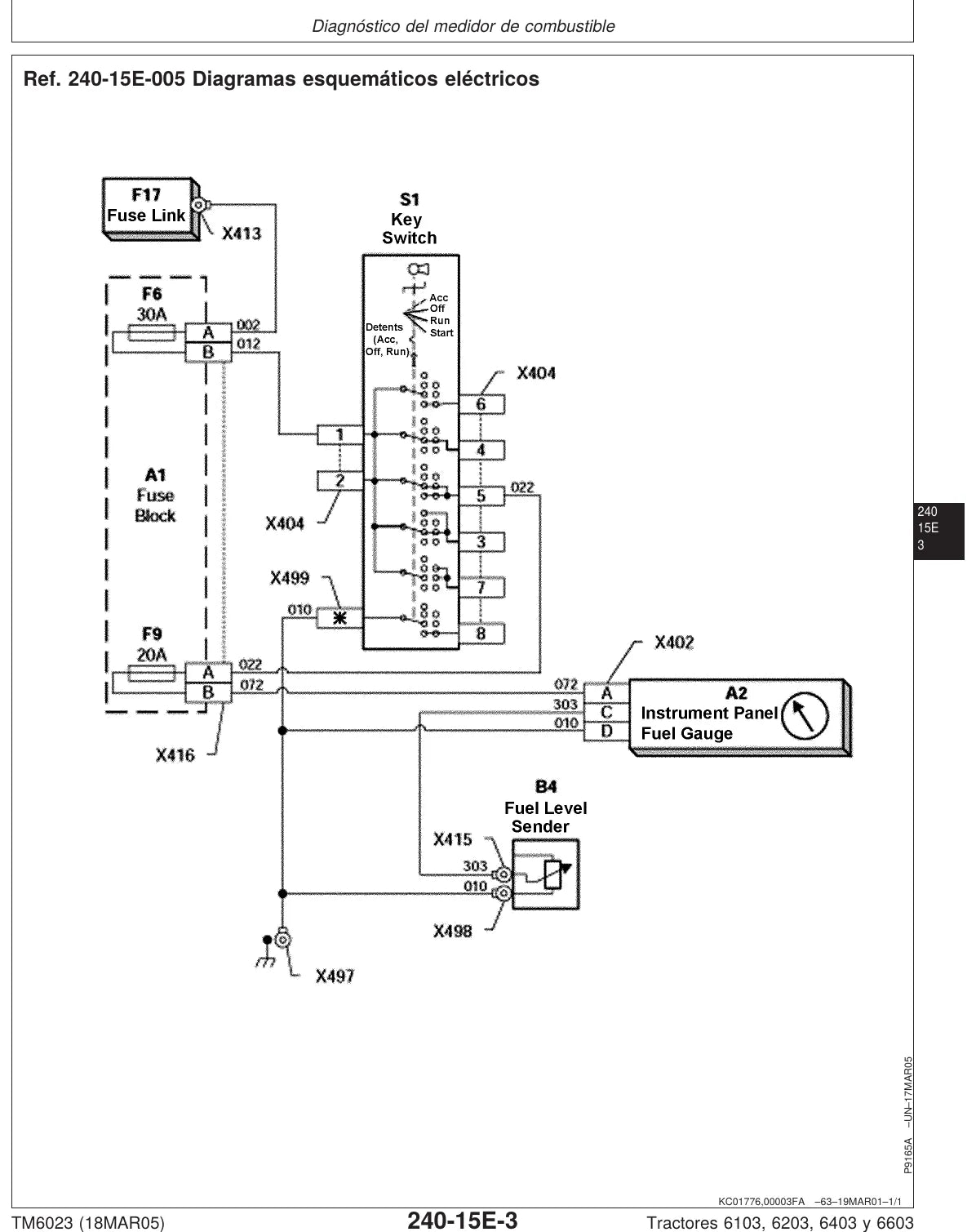

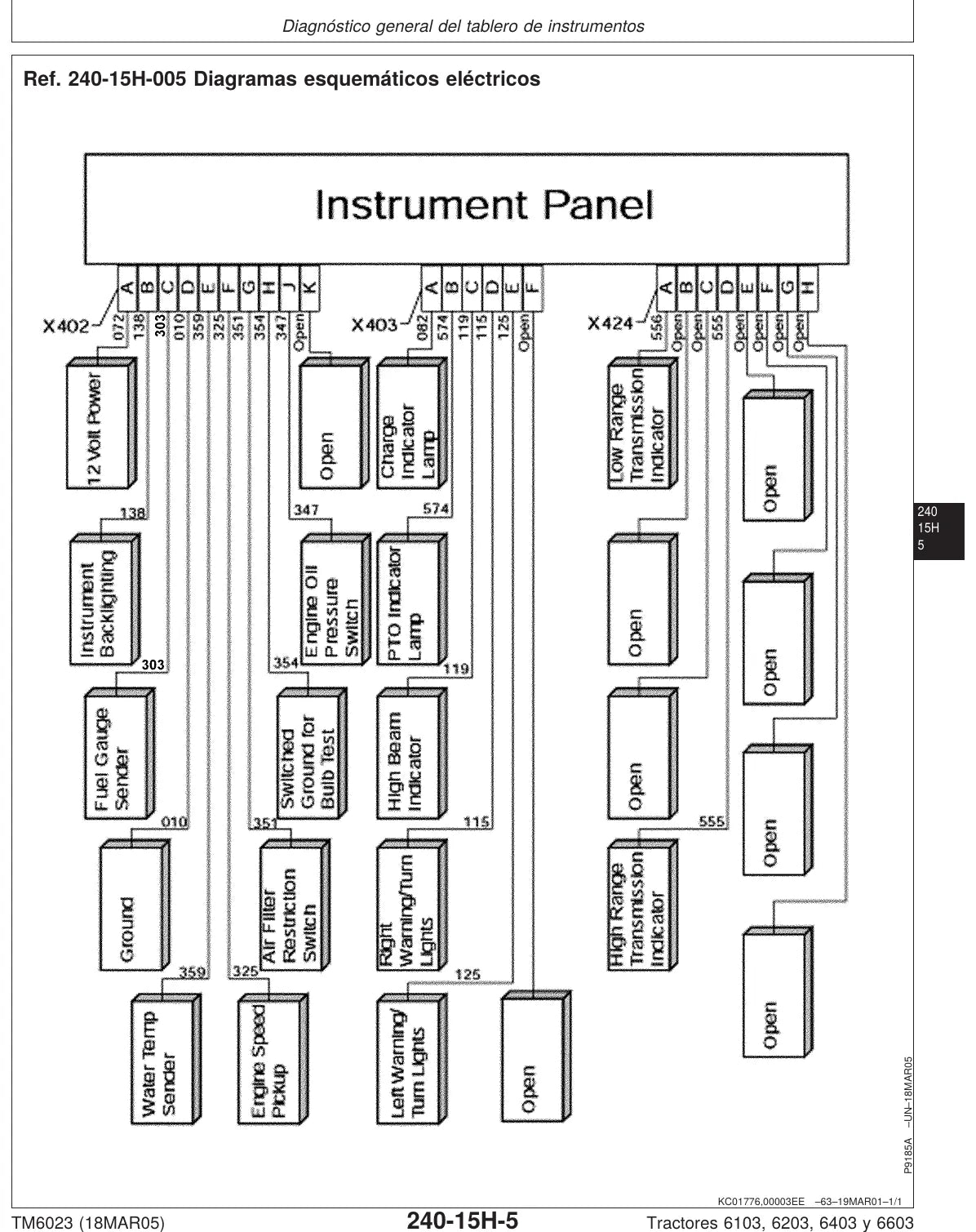

Diagramas de cableado (fiação) e teoria de operação do sistema elétrico das cabines
Testes e pontos de medição de motor, combustível/ar, transmissão, TDM, frenos, hidráulico e direção
Diagnóstico elétrico completo: alternador/bateria, pressão de óleo, temperatura, instrumentos, luzes, arranque e bloco de fusíveis
Especificações, ajustes e procedimentos de prueba com valores de apriete para o técnico de campo
O que este documento cobre
1. Sección 210 - Generalidades: seguridad, identificación de componentes del tractor, especificaciones, procedimientos de diagnóstico y pruebas, y revisión operacional de los sistemas eléctrico, transmisión, TDM, frenos, VCS, eje oscilante y dirección
2. Sección 212 - Síntomas observables: guia por sintomas remetendo aos grupos de funcionamento e pruebas de motor, combustível/ar, elétrico, transmissão, TDM, frenos, hidráulico e direção
3. Sección 220 - Funcionamiento y pruebas del motor: informação geral de diagnóstico, ajustes e procedimentos de prueba, sistema de enfriamiento e funcionamiento dos motores 4045 e 6068
4. Sección 230 - Funcionamiento y pruebas del sistema de combustible/aire: diagnóstico do sistema de admissão de ar e dos sistemas de combustível 4045 e 6068
5. Sección 240 - Diagnóstico y pruebas del sistema eléctrico: restrição do filtro de ar, alternador e bateria, pressão de óleo, temperatura do refrigerante, medidor de combustível, buzina, horímetro/tacômetro, tablero de instrumentos, luzes, calefactor do coletor, distribuição de potência/bloco de fusíveis, indicador da TDF, sistema de arranque e tomada de 7 pinos para reboque
6. Sección 240 (Grupos 20A-20C) - Lista de códigos de circuitos, información de conectores (vistas, números, fotografías) y procedimientos de reparación de conectores
7. Sección 245 - Operación, prueba y ajuste del sistema eléctrico (tractores cabina): localización de componentes, teoría de operación, diagnóstico/prueba/ajuste y diagramas de cableado
8. Sección 250 - Funcionamiento y pruebas de la transmisión: embrague, diferencial, traba del diferencial, mando final, flujo de potencia, transmisión sincronizada, TDF trasera y circuito de lubricación
9. Sección 255 - Funcionamiento y pruebas de la tracción delantera mecánica (TDM): eje delantero y caja de engranes
10. Sección 260 - Funcionamiento y pruebas del sistema de frenos: ajustes, procedimientos de prueba y diagnóstico del sistema de frenos
11. Sección 270 - Funcionamiento y pruebas del sistema hidráulico: sistema hidráulico básico, eje oscilante y válvula de control selectivo (VCS)
12. Sección 280 - Funcionamiento y pruebas del sistema de la dirección: ajustes, procedimientos de prueba y diagnóstico de la dirección
13. Sección 295 - Cabina del operador: pruebas de funcionamiento, pruebas y reglajes
Por que vale a pena
Reúne em um único PDF pesquisável os procedimentos, valores de fábrica e diagramas oficiais para diagnóstico e reparo, economizando horas de serviço e evitando trocas desnecessárias.
Para quem é
Técnicos e mecânicos hispanofalantes, oficinas e proprietários que fazem diagnóstico eletrônico, testes de sistemas e reparo dos tratores John Deere 6103/6203/6403/6603.
Perguntas frequentes
O material serve para qual modelo? Cobre especificamente 6103, 6203, 6403 e 6603. Confira o modelo/nº de série da sua máquina antes de comprar.
Em qual idioma está o documento? Espanhol. Os dados técnicos (números de peça, códigos e diagramas) são universais.
Como recebo o material? Envio imediato por e-mail ou WhatsApp após a confirmação do pagamento.
O arquivo é editável ou só leitura? É um PDF pesquisável, ideal para localizar seções, códigos e valores rapidamente.
